사용 설명서 SI6200 IFM
사용 설명서
유량 모니터링
SI6000
SI6100
SI6200
내용
1 서문 3
1.1 심볼마크.... 3
1.2 경고 3
2 안전에 관한 안내사항 4
3 운송, 취급 및 보관 5
4 의도된 용도 6
5 기능 7
6 설치 8
6.1 설치 위치 8
6.1.1 담금 깊이.... 8
6.1.2 권장 마운팅 위치.... 8
6.1.3 조건부로 설치 가능한 위치 9
6.1.4 허용되지 않는 설치 위치.... 9
6.1.5 방향 10
6.2 간섭.... 10
6.3 프로세스 연결부 11
7 전기적 연결 13
8 작동 및 디스플레이부 14
9 셋업 15
10 세팅 16
10.1 스위치 포인트 변경 16
10.2 높은 유량 조정: 16
10.3 낮은 유량 정의.... 16
10.4 스위칭포인트 로직 17
10.5 디바이스 재설정 17
10.6 잠금 / 잠금해제.... 17
11 작동 19
12 Troubleshooting.... 20
13 유지보수, 수리 및 폐기 21
1 서문
안내문, 기술 데이터, 인증서, 액세서리 및 추가 정보는 디바이스/패키징의 QR 코드 또는 documentation.ifm.com에서 확인 가능합니다.
1.1 심볼마크
요구사항
▶ 안내문
반응, 결과
볼드체 키, 버튼 또는 표시 지정
링크 없는 상호 참조
링크 있는 상호 참조
주의사항 부조이하
i 정보 부충 선명
1.2 경고
경고는 부상 및 재산 피해의 가능성을 표시해 줍니다. 이를 통해 안전한 제품 취급이 가능합니다. 경고의 등급은 다음과 같습니다:

경고
심각한 인체 상해에 대한 경고
▷ 경고를 준수하지 않으면 치명적이고 심각한 부상을 입을 수 있습니다.

주의
경미하거나 중등도의 부상에 대한 경고
▷ 경고를 준수하지 않을 경우, 경미하거나 중등도의 부상을 입을 수 있습니다.

주의:
재산 손실에 관한 경고
▷ 경고를 준수하지 않을 경우, 재산상의 손해가 발생할 수 있습니다.
2 안전에 관한 안내사항
- 설명된 유닛은 시스템 통합을 위한 부분 구성요소입니다.
-시스템의 안전은 시스템 설계자에 책임이 있습니다.
- 시스템 설계자는 위험 평가를 수행하고 운영자 및 시스템 사용자를 위한 법적이며 규범적인 요구사항에 따라 문서를 작성해야 합니다. 본 문서에는 운영자, 사용자 그리고 해당되는 경우, 시스템 설계자에 의하여 위임된 서비스 요원에게 필요한 모든 정보 및 안전 안내문이 포함되어 있어야 합니다.
- 제품을 설치하기 전에 이 문서를 읽고 전체 사용기간 동안 보관하십시오.
- 제품은 어떤 제한도 없이 해당 어플리케이션과 환경 상태에 적합해야 합니다.
- 제품을 의도된 용도로만 사용하십시오 (⇨ 의도된 용도).
- 제품을 허용되는 매체에만 사용하십시오.
- 사용설명서나 기술 데이터를 준수하지 않을 경우, 사람이 다치거나 재산상 피해가 발생할 수 있습니다.
- 제조업체는 작동자가 제품을 조작하거나 올바로 사용하지 않음으로 인해 발생하는 결과에 대해 책임지거나 보증하지 않습니다.
- 제품 설치, 전기 연결, 설정, 작동 및 유지보수는 기계 운영자의 허가를 받고 자격을 갖춘 인력이 수행해야 합니다.
- 유닛 및 케이블이 손상되지 않도록 보호하십시오.
3 운송, 취급 및 보관
▶ 디바이스를 원래 포장상태로 보관하십시오.
▶ 디바이스를 다시 보관할 때는 원래 포장재를 사용하십시오.
▶ 그렇지 않은 경우, 사용하지 않는 연결 부위를 연결 커넥터 또는 보호 캡으로 덮어 주고, 디바이스를 적합한 포장재로 포장하십시오.
▶ 보관 중, 디바이스에 허용되는 주변 환경상태를 준수하십시오 (기술 데이터).
4 의도된 용도
본 제품은 액체 및 가스 형태 매체의 유량을 모니터링합니다.
5 기능
본 제품은 열량 측정원리를 기반으로 유량을 감지하고 출력을 전환합니다.
공장설정상태에서 스위칭 포인트는 LED 7입니다.
본 디바이스의 출력은 기본적으로 normally open 접점으로 설정되어 있으며, normally closed 접점으로 전환할 수 있습니다.
스위칭포인트 LED는 스위칭 상태를 표시합니다:
- LED 황색 = 출력 닫힘.
- LED 적색 = 출력 열림.
정상 작동
정상적인 유량의 경우, 출력 상태는 다음과 같습니다:
- normally open 기능의 경우, 출력 닫힘
• normally closed 기능의 경우, 출력 열림

그림 1: 유량 ≥ SP / normally open 기능

그림 2: 유량 ≥ SP / normally closed 기능
정상 작동으로 부터 이탈된 경우
유속이 감소하면 값이 스위칭포인트 SP에서 히스테리시스를 뻐 값 아래로 떨어지면 스위칭 상태가 변경됩니다.

그림 3: 유량 ≥ SP / normally open 기능

그림 4: 유량 ≥ SP / normally closed 기능

히스테리시스는 유속과 함께 변경되며, 기본적으로 설정된 모니터링 영역에 의하여 영향을 받게 됩니다. 5...100 cm/초 (= 공장설정상태)인 세팅의 경우, 2...5 cm/초이며, 유속이 높아지면 증가됩니다.
디바이스의 일반적인 반응시간은 1에서 10초이며, 스위칭포인트 세팅에 따라 영향을 받을 수 있습니다:
- 낮은 스위치 포인트 = 유량증가에 대한 빠른 반응
- 높은 스위치 포인트 = 유량감소에 대한 빠른 반응
6 설치

주의
설치 중 또는 기계적 고장이 발생한 경우, 고압 또는 뜨거운 매체가 시스템에서 누출될 수 있습니다.
▷ 압력 또는 화상으로 인한 부상 위험
▶ 마운팅 작업시 설비에 압력이 가해지지 않도록 주의 하십시오.
▶설치 작업시 다른 매체가 마운팅 장소에 누출되지 않도록 주의하십시오.
6.1 설치 위치
6.1.1 담금 깊이


그림 5: 담금 깊이
- 센서 팀 부분이 매체에 완전히 잠겨야 됩니다.
• 권장 담금 깊이: 최소 12 mm
6.1.2 권장 마운팅 위치


그림 6: 권장된 마운팅 위치
-수평 파이프의 경우: 측면으로 부터 마운팅
- 수직 파이프의 경우: 상승관에 마운팅
6.1.3 조건부로 설치 가능한 위치


그림 7: 조건부로 설치 가능한 위치
-수평 파이프에서 파이프 라인에 빌드업이 없는 경우: 하단부로 부터 장착
-수평 파이프에서 파이프가 매체에 완전히 잠겨 있는 경우: 상단부로 부터 마운팅
6.1.4 허용되지 않는 설치 위치


그림 8: 허용되지 않는 설치 위치
- 센서 팀 부분이 파이프 벽에 닿으면 안됩니다.
- 아래가 열린 하강관 마운팅을 삼가하십시오!
6.1.5 방향

그림 9: 유량 방향 (화살표)
▶ 최적의 측정 정확도를 확보하기 위하여, 커넥터가 유량 방향과 반대 방향을 향하도록 센서를 설치합니다.

유량 방향의 반대쪽은 렌치 평면부 (1) 위에 있는 구멍으로 표시되어 있습니다.
6.2 간섭
파이프, 굴곡부, 밸브, 감속 부품 등의 구조는 유닛의 기능에 영향을 미칩니다.
▶ 센서와 장애요인 사이의 간격을 준수합니다.


그림 10: 파이프의 유입구 및 배출구 길이
D: 파이프의 외부 직경
S: 간섭
6.3 프로세스 연결부



그림 11: 프로세스 연결부
1: 디바이스
2: 고정부품
3: O 링
4: 어댑터
5: 윤활 페이스트
6: 클램핑 고정장치
7: 씀링 영역
▶ 디바이스에 어댑터 마운팅
▶ 고정부품 (커플링 너트, 클램프 플랜지 또는 이와 유사한 것)을 사용하여 프로세스 연결부에 디바이스와 어댑터를 고정시킵니다.

고정부품을 디바이스 상단에서 밀어 넣을 수 없는 경우:
▶어댑터를 마운팅하기 전에, 고정부품을 하단부에서 디바이스에 밀어 넣습니다.
어댑터 마운팅
▶ 센서와 어댑터의 나사산 및 씀링 부위에 윤활 페이스트를 약간 바릅니다.

운활 페이스트는 해당 어플리케이션에 적합하고 인증된 제품이어야 하며, 사용된 엘라스토머와 호환되어야 합니다. 권고사항: 식품 산업용 USDA-H1 인증을 받은 Klüber 페이스트 UH1 84-201을 사용하십시오.
▶ O링이 정확한 포지션에 있는 지 확인합니다.
▶ 손으로 팅 조여질때까지 디바이스를 어댑터에 고정시킵니다 (⇨ A). 이때 씀링 영역에 기계적인 충격이 가해지지 않도록 주의하십시오.

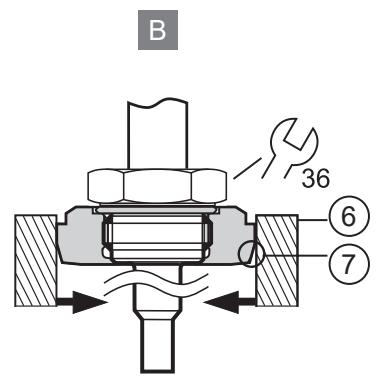

▶ 어댑터를 사용하여 디바이스를 클램핑 장치에 고정합니다 (⇨ B). 이때 씀링 영역이 손상되지 않도록 주의하십시오.
▶ 렌치를 사용하여 최종스톱이 디바이스에 느껴질 때까지 조입니다. 이는 최대 조임 토크 25 Nm에 해당합니다.

최대 조임 토크인 25 Nm를 초과하여 계속 조이는 경우, 씀링 성능이 저하될 수 있습니다.

주의:
재조립하는 경우, 위생 씀링 성능은 저하됩니다.
▷ 금속 씀링 (아셉토플렉스 연결부)의 위생 씀링에 벌레가 서식할 품이 없어서 장기간 안정적이고 유지보수가 필요 없는 마운팅이 보장되는 것은 1회 설치에만 해당됩니다.
▶ 씀링이 여러 번 마운팅되는 경우, 새 어댑터를 사용하십시오.
용접 어댑터를 사용한 마운팅
▶ 어댑터를 파이프 또는 탱크에 용접합니다.
▶ 완전히 식으면, 디바이스를 삽입하고 단단히 조여줍니다. 어댑터에 동봉된 설명서를 준수하십시오.
7 전기적 연결

본 제품의 설치는 반드시 전문 직업교육을 받은 전문가에 의해 이루어져야 합니다.
국내 및 해외의 전기장비 연결 및 설치에 대한 규정이 준수되어야 합니다
SELV, PELV를 준수한 전압공급
▶ 전원을 차단하십시오.
▶ 아래와 같이 본 제품을 연결하십시오:


그림 12: 배선
1: Ub+
3: Ub-
4: 디지털 출력 (PNP): 스위칭 시그널 유량

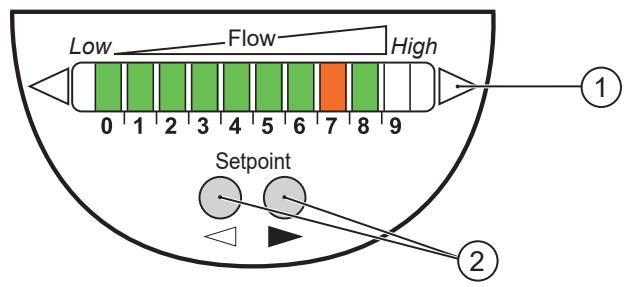

8 작동 및 디스플레이부

1: 작동 표시
- LED 0...9는 유량 정지 상태와 최대 유량 사이의 범위를 나타냅니다.
• 녹색 LED는 현재 유량을 나타냅니다. - 조명이 켜진 LED는 스위칭포인트의 위치를 표시합니다:
-주황색:출력 담힘
- 적색: 출력 열림
현재 사례의 경우: normally open 기능 (공장설정상태)
2: 조정 및 설정을 위한 세팅 버튼
9 셋업
▶ 공급전압 스위칭
▷ 모든 LED가 점등되었다가 단계적으로 다시 소멸됩니다. 이 시간 동안 출력은 normally open으로 세팅된 경우 닫히고, normally closed으로 세팅된 경우 열립니다.
▷ 디바이스가 작동모드에 있습니다.
▶설치 시, 정상적인 유량이 순환되도록 하십시오.
▶디스플레이를 확인하고 추가 조치를 결정합니다.
| 디스플레이 | 설명 | |
| 1 | ![]() | 공장설정상태의 작동 범위는 어플리케이션에 적합합니다.▸ ▶ 필요한 경우, 사용 용도에 맞게 스위치 포인트를 조정합니다. |
| 2 | ![]() | 디스플레이 영역 미만의 현재 유량▸ ▶ High-flow 조정 실시▸ ▶ 필요한 경우, 사용 용도에 맞게 스위칭포인트를 조정합니다. |
| 3 | ![]() | 사용자의 정상적인 유량이 디스플레이의 표시영역을 초과합니다 (LED 9점멸).▸ ▶ High-flow 조정 실시 |
탭 1: 공장설정상태에서의 디스플레이 세팅 (→ 기능)

공장설정상태는 언제든지 복원할 수 있습니다 (⇨ 디바이스 리셋).

물 이외의 다른 매체:
▶ 최소 유량에 대한 추가 캘리브레이션을 수행합니다 (→ Low-flow 조정).
10 세팅
10.1 스위치 포인트 변경
공장설정상태에서 스위치 포인트가 LED 7에 놓여 있습니다. 다음의 경우에 변경하시기 바랍니다:
- 일반 유량이 디스플레이의 표시영역 이하 수준입니다.참고 15.
-
심하게 흔들리거나 맥동합니다.
• 디바이스의 빠른 반응시간이 필요합니다. -
낮은 스위치 포인트 = 유량증가에 대한 빠른 반응
-높은 스위치 포인트 = 유량감소에 대한 빠른 반응
▶ Ⓑ 버튼 또는 ▶ 버튼을 짧게 누릅니다.
▷ 스위치 포인트 LED가 점멸됩니다.
▶ △ 버튼 또는 ▶ 버튼을 필요한 만큼 누릅니다.
▷ 각 버튼을 누를때마다 표시되는 방향으로 한단계씩 LED가 이동합니다.
▶ 필요한 스위칭포인트에 도달하면 버튼을 2초 이상 누르지 마십시오.
▷ 디바이스가 새로 세팅된 값으로 작동 모드로 전환됩니다.
10.2 높은 유량 조정:
디바이스는 현재 흐름을 정상 흐름으로 정의하고, 그에 따라 디스플레이를 조정합니다.
▶ 설치 시, 정상적인 유량이 순환되도록 하십시오.
▶ 버튼을 누르고 누른상태를 유지합니다.
▷ LED 9가 점등되고, 5초정도 후에 점멸됩니다.
▶ 버튼을 놓으십시오.
▷ 디바이스는 유량 상태에 맞게 조정됩니다. 작동 모드로 전환됩니다.
▷ 이제 디스플레이에 예제 1과 유사한 LED가 표시됩니다 ➕ 15.
모든 LED가 적색으로 점멸되면, 조정이 실패한 것입니다. 가능한 원인은 → "Troubleshooting" 챇터를 참고하십시오. 디바이스가 변경되지 않은 값으로, 작동 모드로 전환됩니다.
i 조정은 스위치 포인트에 영향을 줍니다: 비례적으로 증가됩니다 (최대 LED 7).
10.3 낮은 유량 정의
디바이스가 물이 아닌 다른 매체에 사용되면, 디바이스를 최소 유량에 맞게 추가로 조정해야 합니다.
! Low-flow 조정은 High Flow 조정을 먼저 실행한 다음, 실행되어야 합니다.
▶설치 시, 최소 유량이 순환되도록 하거나 유량이 정지되도록 하십시오.
▶ Ⓑ 버튼을 누르고, 누른상태를 유지 하십시오.
▷ LED 0가 점등되고, 5초정도 후에 점멸됩니다.
▶ 버튼을 해제합니다.
▷ 디바이스는 새로운 값을 채택하고 작동모드로 돌아갑니다.
10.4 스위칭포인트 로직
배송 시, 디바이스는 normally open으로 세팅되어 있습니다.
normally closed 기능으로 전환:
▶ 15초 동안 Ⓖ 버튼을 누릅니다.
▷ LED 0가 점등되고, 5초정도 후에 점멸됩니다.
▷ 10초 후에 최근 세팅이 표시됩니다: LED가 5...9까지 주황색으로 점등됩니다. (= normally open에서의 출력)
▷ 약 15초 후에 LED 0...4까지 주황색으로 점멸됩니다.
▶ ☑ 버튼을 해제합니다.
▷ 출력이 normally closed로 변경됩니다.
▶ 다시 변경하고자 하는 경우, 이 과정을 반복하십시오.
10.5 디바이스 재설정
▶ Ⓑ 버튼을 15초 동안 누릅니다.
▷ LED 9가 점등되고, 5초정도 후에 점멸됩니다.
▷ 15초 정도 점멸된 이후에, LED의 0...9까지가 주황색으로 점멸됩니다.
▶ ▶ 버튼을 해제합니다.
▷ 모든 세팅은 공장설정상태로 리셋됩니다:
• 작동범위: 물의 경우, 5 ...100 cm/초
- 스위칭포인트: LED 7
- 출력기능: normally open
- 해제됨
10.6 잡금 / 잡금해제
디바이스는 전자적 잠금기능을 제공하여 원치않는 세팅을 방지합니다.
공장설정상태: 해제상태
▶ 두 세팅 키를 10초 동안 누릅니다.
▷ 디스플레이가 꺼집니다.
▷ 디바이스는 잠금상태입니다.
▶ 잠금을 해제시키기 위하여 이 과정을 반복합니다.
11 작동
디바이스는 유량을 감지하고,파라메터 세팅에 따라 출력을 전환합니다.
디바이스는 현재 유량과 스위칭 상태를 표시합니다.

작동전압이 끼지거나 중단되는 경우, 모든 세팅은 그대로 있습니다.
| 디스플레이 | 설명 | ||
| 1 | LED 0 점멸 | 디스플레이 영역 미만의 현재 유량 | |
| 2 | ![]() | 스위칭포인트 미만의 현재 유량 | |
| 3 | ![]() | 스위칭포인트에 해당되는 현재 유량 | |
| 4 | ![]() | 스위칭포인트 초과 유량 | |
| 5 | LED 9 점멸: | 디스플레이 영역을 초과하는 현재 유량 | |
탭 2: normally open 기능용 디스플레이, LED 4
LED 주황색 스위칭포인트: 출력 닫힘; LED 적색: 출력 열림
12 Troubleshooting
| 디스플레이 | 설명 | 시정 조치 |
| 버튼을 누르면 LED 디스플레이가 잠시 (0.6초) 꺼집니다. | 디바이스가 일시적으로 잠김 | ▶ 디바이스 잠금해제 |
LED가 영구적으로 꺼집니다. | 사용 전압이 너무 경미 (< 19 V)하거나 또는 오류가 발생했습니다. | ▶ 정확한 전압 공급을 보장하십시오. |
작동 표시등과 적색 LED가 교대로 점등됩니다. | 스위칭 출력에 단락 | ▶ 단락 문제를 해결하십시오. ▶ 디바이스가 즉시 정상 작동 상태로 돌아가고, 디스플레이에 현재 작동 표시가 나타납니다. |
유량 조정 후, LED가 적색으로 점멸합니다.디바이스는 변경되지 않은 값을 사용하여 작동 모드로 돌아갑니다. | 고유량 조정 또는 저유량 조정에 성공하지 못했습니다. | ▶ 모든 요구사항이 충족되었는지 확인하십시오. ▶ 최대 유량과 최소 유량 사이의 거리를 크게 한 후 다시 조정을 수행합니다. ▶ 올바른 순서대로 다시 두 조정 작업을 수행하십시오. |
13 유지보수, 수리 및 폐기
유닛의 수리는 제조업체에게만 허용됩니다.
▶ 센서 팀에 빌드업이 형성되지 않았는지 확인합니다:
- 센서 팀에 침전물이 있는지 정기적으로 확인하십시오. 어플리케이션에 따라 확인 간격을 결정합니다.
- 오염의 경우, 부드러운 천으로 센서 팀을 닭으십시오. 예를 들어 석회와 같이 닭기 힘든 빌드업 등은 일반 통용되는 식초성분 세제로 닭으십시오.
▶ 유닛을 사용한 후, 각국의 적용 규정을 준수하여 친환경적인 방법으로 폐기하십시오.
