사용 설명서 SUH200 IFM

사용 설명서

초음파 유량계

SUH200

SUH201

SUH400

SUH401

목차

1 서문 5

1.1 심볼마크 5
1.2 경고 5

2 안전에 관한 안내사항 6

3 의도된 용도.... 7

3.1 어플리케이션 영역 7

4 기능 8

4.1 출력 OUT1 옵션 8
4.2 출력 OUT2 옵션 8
4.3 IO-Link 9

5 설치 10

5.1 프로세스 연결 10

5.1.1 클램프.... 10

5.2 간섭 11
5.3 설치 위치 12

5.3.1 추천하는 설치 위치 12
5.3.2 권장하지 않는 설치 위치 13

5.4 3-A가 준수된 위생 영역에서의 사용 13

6 전기적 연결.... 15

7 작동 및 디스플레이부 17

8 메뉴 18

8.1 주 메뉴 및 서브 메뉴 18

9 셋업 28

9.1 설치 wizard를 통한 안내된 설치 28

10 파라메터 세팅 30

10.1 디바이스 키를 통한 파라메터 세팅 30
10.2 IO-Link를 통한 파라메터화 31
10.3 출력 설정 31

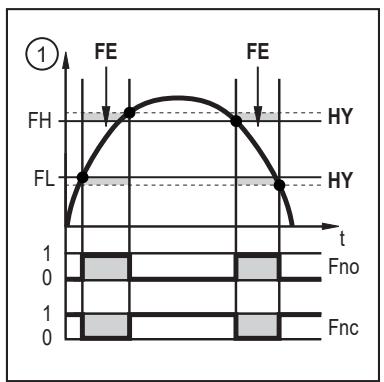

10.3.1 제한값 모니터링 위한 스위칭 시그널.... 31
10.3.2 스위칭 시그널 진단 33

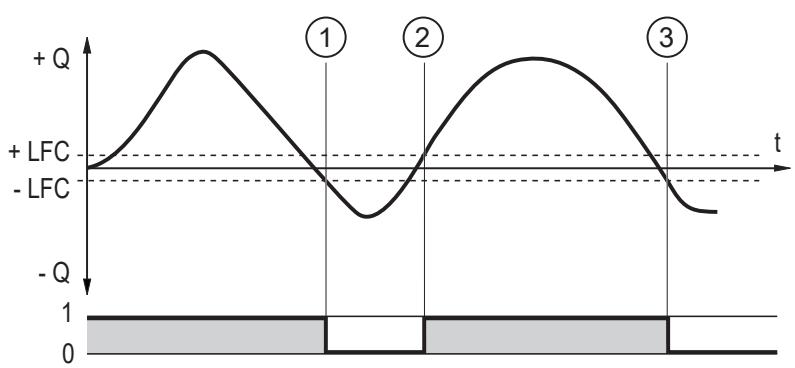

10.3.2.1 유량 방향 위한 스위칭 시그널 34
10.3.2.2 신호 품질을 위한 스위칭 시그널 35

10.3.3 소모량 모니터링(토탈라이저 기능) 35

10.3.3.1 스위칭 시그널 토탈라이저.... 36
10.3.3.2 펄스 시그널 토탈라이저 37

10.3.4 아날로그 시그널 38

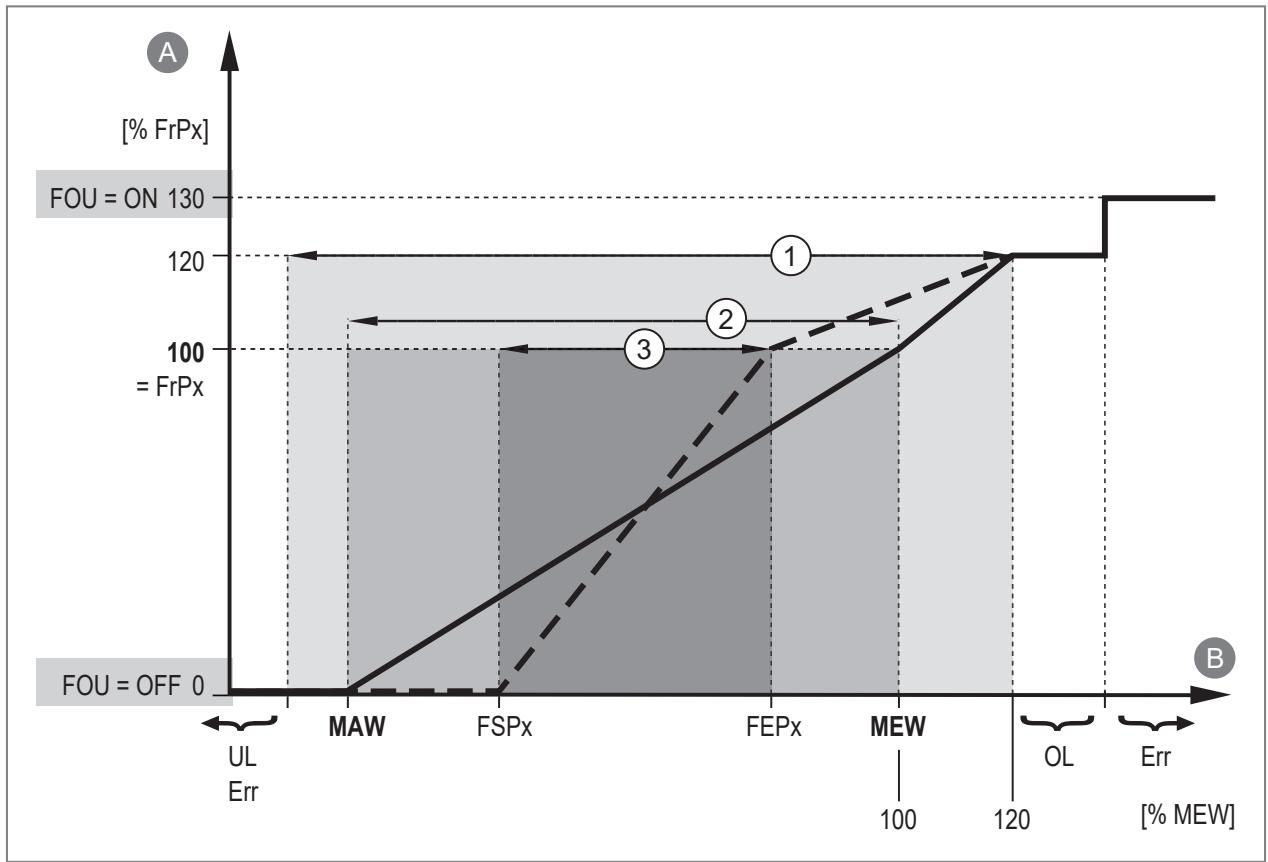

10.3.5 주파수 시그널 40

10.3.6 출력의 오류 동작.... 43
10.3.7 출력 Off. 44

10.4 어플리케이션 설정 45

10.4.1 가이드된 설치 45
10.4.2 측정의 표준 단위.... 45
10.4.3 OUT1 및 OUT2에 대한 프로세스 값 46
10.4.4 탐핑 46
10.4.5 스위칭 출력의 출력 양극성 47
10.4.6 Low flow cut-off 47
10.4.7 매체 47
10.4.8 유량방향 48
10.4.9 캘리브레이션 48
10.4.10 토탈라이저 재설정 49
10.4.11 토탈라이저 카운팅 방법 51
10.4.12 잠금 / 잠금해제 53
10.4.13 디바이스 재설정 53

10.5 디스플레이 54

10.5.1 디스플레이 언어 54
10.5.2 디스플레이 회전 55
10.5.3 디스플레이 명도 56
10.5.4 디스플레이 업데이트 비율.... 56
10.5.5 디스플레이 레이아웃.... 57
10.5.6 디스플레이 색상 세팅 57

10.6 진단 기능 59

10.6.2 메모리.... 60
10.6.3 작동시간 카운터 61
10.6.4 내부 온도 61
10.6.5 신호 품질 62
10.6.6 작동상태 LED 63
10.6.7 시뮬레이션 63

10.7 식별 65

10.7.1 디바이스 정보 65
10.7.2 광학 현지화....65

11 작동 67

11.1 프로세스값 디스플레이 67

12 Troubleshooting 68

12.1 경고 메세지.... 68
12.2 에러 메시지.... 70

13 유지보수, 수리 및 폐기 71

14 공장설정상태 72

1 서문

안내문, 기술 데이터, 인증 및 추가 정보는 유닛 / 패키징의 QR 코드 또는 www.ifm.com 에서 확인 가능합니다.

1.1 심볼마크

√ 요구 사항:
▶ 안내문
반응, 결과

[...] 키, 버튼 또는 표시 지정

→ 참고사항

주의사항

부주의한 사용은 오작동이나 장애를 초래합니다.

정보

보충 설명

1.2 경고

경고는 부상 및 재산 피해의 가능성을 표시해 줍니다. 이를 통해 안전한 제품 취급이 가능합니다. 경고의 등급은 다음과 같습니다:

경고

심각한 인체 상해에 대한 경고

▷ 경고를 준수하지 않으면 치명적이고 심각한 부상을 입을 수 있습니다.

주의

경미하거나 중등도의 부상에 대한 경고

▷ 경고를 준수하지 않을 경우, 경미하거나 중등도의 부상을 입을 수 있습니다.

주의:

재산 손실에 관한 경고

▷ 경고를 준수하지 않을 경우, 재산상의 손해가 발생할 수 있습니다.

2 안전에 관한 안내사항

- 설명된 유닛은 시스템 통합을 위한 부분 구성요소입니다.

-시스템의 안전은 시스템 설계자에 책임이 있습니다.
- 시스템 설계자는 위험 평가를 수행하고 운영자 및 시스템 사용자를 위한 법적이며 규범적인 요구사항에 따라 문서를 작성해야 합니다. 본 문서에는 운영자, 사용자 그리고 해당되는 경우, 시스템 설계자에 의하여 위임된 서비스 요원에게 필요한 모든 정보 및 안전 안내문이 포함되어 있어야 합니다.

• 제품을 설치하기 전에 이 문서를 읽고 전체 사용기간 동안 보관하십시오.
• 제품은 어떤 제한도 없이 해당 어플리케이션과 환경 상태에 적합해야 합니다.
• 제품을 의도된 용도로만 사용하십시오 (→ 의도된 용도).
• 제품을 허용되는 매체에만 사용하십시오.
  -사용설명서나 기술 데이터를 준수하지 않을 경우, 사람이 다치거나 재산상 피해가 발생할 수 있습니다.
• 제조업체는 작동자가 제품을 조작하거나 올바로 사용하지 않음으로 인해 발생하는 결과에 대해 책임지거나 보증하지 않습니다.
• 제품 설치, 전기 연결, 설정, 작동 및 유지보수는 기계 운영자의 허가를 받고 자격을 갖춘 인력이 수행해야 합니다.
• 유닛 및 케이블이 손상되지 않도록 보호하십시오.

3 의도된 용도

디바이스는 액체를 모니터링 합니다.

디바이스는 유속, 관류량 (관류량 / 시간), 소모량 그리고 매체온도를 감지합니다.

3.1 어플리케이션 영역

다음 특성을 가진 액체:

• 수분 함량이 90%인 전도성 수성 매체
• 비전도성 용수
  -고점도 오일 (점도: 40 °C의 경우, 30...68 mm²/s / 104 °F의 경우, 30...68 cSt)

• 식용유 예:

• 엑스트라 버진 올리브유
  -대두유

• 해바라기유
• 겨자유
• 코코넛유
• 옥수수유
• 땅콩유

압력장비지침 (PED: Pressure Equipment Directive):

본 디바이스은 압력 장비 지침을 준수하여 이상적인 엔지니어링 관행에 따라 제 2 유체그룹 매체를 위하여 디자인 및 제조 되었습니다. 요청 시, 유체그룹 1에 따라 매체 사용

4 기능

• 본 디바이스는 초음파 전달시간 차이의 측정 원리에 따라 관류량을 감지합니다.
• 추가 프로세스 값으로서 유닛은 매체 온도를 감지합니다.
• 본 유닛은 현재의 프로세스 값을 표시합니다.
• 본 디바이스는 SIO (standard input-output: 표준 입력-출력) 모드 또는 IO-Link 모드에서 작동 가능합니다.
• 유닛은 많은 자기진단 옵션을 보유합니다.

-흐름 방향 모니터링
-신호 품질 모니터링
- 경고 및 오류 메시지 표시

- 디바이스는 작동 상태 LED의 색상 신호를 통해 모든 자체 진단 옵션을 표시합니다. 또한 진단 정보는 출력 및 IO-Link 인터페이스를 통해 제공됩니다.

- 시뮬레이션 모드를 통해 센서를 간단하게 셋업할 수 있습니다.

4.1 출력 OUT1 옵션

• 스위칭 시그널 유량
• 스위칭 시그널 온도

• 스위칭 시그널 진단

• 유량 방향
  -신호품질

• 스위칭 시그널 토탈라이저

• 펄스 시그널 토탈라이저
• 주파수 시그널 유량
• 주파수 시그널 온도
• IO-Link

• OFF (높은 임피던스로 스위칭된 출력)

4.2 출력 OUT2 옵션

• 스위칭 시그널 유량

• 스위칭 시그널 온도

• 스위칭 시그널 진단
  -유량 방향
  -신호품질

• 스위칭 시그널 토탈라이저
• 펼스 시그널 토탈라이저
  -아날로그 시그널 유량
  -아날로그 시그널 온도

- 외부 토탈라이저 재설정을 위한 입력

• OFF (높은 임피던스로 스위칭된 출력)

4.3 IO-Link

IO-Link는 지능형 센서 및 액추에이터를 자동화 시스템에 연결하기 위한 통신 시스템입니다. IO-Link는 IEC 61131-9 표준에 따라 표준화됩니다.

i

IO-Link에 관한 일반적인 정보: io-link.ifm

i

모든 파라메터, 프로세스 데이터 및 디바이스에 관한 상세설명이 포함된 IODD (Input Output Device Description): documentation.ifm.com

IO-Link는 다음 장점을 제공합니다:

• 모든 데이터 및 프로세스 값의 간섭 없는 전송
  -실행 중인 프로세스의 파라메터화 또는 어플리케이션 외부 사전세팅
• 시스템에서 연결된 디바이스를 식별하기 위한 파라메터
• 추가 파라메터 및 진단 기능
• 디바이스 교체 시, 파라메터 세팅의 자동 백업 및 복원 (데이터 저장)
  •파라메터 세팅,프로세스 값 그리고 이벤트 로깅
• 쉬운 프로젝트 기획을 위한 디바이스 설명 파일 (IODD - Input Output Device Description)
• 표준화된 전기적 연결
• 원격 유지보수

5 설치

주의

매체온도가 50 °C (122°F)를 초과하면, 하우징 부품 온도가 65°C (149°F) 이상으로 상승될 수 있습니다.

▷ 화상의 위험이 있습니다.
▶하우징은 가연성 물질이나 의도되지 않은 접촉으로 부터 보호되어야 합니다.

▶마운팅 작업시 설비에 압력이 가해지지 않도록 주의 하십시오.
▶압축 공기 장비의 설치 및 운영에 대한 규칙 및 규정을 따르십시오.

주의:

비접지 파이프 시스템 (예: 플라스틱 파이프)에 설치할 경우, 접지 기능이 없습니다.

▷ 작동 기능에 결함있음.
▶ 디바이스를 접지합니다. M12 커넥터용 접지 브래킷은 액세서리로 제공됩니다: documentation.ifm.com.

설치후에 시스템에 있는 기포는 측정에 영향을 미칠 수 있습니다.

▶ 환기를 위하여 설치 이후 시스템을 세정해줍니다.

5.1 프로세스 연결

SUHxxx 디바이스 시리즈는 위생적인 프로세스 연결부가 디바이스에 직접 위치해 있습니다.

5.1.1 클램프

SUH2xx 및 SUH4xx 디바이스는 프로세스 연결로 DIN32676 시리즈 C에 대한 클램프 연결부가 있습니다.

설치에는 적합한 씀링 링과 힌지 (hinge) 클램프 또는 고압 클램프가 필요합니다. 씀링 링과 클램프는 함께 공급되지 않습니다.

그림 1: 클램프 프로세스 연결

1: 클램프

2: 파이프 또는 어댑터의 클램프 연결

3: 씀링 링

4: 센서의 클램프 연결

▶ 필요한 경우, 파이프에 클램프 어댑터를 설치합니다.
▶ 씀링 링을 삽입하고 클램프로 디바이스를 고정합니다. 유량 방향 관찰 (→ 유량방향 48).

▶ 유량 프로파일과 측정 정확도에 영향이 미칠 수 있으므로, 센서와 파이프 사이의 전환부에 예지 형성을 삼가하십시오 → (그림).
▶ 적합한 파이프 표준에 대한 정보를 준수하십시오 (→ documentation.ifm.com).

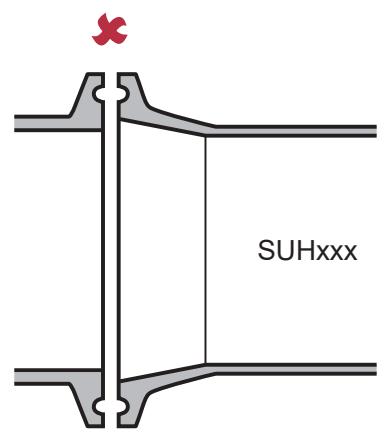

그림 2: 프로세스 연결에서 에지 형성 방지

5.2 간섭

파이프, 굴곡부, 밸브, 감속 부품 등의 구조는 유닛의 기능에 영향을 미칩니다.

▶ 센서와 장애요인 사이의 간격을 준수합니다.

그림 3: 간섭
D: 파이프의 외부 직경
S: 간섭

5.3 설치 위치

5.3.1 추천하는 설치 위치

▶ 측정 파이프가 항상 완전히 채워진 상태에 있도록 디바이스를 설치합니다.
▶ 전면 또는 상승 파이프 내에 설치

파이프 시스템에 기포가 형성되는 경우:

▶수평 설치의 경우, 디스플레이가 있는 센서를 파이프 측면 (A)에 장착합니다.

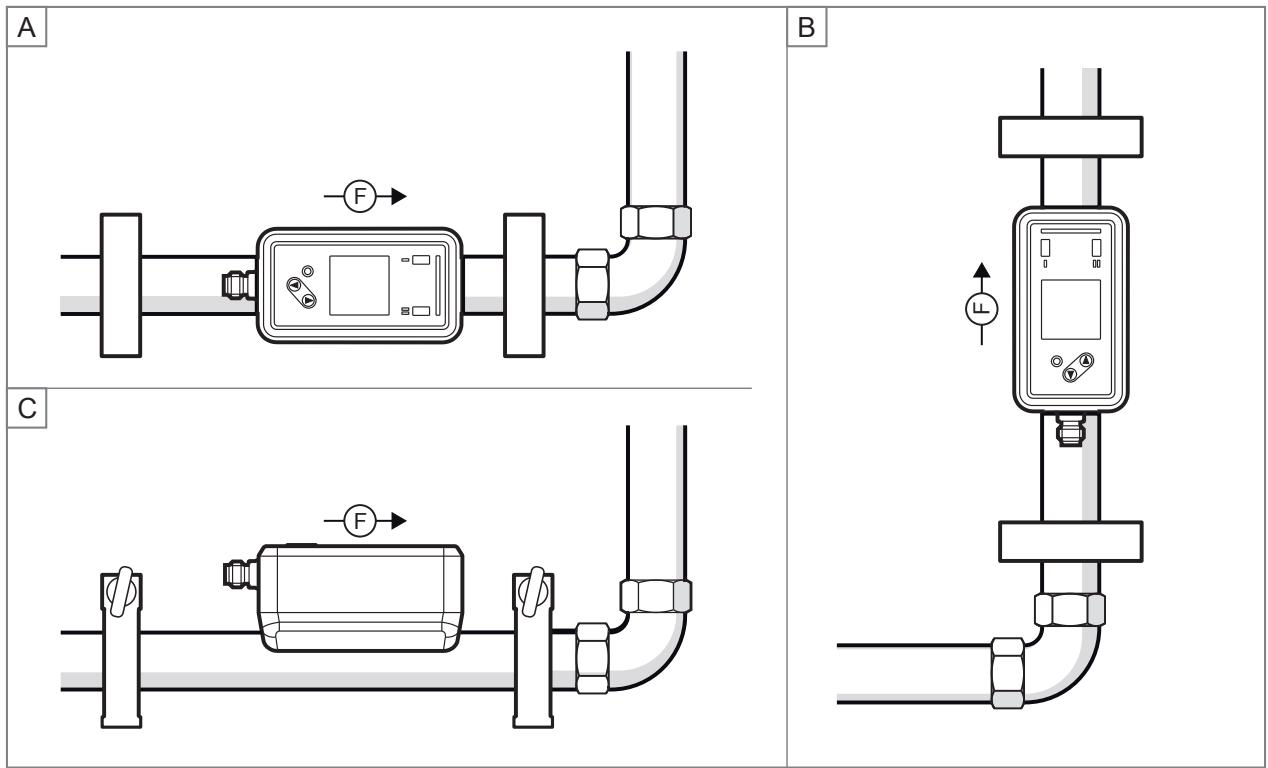

그림 4: 추천하는 설치 위치

F: 유량 방향

A: 수평 설치, 파이프 측면에 디스플레이
B: 수평 설치, 파이프 상단에 디스플레이
C: 수직 설치

다음이 보장된 경우, 방향에 무관하게 디바이스를 설치할 수 있습니다:

-파이프 시스템에 기포가 형성되지 않음

-파이프가 항상 완전히 채워진 상태

5.3.2 권장하지 않는 설치 위치

• 하강 파이프 전면에 직접 설치
• 하강 파이프 내부
  • 파이프 스파우트 (spout) 전면에 직접 설치
• 밸브 전면에 직접 설치
• 펌프의 흡입면
  • 파이프 시스템의 가장 높은 지점

5.4 3-A가 준수된 위생 영역에서의 사용

올바르게 설치되는 경우, 센서는 CIP (Clean In Place)용으로 적합합니다.

▶ 데이터시트에 따른 어플리케이션 한계 (온도 및 재질 내구성)를 준수하십시오.

3A 표준 63-04의 E9.2 / 63-04 기준을 충족시켜야 하는 시스템에는 적합하지 않습니다.
▶ 3-A 를 준수하여 사용하는 경우, 세척 및 유지 보수에 대한 해당 규정에 유의하십시오.

▶ 시스템에 유닛을 설치하고자 하는 경우, 3-A 지침을 준수해야 합니다.
▶ 3-A 인증서를 보유하고 3-A 심볼이 표시된 프로세스 어댑터만 사용하십시오 (→ 액세서리: www.ifm.com).
▶ 적합한 클램프로 클램프 센서를 고정합니다.
▶ 자체-배수 설치를 사용합니다.
▶ 매체가 프로세스 어댑터 밖으로 흘러나오도록 하려면 다음 설치 위치에 디바이스를 장착하십시오.
• 상승 파이프 (A)에 수직형 설치

-또는-

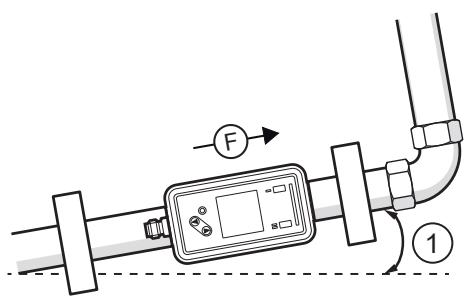

- 매체가 정지되지 않도록 약간 경사진 수평 위치 (B):

A

B

그림 5: 3A에 따른 프로세스 연결

타입	최소 경사도 1 (DIN 32676 시리즈 C)
DN 25	10°
DN 50	12°

6 전기적 연결

본 제품의 설치는 반드시 전문 직업교육을 받은 전문가에 의해 이루어져야 합니다.

국내 및 해외의 전기장비 연결 및 설치에 대한 규정이 준수되어야 합니다

SELV, PELV를 준수한 전압공급

▶ 전원을 차단하십시오.
▶ 아래와 같이 본 제품을 연결하십시오:

그림 6: 배선도

핀	연결
1	L+
3	L-
4 (OUT1)	스위칭 시그널 유량스위칭 시그널 온도스위칭 시그널 진단스위칭 시그널 토탈라이저펄스 시그널 토탈라이저주파수 시그널 유량주파수 시그널 온도IO-LinkOFF (높은 임피던스로 스위칭된 출력)
2 (OUT2/InD)	스위칭 시그널 유량스위칭 시그널 온도스위칭 시그널 진단스위칭 시그널 토탈라이저펄스 시그널 토탈라이저아날로그 시그널 유량아날로그 시그널 온도외부 토탈라이저 재설정을 위한 입력OFF (높은 임피던스로 스위칭된 출력)

그림 7: 회로 사례
1: 2 x p 스위칭
2: 2 x n 스위칭
3:1xp스위칭/1x아날로그
4: 1 x n 스위칭 / 1 x 아날로그

7 작동 및 디스플레이부

그림 8: 작동 및 디스플레이부

1: OUT1의 스위칭 상태 LED (출력 10이 스위칭된 경우, 황색 점등)
2: OUT2의 스위칭 상태 LED (출력 2가 스위칭된 경우, 황색 점등)
3: 작동 상태 LED (녹색 / 청색 / 적색) 또한 다음을 참조하십시오: 작동상태 LED (→ 63).
4: TFT 디스플레이 다음을 참조하십시오: 디스플레이 레이아웃 (→ ☐ 57). 4a: 제목 라인 4b: 프로세스 값 라인
5: 보기 및 파라메터 세팅 변경을 위한 키

디바이스 내부 온도가 높게 측정되는 경우, 디스플레이 밝기가 자동으로 조정됨:

디바이스 내부 온도 > 64 °C: 밝기는 25% 감소됨

디바이스 내부 온도 ≥ 90°C: 디스플레이가 자동으로 꺼짐

8 메뉴

메뉴 이미지는 키 입력에 따라 디바이스에서 세팅가능한 파라메터를 보여줍니다. 이러한 파라메터와 기타 기능은 IO-Link 인터페이스를 통해서도 사용가능합니다.

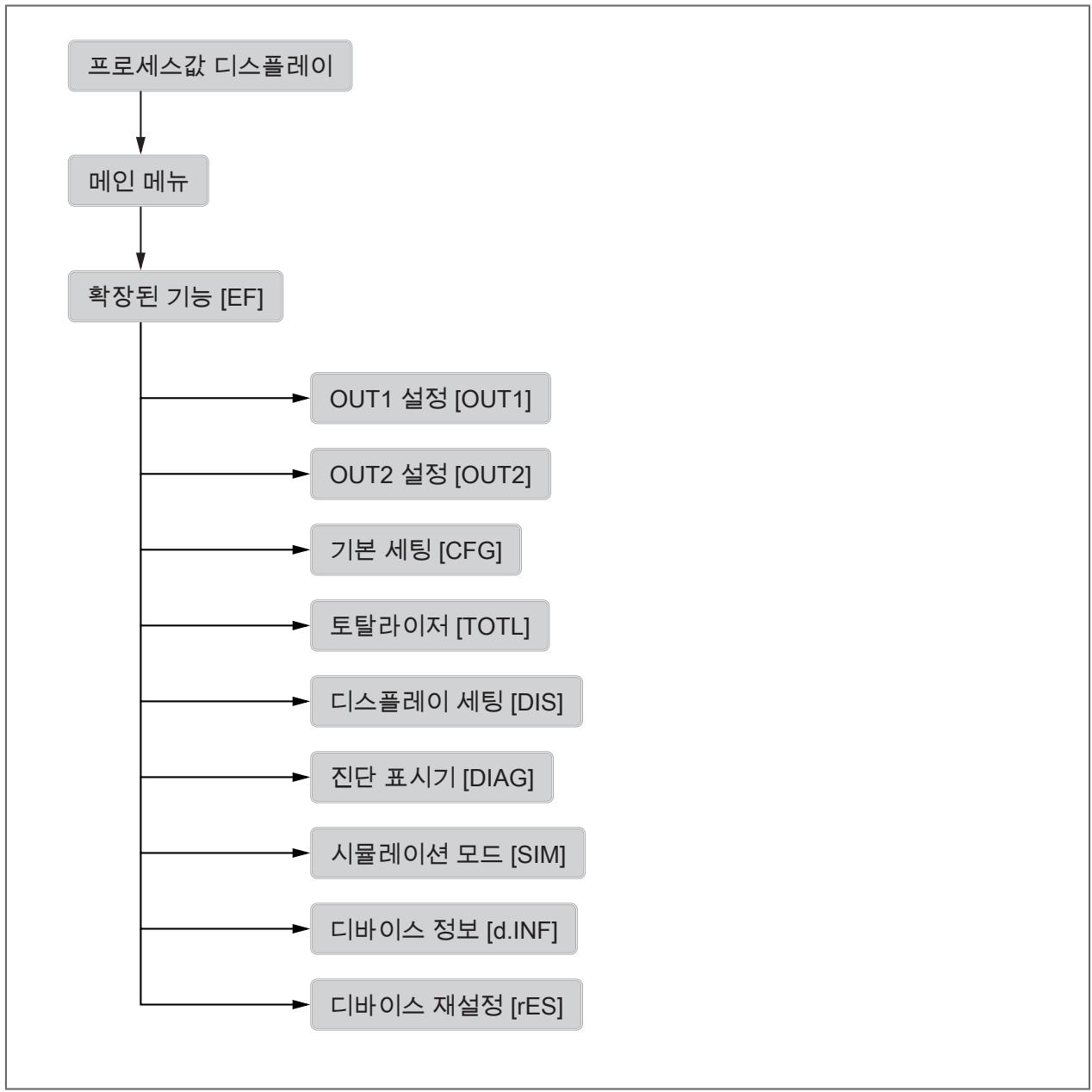

그림 9: 메뉴 개요

8.1 주 메뉴 및 서브 메뉴

공장설정 시 세팅이 변경되는 경우, 디스플레이된 파라메터가 변경됩니다. 다음 메뉴 디스플레이는 사용 가능한 최대 파라메터를 표시합니다.

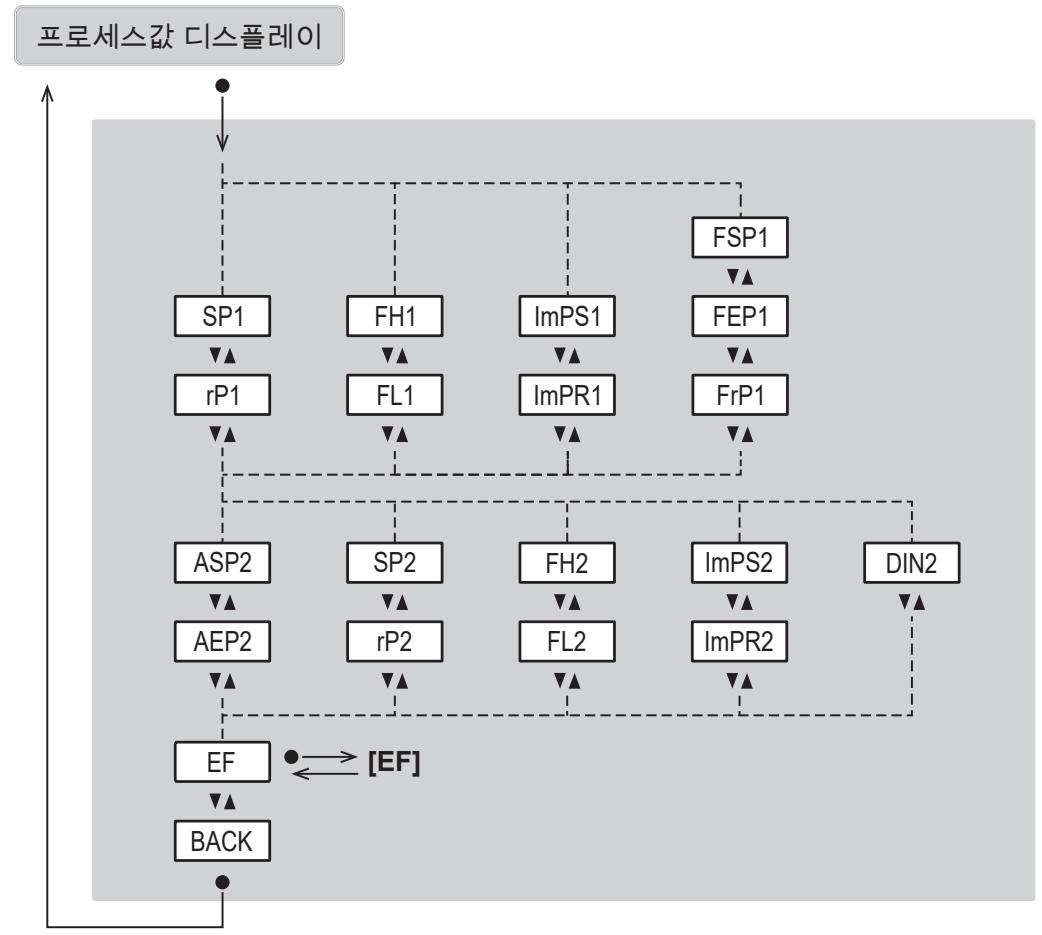

메인 메뉴

파라메터	설명
SPx	스위칭 출력 OUTx를 위한 스위칭 포인트
rPx	스위칭 출력 OUTx를 위한 리셋 포인트
FHx	원도 기능을 가진 스위칭 시그널 OUTx를 위한 상한값
FLX	원도 기능이 있는 스위칭 시그널 OUTx를 위한 하한값
ImPSx	펄스값 (= 1 펄스가 제공되는 유량값)
ImPRx	토탈라이저 기능: 펄스 시그널 (ImPR = YES) 또는 스위칭 시그널 (ImPR = NO)
FSP1	OUTx를 위한 주파수 시작 포인트 = 주파수 시그널이 제공되는 측정 하한값 (온도 측정에만 해당)
FEP1	OUTx를 위한 주파수 최종 포인트 = FrP1에 세팅된 주파수 시그널이 제공되는 측정 상한값
FrP1	측정 상한값 (MEW 또는 FEP1)에 도달하면 제공되는 주파수 시그널
ASP2	OUT2의 아날로그 시작포인트 = 출력 신호가 4 mA인 프로세스 값.
AEP2	OUT2의 아날로그 최종포인트 = 출력 신호가 20 mA인 프로세스 값.
DIn2	외부 신호를 통한 토탈라이저 재설정

output 1 메뉴 [OUT1]:

파라메터	설명
SEL1	출력 OUT1에 대한 프로세스 값
ou1	OUT1을 위한 출력기능:
SP1	히스테리시스 기능이 있는 스위칭 출력 OUT1에 대한 세트 포인트
rP1	히스테리시스 기능이 있는 스위칭 출력 OUT1에 대한 리셋 포인트
FH1	원도 기능이 있는 스위칭 시그널 OUT1에 대한 상한값
FL1	원도 기능이 있는 스위칭 시그널 OUT1에 대한 하한값
FSP1	OUTx를 위한 주파수 시작 포인트 = 주파수 시그널이 제공되는 측정 하한값 (온도 측정에만 해당)
FEP1	OUTx를 위한 주파수 최종 포인트 = FrP1에 세팅된 주파수 시그널이 제공되는 측정 상한값
FrP1	측정 상한값 (MEW 또는 FEP1)에 도달하면 제공되는 주파수 시그널
ImPS1	펄스값 (= 1 펄스가 제공되는 유량값)
ImPR1	토탈라이저 기능: 펄스 시그널 (ImPR1 = YES) 또는 스위칭 시그널 (ImPR1 = NO)
dOUx	스위칭 시그널 진단: 유량 방향 (Fdir) 또는 시그널 품질 (Sig. Q)
FOU1	오류시 출력 OUT1 반응

output 2 메뉴 [OUT2]:

파라메터	설명
SEL2	출력 OUT2에 대한 프로세스 값
ou2	OUT OUT1를 위한 출력기능:
ASP2	OUT2의 아날로그 시작포인트 = 출력 신호가 4 mA인 프로세스 값.
AEP2	OUT2의 아날로그 최종포인트 = 출력 신호가 20 mA인 프로세스 값.
SP2	히스테리시스 기능이 있는 스위칭 출력 OUT2에 대한 세트 포인트
rP2	히스테리시스 기능이 있는 스위칭 출력 OUT2에 대한 리셋 포인트
FH2	원도 기능이 있는 스위칭 시그널 OUT2에 대한 상한값
FL2	원도 기능이 있는 스위칭 시그널 OUT2에 대한 하한값
ImPS2	펄스값 (= 1 펄스가 제공되는 유량값)
ImPR2	토탈라이저 기능: 펄스 시그널 (ImPR2 = YES) 또는 스위칭 시그널 (ImPR2 = NO)
DIn2	외부 신호를 통한 토탈라이저 재설정
dOUx	스위칭 시그널 진단: 유량 방향 (Fdir) 또는 시그널 품질 (Sig. Q)
FOU2	오류시 출력 OUT2 반응

설정 [CFG] 메뉴:

그림 10: *디바이스 타입 SUxxx0; **디바이스 타입 SUxxx1

파라메터	설명
uni. F	유량 측정의 표준 단위
uni. T	온도 측정의 표준 단위
dAP. F	유량 측정을 위한 초단위 댐핑 시간
P-n	스위칭 출력을 위한 출력 양극성
LFC	저유량 차단 (= 유량이 정지상태인 것으로 평가되는 유량값)
MEdi	모니터링되는 매체 선택
Fdir	유량 방향
CGA	측정값 곡선을 어플리케이션에 적용하기 위한 캘리브레이션 계수 (%)
가이드	가이드된 설치 활성화 (wizard)

토탈라이저 메뉴 [TOTL]:

파라메터	설명
rTox	토탈라이저 재설정 세팅 (수동 또는 시간 제어됨)
FProx	토탈라이저 카운팅 방법: 유량 방향 고려
Vol.x	토탈라이저 Vol.x에 대한 현재 카운터 판독값
Vol. L	전체 수명 동안 토탈라이저 Vol. L의 현재 카운터 읽기

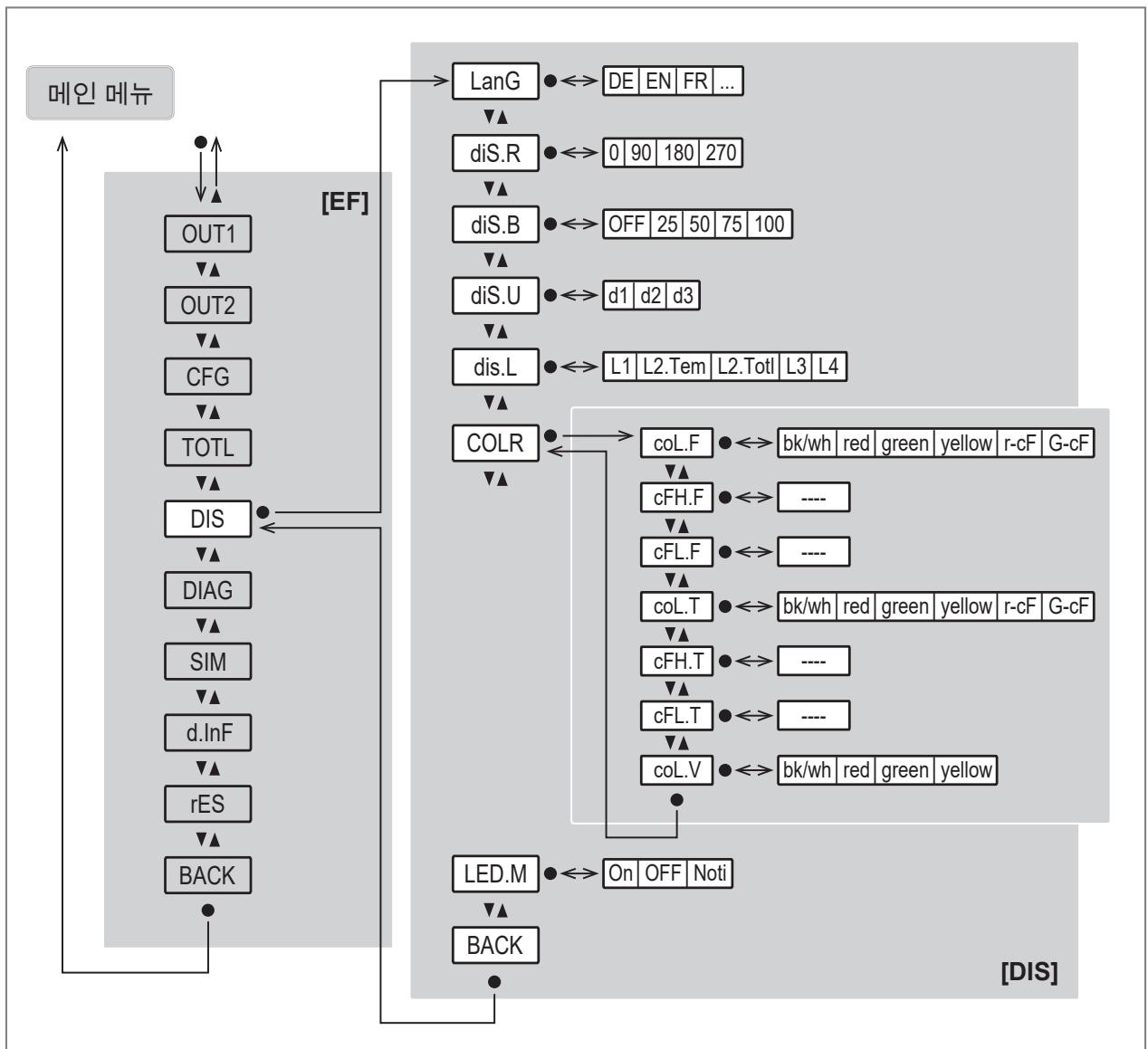

디스플레이 메뉴 [DIS]:

파라메터	설명
LanG	디스플레이에 대한 언어 선택
diS. R	디스플레이 방향
diS. B	디스플레이 밝기
diS. U	디스플레이의 업데이트 주기
diS. L	디스플레이의 표준 프로세스 값
COLR	COLR 서브 메뉴로 변경 (색상 세팅)
coL. F	유량에 대한 글꼴 색상
cFH. F	색상 변화 상한값 (유량)
cFL. F	색상 변화 하한값 (유량)
col. T	온도에 대한 글꼴 색상
cFH. T	색상 변화 상한값 (온도)
cFL. T	색상 변화 하한값 (온도)
col. V	토탈라이저 표시용 글꼴 색상
LED. M	작동 상태 LED 세팅

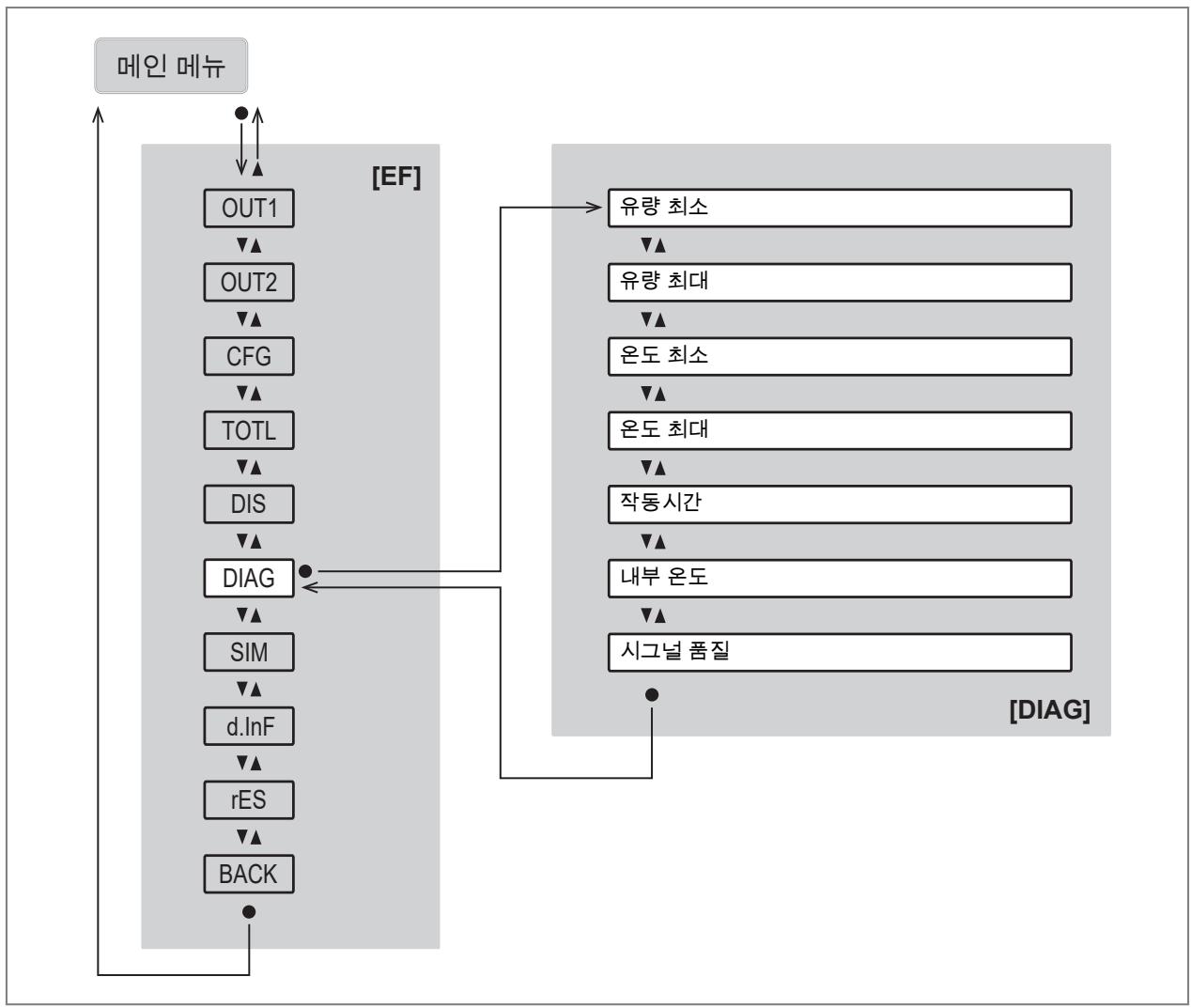

진단 메뉴 [DIAG]:

시뮬레이션 메뉴 [SIM] 및 '디바이스 재설정' 메뉴 [rES]:

파라메터	설명
S. FLW	시뮬레이션 모드에서 시뮬레이션된 유량값
S. TMP	시뮬레이션 모드에서 시뮬레이션된 온도값
S. Tim	분단위의 시뮬레이션 지속시간
S. On	시뮬레이션 모드 시작
APPL	어폴리케이션 재설정 (어폴리케이션별 파라메터 세팅 재설정)
BtB	Back-to-Box 재설정 (공장설정상태로 재설정)

디바이스 정보 메뉴 [d. InF]:

9 셋업

전원공급 후, 전원공급 지연시간이 종료되면 유닛은 정상적인 작동 모드가 됩니다. 이 모드는 측정과 평가기능을 수행하고, 설정 파라메터에 상응된 출력 시그널을 생성합니다.

전원인가 지연시간 동안 출력은 프로그래밍된 바대로 스위칭 됩니다:

• normally open 기능을 가진 ON (Hno / Fno)
- normally closed 기능을 가진 OFF (Hnc / Fnc)
- 방향감지 ON (dir. F)
- 주파수 출력 OFF (FRQ)
- 소모량 모니터링을 위한 OFF (ImP)
-아날로그 출력용 20 mA (l)

9.1 설치 wizard를 통한 안내된 설치

디바이스를 처음 시운전 및 공장 초기화하는 경우 - 메인 메뉴를 통한 셋업. 프로세스 값 디스플레이에서 메인 메뉴로 변경하면 가이드된 설치 Wizard를 사용할 수 있는 옵션이 제공됩니다.

▶ [Yes] 또는 [No]를 선택합니다.

▷ [Yes]를 선택하는 경우, 파라메터, 질문 및 지침 등이 연속적으로 나타납니다. [▲] 그리고 [▼] 키로 사용가능한 옵션을 선택하고, [●] 키를 사용하여 선택을 확인합니다.

▷ [No]를 선택하는 경우, 센서는 공장설정상태에 따라 작동합니다. 파라메터 세팅을 변경할때 필요한 경우, 파라메터 세팅 챹터를 참고하십시오.

가이드된 설치는 파라메터 [EF] [CFG] [Guide]를 통하여 언제든지 다시 불러올 수 있습니다.

가이드된 설치 중에는 다음 세팅 옵션이 연속적으로 나타납니다:

1. [diS. R]: 디스플레이 방향
2. [LanG]: 디스플레이 언어
3. [MEdl]: 매체 선택
4. [Fdir]: 유량 방향

5. 출력 OUT1:

6. [SEL1]: 프로세스 값 (유량 또는 온도) 또는 진단 (유량 방향 또는 시그널 품질)

7. [uni. T] / [uni. F]: 측정의 표준 단위

8. [ou1]: 스위칭 시그널 (HNO, HNC, FNO, FNC), 펄스 시그널 / 스위칭 시그널 토탈라이저, 주파수 시그널

9. [ou1]에 대해 선택된 기능에 따른 파라메터 설정:
   스위칭 시그널에 대한 한계값: SP1, rP1, FH1, FL1
   토탈라이저에 대한 펼스 값: ImPS
   토탈라이저에 대한 스위칭 포인트 및 재설정: ImPS1, rTo1
   주파수 시그널에 대한 한계값: FSP1 (온도에만 해당), FEP1, FrP1

10. [FOU1]: 출력의 오류 동작

6. 출력 OUT2:

• [SEL2]: 프로세스 값 (유량 또는 온도) 또는 진단 (유량 방향 또는 신호 품질)
• [uni. T] / [uni. F]: 측정의 표준 단위
• [ou2]: 스위칭 시그널 (Hno, Hnc, Fno, Fnc), 펄스 시그널 / 스위칭 시그널 토탈라이저, 아날로그 시그널
• [ou2]에 대해 선택된 기능에 따른 파라메터 설정:
  스위칭 시그널에 대한 한계값: SP2, rP2, FH2, FL2
  토탈라이저의 펼스값: ImPS2
  스위칭포인트 및 토탈라이저에 대한 재설정: ImPS2, rTo2
  아날로그 시그널의 제한값: ASP2, AEP2
• [FOU2]: 출력의 오류 동작

7. [diS. L]: 디스플레이 레이아웃

가이드된 설치가 완료되었다는 메시지가 표시되면, 측정을 시작할 것인지 묻는 메시지가 나타납니다.

▶ [예] 또는 [아니오] 또는 [디바이스 정보]를 선택합니다.
▷ [예]를 선택하면 설치 프로세스가 완료되고 디바이스가 프로세스 값 표시로 변경됩니다.
▷ [아니오]를 선택하면 유량방향, OUT1/OUT2 및 디스플레이 레이아웃 (3...6단계)에 대한 파라메터를 다시 수정하거나 [안내 재시작]명령을 사용하여 가이드된 설치를 처음부터 다시 시작할 수 있습니다.
▷ [디바이스 정보]를 선택하면 이전에 세팅한 디바이스 설정이 디바이스에 디스플레이됩니다.

10 파라메터 세팅

파라메터화는 IO-Link 인터페이스 또는 디바이스의 작동 요소를 통해 수행될 수 있습니다.

설치 전 또는 작동 중에 파라메터가 세팅될 수 있습니다.

작동 중에 파라메터를 변경하면, 설비 기능에 영향을 미칠수 있습니다.

▶ 귀하의 설비가 오작동 상태가 아님을 확인하십시오.

파라메터 값이 세팅되는 동안, 본 제품은 작동 모드 상태 입니다. 본 제품은 파라메터 설정이 완전히 끝나기 전까지 현재의 파라메터로 감지기능을 계속 수행하게 됩니다.

파라메터 세팅에 따라 메뉴에서 사용할 수 있는 파라메터가 변경될 수 있습니다.

10.1 디바이스 키를 통한 파라메터 세팅

주의

매체온도가 50 °C (122°F)를 초과하면, 하우징 부품 온도가 65°C (149°F) 이상으로 상승될 수 있습니다.

▷ 화상 위험
▶ 손으로 디바이스를 만지지 마십시오.
▶필요한 경우,무딘 물체를 사용하여 디바이스를 세팅합니다.

의도	활동
프로세스 값 디스플레이에서 메인 메뉴로 변경	[●]
서브메뉴로 변경	[▼] 버튼을 사용하여 서브메뉴, 즉 예를 들어 [EF]로 이동한 다음 ● 버튼을 누릅니다.
요구된 파라메터 선택	또는
세팅 모드로 변경	[●]
파라메터값 세팅	또는
세팅된 파라메터 적용	[●]
저장하지 않고 파라메터 세팅 종료	[▲] + [▼]
다음 상위 메뉴 레벨로 돌아갑니다 (프로세스 값이 디스플레이에 도달할때 까지 여러 번 반복).	[▲] + [▼]- 또는 -▼ 버튼을 사용하여 [뒤로가기]로 이동한 다음 ● 버튼을 누릅니다.
프로세스 값 디스플레이로 복귀	>30초 (타임아웃)

프로세스 값 표시에서 메인 메뉴로 변경하거나 디바이스를 재설정하면 가이드된 설치 옵션이 자동으로 표시됩니다. 가이드된 설치 여부를 묻는 메시지가 나타납니다.

또한,다음을 참조하십시오:설치 wizard를 통한 안내된 설치.

10.2 IO-Link를 통한 파라메터화

IO-Link 인터페이스를 통한 파라메터화 요구사항:

√ 적합한 파라메터화 소프트웨어, 예: ifm moneo|configure
√ 디바이스에 대한 IODD (Input Output Device Description)는 documentation.ifm.com을 참조하십시오.
√ IO-Link 마스터 1개
▶ IO-Link 마스터를 파라메터화 소프트웨어에 연결합니다.
▶ 마스터의 포트를 IO-Link 작동 모드에 세팅합니다.
▶ 디바이스를 IO-Link 마스터의 빈 포트에 연결합니다.
▷ 디바이스가 IO-Link 모드로 전환됩니다.
▶ 소프트웨어에서 파라메터 세팅을 변경합니다.
▶ 파라메터 세팅을 디바이스에 씽니다.

파라메터화 소프트웨어의 파라메터화 → 매뉴얼에 대한 참고

10.3 출력 설정

이 챹터에서는 OUT1 및 OUT2의 출력 신호 옵션을 설명합니다.

10.3.1 제한값 모니터링 위한 스위칭 시그널

프로세스 값 모니터링을 위하여 스위칭 시그널이 출력될 수 있습니다. OUTx는 세팅된 스위칭 제한값을 초과하거나 도달하지 않을 때 스위칭 상태를 변경합니다. 히스테리시스 및 원도 기능 중에서 선택할 수 있습니다.

히스테리시스 기능:

1: 프로세스 값

t: 시간

SP: 세팅포인트

RP: 리셋포인트:

HY: 히스테리시스

Hno: 히스테리시스 기능 NO (normally open)

Hnc: 히스테리시스 기능 NC (normally closed)

그림 11: 히스테리시스 기능

히스테리시스 기능이 세팅되면 세트 포인트 [SP] 그리고 리셋 포인트 [rP] 가 세팅됩니다. rP 값은 SP 값보다 작아야 합니다. SP와 rP 사이의 차이는 최소한 측정영역 최종값 (= 히스테리시스)의 0.5 % 입니다. 세팅포인트만 변경되면, 리셋포인트는 자동으로 변경됩니다; 차이가 일정하게 유지됩니다.

원도 기능:

1: 프로세스 값

t: 시간

FH: 상한값

FL: 하한값

HY: 히스테리시스

FE: 원도 영역

Fno: 원도 기능 NO (normally open)

Fnc: 원도 기능 NC (normally closed)

그림 12: 원도 기능

원도 기능으로 세팅하면 원도 높음 [FH]와 원도 낮음 [FL]이 세팅됩니다. FH와 FL간의 최소간격은 측정영역 최종값의 0.5 %입니다. FH와 FL은 측정범위 최종값의 0.25 %에 대한 고정된 히스테리시스입니다. 관류량이 약간씩 다른 경우에도, 출력 스위칭은 안정적인 상태를 유지합니다.

10.3.1.1 디바이스 키를 통한 파라메터 세팅: 스위칭 시그널

√ 측정의 표준단위가 선택됩니다: [EF] > [CFG] > [uni.x].
▶ [EF] > [OUTx]로 이동하여 출력 OUTx를 설정합니다.
▶ [SELx]를 선택하고 프로세스 값을 세팅합니다: [FLOW] 또는 [TEMP].

히스테리시스 기능:

▶ [ou]를 선택하고, 스위칭 시그널을 세팅합니다: [Hno] 또는 [Hnc].
▶ [SPx]를 선택하고, 출력이 스위칭되는 측정값을 세팅합니다.
▶ [rPx] 를 선택하고, 출력이 다시 스위칭되는 측정값을 세팅합니다.

원도 기능:

▶ [ou]를 선택하고, 스위칭 시그널을 세팅합니다: [Fno] 또는 [Fnc].
▶ [FHx]를 선택하고, 원도 상한값을 세팅합니다.
▶ [FLx]를 선택하고, 원도 하한값을 세팅합니다.

[SP], [rP], [FH] and [FL]에 대한 파라메터 세팅은 메인 메뉴에서 나중에 변경할 수 있습니다.

10.3.1.2 IO-Link를 통한 파라메터 세팅: 스위칭 시그널

√ 측정의 표준단위가 선택됩니다: [파라메터] > [기본 세팅] > [uni.x].
▶ [파라메터] > [출력 설정]으로 이동합니다.
▶ [SELx]를 선택하고 프로세스 값을 세팅합니다: [FLOW] 또는 [TEMP].

히스테리시스 기능:

▶ [oux]를 선택하고, 스위칭 시그널을 세팅합니다: [Hno] 또는 [Hnc].
▶ [파라메터] > [디지털 출력 x]로 이동합니다.
▶ [유량] 또는 [온도]로 이동합니다.
▶ [SPx (FHx) - FLOW] 또는 [SPx (FHx) - TEMP]를 선택하고, 출력이 스위칭되는 측정값을 세팅합니다.
▶ [rPx (FLx) - FLOW] 또는 [rPx (FLx) - TEMP]를 선택하고 출력이 스위칭 off 되는 측정값을 세팅합니다.

원도 기능:

▶ [oux]를 선택하고, 스위칭 시그널을 세팅합니다: [Fno] 또는 [Fnc].
▶ [파라메터] > [디지털 출력 x]로 이동합니다.
▶ [유량] 또는 [온도]로 이동합니다.
▶ [SPx (FHx) - FLOW] 또는 [SPx (FHx) - TEMP]를 선택하고 스위칭 시그널에 대한 상한값을 세팅합니다.
▶ [rPx (FLx) - FLOW] 또는 [rPx (FLx) - TEMP]를 선택하고 스위칭 시그널에 대한 하한값을 세팅합니다.

10.3.2 스위칭 시그널 진단

디바이스에 진단 기능이 통합되어 있습니다. 진단기능을 사용할 때 출력은 진단 메시지 출력 전용으로 사용되며, 스위칭 시그널로 표시됩니다.

스위칭 출력은 normal operation (normally closed)에서 스위치 on되고, 스위칭 상태 LED가 황색이 됩니다.

디바이스가 진단 사례를 감지하면 출력이 끼지고 스위칭 상태 LED가 스위칭 off 됩니다.

진단 사례는 다음과 같습니다:

• 유량 방향의 역방향 (→ 유량 방향 위한 스위칭 시그널 34)
• 시그널 품질 낮음 / 시그널 없음 (→ 신호 품질을 위한 스위칭 시그널 35)

10.3.2.1 유량 방향 위한 스위칭 시그널

스위칭 시그널을 제공하여 유량 방향 변화가 모니터링될 수 있습니다.

디바이스에 “유량 방향” 텍스트가 있는 화살표는 positive한 유량 방향을 나타냅니다. 유량 측정방향은 파라메터 [Fdir]를 사용하여 역방향시킬 수 있습니다.

참고: 유량방향 (→ 48)

관류량이 negative 유량 방향 (- LFC)(1)으로 세팅된 최소 관류량 아래로 떨어질 때까지 출력이 켜집니다.

그 후에 다음이 적용됩니다:

• 관류량이 + LFC (2)를 초과하면 출력이 스위칭 ON 됩니다.
• 관류량이 - LFC (3) 미만이면 출력이 스위칭 OFF 됩니다.

LFC = 낮은 유량 차단: Low flow cut-off (→ 47).

그림 13: 스위칭 시그널로 유량 방향 모니터링

+Q Positive 유량 방향에서의 관류량

-Q Negative 유량 방향에서의 관류량

+LFC Positive 유량 방향에서의 최소 관류량 (낮은 유량 차단)

-LFC Negative 유량 방향에서의 최소 관류량 (낮은 유량 차단)

디바이스 키를 통한 파라메터 세팅: 유량 방향을 위한 스위칭 시그널

▶ [EF] > [OUTx] 메뉴로 이동합니다.
▶ [oux] > [dOU] 를 선택하고 [Fdir]로 세팅합니다.

IO-Link를 통한 파라메터 세팅: 유량 방향을 위한 스위칭 시그널

▶ [파라메터] > [출력 설정]으로 이동합니다.
▶ [oux]를 선택하고 [dOU]로 세팅합니다.
▶ [dFUx]를 선택하고 [유량 방향]을 세팅합니다.

10.3.2.2 신호 품질을 위한 스위칭 시그널

디바이스는 시그널 품질이 정상 작동에서 이탈할 때 스위칭 시그널을 제공합니다.

센서의 신호 품질은 매체의 불규칙성 (예: 강한 난기류, 기포, 입자 또는 빌드업)에 의해 영향을 받을 수 있습니다.

디바이스는 신호 품질을 3단계로 감지합니다:

신호 품질	설명	작동상태 LED	스위칭 출력
보릉	디바이스가 제한 없이 작동 (정상 작동)	녹색으로 점등	On
낮음	신호 품질에 문제가 있지만 여전히 사양 범위 내에서 작동	청색으로 점등	OFF
신호 없음	매체가 없거나 신호가 생성될 수 없음	적색으로 점멸	OFF

디바이스 키를 통한 파라메터 세팅: 시그널 품질을 위한 스위칭 시그널

▶ [EF] > [OUTx] 메뉴로 이동합니다.
▶ [oux] > [dOU] 를 선택하고 [Sig. Q]로 세팅합니다.

IO-Link를 통한 파라메터 세팅: 시그널 품질을 위한 스위칭 시그널

▶ [파라메터] > [출력 설정]으로 이동합니다.
▶ [oux]를 선택하고 [dOU]로 세팅합니다.
▶ [dFUx]를 선택하고 [시그널 품질 감지]로 세팅합니다.

10.3.3 소모량 모니터링 (토탈라이저 기능)

디바이스는 3개의 내부 수량계를 보유합니다 (토탈라이저 Vol.1, Vol.2 및 Vol. L). 토탈라이저는 소모량을 지속적으로 합산하여 디스플레이와 IO-Link 인터페이스를 통해 이 프로세스 값을 제공합니다.

토탈라이저	프로세스 값	IO-Link를 통한 읽기 액세스
Vol.1	소모량 1(이 값은 스위칭 또는 펼스 시그널에 의한 소모량 모니터링에 사용됨)	주기적
Vol.2	소모량 2	주기적
Vol. L	전체 수명 동안 소모량 (수명 토탈라이저)	주기적

토탈라이저 Vol.1 및 Vol.2는 소모량을 합산할때 유량 방향을 고려합니다: 토탈라이저 카운팅 방법 (→ 51).

OUT1 및 OUT2를 소모량 모니터링에 동시에 사용할 수 없습니다.

현재 소모량 외에도 마지막 리셋되기 전의 값이 저장됩니다. 이 값과 마지막 재설정 이후의 시간 또한 디스플레이됩니다.

토탈라이저는 일정한 간격으로 총 관류량을 저장합니다. 전압이 끊어진 후 이 값은 현재 미터 (meter)값으로 사용될 수 있습니다. 시간-제어 리셋이 설정되는 경우, 설정된 리셋 간격의 경과 시간도 저장됩니다. 즉, 데이터 손실 시간이 1분까지 가능할 수 있습니다.

또한 다음을 참조하십시오: 토탈라이저 값 읽기 (→ 60).

소모량 측정의 정확도는 관류량 측정의 정확도에 따라 달라집니다.

소모량 모니터링을 위해 스위칭 시그널 또는 펄스 신호를 제공할 수 있습니다.

• 참고: 스위칭 시그널 토탈라이저 (→ 36)

- 참고: 펄스 시그널 토탈라이저 (→ 37)

10.3.3.1 스위칭 시그널 토탈라이저

소모량 모니터링을 위하여 스위칭 시그널이 제공될 수 있습니다.

Vol.1 토탈라이저가 [ImPS]에서 세팅한 관류량을 합산하면 출력에서 스위칭 시그널이 제공됩니다. 토탈라이저 재설정이 수행될 때까지 출력은 스위칭 상태를 유지합니다.

토탈라이저 Vol.1 및 Vol.2에 대한 토탈라이저 재설정은 파라메터 [rTo1] 또는 [rTo2]를 통해 세팅될 수 있습니다. 토탈라이저가 재설정되면 계량작업이 다시 시작됩니다.

• [rTox] = OFF:
토탈라이저의 자동 재설정이 꺼졌습니다.
재설정은 수동으로 또는 오버플로우 경우에 수행됩니다.

• [rTox] = ...h/d/w (시간/일/주):

세팅 시간 후, 토탈라이저 자동 재설정

• 세팅 시간 전에 토탈라이저 Vol.1이 관류량 [ImPS]에 도달하면 자동 재설정이 수행되지 않습니다. 출력은 토탈라이저 Vol.1이 수동으로 또는오버플로우를 통해 재설정할 때까지 스위칭상태를 유지합니다.
• Totaliser Vol.2는 [ImPS]의 세팅과 무관합니다. 스위칭 및 펄스 시그널에는 카운트가 고려되지 않습니다.

토탈라이저는 [rTox] 파라메터를 통하여 언제든지 수동으로 재설정됩니다. 토탈라이저 Vol.1은 핀 2의 외부 신호를 통해 추가로 재설정할 수 있습니다.

또한 다음을 참조하십시오: 토탈라이저 재설정 (→ 49).

디바이스 키를 통한 파라메터 세팅: 스위칭 시그널 토탈라이저

√ 측정의 표준단위가 선택됩니다: [EF] > [CFG] > [uni.x].
√ [rTox]가 세팅됩니다. [EF] > [TOTL] > [rTox].
▶ [EF] > [OUTx]로 이동하여 출력 OUTx를 설정합니다.
▶[SELx]를 선택하고 프로세스 값을 세팅합니다: [FLOW].
▶ [ou1] 또는 [ou2]를 선택하고 [ImP]로 세팅합니다.
▶[ImPSx]를 선택하고 출력이 전환되는 관류량을 세팅합니다.
- 세팅 영역을 선택하기 위하여 ▲ 또는 ▼를 누릅니다.
- 세팅 범위를 확인하기 위하여 위하여 ●를 짧게 누릅니다.
- 원하는 숫자값을 세팅하기 위하여 ▲ 또는 ▼ 버튼을 누릅니다.
- ●을 짧게 눌러 원하는 값을 적용합니다.
▶[ImPRx]를 선택하고, [아니오]로 세팅합니다.

[ImPS] 및 [ImPR]에 대한 파라메터 세팅은 메인 메뉴에서 나중에 변경할 수 있습니다.

IO-Link를 통한 파라메터 세팅:스위칭 시그널 토탈라이저

√ 측정의 표준단위가 선택됩니다: [파라메터] > [기본 세팅] > [uni.x].
√ [rTox]가 세팅됩니다. [파라메터] > [토탈라이저] > [rTox].
▶ [파라메터] > [출력 설정]으로 이동합니다.
▶[SELx]를 선택하고 프로세스 값을 세팅합니다: [FLOW].
▶ [ou1] 또는 [ou2]를 선택하고 [ImP]로 세팅합니다.
▶ [파라메터] > [펄스 출력 x]를 선택합니다.
▶[ImPSx]를 선택하고 출력이 전환되는 관류량을 세팅합니다.
▶ [ImPRx]를 선택하고, [아니오]로 세팅합니다.

10.3.3.2 펄스 시그널 토탈라이저

소모량 모니터링을 위하여 펼스 시그널이 제공됩니다.

[IMPS]에서 세팅된 관류량 (펄스값)에 도달할 때마다 출력은 펄스 시그널을 제공합니다.

펄스 시그널은 출력을 짧게 스위칭 on 그리고 off하는 것으로 구성됩니다. 디바이스의 스위칭 상태 LED 에 스위칭 작동이 디스플레이되지 않습니다.

필스 시그널은 IO-Link 인터페이스를 통해 사용할 수 없습니다.

디바이스 키를 통한 파라메터 세팅: 펄스 시그널 토탈라이저

√ 측정의 표준단위가 선택됩니다: [EF] > [CFG] > [uni.x].
▶ [EF] > [OUTx]로 이동하여 출력 OUTx를 설정합니다.
▶ [SELx]를 선택하고 프로세스 값을 세팅합니다: [FLOW].
▶ [ou1] 또는 [ou2]를 선택하고 [ImP]로 세팅합니다.
▶[ImPSx]를 선택하고 1 펼스가 제공되는 관류량을 세팅합니다 (펄스값).
- 세팅 영역을 선택하기 위하여 ▲ 또는 ▼를 누릅니다.
- 세팅 범위를 확인하기 위하여 위하여 ●를 짧게 누릅니다.
- 원하는 숫자값을 세팅하기 위하여 ▲ 또는 ▼ 버튼을 누릅니다.
- ●을 짧게 눌러 원하는 값을 적용합니다.
▶ [ImPRx]를 선택하고 [예]로 세팅합니다.

[ImPS] 및 [ImPR]에 대한 파라메터 세팅은 메인 메뉴에서 나중에 변경할 수 있습니다.

IO-Link를 통한 파라메터 세팅: 펄스 시그널 토탈라이저

√ 측정의 표준단위가 선택됩니다: [파라메터] > [기본 세팅] > [uni.x].
▶[파라메터] > [출력 설정]으로 이동합니다.
▶ [SELx]를 선택하고 프로세스 값을 세팅합니다: [FLOW].
▶ [ou1] 또는 [ou2]를 선택하고 [ImP]로 세팅합니다.
▶ [파라메터] > [펄스 출력 x]를 선택합니다.
▶ [ImPSx]를 선택하고 1 펼스가 제공되는 관류량을 세팅합니다 (펄스값).
▶ [ImPRx]를 선택하고 [예]로 세팅합니다.

10.3.4 아날로그 시그널

유닛은 프로세스 값에 비례하는 4...20 mA의 아날로그 시그널을 제공합니다.

측정영역은 확장축소될 수 있습니다:

• [ASP]는 어떤 측정값이 출력 시그널 4 mA 인지를 결정합니다.
  • [AEP]는 어떤 측정값이 출력 시그널 20 mA 인지를 결정합니다.

ASP와 AEP 간의 최소간격 = 측정영역 최종값의 20%

측정값이 측정범위를 벗어나거나 내부 에러가 발생한 경우, 다음 그림에 표시된 전류 신호가 제공됩니다.

디스플레이 영역을 벗어난 측정값 또는 고장이 발생한 경우, 메시지가 디스플레이됩니다 (cr. UL, UL, OL, cr. OL, Err).

그림 14: IEC 60947-5-7 표준을 준수한 아날로그 출력 특성

A:	아날로그 시그널	MAW:	측정영역의 초기값
B:	프로세스 값	MEW:	측정영역의 최종값
1:	감지 영역	ASP:	아날로그 시작 포인트
2:	디스플레이 영역	AEP:	아날로그 종료 포인트
3:	측정영역	UL:	디스플레이 영역 미만
4:	확장된 측정 영역	cr. UL:	감지 영역 미만
Q:	유량	OL:	디스플레이 영역 초과
T:	온도	Cr. OL:	감지 영역 초과

Negative 유량값은 [Fdir]에서 세팅한 유량 방향의 반대방향을 의미합니다. 참고: 유량방향 (→ 48)

10.3.4.1 디바이스 키를 통한 파라메터 세팅: 아날로그 시그널

√ 측정의 표준단위가 선택됩니다: [EF] > [CFG] > [uni.x].
▶ [EF] > [OUT2]로 이동하여 출력 OUT2를 설정합니다.
▶ [SEL2]를 선택하고, 프로세스 값을 세팅합니다. [FLOW] 또는 [TEMP].

▶ [ou2]를 선택하고 기능을 세팅합니다: [I] (아날로그 시그널 4...20 mA.).
▶ [ASP2]를 선택하고 출력 시그널이 4 mA인 측정값을 세팅합니다.
▶ [AEP2]를 선택하고 출력 시그널이 20 mA인 측정값을 세팅합니다.

파라메터 세팅 [ASP] 및 [AEP]는 나중에 메인 메뉴에서 변경할 수 있습니다.

10.3.4.2 IO-Link를 통한 파라메터 세팅: 아날로그 시그널

√ 측정의 표준단위가 선택됩니다: [파라메터] > [기본 세팅] > [uni.x].
▶ [파라메터] > [출력 설정]으로 이동합니다.
▶ [SEL2]를 선택하고, 프로세스 값을 세팅합니다. [FLOW] 또는 [TEMP].
▶ [ou2]를 선택하고 기능을 세팅합니다: [I] (아날로그 시그널 4...20 mA.).
▶[파라메터] > [아날로그 출력 2]를 선택합니다.
▶ [유량] 또는 [온도]로 이동합니다.
▶[ASP2_FLOW] 또는 [ASP2_TEMP]를 선택하고 출력 시그널이 4 mA인 측정값을 세팅합니다.
▶[AEP2_FLOW] 또는 [AEP2_TEMP]를 선택하고 출력 시그널이 20 mA인 측정값을 세팅합니다.

10.3.5 주파수 시그널

디바이스는 프로세스 값에 비례하는 주파수 시그널을 제공합니다.

주파수 시그널은 확장 축소가 가능합니다:

• [FrPx]는 측정된 상위값에 도달했을 때 제공되는 주파수 시그널 (Hz)를 정의합니다.
  측정영역은 확장될 수 있습니다:
  • [FSPx]는 주파수 신호가 제공되는 낮은 측정값을 정의합니다.
• [FEPx]는 출력 시그널이 [FrPx]에서 세팅된 주파수인 상위 측정값을 정의합니다.

[FSPx]는 온도측정에만 사용 가능합니다. [FSPx]와 [FEPx] 사이의 최소간격 = 측정영역 최종값의 20 %

측정값이 측정 영역을 벗어나거나 내부 에러가 발생한 경우, 다음 그림에 표시된 주파수 시그널이 제공됩니다.

디스플레이 영역을 벗어난 측정값 또는 고장이 발생한 경우, 메시지가 디스플레이됩니다 (UL, OL, Err).

주파수 시그널 유량:

그림 15: 출력 특성 주파수 출력, 유량

A:	주파수 시그널	MAW:	측정영역의 초기값
B:	유량	MEW:	측정영역의 최종값
1:	디스플레이 영역	FEPx:	주파수 최종 포인트
2:	측정영역	FrPx:	측정 상한값에 대한 주파수 시그널 (Hz)
3:	확장된 측정 영역	OL:	디스플레이 영역 초과

Err: 오류

주파수 시그널 온도:

그림 16: 출력 특성 주파수 출력, 온도

A:	주파수 시그널	MAW:	측정영역의 초기값
B:	온도	MEW:	측정영역의 최종값
1:	디스플레이 영역	FSPx:	주파수 시작 포인트
2:	측정영역	FEPx:	주파수 최종 포인트
3:	확장된 측정 영역	FrPx:	측정 상한값에 대한 주파수 시그널 (Hz)
Err:	오류	OL:	디스플레이 영역 초과
		UL:	디스플레이 영역 미만

10.3.5.1 디바이스 키를 통한 파라메터 세팅: 주파수 시그널

√ 측정의 표준단위가 선택됩니다: [EF] > [CFG] > [uni.x].

▶ [EF] > [OUT1]로 이동하여 출력 OUT1를 설정합니다.
▶ [SEL1]를 선택하고 프로세스 값을 세팅합니다: [FLOW] 또는 [TEMP].
▶ [ou1]를 선택하고 [FRQ]로 세팅합니다.
▶ [FSP1]을 선택하고, 0 Hz가 출력되는 하한 측정값을 세팅합니다.

[FSP1]는 온도 측정에만 사용가능 합니다.

▶ [FEP1]를 선택하고, [FrP1]에서 세팅된 주파수 (= 100 %)가 출력되는 상한 측정값을 설정합니다.
▶ [FrP1]을 선택하고, 상한 측정값에 대한 주파수를 Hz로 세팅합니다.

[FSP], [FEP] 그리고 [FrP]에 대한 파라메터 세팅은 나중에 메인 메뉴에서 변경할 수 있습니다.

10.3.5.2 IO-Link를 통한 파라메터 세팅: 주파수 시그널

√ 측정의 표준단위가 선택됩니다: [파라메터] > [기본 세팅] > [uni.x].

▶ [파라메터] > [출력 설정]으로 이동합니다.
▶ [SEL1]를 선택하고 프로세스 값을 세팅합니다: [FLOW] 또는 [TEMP].
▶ [ou1]를 선택하고 [FRQ]로 세팅합니다.
▶ [파라메터] > [주파수 출력 1]로 이동합니다.
▶[FrP1]을 선택하고, 상한 측정값에 대한 주파수를 Hz로 세팅합니다.
▶ [유량] 또는 [온도]로 이동합니다.
▶ [FEP1_FLOW] / [FEP1_TEMP]을 선택하고, [FrP1]에서 세팅된 주파수 (= 100 %)가 출력되는 상한 측정값을 세팅합니다.
▶ [FSP1 - TEMP]를 선택하고, 0 Hz가 출력되는 하한 측정값을 세팅합니다.

[FSP1]는 온도측정에만 사용가능 합니다.

10.3.6 출력의 오류 동작

OUTx 출력의 반응이 오류인 경우, 파라메터 [FOUx]를 통하여 세팅될 수 있습니다. 선택된 출력 기능에 따라 오류의 경우, 다음 시그널이 제공됩니다:

- 스위칭 시그널:

[FOUx]	프로세스 값 [SELx]	출력 시그널	설명
On	모든 프로세스 값	오류의 경우, 출력이 ON 됩니다.	결함이 있는 프로세스 값이 존재하는 즉시 디바이스는 모든 프로세스 값을 무효로 세팅합니다.
OFF	모든 프로세스 값	오류의 경우, 출력이 OFF 됩니다.
OU	유량	오류의 경우, 출력이 OFF 됩니다.	프로세스 값 "유량"에 결함이 있는 경우,디바이스는 프로세스 값 "온도"를 계속제공합니다.
	온도	오류의 경우, 출력이 ON 됩니다.	프로세스 값 "온도"에 결함이 있는 경우,디바이스는 프로세스 값 "유량"을 계속제공합니다.

- 아날로그 시그널:

[FOUx]	프로세스 값 [SELx]	출력 시그널	설명
On	모든 프로세스 값	오류 시, 출력은 21.5 mA로 이동합니다.	결함이 있는 프로세스 값이 존재하는 즉시 디바이스는 모든 프로세스 값을 무효로 세팅합니다.
OFF	모든 프로세스 값	오류 시, 출력은 3.5 mA로 이동합니다.
OU	유량	오류 시, 출력은 3.5 mA로 이동합니다.	프로세스 값 "유량"에 결함이 있는 경우, 디바이스는 프로세스 값 "온도"를 계속 제공합니다.
	온도	오류 시, 출력은 21.5 mA로 이동합니다.	프로세스 값 "온도"에 결함이 있는 경우, 디바이스는 프로세스 값 "유량"을 계속 제공합니다.

- 주파수 시그널:

[FOUx]	프로세스 값 [SELx]	출력 시그널	설명
On	모든 프로세스 값	오류 시, 출력은 [FrPx]의 130%로 이동합니다.	결함이 있는 프로세스 값이 존재하는 즉시 디바이스는 모든 프로세스 값을 무효로 세팅합니다.
OFF	모든 프로세스 값	오류 시, 출력은 0 Hz로 이동합니다.
OU	유량	오류 시, 출력은 0 Hz로 이동합니다.	프로세스 값 "유량"에 결함이 있는 경우,디바이스는 프로세스 값 "온도"를 계속제공합니다.
	온도	오류 시, 출력은 [FrPx]의 130%로 이동합니다.	프로세스 값 "온도"에 결함이 있는 경우,디바이스는 프로세스 값 "유량"을 계속제공합니다.

파라메터 [FOU]는 펄스 신호, 유량 방향 및 시그널 품질에 대한 진단 신호 및 IO-Link 프로세스 데이터 전송에 영향을 주지 않습니다.

10.3.6.1 디바이스 키를 통한 파라메터 세팅: 출력의 오류 동작

▶ [EF] > [OUTx] 메뉴로 이동합니다.
▶ [FOUx]를 선택하고, OUTx에 대한 오류 행동을 세팅합니다: [On], [OFF], [OU].

10.3.6.2 IO-Link를 통한 파라메터 세팅: 출력의 오류 동작

▶ [파라메터] > [출력 설정]으로 이동합니다.
▶ [FOUx]를 선택하고, OUTx에 대한 오류 행동을 세팅합니다: [On], [OFF], [OU].

10.3.7 출력 Off

출력 시그널은 비활성화될 수 있습니다. 그런 다음 출력은 높은 임피던스로 이동합니다.

OUT1의 IO-Link 인터페이스를 통한 통신은 활성 상태로 유지됩니다.

10.3.7.1 디바이스 키를 통한 파라메터 세팅: 출력 Off

▶ [EF] > [OUTx] 메뉴로 이동합니다.
▶[SELx]를 선택하고 [OFF]로 세팅합니다.

10.3.7.2 IO-Link를 통한 파라메터 세팅: 출력 Off

▶ [파라메터] > [출력 설정]으로 이동합니다.
▶ [oux]를 선택하고 [OFF]로 세팅합니다.

10.4 어플리케이션 설정

이 챇터에서는 고객별 어플리케이션에 적용하기 위한 세팅 옵션에 대해 설명합니다.

10.4.1 가이드된 설치

설치 wizard는 디바이스의 빠르고 쉬운 파라메터 세팅을 위하여 사용될 수 있습니다. 화면의 지침은 사용자에게 전체 파라메터 세팅 프로세스를 안내합니다.

또한 다음을 참조하십시오:설치 wizard를 통한 안내된 설치.

10.4.1.1 디바이스 키를 통한 파라메터 세팅: 안내된 설치

▶ 메뉴 [EF] > [CFG]로 이동합니다.
▶ [Guide]를 선택하고 [예]로 세팅합니다.

10.4.2 측정의 표준 단위

프로세스 값이 표준으로 표시되는 측정 단위가 선택될 수 있습니다. 모든 추가 파라메터 세팅은 이 단위를 기반으로 합니다.

선택가능한 값:

- 유량:

• SUxxx0: l/min; l/h; m³/h; m/s.
• SUxxx1: l/min; l/h; m³/h; m/s; gal/min; gal/h; ft/s; oz/min.

- 온도:

• SUxxx0: °C
• SUxxx1: °C 또는 °F

10.4.2.1 디바이스 키를 통한 파라메터화: 측정의 표준 단위

▶ 메뉴 [EF] > [CFG]로 이동합니다.
▶[uni. F]를 선택하고, 측정단위를 세팅합니다.
▶[uni. T]를 선택하고, 측정단위를 세팅합니다.

10.4.2.2 IO-Link를 통한 파라메터 세팅: 측정 표준 단위

▶ [파라메터] > [셋업]을 선택합니다.
▶[uni. F]를 선택하고, 측정단위를 세팅합니다.
▶[uni. T]를 선택하고, 측정단위를 세팅합니다.

10.4.3 OUT1 및 OUT2에 대한 프로세스 값

두 출력 모두에 대하여 모니터링되는 프로세스 값을 선택할 수 있습니다. 모든 추가 파라메터 세팅은 이선택을 기반으로 합니다.

선택가능한 값:

• TEMP: 온도
• FLOW: 유량

10.4.3.1 디바이스 키를 통한 파라메터 세팅: 프로세스 값 OUT1과 OUT2

▶ [EF] > [OUTx] 메뉴로 이동합니다.
▶ [SELx] 를 선택하고, 출력 OUTx에 대한 프로세스 값을 세팅합니다.

10.4.3.2 IO-Link를 통한 파라메터화: 프로세스 값 OUT1과 OUT2

▶ [파라메터] > [출력 설정]으로 이동합니다.
▶ [SELx] 를 선택하고, 출력 OUTx에 대한 프로세스 값을 세팅합니다.

10.4.4 댐핑

dém핑 시간을 통해 프로세스 값의 급격한 변화를 점점 작아지게 할 수 있습니다.

dém핑 시간 [dAP]은 출력 신호가 최종 값의 63 %에 도달한 측정값이 갑작스럽게 변화된 후의 초 (second) 수를 세팅하는 데 사용할 수 있습니다. 세팅된 댐핑 시간은 IO-Link 인터페이스를 통하여 스위칭 출력, 아날로그 출력, 디스플레이 및 프로세스 값 전송을 안정화합니다.

dém핑 시간이 센서의 반응시간에 추가됩니다 (→ 기술 데이터).

UL 및 OL 시그널은 댐핑시간을 고려하여 정의됩니다.

측정값 댐핑은 프로세스 값 유량에만 영향을 미칩니다.

10.4.4.1 디바이스 키를 통한 파라메터 세팅: 측정값 댐핑

▶ 메뉴 [EF] > [CFG]로 이동합니다.
▶ [dAP]를 선택하고, 초단위의 댐핑시간을 세팅합니다 (t-값 63 %).

10.4.4.2 IO-Link를 통한 파라메터 세팅: 측정값 댐핑

▶ [파라메터] > [ dém핑]으로 이동합니다.
▶ [dAP]를 선택하고, 초단위의 댐핑시간을 세팅합니다 (τ-값 63 %).

10.4.5 스위칭 출력의 출력 양극성

파라메터 [P-n]를 사용하여 PnP 또는 nPn을 세팅합니다.

10.4.5.1 디바이스 키를 통한 파라메터화: 출력 양극성

▶ 메뉴 [EF] > [CFG]로 이동합니다.
▶ [P-n]을 선택하고 [PnP] 또는 [nPn]을 세팅합니다.

10.4.5.2 IO-Link를 통한 파라메터 세팅: 출력 극성:

▶ [파라메터] > [셋업]을 선택합니다.
▶ [P-n]을 선택하고 [PnP] 또는 [nPn]을 세팅합니다.

10.4.6 Low flow cut-off

저유량 차단 [LFC] 기능으로 소량의 관류량을 억제할 수 있습니다. LFC 값 이하의 관류량은 센서에 의하여 정지상태 (Q = 0)로 평가됩니다.

10.4.6.1 디바이스 키를 통한 파라메터 세팅: low flow cut-off

▶ 메뉴 [EF] > [CFG]로 이동합니다.
▶[LFC]를 선택하고 유량이 정지상태로 평가된 한계값을 세팅합니다.

10.4.6.2 IO-Link를 통한 파라메터 세팅: low flow cut-off

▶ [파라메터] > [더 많은 세팅] > [유량].
▶[LFC]를 선택하고 유량이 정지상태로 평가된 한계값을 세팅합니다.

10.4.7 매체

센서는 각 매체에 대해 다양한 특성 곡선을 제공합니다. [MEdl] 파라메터를 통해 선택될 수 있습니다.

선택가능한 값:

• [H2O]: 물
• [OIL46]: 고점도 오일 (점도: 40 °C의 경우, 30...68 mm²/s / 104 °F의 경우, 30...68 cSt)

10.4.7.1 디바이스 키를 통한 파라메터 세팅: 매체

▶ 메뉴 [EF] > [CFG]로 이동합니다.
▶ [MEdI]를 선택하고 매체를 세팅합니다.

10.4.7.2 IO-Link를 통한 파라메터 세팅: 매체

▶ [파라메터] > [매체]를 선택합니다.
▶ [MEdl]를 선택하고 매체를 세팅합니다.

10.4.8 유량방향

사용자가 positive 유량 방향을 정의할 수 있습니다.이 세팅은 다음 기능에 영향을 줍니다:

• 소모량 모니터링 (→ 토탈라이저 카운팅 방법 ☐ 51)
• 스위칭 시그널을 통한 유량 방향 모니터링 (→ 유량 방향 위한 스위칭 시그널 34)

디바이스에 "유량 방향"이라는 텍스트가 있는 화살표는 positive 유량 방향 (공장설정상태)을 나타냅니다. 유량 측정방향은 파라메터 [Fdir]를 사용하여 역방향시킬 수 있습니다.

+	공장설정상태의 유량 방향
-	공장설정상태와 반대되는 유량 방향

10.4.8.1 디바이스 키를 통한 파라메터 세팅: 유량방향

▶ 메뉴 [EF] > [CFG]로 이동합니다.
▶ [Fdir]를 선택하고, 매체 유량방향을 세팅합니다.

10.4.8.2 IO-Link를 통한 파라메터 세팅: 유량방향

▶ [파라메터] > [더 많은 세팅] > [유량].
▶ [Fdir]를 선택하고, 매체 유량방향을 세팅합니다.

10.4.9 캘리브레이션

캘리브레이션 계수 [CGA]는 센서의 온도-접도 호환성을 사용되는 매체 특성에 맞게 조정하는 데 사용됩니다. 캠클브레이션 계수는 유량 측정의 측정 특성 기울기에 영향을 좁니다.

측정 특성의 기울기 변화는 백분율로 표시됩니다. 공장설정상태는 [CGA] = 100% 입니다. 변경이 후에 캘리브레이션은 공장설정상태로 리셋될 수 있습니다.

그림 17: 측정 특성 캘리브레이션

1: 캘리브레이션 계수 [CGA]

2: 프로세스값

MW: 측정값

V0: 공장설정상태에서의 측정 특성

V1: 캘리브레이션 후 측정 특성 1

V2: 캘리브레이션 후 측정 특성 2

10.4.9.1 디바이스 키를 통한 파라메터 세팅: 캘리브레이션

▶ 메뉴 [EF] > [CFG]로 이동합니다.

▶ [CGA]를 선택하고 60 과 140% 사이 값을 세팅합니다 (100 % = 공장설정상태).

10.4.9.2 IO-Link를 통한 파라메터 세팅: 캘리브레이션

▶[파라메터] > [어플리케이션 설정]을 선택합니다.

▶ [CGA]를 선택하고 60과 140%사이값을 세팅합니다 (100% = 공장설정상태).

10.4.10 토탈라이저 재설정

토탈라이저 Vol.1 및 Vol.2는 다양한 방법으로 재설정될 수 있습니다:

1. 수동 재설정
2. 시간-제어된 재설정
3. 외부 시그널을 통한 재설정
4. 오버플로우를 통한 재설정 (최대 디스플레이 범위에 도달함)

토탈라이저 Vol. L은 재설정할 수 없습니다.

10.4.10.1 디바이스 키를 통한 파라메터 세팅: 토탈라이저 재설정

1. 수동 재설정:

▶ [EF] > [TOTL] 메뉴로 이동합니다.
▶ [rTox] > [Reset]을 선택하고 [예]로 세팅합니다.
▷ 토탈라이저가 재설정됩니다.

2.시간-제어된 재설정:

▶ [EF] > [TOTL] 메뉴로 이동합니다.
▶ [rTox]을 선택한 다음 시간을 주 (w), 일 (d) 또는 시간 (h) 단위로 세팅합니다.

▷ 세팅 후에 토탈라이저가 자동으로 재설정됩니다.

3. 외부 신호를 통한 재설정:

▶ [EF] > [OUT2] 메뉴로 이동합니다.
▶[ou2]를 선택하고 디지털 입력을 세팅합니다: [In. D].
▶ [DIn2]를 선택하고, 재설정 시그널을 세팅합니다:

• [HIGH]: 높은 시그널을 위한 재설정
- [LOW]: 낮은 시그널을 위한 재설정
• [+EDG]: 상승에지를 위한 재설정
- [-EDG]: 하강에지를 위한 재설정

핀2를 통해 재설정 신호를 수신하면 토탈라이저 Vol.1이 재설정됩니다.

외부 재설정은 토탈라이저 Vol.1에서만 가능합니다.

[DIn2]를 위한 파라메터 세팅은 나중에 메인 메뉴에서 변경할 수 있습니다.

4.오버플로우를 통한 재설정:

▶ [EF] > [TOTL] 메뉴로 이동합니다.
▶ [rTox]를 선택하고 [OFF]로 세팅합니다.
▷ 토탈라이저는 최대 표시 범위를 초과하는 즉시 재설정됩니다.

10.4.10.2 IO-Link를 통한 파라메터 세팅: 토탈라이저 재설정

1. 수동 재설정:

▶ [파라메터] > [토탈라이저]를 선택합니다.
▶ 명령 실행:
- [토탈라이저 1 재설정]
- [토탈라이저 2 재설정]

2. 시간-제어된 재설정:

▶ [파라메터] > [토탈라이저]를 선택합니다.
▶ [rTox]을 선택한 다음 시간을 주 (w), 일 (d) 또는 시간 (h) 단위로 세팅합니다.
▷ 세팅 후에 토탈라이저가 자동으로 재설정됩니다.

3. 외부 신호를 통한 재설정:

▶ [파라메터] > [출력 설정]으로 이동합니다.

▶ [ou2]를 선택하고 디지털 입력을 세팅합니다: [In. D].
▶ [파라메터] > [디지털 입력 2].
▶ [DIn2]를 선택하고, 재설정 시그널을 세팅합니다:

• [HIGH]: 높은 시그널을 위한 재설정
- [LOW]: 낮은 시그널을 위한 재설정
• [+EDG]: 상승에지를 위한 재설정
- [-EDG]: 하강에지를 위한 재설정

핀2를 통해 재설정 신호를 수신하면 토탈라이저 Vol.1이 재설정됩니다.

외부 재설정은 토탈라이저 Vol.1에서만 가능합니다.

4.오버플로우를 통한 재설정:

▶ [파라메터] > [토탈라이저]를 선택합니다.
▶ [rTox]를 선택하고 [OFF]로 세팅합니다.
▷ 토탈라이저는 최대 표시 범위를 초과하는 즉시 재설정됩니다.

10.4.11 토탈라이저 카운팅 방법

토탈라이저 Vol.1 및 Vol.2는 소모량을 합산할 때 유량 방향을 고려합니다. 파라메터 [FProx]를 통해 다음과 같은 카운팅 방법을 정의할 수 있습니다:

[FProx]	카운팅 방법
0+	Negative 관류량 값 (표시된 유량방향에 반대방향)은 합산 시 고려하지 않습니다.
-0	Positive 관류량 값 (표시된 유량방향에 해당)은 합산에 고려되지 않습니다.
-+	Negative 유량값은 소모량에서 차감됩니다.
++	모든 관류량 값은 관류량 방향과 무관하게 합산됩니다.

탭 1: 토탈라이저 카운팅 방법

Vol. L의 카운팅 방법은 세팅될 수 없습니다. 수명 토탈라이저는 유량방향에 무관하게 모든 관류량을 합산합니다.

그림 18: 소모량을 합산할때 관류량 방향을 고려합니다.

+Q: positive 방향의 관류량

Q negative 방향의 관류량

V: 관류량 절대값 (= negative 그리고 positive 관류량의 합계)

1: 관류량이 negative 방향으로 변경됩니다.
2: 관류량이positive 방향으로 변경됩니다

관류량 방향이 변경되면 최소 관류량이 고려됩니다. 참고: 유량 방향 위한 스위칭 시그널 (→ 34)

10.4.11.1 디바이스 키를 통한 파라메터 세팅: 토탈라이저의 카운팅 방법

▶ [EF] > [TOTL] 메뉴로 이동합니다.
▶ [FPro1]를 선택하고 토탈라이저 Vol.1에 대한 카운팅 방법을 세팅합니다.
▶ [FPro2]를 선택하고 토탈라이저 Vol.2에 대한 카운팅 방법을 세팅합니다.

10.4.11.2 IO-Link를 통한 파라메터 세팅: 토탈라이저의 카운팅 방법

▶ [파라메터] > [토탈라이저]를 선택합니다.
▶ [FPro1]를 선택하고 토탈라이저 Vol.1에 대한 카운팅 방법을 세팅합니다.
▶ [FPro2]를 선택하고 토탈라이저 Vol.2에 대한 카운팅 방법을 세팅합니다.

10.4.12 잠금 / 잠금해제

디바이스는 전자적 잠금기능을 제공하여 원치않는 세팅을 방지합니다.

이 잠금은 디바이스 키를 통해 세팅이 변경되는 것을 방지합니다.

공장설정상태: 해제상태

10.4.12.1 디바이스 키를 통한 파라메터 세팅: 잠금 / 잠금해제

잠금:

▶ 본 제품이 일반 작업모드에 있는지 확인해 주십시오.
▶ [▲] 그리고 [▼] 버튼을 [Loc]이 디스플레이될 때까지 10초동안 동시에 누릅니다.

잠금해제:

▶ 본 제품이 일반 작업모드에 있는지 확인해 주십시오.
▶ [▲] 그리고 [▼] 버튼을 [uLoc]이 디스플레이 될 때까지 10초동안 동시에 누릅니다.

10.4.12.2 IO-Link를 통한 파라메터 세팅: 잡금 / 잡금해제

▶ 본 제품이 일반 작업모드에 있는지 확인해 주십시오.
▶ [파라메터] > [디스플레이 세팅]으로 이동합니다.
▶ [Loc]버튼을 선택하고 잠금을 세팅합니다.
▷ 잠금해제는 디바이스에서 가능합니다.

-또는-

▶ [파라메터] > [세팅 더 보기]를 선택합니다.
▶ [디바이스 액세스 잠금]을 선택합니다. [로컬 파라메터화] 그리고 [잠금] 또는 [잠금해제]로 세팅합니다.
▷ 잠금해제는 IO-Link를 통해서만 가능합니다.

10.4.13 디바이스 재설정

디바이스는 2가지 방법으로 재설정될 수 있습니다:

- [APPL] (어플리케이션 재설정): 파라메터 세팅 재설정 다음이 재설정됩니다:

-변경된 모든 어플리케이션 별 파라메터

IO-Link 데이터 스토리지가 활성화되면, 마스터에서 파라메터 업데이트가 트리거됩니다. 이렇게 하면 마스터에 설정된 파라메터가 디바이스에 다시 기록됩니다. 따라서 어폴리케이션 재설정이 효과가 없을 수 있습니다.

• [BtB] (Back to Box): 공장설정상태로 재설정 다음이 재설정됩니다:

• 변경된 모든 어플리케이션 별 파라메터
• 진단 파라메터, 상태 파라메터, 이벤트

- [어플리케이션 특정 태그], [기능 태그] 또는 [위치 태그]와 같은 쓰기 가능한 모든 디바이스 식별 파라메터

! Back to Box 재설정 후, 센서는 전압이 차단될 때까지 통신 및 측정작동을 일시 중단합니다. IO-Link 데이터 스토리지가 트리거되지 않습니다.

재설정을 수행하기 전에 공장설정상태 챔터에 자신의 세팅을 문서화하는 것이 좋습니다.

10.4.13.1 디바이스 키를 통한 파라메터 세팅: 디바이스 재설정

▶ [EF] > [rES]을 선택합니다.
▶ [APPL] 또는 [BtB]를 선택하고 [Yes]로 세팅합니다.
[BtB]가 선택된 경우에만 해당됩니다:
▶ 전압 공급장치를 분리했다가 다시 연결하십시오.
▷ 디바이스가 재부팅됩니다.

10.4.13.2 IO-Link를 통한 파라메터 세팅: 디바이스 재설정

▶ [파라메터] > [기본 설정]을 선택합니다.
▶ 명령 실행: [어플리케이션 재설정] 또는 [Back to Box].
BtB가 선택된 경우에만 해당됩니다:
▶ 전압 공급장치를 분리했다가 다시 연결하십시오.
▷ 디바이스가 재부팅됩니다.

10.5 디스플레이

10.5.1 디스플레이 언어

디스플레이 언어는 파라메터 [LanG]을 통하여 세팅될 수 있습니다.

선택가능한 언어:

• DE: 독일어
• EN: 영어
- ES: 스페인어

• FR: 불어
• IT: 이태리어
  JP:일본어
• KOR: 한국어
• PT: 포르투갈어
  • CN: 중국어

10.5.1.1 디바이스 키를 통한 파라메터 세팅: 디스플레이 언어

▶ 메뉴 [EF] > [DIS]로 이동합니다.
▶ [LanG]를 선택하고 언어를 세팅합니다.

10.5.1.2 IO-Link를 통한 파라메터 세팅: 디스플레이 언어

▶ [파라메터] > [기본 설정]을 선택합니다.
▶ [LanG]를 선택하고 언어를 세팅합니다.

10.5.2 디스플레이 회전

가독성을 높이기 위해 파라메터 [diS. R]를 사용하여 디스플레이의 텍스트를 시계 방향으로 회전합니다. 선택가능한 값:

• 0°(회전하지 않음)
  • 90°
  • 180°
  • 270°

10.5.2.1 디바이스 키를 통한 파라메터 세팅: 디스플레이 회전

▶ 메뉴 [EF] > [DIS]로 이동합니다.
▶[diS. R]를 선택하고 디스플레이 회전 세팅:

10.5.2.2 IO-Link를 통한 파라메터 세팅: 디스플레이 회전

▶[파라메터] > [디스플레이 세팅]으로 이동합니다.
▶[diS. R]를 선택하고 디스플레이 회전 세팅:

10.5.3 디스플레이 명도

디스플레이 언어는 파라메터 [diS. B]를 통하여 세팅될 수 있습니다.

선택가능한 값:

• 25%
- 50%
- 75%
• 100%
- OFF: 에너지 절약 모드. 동작 모드에서 디스플레이가 스위치 off 됩니다. 디스플레이가 스위치 off 되는 경우, 오류 메시지가 IO-Link와 작동 상태 LED를 통해 표시됩니다. 아무 키나 놀러 디스플레이 활성화 30초 동안 사용하지 않으면 디스플레이가 다시 스위치 off 됩니다.

디바이스 내부 온도가 높게 측정되는 경우, 디스플레이 밝기가 자동으로 조정됨:

디바이스 내부 온도 > 64 °C: 밝기는 25% 감소됨

디바이스 내부 온도 ≥ 90°C: 디스플레이가 자동으로 꺼짐

10.5.3.1 디바이스 키를 통한 파라메터 세팅: 디스플레이 밝기

▶ 메뉴 [EF] > [DIS]로 이동합니다.
▶[diS. B]를 선택하고 디스플레이 밞기를 세팅합니다.

10.5.3.2 IO-Link를 통한 파라메터 세팅: 디스플레이 밝기

▶[파라메터] > [디스플레이 세팅]으로 이동합니다.
▶[diS. B]를 선택하고 디스플레이 밞기를 세팅합니다.

10.5.4 디스플레이 업데이트 비율

디스플레이의 업데이트 비율은 파라메터 [diS. U]를 통하여 세팅될 수 있습니다.

선택가능한 값:

• d1: 빠름
- d2: 매체
• d3: 느림

10.5.4.1 디바이스 키를 통한 파라메터 세팅: 디스플레이 업데이트 비율

▶ 메뉴 [EF] > [DIS]로 이동합니다.
▶[diS. U]를 선택하고 업데이트 속도를 세팅합니다.

10.5.4.2 IO-Link를 통한 파라메터 세팅: 디스플레이 업데이트 비율

▶[파라메터] > [디스플레이 세팅]으로 이동합니다.
▶[diS. U]를 선택하고 업데이트 속도를 세팅합니다.

10.5.5 디스플레이 레이아웃

파라메터 [diS. L]를 사용하여 기본적으로 디스플레이에 표시되는 프로세스 값을 선택합니다.

선택가능한 값:

• L1: 유량 현재 프로세스 값
• L2. Tem: 유량 및 온도에 대한 현재 프로세스 값
L2. Totl: 유량 및 토탈라이저 Vol.1에 대한 현재 프로세스 값
L3: 유량, 온도 및 토탈라이저 Vol.1에 대한 현재 프로세스 값
• L4: 유량 및 온도, 토탈라이저 Vol.1 및 신호 품질에 대한 현재 프로세스 값

L1

L2. Tem

L2. Totl

L3

L4

그림 19: 선택가능한 레이아웃

10.5.5.1 디바이스 키를 통한 파라메터 세팅: 디스플레이 레이아웃

▶ 메뉴 [EF] > [DIS]로 이동합니다.
▶[diS. L]를 선택하고 레이아웃으로 세팅합니다.

10.5.5.2 IO-Link를 통한 파라메터 세팅: 디스플레이 레이아웃

▶[파라메터] > [디스플레이 세팅]으로 이동합니다.
▶[diS. L]를 선택하고 레이아웃으로 세팅합니다.

10.5.6 디스플레이 색상 세팅

디스플레이의 글꼴 색상은 파라메터 [coL.x]을 통하여 세팅될 수 있습니다.

• [coL. F]: 유량 글꼴 색상
• [coL. T]: 온도 글꼴 색상

• [coL. V]: 토탈라이저 Vol.1 글꼴 색상

영구적인 글꼴 색상

유량, 온도 또는 토탈라이저의 디스플레이 글꼴 색상은 영구적으로 설정될 수 있습니다:

[coL. F] / [coL. T] / [coL. V]	글꼴 색상
bk/wh	흑색 및 흰색
rEd	적색
GrEn	녹색
황색	황색

색상 변경

또는 현재 프로세스 값에 따라 표시되는 유량 및 온도에 대해 색상 변경을 설정할 수 있습니다.

[coL. F] / [coL. T]	글꼴 색상
r-cF	적색 = 왼도영역 내 프로세스 값녹색 = 왼도영역 벗어난 프로세스 값
G-cF	녹색 = 왼도영역 내부 프로세스 값적색 = 왼도영역 벗어난 프로세스 값

“색상 변경”을 선택한 경우, 원도 한계가 세팅되어야 합니다:

[cFL. F]: 유량 하한값

[cFH. F]: 유량 상한값

[cFL. T]: 온도 하한값

[cFH. T]: 온도 상한값

한계 [cFL.x] 그리고 [cFH.x]는 측정범위 내에서 자유롭게 선택할 수 있으며, OUT1 및 OUT2에 세팅된 출력 기능과 무관합니다.

그림 20: 세팅 사례 [coL.x] = G-CF

10.5.6.1 디바이스 키를 통한 파라메터 세팅: 디스플레이 색상 세팅

▶ [EF] > [DIS] > [COLR]로 이동합니다.
▶[coL. F]를 선택하고 유량값에 대한 글꼴 색상을 선택합니다:

• ▶ 색상: [bk/wh], [red], [green], [yellow]
• 색상 변경: [r-cF], [G-cF]

색상 변경이 설정된 경우, [cFH. F]와 [cFL. F]를 통하여 유량 상한값 및 하한값을 세팅합니다.

▶[coL. T]를 선택하고 온도값에 대한 글꼴 색상을 선택합니다:
- 색상: [bk/wh], [red], [green], [yellow]
- 색상 변경: [r-cF], [G-cF]

색상 변경이 설정되면, [cFH. T]와 [cFL. T]를 통하여 온도 상한값 및 하한값을 세팅합니다.

▶[coL. V]를 선택하고 토탈라이저 값의 글꼴 색상을 선택합니다:
▶ 색상: [bk/wh], [red], [green], [yellow].

10.5.6.2 IO-Link를 통한 파라메터 세팅: 디스플레이 색상 세팅

▶[파라메터] > [디스플레이 세팅]으로 이동합니다.
▶[coL. F]를 선택하고 유량 값에 대한 글꼴 색상을 선택합니다.
- 색상: [bk/wh], [red], [green], [yellow]
- 색상 변경: [r-cF], [G-cF]

색상 변경이 설정된 경우, 유량 상한값 및 하한값을 세팅합니다: [파라메터] > [디스플레이 세팅] > [색상 변경을 위한 원도] > [유량]을 선택하고 [cFH. F]와 [cFL. F]로 세팅합니다.

▶[coL. T]를 선택하고 온도값에 대한 글꼴 색상을 고릅니다.
- 색상: [bk/wh], [red], [green], [yellow]
- 색상 변경: [r-cF], [G-cF]

색상 변경이 설정된 경우, 온도 상한값 및 하한값을 세팅합니다. [파라메터] > [디스플레이 세팅] > [색상 변경을 위한 원도] > [온도]를 선택하고 [cFH. T]와 [cFL. T]로 세팅합니다.

▶[coL. V]를 선택하고 토탈라이저 값의 글꼴 색상을 고릅니다:
- 색상: [bk/wh], [red], [green], [yellow]

10.6 진단 기능

디바이스는 광범위한 진단기능을 제공합니다.

진단 메시지는 출력 시그널로 제공됩니다. 또한, 스위칭 시그널 진단 (→ 33)을 참조하십시오.

이 챹터에서는 정보를 제공하지만 출력 시그널은 제공하지 않는 진단 기능에 대해 설명합니다.

10.6.1 토탈라이저 값 읽기

토탈라이저 Vol.1 및 Vol.2의 경우, 언제든지 다음 값을 읽을 수 있습니다:

• 현재 관류량 (= 마지막 재설정 이후 소모량)
• 최근 재설정 이전 소모량
• 마지막 재설정 이후 경과된 분 단위 시간

토탈라이저 Vol. L의 경우, 전체 작동시간 동안 결정된 다음 값을 언제든지 읽을 수 있습니다.

• 선호 방향 관류량 (= positive 유량 방향)
• 비선호 방향 관류량 (= negative 유량 방향)

10.6.1.1 디바이스 키를 통한 읽기: 토탈라이저 값

▶ [EF] > [TOTL] 메뉴로 이동합니다.
▶ [Vol.x]을 선택하고 소모량 값을 읽습니다.

10.6.1.2 IO-Link를 통한 읽기: 토탈라이저 값

▶ [파라메터] > [토탈라이저]를 선택합니다.
▶ [Vol.x]을 선택하고 소모량 값을 읽습니다.

10.6.2 메모리

디바이스는 최대 및 최소 측정 프로세스 값을 저장합니다.

현재값은 디바이스의 디스플레이 또는 IO-Link 인터페이스를 통하여 읽을 수 있습니다.

선택가능한 값:

• 최소 유량값
• 최대 유량값
• 최소 온도값
• 최대 온도값

정상적인 작업조건 하에 유닛의 최초 작업이 시작됨과 동시에 메모리된 데이터 삭제를 권장합니다.

10.6.2.1 디바이스 키를 통한 읽기: 메모리

▶ [EF] > [DIAG] 메뉴로 이동합니다.
▶ 저장된 최소 및 최대 프로세스 값에 대한 값을 읽습니다.

10.6.2.2 IO-Link를 통한 파라메터 세팅: 메모리

메모리 표시:

▶ [파라메터] > [메모리] > [유량] 또는 [온도]를 선택합니다.
▶[Lo.x] 또는 [Hi.x]를 선택하여 측정된 최고 또는 최저 프로세스 값을 표시합니다.

메모리 지우기:

▶ 명령 실행:
• [Hi.x 및 Lo.x 메모리 재설정]
• [Lo.x 메모리 재설정]
• [Hi.x 메모리 재설정]

10.6.3 작동시간 카운터

첫번째 설정 이후의 작동시간은 디바이스에 저장됩니다.

파라메터는 IO-Link 인터페이스를 통해 읽을 수 있습니다.

▶ [파라메터] > [진단]을 선택합니다.
▶ [작동 시간] 및 읽기 값을 선택합니다.

10.6.3.1 디바이스 키를 통한 읽기: 작동시간

▶ [EF] > [DIAG] 메뉴로 이동합니다.
▶[작동 시간] 및 읽기 값을 선택합니다.

10.6.3.2 IO-Link를 통한 읽기: 작동시간

▶ [파라메터] > [진단]을 선택합니다.
▶[작동 시간] 및 읽기 값을 선택합니다.

10.6.4 내부 온도

센서가 내부 온도를 측정합니다.

현재값은 디바이스의 디스플레이 또는 IO-Link 인터페이스를 통하여 읽을 수 있습니다.

내부 온도가 높으면 다음과 같이 디바이스에서 신호를 보냅니다:

• 작동 상태 LED를 통한 경고
• 감소된 밝기 또는 디스플레이 비활성화

디바이스 내부 온도가 높게 측정되는 경우, 디스플레이 밝기가 자동으로 조정됨: 디바이스 내부 온도 > 64 °C: 밝기는 25% 감소됨 디바이스 내부 온도 ≥ 90°C: 디스플레이가 자동으로 꺼짐

10.6.4.1 디바이스 키를 통한 읽기: 내부 온도

▶ [EF] > [DIAG] 메뉴로 이동합니다.
▶ [내부 온도]를 선택하고 값을 읽습니다.

10.6.4.2 IO-Link를 통한 읽기: 내부 온도

▶[파라메터] > [진단] > [온도]를 선택합니다.
▶ [내부 온도]를 선택하고 값을 읽습니다.

10.6.5 신호 품질

센서의 신호 품질은 매체의 불규칙성 (예: 강한 난기류, 기포, 입자 또는 빌드업)에 의해 영향을 받을 수 있습니다.

디바이스는 신호 품질을 3단계로 감지합니다:

신호 품질	설명	작동상태 LED
보통	디바이스가 제한 없이 작동 (정상 작동)	녹색으로 점등
낮음	신호 품질에 문제가 있지만 여전히 사양 범위 내에서 작동	청색으로 점등
신호 없음	매체가 없거나 신호가 생성될 수 없음	적색으로 점멸

현재값은 디바이스의 디스플레이 또는 IO-Link 인터페이스를 통하여 읽을 수 있습니다.

또한 신호 품질은 스위칭 시그널 및/또는 LED 색상 시그널을 통하여 표시할 수 있습니다. 또한 다음을 참조하십시오:

-신호 품질을 위한 스위칭 시그널 (→ 35)
- 작동상태 LED (→ 63)

10.6.5.1 디바이스 키를 통한 읽기: 시그널 품질

▶ [EF] > [DIAG] 메뉴로 이동합니다.
▶[시그널 품질]을 선택하고 값을 읽습니다.

10.6.5.2 IO-Link를 통한 읽기: 시그널 품질

▶ [파라메터] > [진단]을 선택합니다.
▶[시그널 품질]을 선택하고 값을 읽습니다.

10.6.6 작동상태 LED

디바이스에는 정상작동 (= 진단 사례)에서 벗어난 경우를 색상 시그널로 표시하는 작동상태 LED가 있습니다.

작동 상태 LED 기능은 조정가능합니다.

[LED. M]	작동상태 LED
On	LED가 영구적으로 쳐져 있습니다:정상 작동 시 녹색, 진단 시 청색 또는 적색
OFF	LED가 영구적으로 꺼져 있습니다.
Noti	진단 시, LED가 청색 또는 적색으로만 점등/점멸됩니다.

진단 사례는 다음과 같습니다:

- 시그널 품질이 낮거나 없습니다.또한 다음을 참조하십시오:

-신호 품질(→ 62).

• 경고 또는 오류 메시지 또한 다음을 참조하십시오:

- 경고 메세지 (→ 68)

- 에러 메시지 (→ 70)

10.6.6.1 디바이스 키를 통한 파라메터 세팅: 작동상태 LED

▶ 메뉴 [EF] > [DIS]로 이동합니다.

▶[LED. M]를 선택하고 작동 상태 LED를 세팅합니다.

10.6.6.2 IO-Link를 통한 파라메터 세팅: 작동상태 LED

▶[파라메터] > [디스플레이 세팅]으로 이동합니다.

▶[LED 모드]를 선택하고 작동상태 LED를 세팅합니다.

10.6.7 시뮬레이션

이 기능을 사용하면 프로세스 값이 시뮬레이션되고 신호 경로가 확인됩니다.

오류 메시지 또는 경고를 발생시키는 프로세스 값을 시뮬레이션할 수 있습니다 (예를 들어 OL:

시뮬레이션이 시작되면, 토탈라이저 값이 동결되고 시뮬레이션된 토탈라이저는 0으로 세팅됩니다. 시뮬레이트된 유량값은 시뮬레이션된 토탈라이저에 영향을 줍니다. 시뮬레이션이 종료되면, 초기 토탈라이저 값이 복원됩니다.

시뮬레이션 중:

• 시뮬레이션은 현재 프로세스 값에 영향을 주지 않습니다. 출력은 이전에 설정된 것과 같이 작동합니다.
• 원래 토탈라이저 값은 실제 유량에도 불구하고 다른 변경사항 없이 저장됩니다.

• 현재 어플리케이션의 오류 메시지는 표시되지 않습니다. 시뮬레이션에 의해 억제됩니다.
  다음 값이 시뮬레이션될 수 있습니다.

• 유량 및 온도에 대한 프로세스 값

• 측정 범위를 벗어난 프로세스 값 (cr. UL, UL, OL, cr. OL)

10.6.7.1 디바이스 키를 통한 파라메터 세팅: 시뮬레이션

▶ [EF] > [SIM]을 선택합니다.
▶ [S. FLW]을 선택하고 시뮬레이션되는 유량 값을 세팅합니다.
▶ [S. TMP]을 선택하고 시뮬레이션되는 온도 값을 세팅합니다.
▶ [S. Tim]을 선택하고 시뮬레이션되는 시간을 분 단위로 세팅합니다.
▶ [S. On]를 선택하고 기능을 세팅합니다:
- [On]: 시뮬레이션 시작 값은 [S. Tim]에서 세팅한 시간 동안 시뮬레이션됩니다. 아무 키나 눌러 중단합니다.
• [OFF]: 시뮬레이션이 활성화되지 않습니다.

10.6.7.2 IO-Link를 통한 파라메터 세팅: 시뮬레이션

▶ [파라메터] > [시뮬레이션]을 선택합니다.
▶ [S. Tim]을 선택하고 분단위로 시뮬레이션되는 시간을 세팅합니다.
▶ [파라메터] > [시뮬레이션] > [유량]을 선택합니다.
▶ [S. FLW]를 선택하고 시뮬레이션되는 유량값 또는 고장 상태 (예: OL)를 세팅합니다.
▶ [파라메터] > [시뮬레이션] > [온도]를 선택합니다.
▶[S. TMP]를 선택하고 시뮬레이션되는 온도값 또는 고장 상태 (예: OL)를 세팅합니다.
▶ [디바이스에 쓰기]를 선택합니다.
▷ 변경된 값이 디바이스로 전송됩니다.
▶ [파라메터] > [시뮬레이션]을 선택합니다.
▶ 명령 실행: [시뮬레이션 시작].
▷ 세팅된 값으로 시뮬레이션이 시작됩니다.
▶ 시뮬레이션을 종료하기 위하여: 명령 실행: [시뮬레이션 중단].

10.7 식별

10.7.1 디바이스 정보

변경할 수 없는 디바이스 정보는 디바이스에 저장됩니다. 다음이 포함됩니다:

• 제품명
• 제품군
• 제조업체
• 제조업자 ID
• 디바이스 ID
• 시리얼 넘버
• 설명

- 하드웨어/펌웨어 개정

또한, 적절한 파라메터 세팅 소프트웨어를 사용하여 IO-Link 인터페이스로 최대 32자 길이의 자유롭게 정의가능한 태그를 디바이스에 추가로 할당할 수 있습니다. 다음이 포함됩니다:

• 어플리케이션 특수 태그
• 기능 태그
• 위치 태그

디바이스 정보 읽기/편집

▶ [식별]을 선택합니다.
▶ 디바이스 정보를 읽거나 편집가능한 파라메터를 편집합니다.

10.7.1.1 디바이스 키를 통한 읽기: 디바이스 정보

▶ [EF] > [d. InF] 메뉴로 이동합니다.
▶ 디바이스 정보를 읽습니다.

10.7.1.2 IO-Link를 통한 읽기 또는 파라메터 세팅: 디바이스 정보

▶ [식별]을 선택합니다.
▶ 디바이스 정보를 읽거나 편집가능한 파라메터를 편집합니다.

10.7.2 광학 현지화

센서는 IO-Link 인터페이스를 통해 시스템에 원격으로 위치될 수 있습니다.

명령을 사용하면, 스위칭 상태 LED가 점멸되고 디스플레이에 IO-Link 가 점멸됩니다.

10.7.2.1 IO-Link를 통한 파라메터 세팅: 광학 현지화

▶ [식별]을 선택합니다.
▶ 명령 실행: [플래쉬 On].
▶ 플래싱 프로세스를 종료하기 위하여: 명령 실행: [플래시 Off].

11 작동

전원공급 후, 전원공급 지연시간이 종료되면 유닛은 정상적인 작동 모드가 됩니다. 이 모드는 측정과 평가기능을 수행하고, 파라메터 세팅에 상응된 출력 시그널을 생성합니다.

11.1 프로세스값 디스플레이

작동 중에 서로 다른 프로세스 값 표시 사이에 스위칭이 가능합니다.

▶ [▲] 또는 [▼]를 누릅니다.
▷ 디스플레이는 사용자 정의 디스플레이 레이아웃, 토탈라이저 화면 및 표준 레이아웃 [diS. L] = L4 사이에서 변경됩니다 (그림 참조).
▷ 30 초 후에, 디바이스는 사용자 정의 레이아웃 디스플레이로 복귀됩니다.

그림 21: 프로세스 값 디스플레이 간의 스위칭

1: 디스플레이 레이아웃은 [diS. L]에서 세팅됩니다.

또한 다음을 참조하십시오: 디스플레이 레이아웃 (→ 57). 이 사례에서는 [diS. L] = L1입니다.

2: 토탈라이저 표시
3: 디스플레이 레이아웃 [diS. L] = L4:

유량, 온도, 토탈라이저 vol.1, 시그널 품질

12 Troubleshooting

유닛은 많은 자기진단 옵션을 보유합니다. 작동되는 동안 유닛 자신을 자동으로 모니터링 합니다.

디스플레이가 끼진 이후에도 경고 및 에러 상태 메세지가 디스플레이에 표시됩니다. 에러 표시가 또한 IO-Link를 통하여 사용 가능합니다.

시그널 상태는 Namur Recommendation NE107에 따라 분류됩니다.

여러 진단 이벤트가 동시에 발생하면 우선 순위가 가장 높은 이벤트의 진단 메시지만 표시됩니다.

추가로, 경고 및 오류 메시지가 다음과 같이 디바이스에 표시됩니다:

- OUT1 또는 OUT2를 진단 출력으로 사용할 때 스위칭 시그널입니다.

또한, 스위칭 시그널 진단 (→ 33)을 참조하십시오.

- 작동 상태 LED의 색상 시그널

또한 다음을 참조하십시오: 작동상태 LED (→ 63).

측정된 온도 값에 오류가 발생하는 경우에도 유량에 대한 프로세스 값을 계속 사용할 수 있습니다.

추가 진단기능은 documentation.ifm.com 에서 IO-Link → IO-Link 인터페이스 설명을 통하여 사용 가능합니다..

12.1 경고 메세지

디스플레이 표시	LED 디스플레이	문제 / 해결방안
• 디스플레이 off	• 작동상태 LED: off• 스위칭 상태 LEDs: off	• 공급전압이 너무 낮음▶ 공급전압 확인• 디스플레이 꺼짐▶ [diS. B] = OFF인지 여부를 확인하고,필요한 경우 세팅을 변경합니다.• 작동 상태 LED가 꺼졌습니다. ▶ [LED. M] = OFF가 세팅되었는지 여부를 확인하고 필요한 경우 세팅을 변경합니다.
• 디스플레이 off	• 작동상태 LED: 적색으로 점멸됨	내부 디바이스온도가 너무 높음▶ 디바이스가 식을 때까지 기다립니다.
• 제목 라인: 단락 OUT1/OUT2• 프로세스 값 라인: ---	• 작동상태 LED: 적색으로 점멸됨• 스위칭 상태 LEDs: 황색으로 빠르게점멸	양쪽출력에 단락▶ 단락 또는 과전류에 대한 OUT1 및 OUT2 확인
• 제목 라인: OUT1 단락• 프로세스 값 라인: ---	• 작동상태 LED: 적색으로 점멸됨• 스위칭 상태 LED1: 황색으로 빠르게점멸	출력 1에 단락▶ 단락 또는 과전류에 대한 OUT1 확인
• 제목 라인: OUT2 단락• 프로세스 값 라인: ---	• 작동상태 LED: 적색으로 점멸됨• 스위칭 상태 LED2: 황색으로 빠르게 점멸	출력 2에 단락▶ 단락 또는 과전류에 대한 OUT2 확인
• 제목 라인: 한도 미달• 프로세스 값 라인: UL	• 작동상태 LED: 적색으로 점멸됨	디스플레이 영역 미만▶ 온도범위 확인
• 제목 라인: 한도 초과• 프로세스 값 라인: OL	• 작동상태 LED: 적색으로 점멸됨	디스플레이 영역 초과▶ 온도범위 확인
• 제목 라인: Override 활성화• 프로세스 값 라인: ---	• 작동상태 LED: 적색으로 점멸됨	프로세스 값이 측정된 값과 다릅니다. PDOut에서 Override bit가 세팅되는 동안 PV가 “0”으로 세팅됩니다. ▶ PDOut Override를 비활성화합니다.
• 제목 라인: 시그널 품질 낮음• 프로세스 값 라인: LOW	• 작동상태 LED: 청색으로 점등	시그널 품질 낮음▶ 디바이스를 제거하고 침전물을 확인합니다. ▶ 어폴리케이션에 간섭 (기포/입자)이 있는지 확인합니다.
• 제목 라인: ▲• 프로세스 값 라인: IO-Link	• 스위칭 상태 LEDs: 황색으로 빠르게 점멸	활성 디바이스의 광학 식별을 위한 IO-Link 기능▶ 비활성화된 IO-Link 기능
• 제목 라인: 시뮬레이션• 프로세스 값 라인: ---	• 작동상태 LED: 녹색으로 점등	시뮬레이션 활성화됨▶ 시뮬레이션 종료
• 제목 라인: 키를 통한 잠금• 프로세스 값 라인: ----		디바이스의 세팅 키가 잠기면, 파라메터 변경이 가능하지 않습니다. ▶ 키를 사용하여 디바이스 잠금을 해제합니다.
• 제목 라인: 시스템을 통한 잠금• 프로세스 값 라인: ---		파라메터 세팅 소프트웨어를 통하여 세팅 키가 잠기고, 파라메터 변경이 거부됩니다. ▶ 파라메터 세팅 소프트웨어로 IO-Link 인터페이스를 통하여 디바이스의 잠금을 해제합니다.
• 제목 라인: 커뮤니케이션을 통한 잠금• 프로세스 값 라인: ---		누름버튼을 통한 파라메터 세팅 잠금, 파라메터 세팅은 IO-Link 통신을 통하여 활성화됩니다. ▶ IO-Link 통신을 통하여 파라메터 세팅을 완료합니다.

경고가 발생하면 [FOU] = OU 아래의 세팅에 따라 반응합니다. 예외: 단락

12.2 에러 메시지

디스플레이 표시	LED 디스플레이	문제 / 해결방안
• 제목 라인: 하드웨어 오류• 프로세스 값 라인: ERROR	• 작동상태 LED: 적색으로 점등	디바이스 결함 / 오류기능▶ 디바이스를 교체합니다.
• 제목 라인: 시그널 오류• 프로세스 값 라인: NO SIGNAL	• 작동상태 LED: 적색으로 점멸됨	파이프 길이의 간섭으로 인해 매체가 없거나 시그널 품질이 너무 낮습니다. ▶ 센서 튜브에 매체가 있는지 여부를 확인합니다. ▶ 디바이스를 제거하고 침전물을 확인합니다. ▶ 어폴리케이션에 간섭 (기포/입자)이 있는지 확인합니다.
• 제목 라인: 파라메터 오류• 프로세스 값 라인: PARA	• 작동상태 LED: 적색으로 점멸됨	유효 범위를 벗어난 파라메터 세팅▶ 파라메터 세팅 확인
• 제목 라인: 위험한 한도 초과• 프로세스 값 라인: cr. OL	• 작동상태 LED: 적색으로 점멸됨	측정범위 초과▶ 온도범위 확인
• 제목 라인: 위험한 한도 미달• 프로세스 값 라인: cr. UL	• 작동상태 LED: 적색으로 점멸됨	측정범위 미만▶ 온도범위 확인

오류가 발생할 경우,출력은 [FOU] 아래의 세팅에 따라 반응합니다.

13 유지보수, 수리 및 폐기

본 유닛의 작동은 유지보수를 필요로 하지 않습니다.

유닛의 수리는 제조업체에게만 허용됩니다.

▶ 디바이스를 사용한 후, 각국의 적용 규정을 준수하여 친환경적인 방법으로 폐기하십시오.

14 공장설정상태

파라메터	SUH200	SUH201	SUH400	SUH401
SP1 / FH1	48l/min	12.68gal/min	200l/min	52.83gal/min
rP1 / FL1	45.5l/min	12.02gal/min	189.6l/min	50.09gal/min
SP2 / FH2	96l/min	25.36gal/min	400l/min	105.67gal/min
rP2 / FL2	93,5l/min	24.7gal/min	389,6l/min	102.92gal/min
FSP1	-20 °C	-4 °F	-20 °C	-4 °F
FEP1	240l/min	63.4gal/min	1000l/min	264.17gal/min
FrP1	1000 Hz	1000 Hz	1000 Hz	1000 Hz
ImPS1	0.1 L	0.1 gal	0.1 L	0.1 gal
ImPR1	YES	YES	YES	YES
ImPS2	0.1 L	0.1 gal	0.1 L	0.1 gal
ImPR2	YES	YES	YES	YES
ASP2	0 l/min	0 gal/min	0 l/min	0 gal/min
AEP2	240l/min	63.4gal/min	1000l/min	264.17gal/min
Dln2	+EDG	+EDG	+EDG	+EDG
SEL1	FLOW	FLOW	FLOW	FLOW
ou1	HNO	HNO	HNO	HNO
dOU1	Fdir	Fdir	Fdir	Fdir
FOU1	OFF	OFF	OFF	OFF
SEL2	FLOW	FLOW	FLOW	FLOW
ou2	I	I	I	I
dOU2	Fdir	Fdir	Fdir	Fdir
FOU2	OFF	OFF	OFF	OFF
uni. F	l/min	gal/min	l/min	gal/min
uni. T	°C	°F	°C	°F
DAP	0.6 s	0.6 s	0.6 s	0.6 s
P-n	PnP	PnP	PnP	PnP
LFC	1l/min	0.26gal/min	5l/min	1.32gal/min
MEdl	H2O	H2O	H2O	H2O
Fdir	+	+	+	+
CGA	100%	100%	100%	100%
rTo1	OFF	OFF	OFF	OFF
rTo2	OFF	OFF	OFF	OFF
FPro1	0+	0+	0+	0+
FPro2	0+	0+	0+	0+
LanG	EN	EN	EN	EN
diS. L	L2. Totl	L2. Totl	L2. Totl	L2. Totl
diS. U	d3	d3	d3	d3
diS. R	0°	0°	0°	0°
diS. B	75%	75%	75%	75%
coL. F	bk/wh	bk/wh	bk/wh	bk/wh
coL. T	bk/wh	bk/wh	bk/wh	bk/wh
coL. V	bk/wh	bk/wh	bk/wh	bk/wh
LED mode	On	On	On	On
S. FLW	120 l/min	31.7 gal/min	500 l/min	132.09 gal/min
S. TMP	40 °C	104 °F	40 °C	104 °F
S. Tim	3 min	3 min	3 min	3 min
S. On	OFF	OFF	OFF	OFF
Loc	uLoc	uLoc	uLoc	uLoc
