Type de produit	Détecteur de niveau capacitif
Marque	IFM
Modèle	KN5103
Fonction principale	Contrôle de niveau dans des cuves
Principe de détection	Capacitif
Matières détectables	Matières en vrac sèches et liquides (selon montage)
Montage	Dans la paroi ou en dehors de la cuve
Boîtier pour montage paroi	KNM30BSA
Boîtier pour montage hors paroi	KNM30NSA
Condition montage hors paroi	Cuves non métalliques
Raccordement électrique	Selon étiquette, mise hors tension obligatoire
Sortie	Commutation et sortie colmatage (fc-output)
Indications LED	Verte (opérationnel), jaune (commutation/court-circuit), rouge (erreur/colmatage)
Réglage	Bouton-poussoir ou entrée de programmation (broche 2)
Modes de réglage	«vide» et «plein»
Blocage/Déblocage	Par pression ≥10 s ou entrée programmation
Sécurité	Mettre l'installation hors tension avant raccordement
Utilisation	Matières en vrac sèches pour montage paroi ; matières en vrac sèches et liquides pour montage hors paroi
Type de détection	Contact direct ou à travers la paroi
Validation après erreur	Appui bref sur le bouton
Signal erreur sortie colmatage	2 Hz
Entrée de programmation	Broche 2
Formes disponibles	FPKG (PNP) et FNKG (NPN)
Clignotement LED programmation	Lent (1 Hz) puis rapide (2 Hz)

FOIRE AUX QUESTIONS - KN5103 IFM

Comment régler le détecteur pour une cuve vide ?

Appuyer sur le bouton-poussoir jusqu'à ce que la LED verte clignote (max. 5 s), puis relâcher. Peu après, la LED verte s'allume fixe, indiquant que l'appareil est réglé et en mode fonctionnement.

Comment effectuer un réglage «plein» ?

D'abord, la LED verte clignote lentement (1 Hz). Appuyer sur le bouton et le maintenir entre 5 et 10 secondes. Après 5 s, la LED clignote plus vite (2 Hz) : l'appareil est en mode programmation. Relâcher alors le bouton. Les LED jaune et verte s'allument, indiquant que l'appareil est réglé.

Que faire si la LED rouge clignote après un réglage ?

Cela signifie que le réglage n'a pas pu être effectué (signaux «vide» et «plein» trop proches). Appuyer brièvement sur le bouton-poussoir pour valider et répéter le réglage.

Comment bloquer ou débloquer l'appareil ?

Pour bloquer, appuyer sur le bouton pendant au moins 10 secondes : après 10 s, la LED verte s'éteint, l'appareil est bloqué. Pour débloquer, appuyer à nouveau pendant au moins 10 s : après 10 s, toutes les LED s'éteignent brièvement puis l'appareil est débloqué.

Que signifie une LED jaune clignotante ?

Une LED jaune clignotante indique que la sortie est en état de court-circuit.

Puis-je utiliser ce détecteur pour des liquides ?

Oui, à condition d'utiliser le boîtier KNM30NSA pour montage hors de la cuve, et uniquement avec des cuves non métalliques. Le détecteur contrôle la matière à travers la paroi.

Comment raccorder électriquement l'appareil ?

Raccorder selon les indications de l'étiquette. Il est impératif de mettre l'installation hors tension avant le raccordement.

Quelle est la procédure de montage ?

Pour un montage dans la paroi, utiliser le boîtier KNM30BSA. Pour un montage en dehors de la cuve, utiliser le boîtier KNM30NSA. Dans ce cas, la cuve doit être non métallique.

Que faire en cas d'erreur de réglage ?

Si la LED rouge clignote après le réglage, appuyer brièvement sur le bouton pour valider l'erreur et répéter le réglage. Si le problème persiste, vérifier que les signaux «vide» et «plein» sont suffisamment différents.

Comment réinitialiser les réglages aux valeurs par défaut ?

Un nouveau réglage «vide» remet automatiquement les seuils de commutation aux valeurs initiales, remplaçant les réglages précédents.

MODE D'EMPLOI KN5103 IFM

efectoriso®

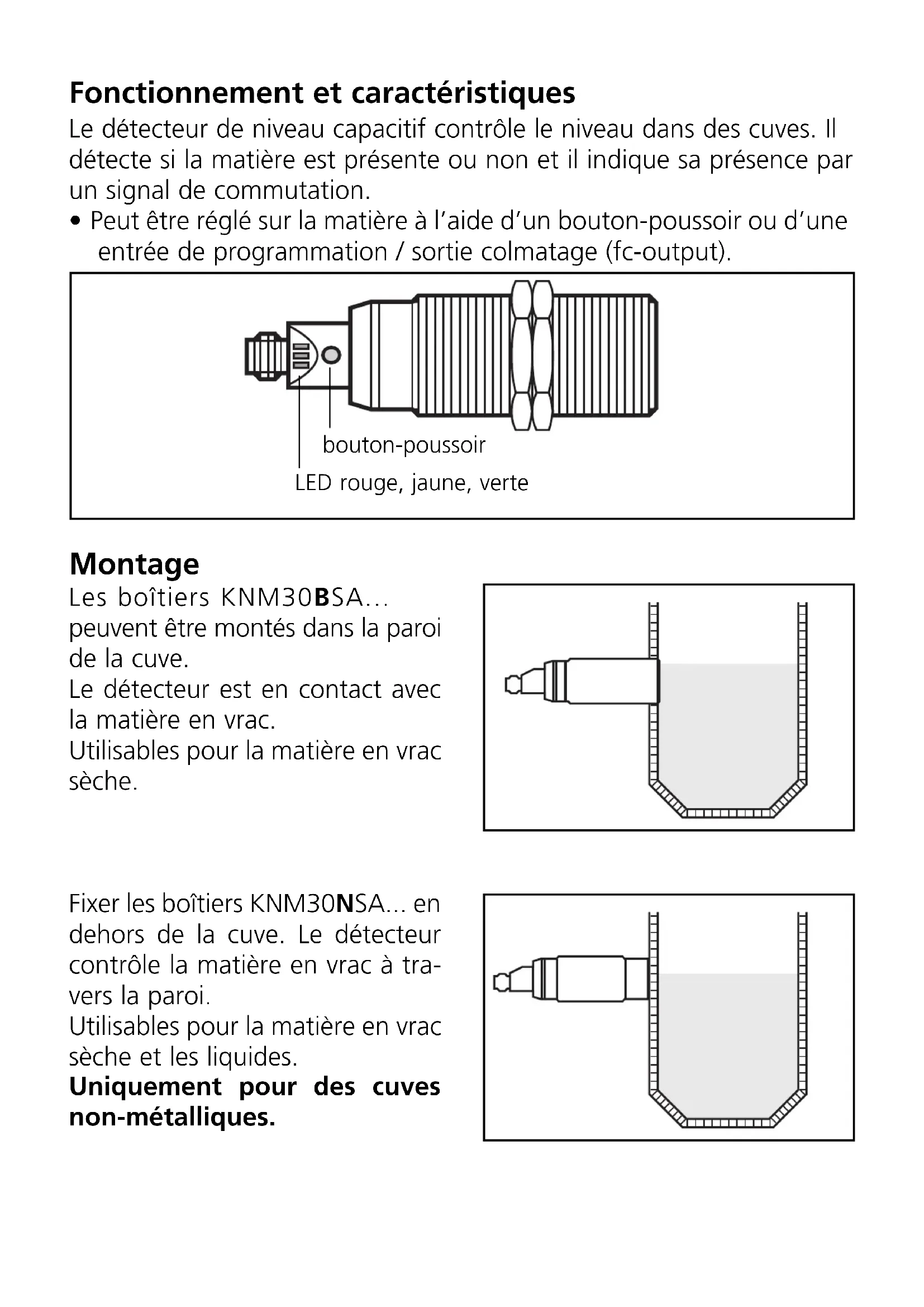

Fonctionnement et caractéristiques

Le détecteur de niveau capacitif contrôle le niveau dans des cuves. Il détecte si la matière est présente ou non et il indique sa présence par un signal de commutation.

- Peut être réglé sur la matière à l'aide d'un bouton-poussoir ou d'une entrée de programmation / sortie colmatage (fc-output).

Montage

Les boîtiers KNM30BSA...

peuvent être montés dans la paroi de la cuve.

Le détecteur est en contact avec la matière en vrac.

Utilisables pour la matière en vrac sèche.

Fixer les boîtiers KNM30NSA... en dehors de la cuve. Le détecteur contrôle la matière en vrac à travers la paroi.

Utilisables pour la matière en vrac sèche et les liquides.

Uniquement pour des cuves non-métalliques.

Raccordement électrique

Mettre l'installation hors tension avant le raccordement. Raccordement selon les indications de l'étiquette.

-Réglage «vide

Le détecteur sera réglé sur une cuve vide. Lorsqu'il détectera une matière en vrac, il inversera son signal de commutation. Les seuils de commutation sont générés automatiquement.

La LED verte clignote (l'appareil est en mode programmation);

Appuyer jusqu'à ce que la LED verte clignote (max. 5s). Puis relâcher.

peu après la LED verte s'allume (= l'appareil est réglé et il est en mode fonctionnement).

-Réglage «plein

Pour la plupart des applications, le réglage «vide» est suffisant. On peut en plus effectuer un réglage sur la matière en vrac (par ex. pour avoir une capacité de réserve optimale pour des applications difficiles).

D'abord la LED verte clignote lentement (env. 1 Hz),

Appuyer sur le bouton et le maintenir (5... 10s).*

après 5 s, elle clignote plus vite (env. 2 Hz) (= l'appareil est en mode program.)

Relâcher le bouton lorsque la LED verte clignote plus vite.

Les LED jaune et verte sont allumées (= l'appareil est réglé et il est en mode fonctionnement).

*Il est également possible de régler l'appareil à l'aide de l'entrée de programmation (broche 2, fc output).

(longueur du signal = durée de l'impulsion sur le bouton)

Forme FPKG: (+U_B) à la broche 2; forme FNKG: (-U_B) à la broche 2.

Les valeurs du réglage «vide» restent mémorisées lors du réglage «plein». On peut renouveler le réglage «plein» autant de fois que désiré. Après un nouveau réglage «vide», les seuils de commutation sont remis automatiquement aux valeurs initiales et donc remplacent les dernières valeurs définies.

Si le réglage n'est pas possible (par ex. le signal «vide» et le signal «plein» sont presque de la même sensibilité) la LED rouge clignote après le réglage (en plus, la sortie colmatage envoie un signal 2Hz).

Appuyer brièvement sur le bouton-poussoir (= validation) et répéter le réglage.

Blocage / déblocage:

1	Appuyer pendant au moins 10s.*		D'abord la LED verte clignote lentement, ensuite plus vite. Après 10 s, elle s'éteint, l'appareil est bloqué.
2	Appuyer pendant au moins 10s.*		Après 10 s, toutes les LED s'éteignent brièvement. Puis l'appareil est débloqué et les LED indiquent l'état de fonctionnement actuel.

*Il est également possible de bloquer/débloquer l'appareil à l'aide de l'entrée de programmation (broche 2, fc output). (longueur du signal = durée de l'impulsion sur le bouton) Forme FPKG: (+U_B) à la broche 2. Forme FNKG: (-U_B) à la broche 2.

Fonctionnement

Vérifier le bon fonctionnement de la cellule. Indication par LED et par sortie diagnostique.

LED verte	l’appareil est opérationnel
LED jaune allumée = sortie est commutéeclignotante = sortie en état de courts-circuits
LED rouge+sortie colmatage	allumée et active = zone non sûre:- avec la cuve pleine: détection non sûre de la matière en vrac- avec la cuve vide: le signal «vide» a changé depuis le dernier réglage (par ex. par un encrassement)clignotante ou signal 2Hz de la sortie colmatage= erreurs pendant le réglage ou le blocage / déblocage
