KN5119 - Détecteur de niveau capacitif IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur de niveau capacitif
Marque	IFM
Modèle	KN5119
Alimentation	10-30 V DC
Sortie	Commutateur (normalement ouvert / normalement fermé)
Matériau du boîtier	Acier inoxydable
Indice de protection	IP67
Température de fonctionnement	-25 à 70 °C
Raccordement électrique	Fils BN (brun), BU (bleu), BK (noir)
Affichage LED	Verte, jaune, rouge
Mode de réglage	Automatique par bouton-poussoir de programmation
Fonctions de programmation	Réglage vide, réglage plein, verrouillage, inversion sortie
Montage	Boîtier fileté
Mise en service	Vérifier le bon fonctionnement via les LED
Messages d'erreur	LED rouge clignotante (2 Hz) ; LED verte+rouge clignotantes = court-circuit
Entretien	Nettoyer la face active si encrassée
Sécurité	Mettre hors tension avant tout raccordement ou intervention
Applications	Contrôle de niveaux de liquides et matières en vrac sèches, granulés plastiques

FOIRE AUX QUESTIONS - KN5119 IFM

Comment raccorder le détecteur IFM KN5119 ?

Mettre l'installation hors tension. Raccorder les fils selon l'étiquette : BN (brun) = alimentation +, BU (bleu) = alimentation -, BK (noir) = sortie de commutation.

Comment programmer le seuil de commutation ?

Utiliser le bouton-poussoir de programmation (avec un objet non pointu) pour accéder au mode de réglage. Effectuer d'abord le réglage à l'état vide, puis éventuellement le réglage à l'état plein.

Que signifie la LED rouge allumée en continu ?

La LED rouge allumée en continu indique que le signal interne se trouve près du seuil de commutation, ce qui peut signaler des conditions non optimales (ex. dépôts). Envisager un nouveau réglage ou un nettoyage.

Comment verrouiller les réglages pour éviter des modifications non intentionnelles ?

En mode de fonctionnement, appuyer sur le bouton-poussoir de programmation pendant au moins 5 secondes jusqu'à ce que la LED verte s'éteigne. L'appareil est alors verrouillé. Pour déverrouiller, refaire la même procédure.

Comment inverser la fonction de sortie (normalement ouvert/fermé) ?

Mettre l'appareil hors tension, inverser la polarité de l'alimentation (BN et BU) pendant la mise sous tension, puis remettre la polarité normale. La fonction de sortie est alors inversée.

Que faire si la LED rouge clignote rapidement après un réglage ?

Cela indique une erreur de réglage. Appuyer une fois sur le bouton-poussoir ou mettre brièvement hors tension. Les réglages réussis restent inchangés. Causes possibles : différence de signal trop faible, ordre de réglage inversé, ou réglage hors zone de fonctionnement.

Comment effectuer le réglage à l'état vide ?

Assurez-vous que la cuve est vide et que le détecteur ne détecte pas de fluide. Appuyer brièvement sur le bouton-poussoir jusqu'à ce que la LED verte clignote lentement (1 Hz). Le réglage est effectué.

Comment effectuer le réglage à l'état plein ?

Remplir la cuve de sorte que le détecteur détecte le fluide. Appuyer à nouveau sur le bouton-poussoir jusqu'à ce que la LED verte clignote rapidement (2 Hz). Ce réglage est recommandé pour une fiabilité optimale.

Que signifie le clignotement simultané des LED verte et rouge à 2 Hz ?

Cela indique un court-circuit sur la sortie de commutation. Vérifier le câblage et l'installation. Mettre hors tension et corriger le défaut avant de remettre sous tension.

Comment nettoyer le détecteur IFM KN5119 ?

Nettoyer la face active avec un chiffon doux et sec ou légèrement humidifié si nécessaire. Éviter les produits abrasifs. Un encrassement peut modifier la portée et nécessiter un nouveau réglage.

MODE D'EMPLOI KN5119 IFM

KNM

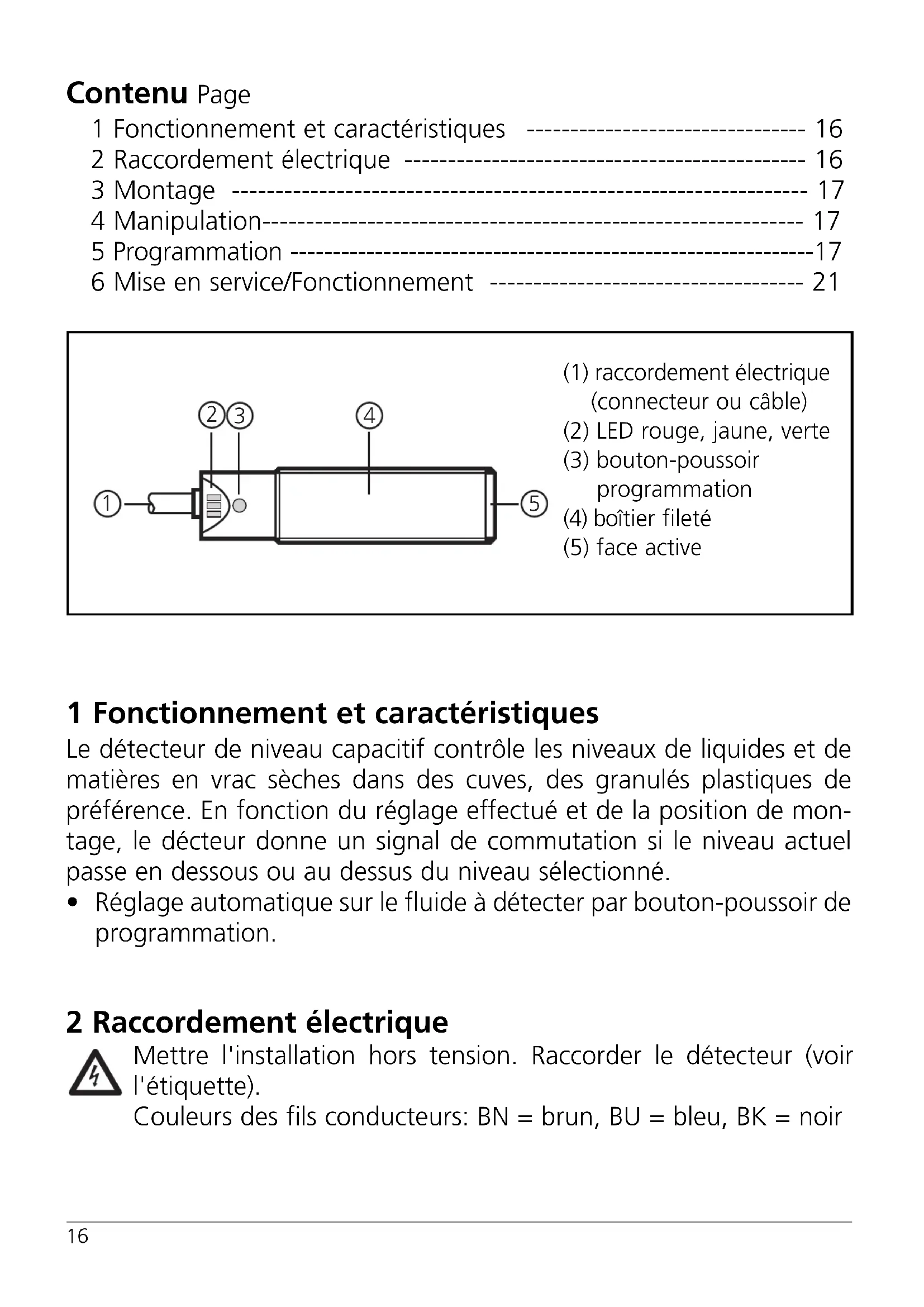

1 Fonctionnement et caractéristiques 16 2 Raccordement électrique 16 3 Montage 17 4 Manipulation 17 5 Programmation 17 6 Mise en service/Fonctionnement 21

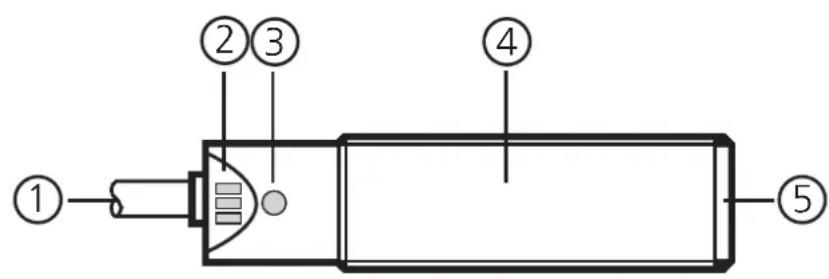

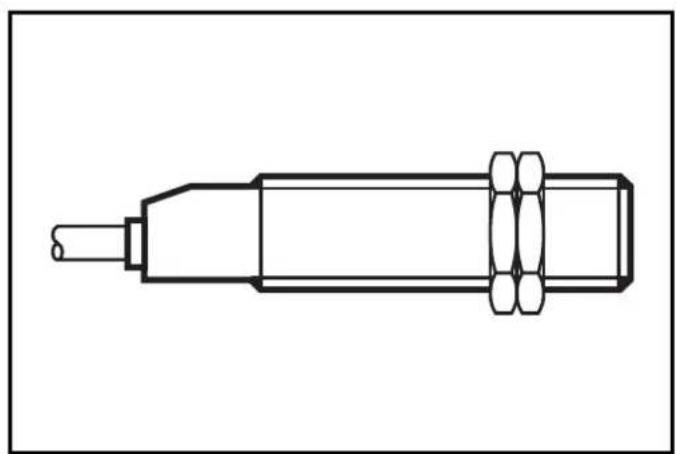

(1) raccordement électrique (connecteur ou cable) (2) LED rouge, jaune, verte (3) bouton-poussoir programmation (4) boîtier fileté (5) face active

1 Fonctionnement et caractéristiques

Le détecteur de niveau capacitif contrôle les niveaux de liquides et de matières en vrac sèches dans des cuves, des granulés plastiques de préférence. En fonction du réglage effectué et de la position de montage, le détecteur donne un signal de commutation si le niveau actuel passe en dessous ou au-dessus du niveau sélectionné.

• Réglage automatique sur le fluide à détecter par bouton-poussoir de programmation.

2 Raccordement électrique

Mettre l'installation hors tension. Raccorder le détecteur (voir l'étiquette).

Couleurs des fils conducteurs : BN = brun, BU = bleu, BK = noir

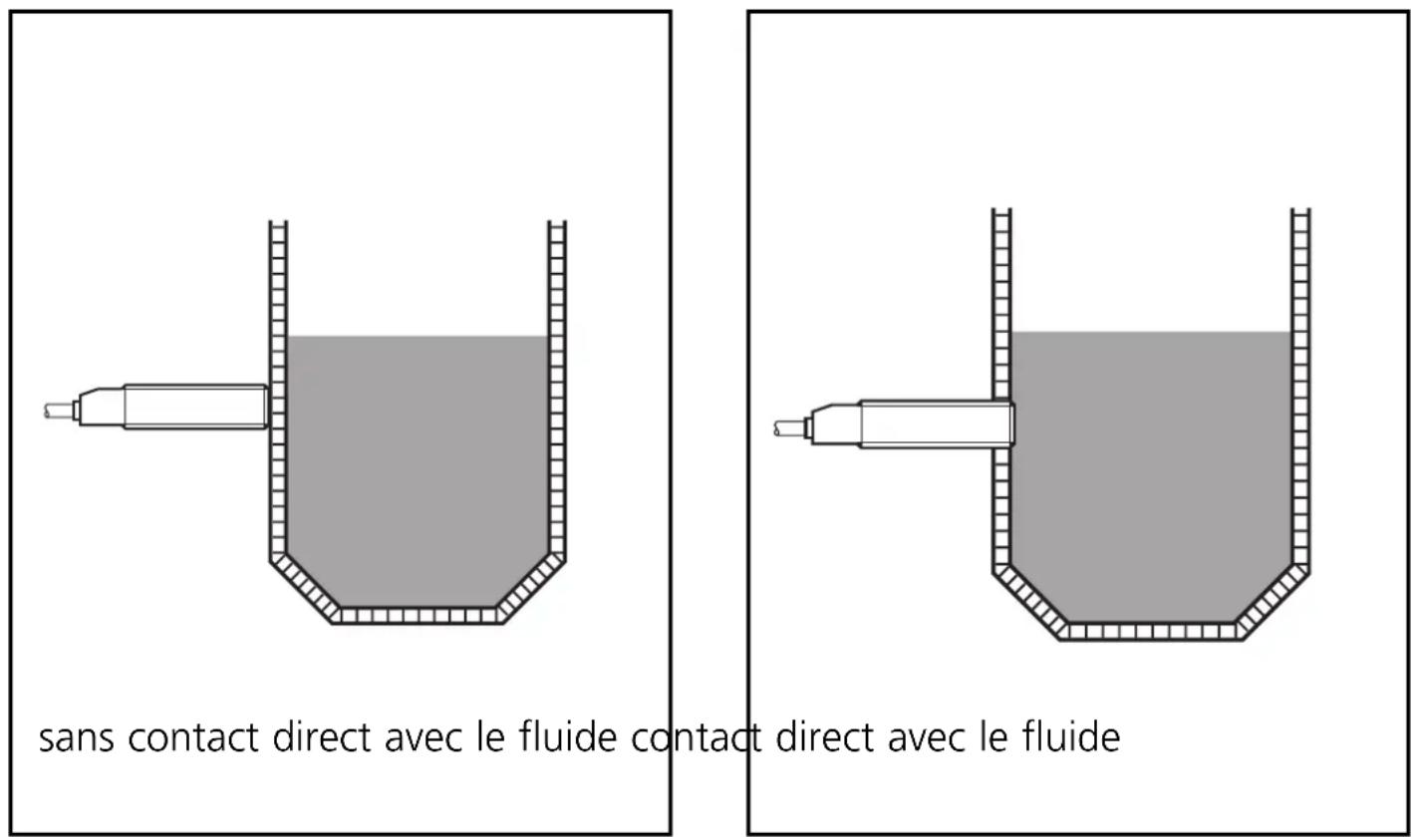

3 Montage

Monter le détecteur de niveau selon la figure et le programmer ensuite.

4 Manipulation

Régler le détecteur. Pour ainsi faire, appuyer sur le bouton-poussoir programmation avec un objet non pointu.

Mode de fonctionnement

Directement après la mise sous tension, le détecteur de proximité se trouve en mode de fonctionnement. Dans ce mode, toutes les fonctions standards du détecteur sont actives.

De plus, les réglages suivants peuvent être effectués sur le détecteur:

mode de réglage

réglage du seuil de commutation sur l'état vide et l'état plein

mode de verrouillage

blocage électronique pour éviter des manipulations non intentionnelles

• réglage de la fonction de sortie en normalement fermé ou normalement ouvert

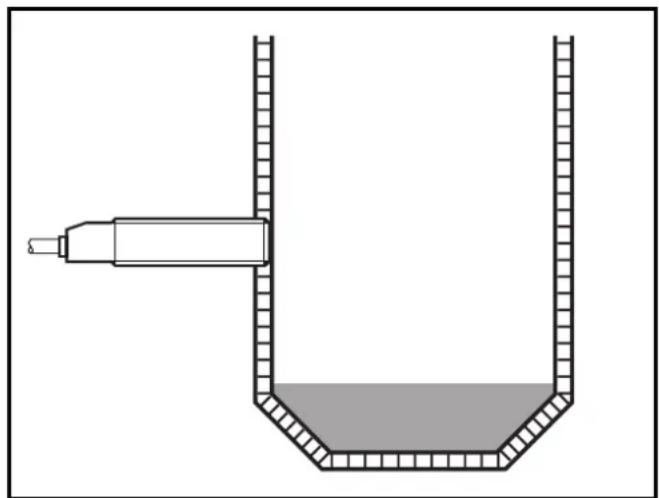

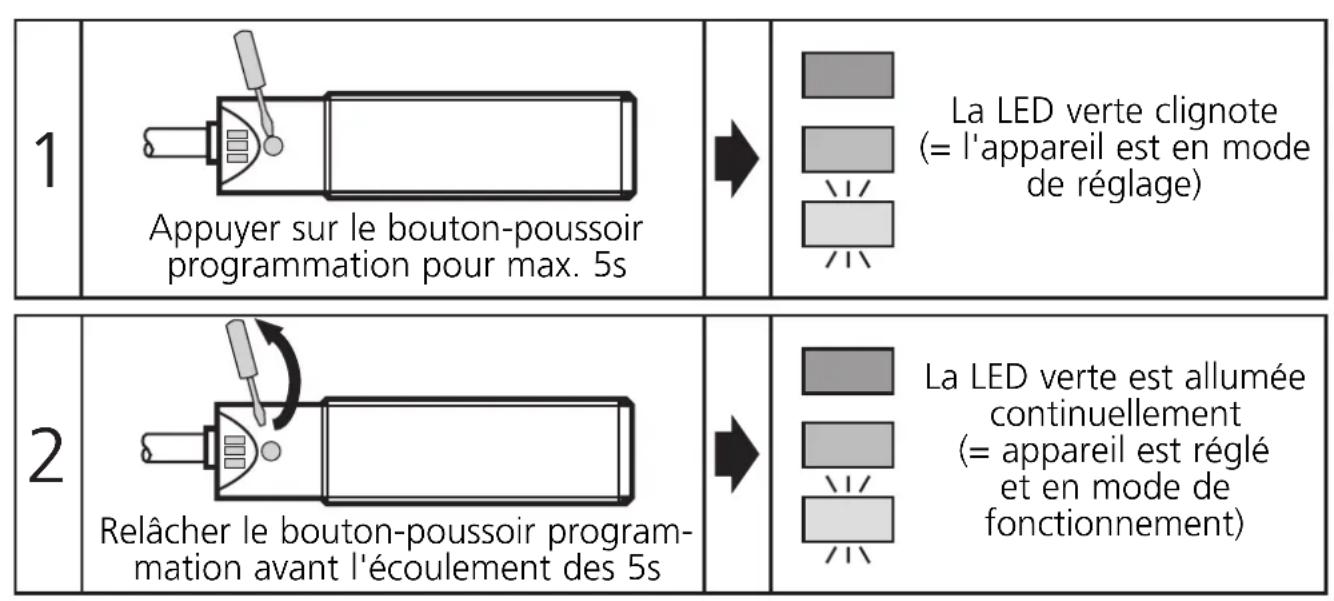

Mode de réglage vide

Le détector est réglé sur le cuve vide. Si le fluide est détecté, le signal de commutation change.

Ensuite, effectuer les étapes 1 et 2.

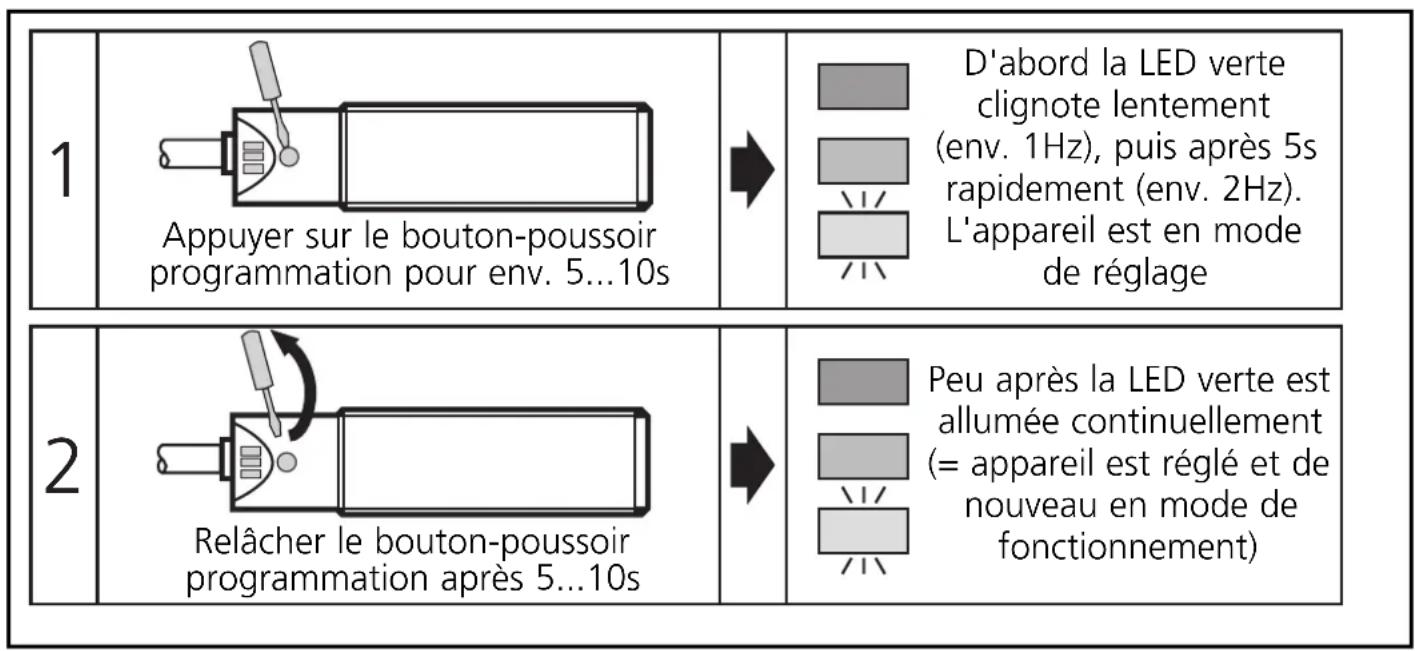

Mode de réglage plein

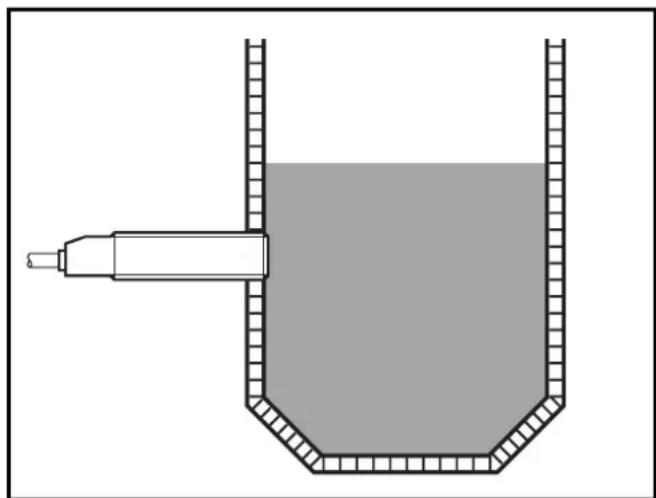

Remplir la cuve de sorte que le détecteur détecte le fluide.

Remarque:

Le réglage sur l'état plein n'est pas absolument nécessaire pour le fonctionnement du détecteur, il est cependant recommandé. Sur la base de la combinaison réglage vide/plein, le microprocesseur interne peut déterminer la position optimale des seuils de commutation entre les deux états. Si vous effectuez le réglage sur l'état vide et plein, une fiabilité maximale pour votre application est garantie.

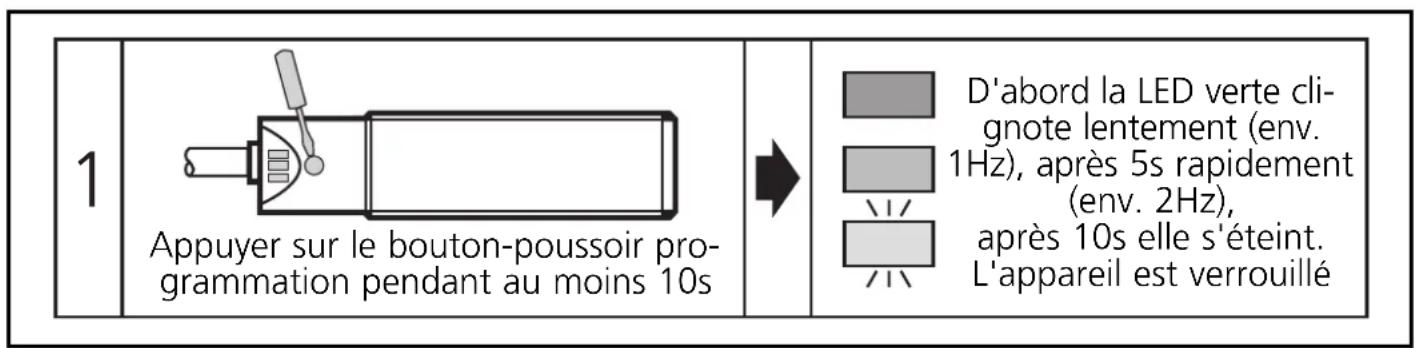

Mode de verrouillage

Les valeurs régles mémorisées peuvent être protégées contre une programme non autorisée comme suit : (état de sortie verrouillé) :

Si le bouton-poussoir programmation est relâché, l'appareil est verrouillé et toutes les fonctions de programmation sont bloquées. L'appareil repasse en mode de fonctionnement.

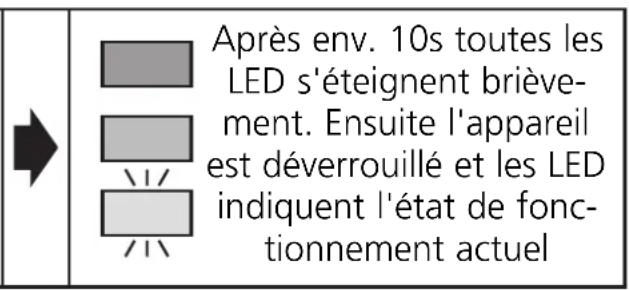

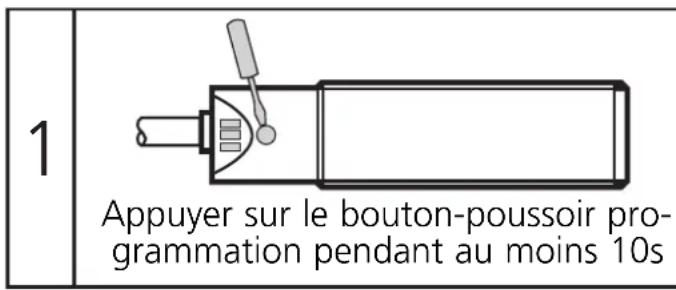

Si cette opération est effectuée en état verrouillé, la LED verte ne réagit d'abord pas afin d'éviter toute indication à une fonction cachée. Si vous souhaitez débloquer le verrouillage, procédez comme suit:

Si le bouton-poussoir programmation est relâché, l'appareil est déverrouillé et toutes les fonctions de programmation sont de nouveau actives. L'appareil retourne au mode de fonctionnement.

Réglage de la fonction de sortie en normalement fermé ou normalement ouvert

La sortie de commutation de l'appareil peut être utilisée comme contact normalement ouvert ou normalement fermé. D'abord, l'appareil doit être mis hors tension.

Pour changer la fonction de sortie, inverser la polarité de la tension d'alimentation.

Messages d'erreur

Si le réglage sur l'état vide/plein n'est pas possible, la LED rouge clignote rapidement (env. 2Hz) après la tentative de réglage.

Pour effacer ce message d'erreur, actionner le bouton-poussoir programmation une fois ou mettre l'installation brievement hors tension. Les valeurs de réglage mémorisées avec succès jusqu'à ce moment restent inchangées.

Raisons possibles pour un message d'erreur:

• la différence de signal entre l'état vide et l'état plein est trop faible (p. ex. réglage sur l'état vide et l'état plein sans le changement de niveau nécessaire)
• le changement de signal entre l'état vide et l'état plein est effectué dans le mauvais ordre (p. ex. réglage de l'état vide en état plein et ensuite le réglage de l'état plein en état vide)
• réglage sur l'état vide hors de la zone de fonctionnement (p. ex. réglage sur l'état vide si le détecteur est en contact direct avec un fluide relié à la terre électriquement, avec la face active du détecteur immérçée dans l'eau)

Aide: Éviter l'erreur mentionnée et répéter le réglage.

D'autres erreurs:

• erreur électronique ou endommagement de l'appareil au niveau de la zone de détention
• erreur interne (ne peut être effacée qu'en mettant l'installation brièvement hors tension, reset hardware)

6 Mise en service / fonctionnement

Vérifier le bon fonctionnement de l'appareil. Affichage par LED :

LED verte	allumée = l'appareil est opérationnel clignote lentement (1 Hz) = mode de réglage vide clignote rapidement (2 Hz) = mode de réglage plein étéinte = mode de verrouillage
LED jaune	étéinte = sortie de commutation en état non passant allumée = sortie de commutation en état passant
LED rouge	clignote rapidement (2 Hz) = message d'erreur allumée = zone de fonctionnement non sûre
LED verte et LED rouge simultanément	clignotent rapidement (2Hz) = court-circuit sortie de commutation

La LED rouge n'indique aucun mauvais fonctionnement de l'appareil, elle indique que le signal interne se trouve près du seuil de commutation.

Deux cas peuvent être distingués:

- Fonctionnement normal/fonctionnement sur

La LED rouge est allumée temporairement lors du changement entre "présence de fluide" et "absence de fluide".

Avertissement d'un mauvais fonctionnement possible

Si la LED rouge est allumée continuellement, les conditions de travail ne sont plus optimales.

Par exemple un changement de la portée causé par des dépôts de souillure peut être détecté.

Vous pouvez prendre des mesures préventives afin d'éviter un mauvais fonctionnement. Effectuer par ex. un nouveau réglage ou nettoyer l'appareil.
