KN5119 - Kapazitiver Füllstandssensor IFM - Kostenlose Bedienungsanleitung

Produkttyp	Kapazitiver Füllstandssensor
Marke	IFM
Modell	KN5119
Stromversorgung	10-30 V DC
Ausgang	Schalter (Öffner / Schließer)
Gehäusematerial	Edelstahl
Schutzart	IP67
Betriebstemperatur	-25 bis 70 °C
Elektrischer Anschluss	Drähte BN (braun), BU (blau), BK (schwarz)
LED-Anzeige	Grün, Gelb, Rot
Einstellmodus	Automatisch über Programmiertaster
Programmierfunktionen	Leereinstellung, Volleinstellung, Verriegelung, Ausgangsinvertierung
Montage	Gewindegehäuse
Inbetriebnahme	Funktionsprüfung über LEDs
Fehlermeldungen	Rote LED blinkt (2 Hz); grüne+rote LED blinken = Kurzschluss
Wartung	Aktive Fläche bei Verschmutzung reinigen
Sicherheit	Vor Anschluss oder Eingriff spannungsfrei schalten
Anwendungen	Füllstandskontrolle von Flüssigkeiten und trockenen Schüttgütern, Kunststoffgranulaten

Häufig gestellte Fragen - KN5119 IFM

Wie schließe ich den IFM KN5119 Sensor an?

Schalten Sie die Anlage spannungsfrei. Schließen Sie die Drähte gemäß Beschriftung an: BN (braun) = Spannungsversorgung +, BU (blau) = Spannungsversorgung -, BK (schwarz) = Schaltausgang.

Wie programmiere ich den Schaltpunkt?

Verwenden Sie den Programmiertaster (mit einem stumpfen Gegenstand), um in den Einstellmodus zu gelangen. Führen Sie zuerst die Leereinstellung durch, dann gegebenenfalls die Volleinstellung.

Was bedeutet die dauerhaft leuchtende rote LED?

Die dauerhaft leuchtende rote LED zeigt an, dass das interne Signal nahe am Schaltpunkt liegt, was auf nicht optimale Bedingungen (z.B. Ablagerungen) hinweisen kann. Erwägen Sie eine Neueinstellung oder Reinigung.

Wie sperre ich die Einstellungen, um unbeabsichtigte Änderungen zu vermeiden?

Im Betriebsmodus drücken Sie den Programmiertaster mindestens 5 Sekunden lang, bis die grüne LED erlischt. Das Gerät ist dann gesperrt. Zum Entsperren wiederholen Sie den Vorgang.

Wie invertiere ich die Ausgangsfunktion (Öffner/Schließer)?

Schalten Sie das Gerät spannungsfrei, vertauschen Sie die Polarität der Spannungsversorgung (BN und BU) während dem Einschalten, dann schalten Sie die Polarität zurück. Die Ausgangsfunktion ist dann invertiert.

Was tun, wenn die rote LED nach einer Einstellung schnell blinkt?

Dies weist auf einen Einstellfehler hin. Drücken Sie einmal den Programmtaster oder schalten Sie kurz aus. Erfolgreiche Einstellungen bleiben erhalten. Mögliche Ursachen: zu geringe Signaldifferenz, umgekehrte Einstellreihenfolge oder Einstellung außerhalb des Betriebsbereichs.

Wie führe ich die Leereinstellung durch?

Stellen Sie sicher, dass der Behälter leer ist und der Sensor kein Fluid erfasst. Drücken Sie kurz den Programmiertaster, bis die grüne LED langsam blinkt (1 Hz). Die Einstellung ist abgeschlossen.

Wie führe ich die Volleinstellung durch?

Füllen Sie den Behälter so, dass der Sensor das Fluid erfasst. Drücken Sie erneut den Programmiertaster, bis die grüne LED schnell blinkt (2 Hz). Diese Einstellung wird für optimale Zuverlässigkeit empfohlen.

Was bedeutet das gleichzeitige Blinken der grünen und roten LED mit 2 Hz?

Dies weist auf einen Kurzschluss am Schaltausgang hin. Überprüfen Sie die Verkabelung und Installation. Schalten Sie spannungsfrei und beheben Sie den Fehler, bevor Sie wieder einschalten.

Wie reinige ich den IFM KN5119 Sensor?

Reinigen Sie die aktive Fläche mit einem weichen, trockenen Tuch oder bei Bedarf leicht angefeuchtet. Vermeiden Sie abrasive Mittel. Verschmutzungen können die Reichweite verändern und eine Neueinstellung erforderlich machen.

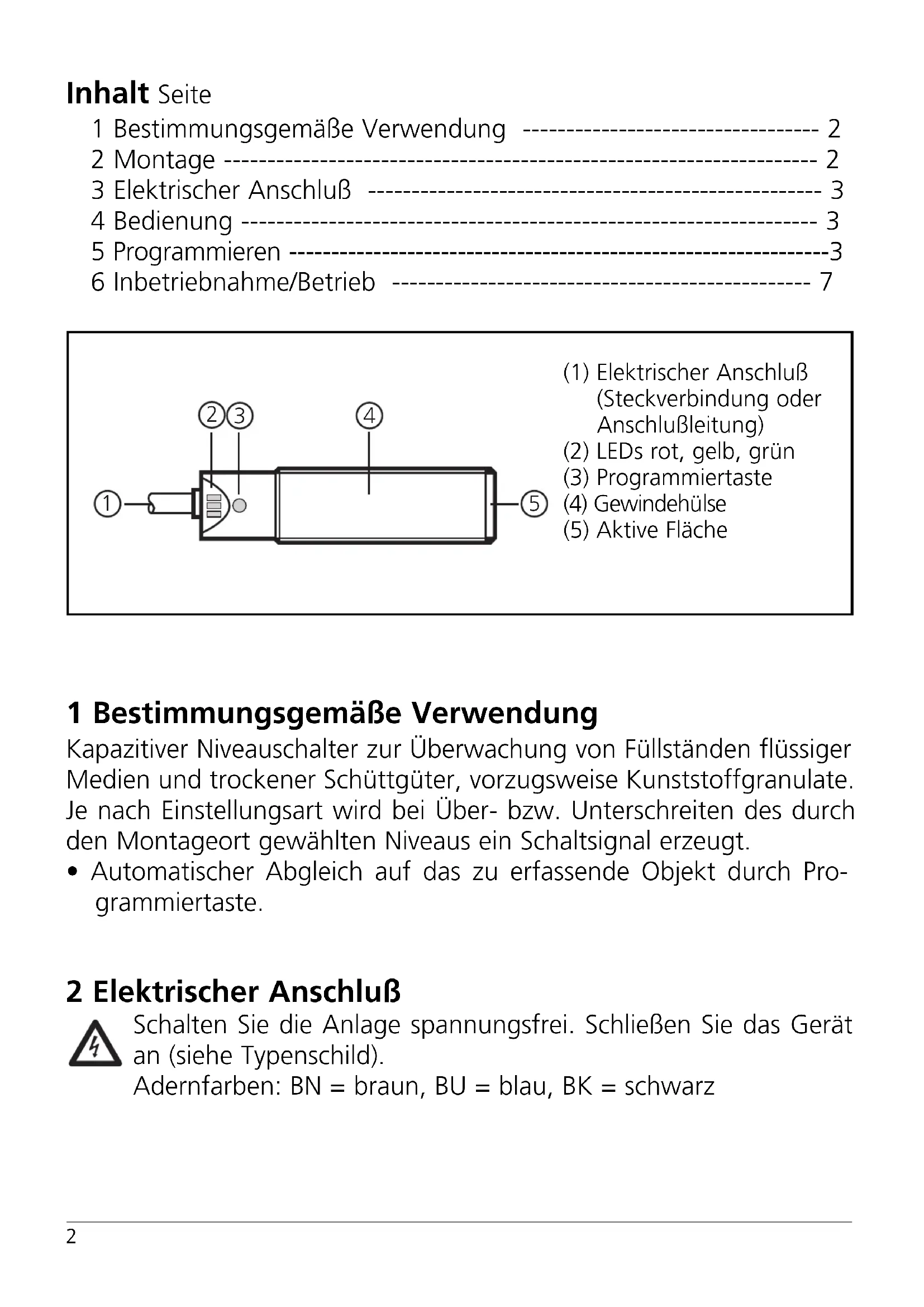

BEDIENUNGSANLEITUNG KN5119 IFM

Bedienungsanleitung Operating instructions Notice utilisateurs

efectoriso

1 Bestimmungsgemäß Verwendung 2
2 Montage 2
3 Elektrischer Anschluß 3
4 Bedienung 3
5Programmieren 3
6 Inbetriebnahme/Betrieb 7

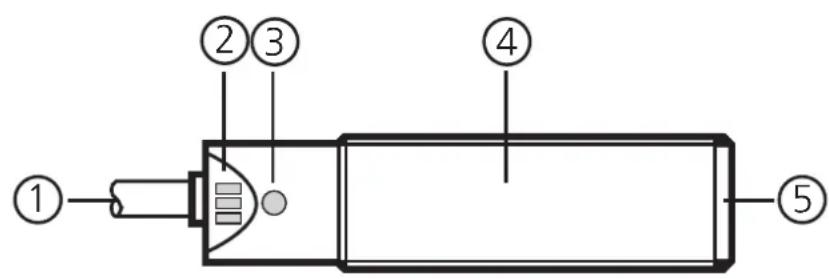

(1) Elektrischer Anschluß (Steckverbindung oder Anschlußleitung)
(2) LEDs rot, gelb, grün
(3) Programmiertaste
(4) Gewindehülse
(5) Aktive Fläche

1 Bestimmungsgemäß Verwendung

Kapazitiver Niveauschalter zur Überwachung von Füllständen flüssiger Medien und trockener Schüttgüter, vorzugsweise Kunststoffgranulate. Je nach Einstellungenart wird bei Über- bzw. Unterschieden des durch den Montageort gewährten Niveaus ein Schaltsignal erzeugt.

• Automatischer Abgleich auf das zu erfassende Objekt durch Programmiertaste.

2 Elektrischer Anschluß

Schalten Sie die Anlage spannungsfrei. Schließen Sie das Gerät an (siehe Typenschild).

Montieren Sie den Näherungsschalter wie abgebildet und programmieren Sie ihn erst dann.

4 Bedienung

Gleichen Sie den Sensor ab. Drücken Sie dazu die Programmiertaste mit einem stumpfen Gegenstand.

5 Programmieren

Betriebsmodus

Unmittelbar nach dem Einsatzen befindet sich der Näherungsschalter im Betriebsmodus. In diesen Modus sind alle normalen Sensorfunktionen aktiv.

Darüber hinaus können Sie am Gerät folgende Einstellungen vornehmen:

• Abgleichmodus
  • Einstellung des Schaltpunktes im Leer- und Vollabgleich
• Sperrmodus
• Elektronisches Schloss zur Vermeidung von Manipulationen
• Einstellung der Ausgangsfunktion als Offner oder Schlieber

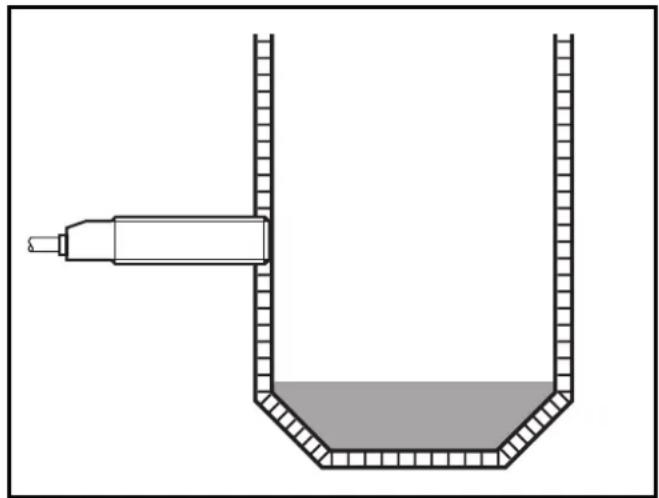

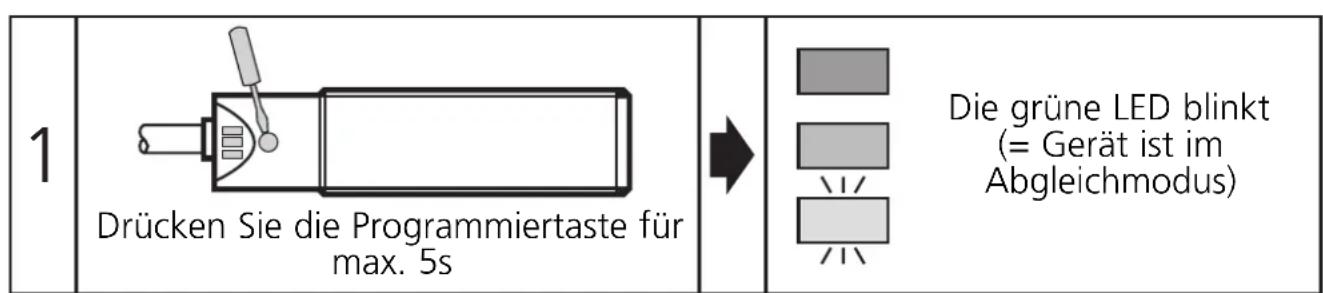

Abgleichmodus Leerabgleich

Der Sensor wird auf den leeren Behälter abgeglichen. Erfaßt er Füllgut,ändert sich sein Schaltsignal.

Fuhren Sie dann die Schritte 1 und 2 aus.

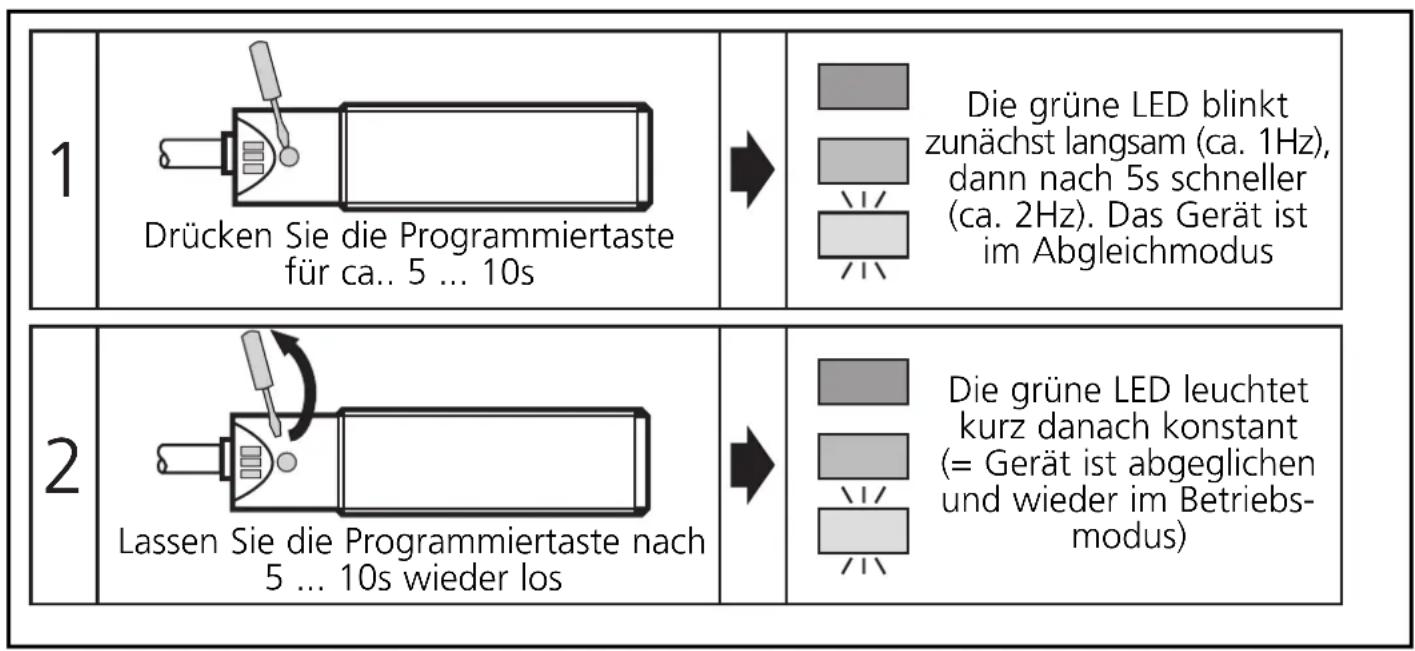

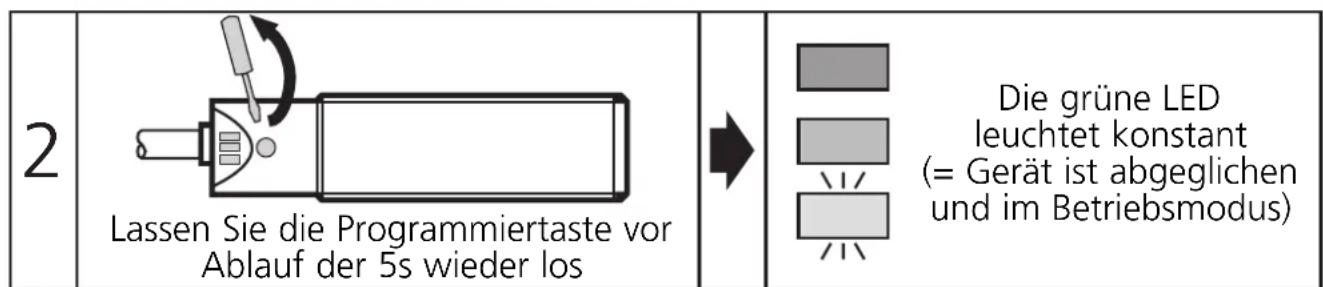

Abgleichmodus Vollabgleich

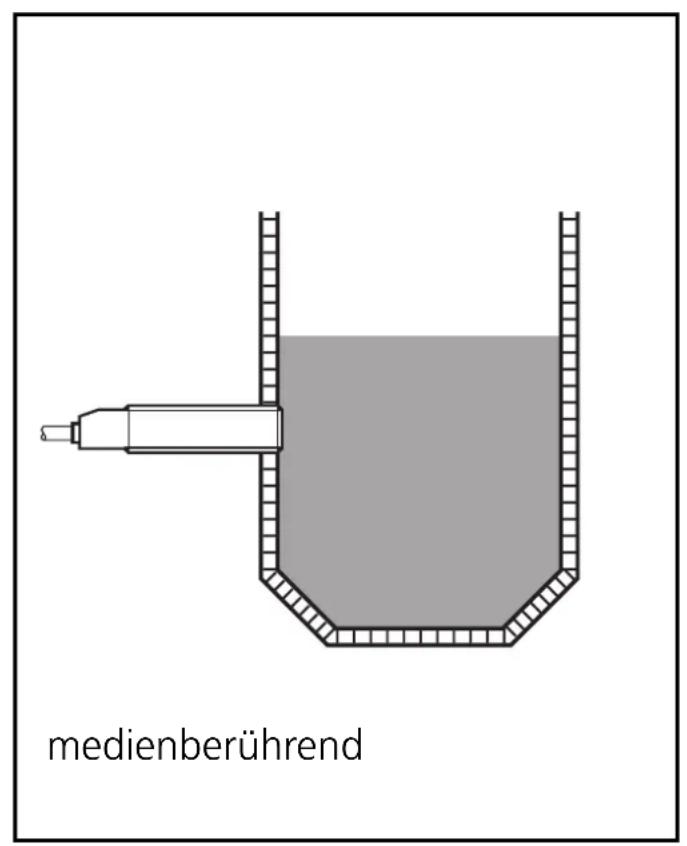

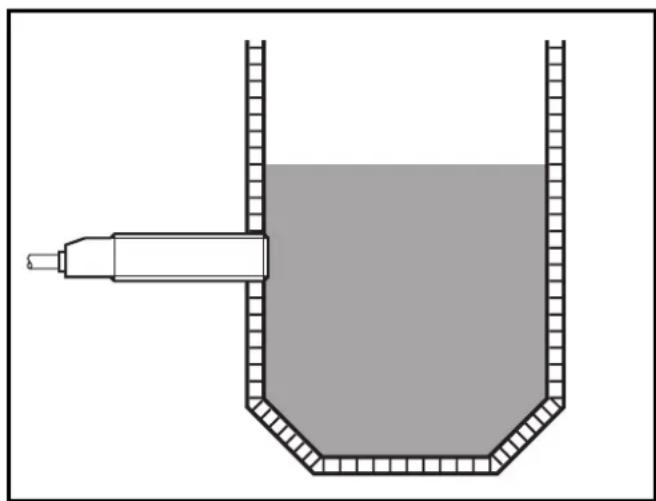

Füllen Sie den Behälter, so daß der Sensor das Füllgut erfaßt.

Hinweis:

Der Vollabgleich ist für den Betrieb des Gerätes nicht unbedingt erforderlich, wird aber empfohlen. Aus der Kombination Leerabgleich / Vollabgleich ermittelt der interne Mikroprozessor die optimale Lage der Schaltschwellen zwischen beiden Zuständen. Wenn Sie also bereits Abgleichkriterien (Leer- und Vollabgleich) anwenden, erhalten Sie maximale Betriebssicherheit für ihre spezielle Applikation.

Serrmodus

Die gespeicherten Abgleichwerte können gegen unberechtigtes Programmieren wie folgt geschichert werden (Ausgangszustand entriegelt):

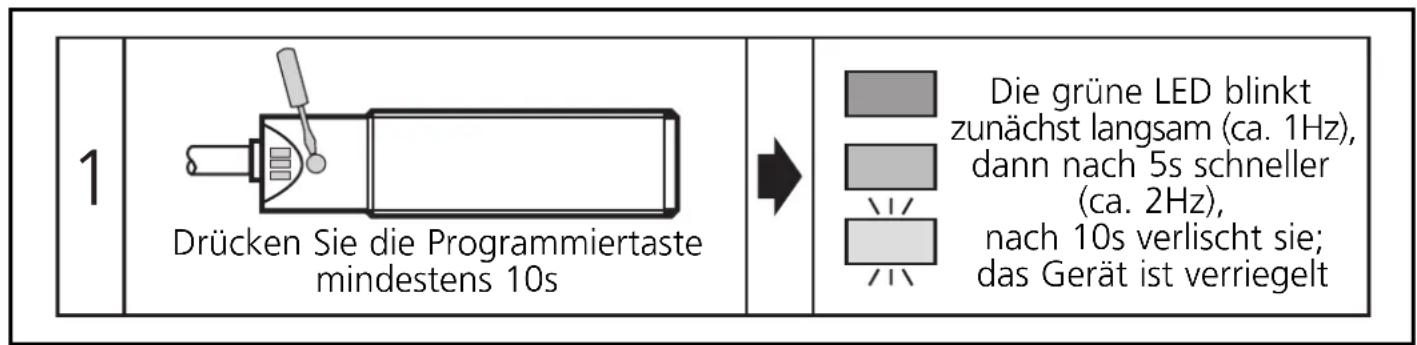

Beim Loslassen der Programmiertaste wird das Gerät verriegelt und alle Programmierfungtionen sind gespeppt. Das Gerät springt darüber in den Betriebsmodus.

Wird dieser Vorgang aus dem verriegelten Zustand hereaus gestartet, so zeigt die grüne LED zünachst keine Reaktion, um jeder Hinweis auf eine verstckte Funktion zu vermeiden.

Wenn Sie also die Verriegelung wieder freigeben wollen, gehen Sie wie folgt vor:

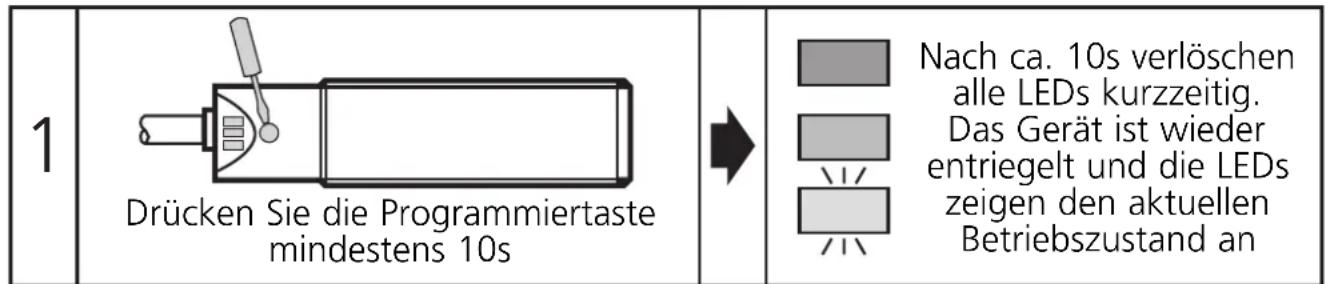

Beim Loslassen der Programmiertaste wird das Gerät entriegelt und alle Programmierfungtionen sind wieder freiigegeben. Das Gerät springt darüber in den Betriebsmodus.

Einstellung der Ausgangsfunktion als Offner oder Schließer

Der Schaltausgang des Gerätes kann als Offner- oder Schließerkontakt betreiben werden. Dazu muss das Gerät zunachst ausgeschelt werden. Um das invertierte Ausgangsverhalten zu erzeugen, wird die Betriebsspannung mit der umgekehrten Polarität zugeschaltet.

Fehlermeldungen

Ist der Leer- oder Vollabgleich nicht möglich, blinkt die rote LED nach dem Abgleichversuch schnell (ca. 2Hz).

Zum Löschen dieser Fehlermeldung betätigten Sie 1x die Programmier-taste oder schalten Sie die Betriebsspannung aus und wieder ein. Die bisherigen erfolgreich eingelesenen Einstellwerte bleiben damit unverändert gespeichert.

Mögliche Grunde für eine Fehlermeldung:

• Der Signalunterschied zwischen Leer- und Vollzustand ist zu gering (z.B. Leer- und Vollabgleich ohne entsprechende Füllstandsdänderung)

• Die Signaländerung zwischen Leer- und Vollzustand erfolgt in die falsche Richtung (z.B. Leerabgleich im Vollzustand und darauf Vollabgleich im Leerzustand)

• Leerabgleich außerhalb des Arbeitsbereiches (z.B. Leerabgleich auf Direktkonkakt mit einem elektrisch geerdeten Medium, etwa wenn die aktive Fläche ins Wasser getaucht ist)

Abhilfe: Vermeiden Sie die genannten Fehler und wiederholen Sie zur Fehlerbehebung den Abgleich.

Weitere Fehlerarten:

• Elektronischer Fehler oder Beschädigung des Gerätes im Sensorbereich
• Internet Fehler (kann nur durch aus- und wieder einschalten der Betriebsspannung gelöscht werden, Hardware-Reset)

6 Inbetriebnahme/Betrieb

Prüfen Sie, ob das Gerät sicher Funktioniert. Anzeige durch LEDs.

LED grün	EIN = Gerät ist betriebsbereit blink langsam (1Hz) = Abgleichmodus Leerabgleich blink schnell (2Hz) = Abgleichmodus Vollabgleich AUS = Sperrmodus
LED gelb	AUS = Schaltausgang gespert EIN = Schaltausgang leitend
LED rot	blinkt schnell (2Hz) = Fehlermeldung EIN = unsicherer Arbeitsbereich
LED gelb und rot gemeinsam	blinken schnell (2Hz) = Kurzschluß Schaltausgang

Die rote LED zeigt keine Gerätestörung an, sondern daß sich das interne Sensorsignal in der Höhe der Schaltschwelle befindet.

Dabei sind 2 Fälle zu untersenden:

- Normaler Betrieb / Sicheres Funktionieren

Die rote LED leuchtet während des Wechsels zwischen "Objekt vorhanden" und "Objekt nicht vorhanden" vorübergehend auf.

- Warning vor möglicher Fehlfunktion

Leuchtet die rote LED konstant, sind die Arbeitsbedingungen nicht mehr optimal.

Z. B. kann eine durch Schmutzablagerungen verursachte Schaltabstandsverschiebung erkannt werden.

Sie können Gegenmaßnahmen ergreifen, bevor es zu einer Fehlfunktion kommt. Führren Sie in z.B. einen erneuten Abgleich durch oder reinigen Sie das Gerät.
