Produkttyp	Kapazitiver Füllstandssensor
Marke	IFM
Modell	KN5101
Hauptfunktion	Kapazitive Erkennung von Schüttgut (Feststoffe oder Flüssigkeiten) durch eine nichtmetallische Wand
Versorgungsspannung	18-36 V DC
Ausgang	PNP/NPN-Schaltung (je nach Version) + Verschmutzungsausgang (fc-output)
Empfindlichkeitsbereich	Einstellbar über Taster oder Programmeingang (Pin 2)
LED-Anzeigen	Grün (Betrieb), gelb (Ausgang aktiv), rot (Fehler / unsicherer Bereich)
Montage	Direkt in die Behälterwand (Gehäuse KNM30BSA...) oder außen (Gehäuse KNM30NSA...)
Gehäusematerial	Edelstahl
Schutzart	IP67
Umgebungstemperatur	-25°C bis +80°C
Sonderfunktionen	Einstellung „Leer“ und „Voll“, Verriegelung/Entriegelung, Verschmutzungserkennung
Wartung	Regelmäßige Reinigung, Funktionsprüfung über LED
Sicherheit	Anlage vor Anschluss spannungsfrei schalten
Ersatzteile	Hersteller kontaktieren
Allgemeine Informationen	Bedienungsanleitung kostenlos herunterladbar auf notice-facile.com

Häufig gestellte Fragen - KN5101 IFM

Wie stelle ich den Füllstandssensor KN5101 ein?

Drücken Sie kurz die Taste, um eine 'Leer'-Einstellung (Behälter leer) und ggf. eine 'Voll'-Einstellung (Behälter voll) durchzuführen. Sie können auch den Programmeingang (Pin 2) verwenden, indem Sie einen Impuls mit geeigneter Dauer anlegen. Die 'Leer'-Einstellung ist normalerweise ausreichend.

Was bedeutet das Blinken der roten LED?

Die rote LED blinkt und zeigt einen Fehler bei der Einstellung oder Verriegelung/Entriegelung an. Sie kann auch blinken, wenn die Signale 'Leer' und 'Voll' zu nah beieinander liegen. Drücken Sie in diesem Fall kurz die Taste, um zu bestätigen, und wiederholen Sie die Einstellung.

Wie verriegle und entriegle ich das Gerät?

Zum Verriegeln drücken Sie die Taste mindestens 10 Sekunden lang: Die grüne LED blinkt zuerst langsam, dann schneller und erlischt dann. Zum Entriegeln wiederholen Sie die gleiche Aktion: Nach 10 Sekunden erlöschen alle LEDs kurz, dann ist das Gerät entriegelt.

Was tun, wenn die Einstellung nicht möglich ist (rote LED blinkt)?

Wenn die rote LED nach einer Einstellung blinkt, bedeutet dies, dass die Signale 'Leer' und 'Voll' zu nah beieinander liegen. Drücken Sie kurz die Taste, um zu bestätigen, und wiederholen Sie die Einstellung. Stellen Sie sicher, dass der Behälter je nach gewählter Einstellung leer oder voll ist.

Kann man mit diesem Sensor Flüssigkeiten erkennen?

Ja, der KN5101 kann Flüssigkeiten erkennen, jedoch nur durch eine nichtmetallische Wand (Außenmontage). Für Flüssigkeiten verwenden Sie die Montage mit dem Gehäuse KNM30NSA..., das außen am Behälter befestigt wird.

Was ist der Unterschied zwischen der 'Leer'- und 'Voll'-Einstellung?

Die 'Leer'-Einstellung kalibriert den Sensor auf einen leeren Behälter. Die 'Voll'-Einstellung optimiert die Empfindlichkeit auf das Schüttgut. Die 'Leer'-Einstellung ist normalerweise ausreichend; die 'Voll'-Einstellung ist bei schwierigen Anwendungen nützlich, die eine optimale Reservekapazität erfordern.

Wie montiere ich den Sensor an einem nichtmetallischen Behälter?

Befestigen Sie das Gehäuse KNM30NSA... außen am nichtmetallischen Behälter. Der Sensor erkennt das Material durch die Wand. Stellen Sie sicher, dass die Wand sauber und ohne Metallbeschichtung ist.

Was tun, wenn der Verschmutzungsausgang (fc-output) aktiv ist?

Der aktive Verschmutzungsausgang (rote LED leuchtet) zeigt einen unsicheren Bereich an: entweder Behälter voll, bei dem die Erkennung unsicher ist, oder Behälter leer, bei dem sich das Signal geändert hat (z. B. Verschmutzung). Reinigen Sie den Sensor und wiederholen Sie die Einstellung.

Kann ich diesen Sensor für leitfähige Materialien verwenden?

Ja, das kapazitive Prinzip ermöglicht die Erkennung von leitfähigen (z. B. Flüssigkeiten) und nicht leitfähigen Materialien. Bei leitfähigen Flüssigkeiten wird jedoch eine Außenmontage empfohlen und eine spezielle Einstellung kann erforderlich sein.

Wie setze ich den Sensor nach einer falschen Einstellung zurück?

Führen Sie eine erneute 'Leer'-Einstellung durch: Die Schaltschwellen werden auf die Anfangswerte zurückgesetzt, wodurch die vorherigen Einstellungen gelöscht werden. Sie können danach bei Bedarf eine 'Voll'-Einstellung vornehmen.

BEDIENUNGSANLEITUNG KN5101 IFM

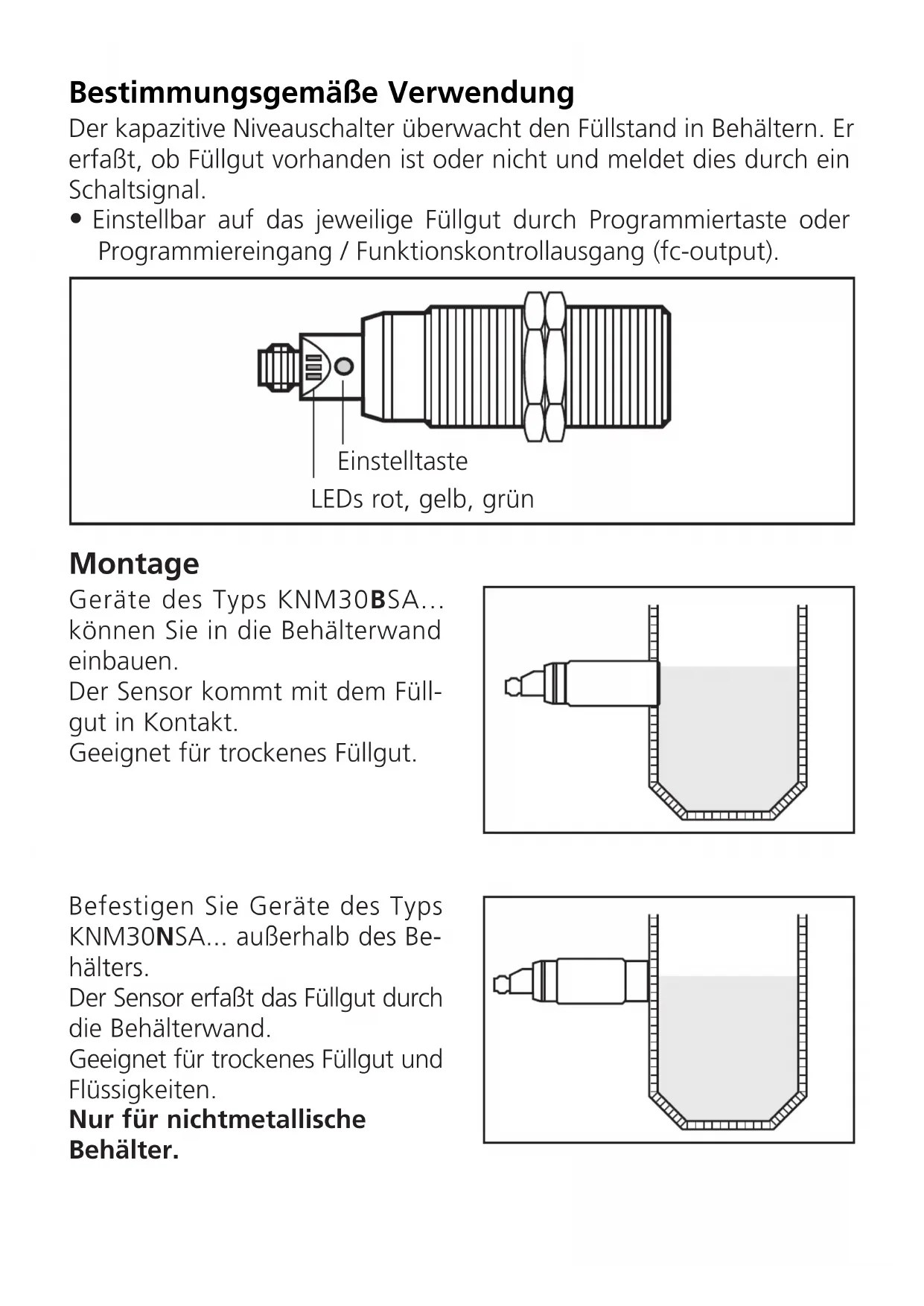

Bestimmungsgemäß Verwendung

Der kapazitive Niveauchafter überwacht den Füllstand in Behältern. Er erfaßt, ob Füllgut vorhanden ist oder nicht und meldet dies durch ein Schaltsignal.

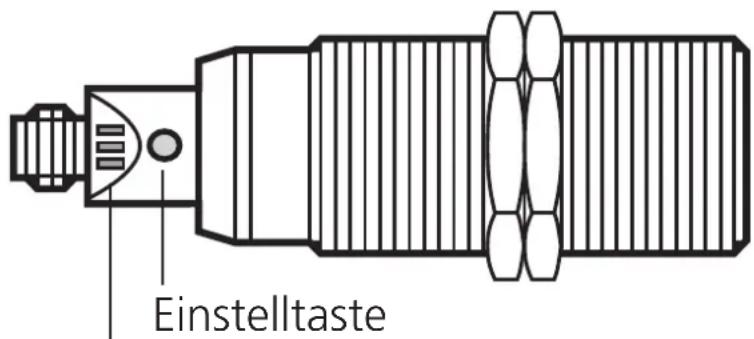

• Einstellbar auf das jeweilige Füllgut durch Programmiertaste oder Programmiereingang / Funktionskontrollausgang (fc-output).

LEDs rot, gelb, grün

Montage

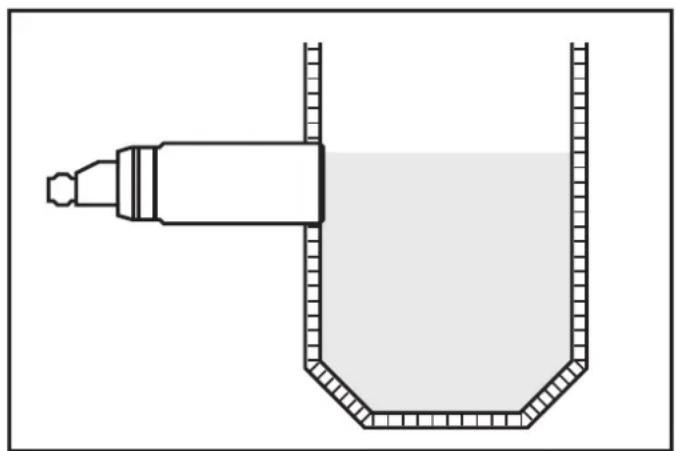

Geräte des Typs KNM30BSA... können Sie in die Behälterwand einbauen.

Der Sensor kommt mit dem Fullgut in Kontakt.

Geeignet fur trockenes Füllgut.

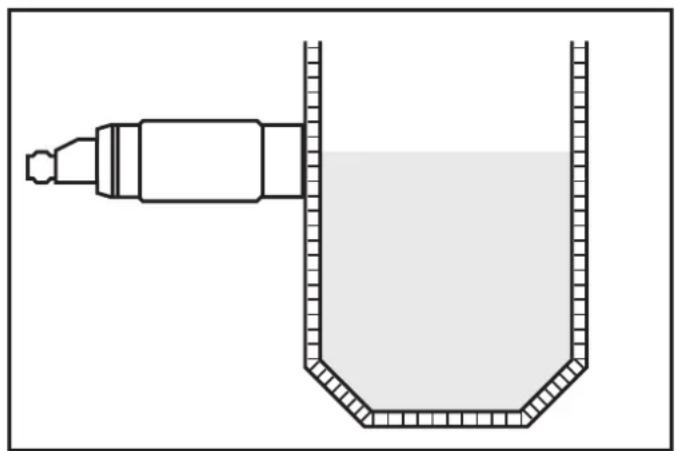

Befestigen Sie Geräte des Typs KNM30NSA... außerhalb des Behalters.

Der Sensor erfaßt das Füllgut durch die Behälterwand.

Geeignet für trockenes Füllgut und Flüssigkeiten.

Nur für nichtmetallische Behälter.

Elektrischer Anschluß

Schalten Sie die Anlage spannungsfrei. Schließen Sie das Gerät nach den Angaben auf dem Typenschild an.

Einstellen

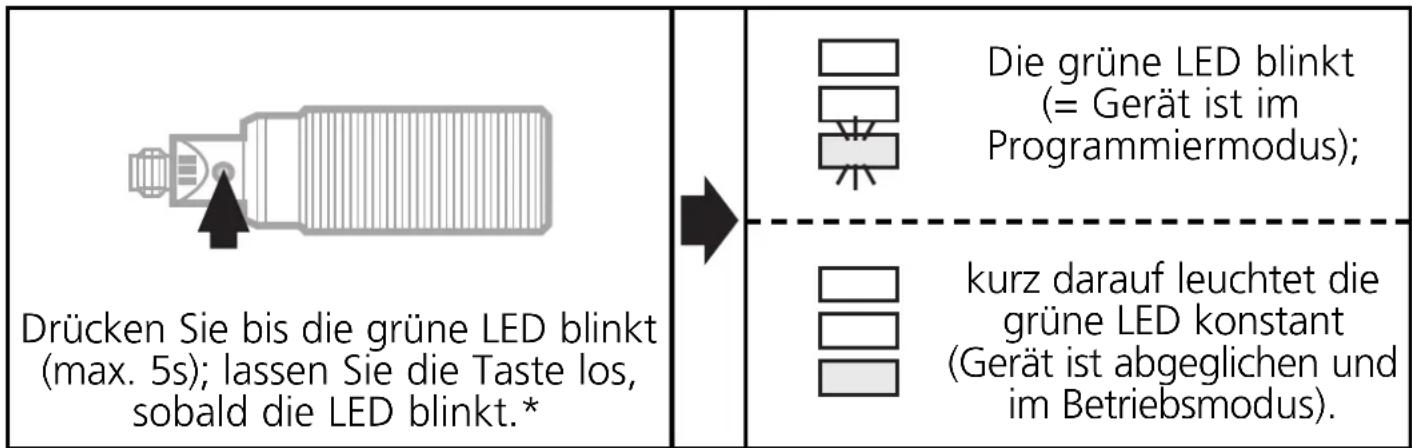

- Leerabgleich

Der Sensor wird auf den leeren Behälter abgeglichen. Erfaßt er Füllgut,ändert sich sein Schaltsignal. Die Ein- und Ausschaltschwelle wird automatisch generiert.

Vollabgleich

Für die meisten Anwendungsfälle genugt der Leerabgleich. Sie konnen aber auch zusätzlich einen Abgleich auf das Füllgut vornehmen (um z. B. eine optimale Betriebsreserve für spezielle Applikationen zu erhalten).

*Sie können das Gerät auch über Pin 2 (fc-output) abgleichen (Signaldauer = Dauer des Tastendrucks).

Typ FPKG: (+U_B) an Pin 2.

Typ FNKG: (-U_B) an Pin 2.

Die gespeicherten Werte für den Leerabgleich werden durch den Vollabgleich nicht überschreiben. Sie können den Vollabgleich beliebig oft wiederholen. Nach einem erneuten Leerabgleich werden die Schaltschwellen wiederautomatisch gesetzt; die zuletzt definierten Werte werden überschreiben.

Ist der Abgleich nicht möglich (z. B. Signal „Leer" und Signal „Gefüllt" sind annahernd gleich stark), blinkt die rote LED nach dem Einstellvorgang (zusätzlich gibt der Funktionskontrollausgang ein 2-Hz-Signal).

Drücken Sie kurz die Einstelltaste (= Bestätigung) und wiederholen Sie den Einstellvorgang.

1	Drücken Sie mindestens 10s	Die grüne LED blinkt zunächst langsam, dann schneller. Nach 10s verlöscht sie, das Gerät ist verriegelt.
2	Drücken Sie mindestens 10s	Nach 10s verlöschen alle LEDs kurzzeitig. Danach ist das Gerät entriegelt und die LEDs zeigen den aktuellen Betriebszustand.

Verriegeln / Entriegeln

*Sie können das Gerät auch über Pin 2 (fc-output) verriegeln / entriegeln (Signaldauer = Dauer des Tastendrucks).

Typ FPKG: (+U_B) an Pin 2.

Typ FNKG: (-U_B) an Pin 2.

Betrieb

Prüfen Sie, ob das Gerät sicher Funktioniert. Anzeige durch LEDs und durch Funktionskontrollausgang:

LED grün	Gerät ist betriebsbereit.
LED gelb	EIN = Ausgang ist geschaltet. Blinken = Kurzschluß des Schaltausgangs.
LED rot + FK-Ausgang	EIN = Unsicherer Arbeitsbereich: - bei gefülltem Behälter: das Füllgut wird nicht sicher erkannt - bei leerem Behälter: das Leersignal hat sich seit dem letzten Abgleich geändert (z. B. durch Schmutzablagerungen). Blinken bzw. 2-Hz-Signal des FK-Ausgangs = Fehler beim Einstellen oder Verriegeln / Entriegeln.
