Type de produit	Détecteur de niveau capacitif
Marque	IFM
Modèle	KN5101
Fonction principale	Détection capacitive de présence de matière en vrac (solides secs ou liquides) à travers une paroi non métallique
Tension d'alimentation	18-36 V DC
Sortie	Commutation PNP/NPN (selon version) + sortie colmatage (fc-output)
Plage de sensibilité	Réglable via bouton-poussoir ou entrée de programmation (broche 2)
Indicateurs LED	Verte (marche), jaune (sortie active), rouge (erreur / zone non sûre)
Montage	Direct dans la paroi de la cuve (boîtier KNM30BSA...) ou à l'extérieur (boîtier KNM30NSA...)
Matériau du boîtier	Acier inoxydable
Degré de protection	IP67
Température ambiante	-25°C à +80°C
Fonctions spéciales	Réglage « vide » et « plein », blocage/déblocage, détection de colmatage
Entretien	Nettoyage périodique, vérification du bon fonctionnement via les LED
Sécurité	Mettre l'installation hors tension avant tout raccordement
Pièces détachées	Contacter le fabricant
Informations générales	Notice d'utilisation disponible en téléchargement gratuit sur notice-facile.com

FOIRE AUX QUESTIONS - KN5101 IFM

Comment régler le détecteur de niveau KN5101 ?

Pour régler le capteur, appuyez brièvement sur le bouton-poussoir pour effectuer un réglage « vide » (cuve vide) puis, si nécessaire, un réglage « plein » (cuve pleine). Vous pouvez également utiliser l'entrée de programmation (broche 2) en appliquant une impulsion de durée appropriée. Le réglage « vide » est généralement suffisant.

Que signifie le clignotement de la LED rouge ?

La LED rouge clignotante indique une erreur lors du réglage ou du blocage/déblocage. Elle peut également clignoter si le signal « vide » et « plein » sont trop proches. Dans ce cas, appuyez brièvement sur le bouton pour valider et répétez le réglage.

Comment bloquer et débloquer l'appareil ?

Pour bloquer, appuyez sur le bouton-poussoir pendant au moins 10 secondes : la LED verte clignote d'abord lentement puis plus vite, puis s'éteint. Pour débloquer, répétez la même action : après 10 secondes, toutes les LED s'éteignent brièvement puis l'appareil est débloqué.

Que faire si le réglage n'est pas possible (LED rouge clignote) ?

Si la LED rouge clignote après un réglage, cela signifie que les signaux « vide » et « plein » sont trop proches. Appuyez brièvement sur le bouton-poussoir pour valider, puis répétez le réglage. Assurez-vous que la cuve est bien vide ou pleine selon le réglage choisi.

Peut-on détecter des liquides avec ce capteur ?

Oui, le KN5101 peut détecter des liquides, mais uniquement à travers une paroi non métallique (montage externe). Pour les liquides, utilisez le montage avec le boîtier KNM30NSA... fixé à l'extérieur de la cuve.

Quelle est la différence entre le réglage « vide » et « plein » ?

Le réglage « vide » calibre le capteur sur une cuve vide. Le réglage « plein » affine la sensibilité sur la matière en vrac. Le réglage « vide » est généralement suffisant ; le réglage « plein » est utile pour des applications difficiles nécessitant une capacité de réserve optimale.

Comment monter le capteur sur une cuve non métallique ?

Fixez le boîtier KNM30NSA... à l'extérieur de la cuve non métallique. Le capteur détecte la matière à travers la paroi. Assurez-vous que la paroi est propre et sans revêtement métallique.

Que faire si la sortie colmatage (fc-output) est active ?

La sortie colmatage active (LED rouge allumée) indique une zone non sûre : soit la cuve pleine où la détection est incertaine, soit la cuve vide où le signal a changé (ex. encrassement). Nettoyez le capteur et répétez le réglage.

Puis-je utiliser ce capteur pour des matières conductrices ?

Oui, le principe capacitif permet de détecter des matières conductrices (ex. liquides) et non conductrices. Cependant, pour les liquides conducteurs, un montage externe est recommandé et un réglage spécifique peut être nécessaire.

Comment réinitialiser le capteur après un réglage incorrect ?

Effectuez un nouveau réglage « vide » : les seuils de commutation seront remis aux valeurs initiales, effaçant les réglages précédents. Vous pouvez ensuite refaire un réglage « plein » si nécessaire.

MODE D'EMPLOI KN5101 IFM

efectoriso

Kapazitiver

Niveauschalter

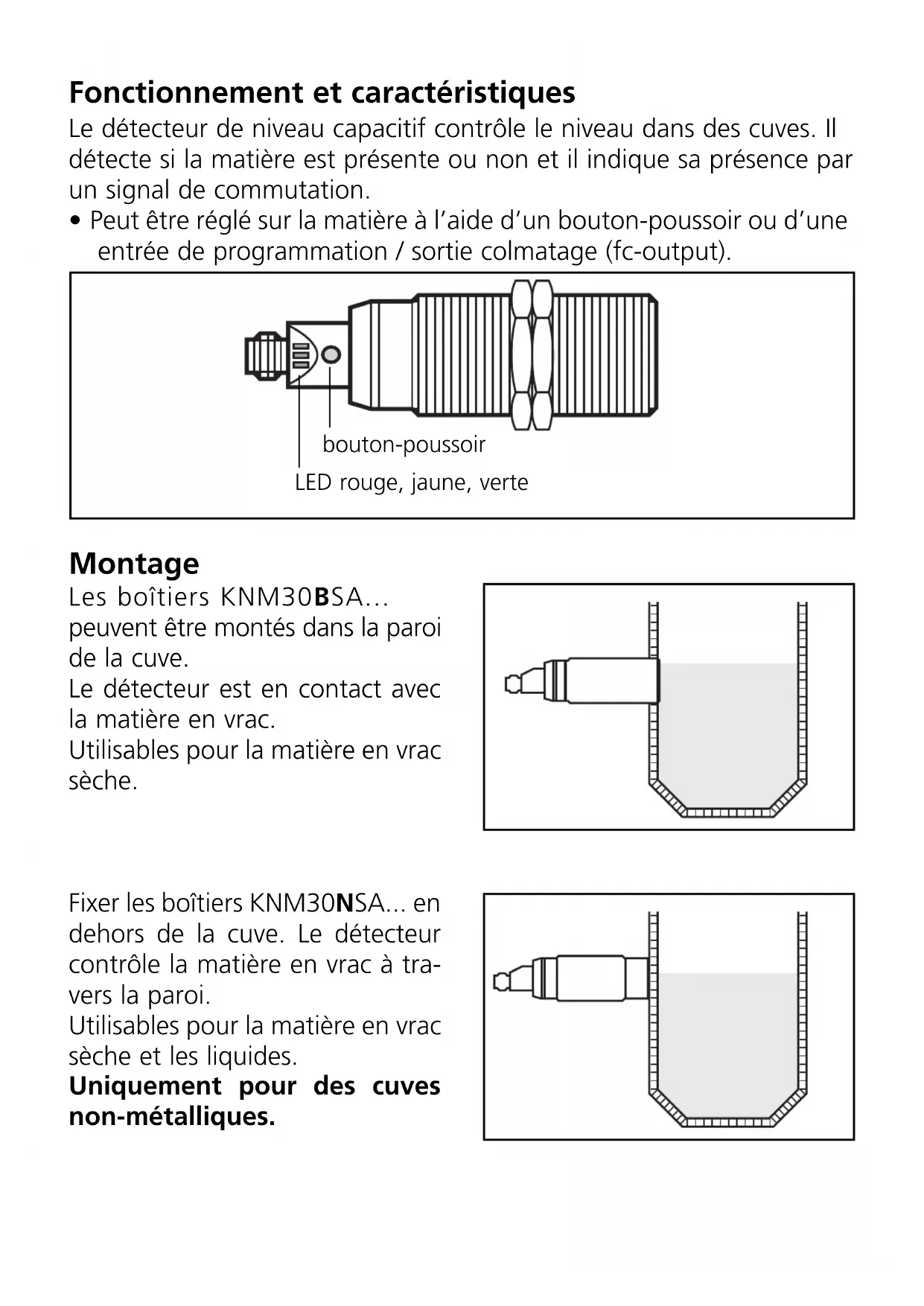

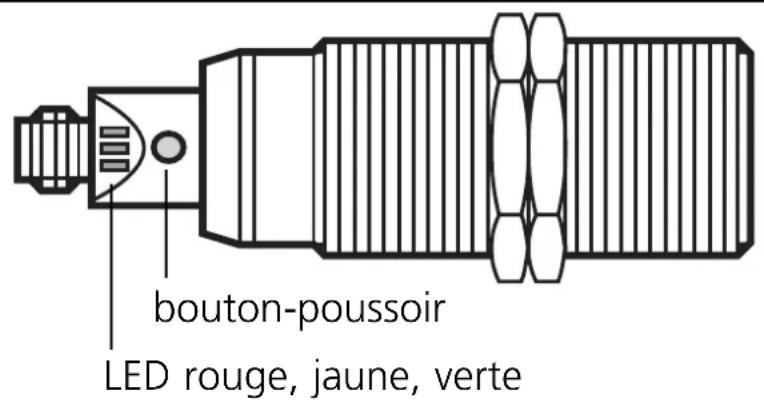

Fonctionnement et caractéristiques

Le détecteur de niveau capacitatif contrôle le niveau dans des cuves. Il détecte si la matière est présente ou non et il indique sa présence par un signal de commutation.

• Peut être réglé sur la matière à l'aide d'un bouton-poussoir ou d'une entrée de programmation / sortie colmatage (fc-output).

Montage

Les boîtiers KNM30BSA...

peuvent être montés dans la paroi de la cuve.

Le détecteur est en contact avec la matière en vin.

Utilisables pour la matière en vinç sèche.

Fixer les boîtiers KNM30NSA... en dehors de la cuve. Le détecteur contrôle la matière en vinç à travers la paroi.

Utilisables pour la matière en vrac sec et les liquides.

Uniquement pour des cuves non-métalliques.

Raccordement électrique

Mettre l'installation hors tension avant le raccordement. Raccordement selon les indications de l'étiquette.

-Réglage «vide

Le détecteur sera réglé sur une cuve vide. Lorsqu'il détectera une matière en vrac, il inversera son signal de commutation. Les seuils de commutation sont générés automatiquement.

-Réglage «plein

Pour la plupart des applications, le réglage «vide» est suffisant. On peut en plus effectuer un réglage sur la matière en vin. (par ex. pour avoir une capacité de réserve optimale pour des applications difficiles).

Il est également possible de régler l'appareil à l'aide de l'entrée de programmation (broche 2, fc output). (longueur du signal = durée de l'impulsion sur le bouton) Forme FPKG: (+U B) à la broche 2; forme FNKG: (-U B) à la broche 2.

Les valeurs du réglage «vide» restent mémorisées lors du réglage «plein». On peut renouveler le réglage «plein» autant de fois que désiré. Après un nouveau réglage «vide», les seuils de commutation sont remis automatiquement aux valeurs initiales et donc replacent les dernières valeurs définies.

Si le réglage n'est pas possible (par ex. le signal «vide» et le signal «plein» sont presque de la même sensibilité) la LED rouge clignote après le réglage (en plus, la sortie colmatage envoie un signal 2Hz).

Appuyer brièvement sur le bouton-poussoir (= validation) et répéter le réglage.

Blocage / déblocage

1	Appuyer pendant au moins 10s.*	→	D'abord la LED verte clignote lentement, ensuite plus vite. Àpres 10 s, elle s'éteint, l'appareil est bloqué.
2	Appuyerpendant au moins 10s.*	→	Après 10 s, toutes les LED s'éteignent brièvement. Puis l'appareil est débloqué et les LED indiquent l'état de fonctionnement actuel.

*Il est également possible de bloquer/débloquer l'appareil à l'aide de l'entrée de programmation (broche 2, fc output).

(longueur du signal = durée de l'impulsion sur le bouton)

Forme FPKG: (+U_B) à la broche 2.

Forme FNKG: (-U_B) à la broche 2.

Fonctionnement

Vérifier le bon fonctionnement de la cellule. Indication par LED et par sortie diagnostique.

LED verte	l'appareil est opérationnel
LED jaune allumée = sortie est commutée clignotante = sortie en état de courts-circuits
LED rouge + sortie colmatage	allumée et active = zone non sûre: - avec la cuve pleine: détention non sûre de la matière en vinc - avec la cuve vide: le signal «vide» a changé depuis le dernier réglage (par ex. par un encrassement) clignotante ou signal 2Hz de la sortie colmatage = erreurs pendant le réglage ou le blocage / déblocage
