Produkttyp	Kapazitiver Füllstandssensor
Marke	IFM
Modell	KN5103
Hauptfunktion	Füllstandskontrolle in Behältern
Detektionsprinzip	Kapazitiv
Erkennbare Materialien	Trockene Schüttgüter und Flüssigkeiten (je nach Montage)
Montage	In der Wand oder außerhalb des Behälters
Gehäuse für Wandmontage	KNM30BSA
Gehäuse für Außenmontage	KNM30NSA
Bedingung für Außenmontage	Nichtmetallische Behälter
Elektrischer Anschluss	Gemäß Etikett, Spannungsfreischaltung erforderlich
Ausgang	Schaltausgang und Verschmutzungsausgang (fc-Ausgang)
LED-Anzeigen	Grün (betriebsbereit), gelb (Schaltung/Kurzschluss), rot (Fehler/Verschmutzung)
Einstellung	Drucktaste oder Programmiereingang (Pin 2)
Einstellmodi	"leer" und "voll"
Verriegelung/Entriegelung	Durch Druck ≥10 s oder Programmiereingang
Sicherheit	Anlage vor Anschluss spannungsfrei schalten
Verwendung	Trockene Schüttgüter für Wandmontage; trockene Schüttgüter und Flüssigkeiten für Außenmontage
Detektionsart	Direkter Kontakt oder durch die Wand
Bestätigung nach Fehler	Kurzer Druck auf die Taste
Fehlersignal Verschmutzungsausgang	2 Hz
Programmiereingang	Pin 2
Verfügbare Varianten	FPKG (PNP) und FNKG (NPN)
LED-Blinken bei Programmierung	Langsam (1 Hz) dann schnell (2 Hz)

Häufig gestellte Fragen - KN5103 IFM

Wie stelle ich den Sensor für einen leeren Behälter ein?

Drücken Sie die Drucktaste, bis die grüne LED blinkt (max. 5 s), dann loslassen. Kurz danach leuchtet die grüne LED dauerhaft, was anzeigt, dass das Gerät eingestellt ist und sich im Betriebsmodus befindet.

Wie führe ich eine 'voll'-Einstellung durch?

Zuerst blinkt die grüne LED langsam (1 Hz). Drücken Sie die Taste und halten Sie sie 5 bis 10 Sekunden gedrückt. Nach 5 s blinkt die LED schneller (2 Hz): Das Gerät befindet sich im Programmiermodus. Lassen Sie dann die Taste los. Die gelbe und grüne LED leuchten auf und zeigen an, dass das Gerät eingestellt ist.

Was tun, wenn die rote LED nach einer Einstellung blinkt?

Dies bedeutet, dass die Einstellung nicht durchgeführt werden konnte (Signale 'leer' und 'voll' zu nah beieinander). Drücken Sie kurz die Drucktaste, um zu bestätigen, und wiederholen Sie die Einstellung.

Wie verriegle oder entriegle ich das Gerät?

Zum Verriegeln die Taste mindestens 10 Sekunden drücken: Nach 10 s erlischt die grüne LED, das Gerät ist verriegelt. Zum Entriegeln erneut mindestens 10 s drücken: Nach 10 s erlöschen alle LEDs kurz, dann ist das Gerät entriegelt.

Was bedeutet eine blinkende gelbe LED?

Eine blinkende gelbe LED zeigt an, dass der Ausgang im Kurzschlusszustand ist.

Kann ich diesen Sensor für Flüssigkeiten verwenden?

Ja, unter der Voraussetzung, dass Sie das Gehäuse KNM30NSA für die Außenmontage verwenden, und nur bei nichtmetallischen Behältern. Der Sensor erfasst das Material durch die Wand.

Wie schließe ich das Gerät elektrisch an?

Schließen Sie gemäß den Angaben auf dem Etikett an. Es ist zwingend erforderlich, die Anlage vor dem Anschluss spannungsfrei zu schalten.

Wie ist die Montageanleitung?

Für die Montage in der Wand verwenden Sie das Gehäuse KNM30BSA. Für die Montage außerhalb des Behälters verwenden Sie das Gehäuse KNM30NSA. In diesem Fall muss der Behälter nichtmetallisch sein.

Was tun bei einem Einstellfehler?

Wenn die rote LED nach der Einstellung blinkt, drücken Sie kurz die Taste, um den Fehler zu bestätigen, und wiederholen Sie die Einstellung. Wenn das Problem weiterhin besteht, überprüfen Sie, ob die Signale 'leer' und 'voll' ausreichend unterschiedlich sind.

Wie setze ich die Einstellungen auf die Standardwerte zurück?

Eine neue 'leer'-Einstellung setzt die Schaltschwellen automatisch auf die Anfangswerte zurück und ersetzt die vorherigen Einstellungen.

BEDIENUNGSANLEITUNG KN5103 IFM

Bestimmungsgemäße Verwendung

Der kapazitive Niveauschalter überwacht den Füllstand in Behältern. Er erfaßt, ob Füllgut vorhanden ist oder nicht und meldet dies durch ein Schaltsignal.

- Einstellbar auf das jeweilige Füllgut durch Programmiertaste oder Programmiereingang / Funktionskontrollausgang (fc-output).

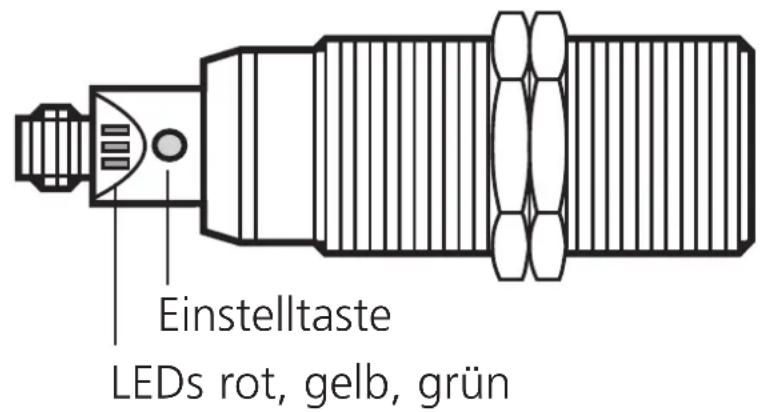

Einstelltaste LEDs rot, gelb, grün

Montage

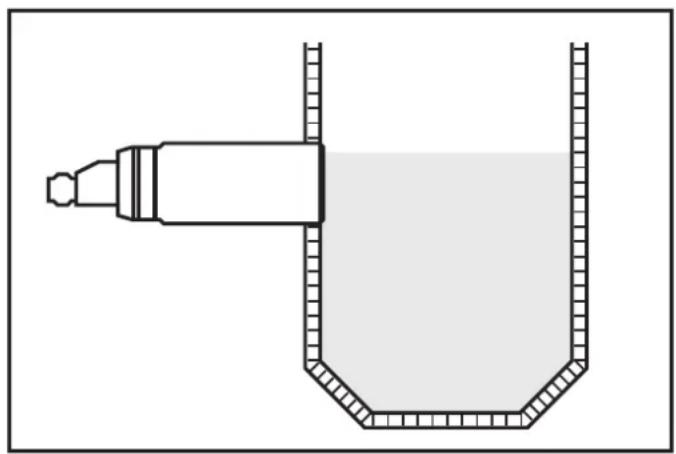

Geräte des Typs KNM30BSA... können Sie in die Behälterwand einbauen.

Der Sensor kommt mit dem Füllgut in Kontakt.

Geeignet für trockenes Füllgut.

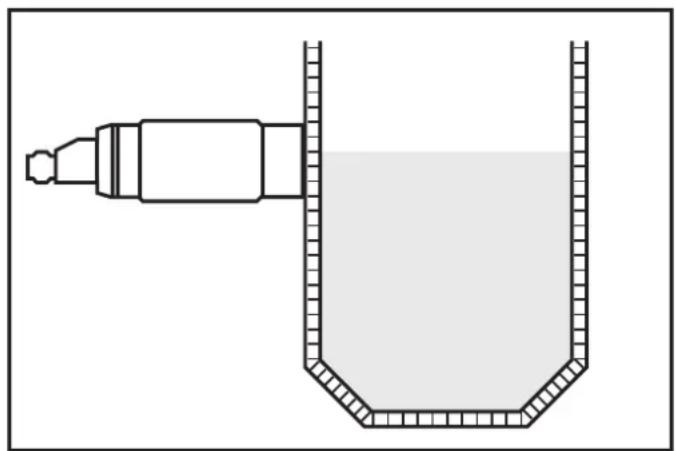

Befestigen Sie Geräte des Typs KNM30NSA... außerhalb des Behälters.

Der Sensor erfaßt das Füllgut durch die Behälterwand.

Geeignet für trockenes Füllgut und Flüssigkeiten.

Nur für nichtmetallische Behälter.

Elektrischer Anschluß

Schalten Sie die Anlage spannungsfrei. Schließen Sie das Gerät nach den Angaben auf dem Typenschild an.

Einstellen

- Leerabgleich

Der Sensor wird auf den leeren Behälter abgeglichen. Erfaßt er Füllgut, ändert sich sein Schaltsignal. Die Ein- und Ausschaltschwelle wird automatisch generiert.

Drücken Sie bis die grüne LED blinkt (max. 5s); lassen Sie die Taste los, sobald die LED blinkt.*		Die grüne LED blinkt (= Gerät ist im Programmiermodus);
		kurz darauf leuchtet die grüne LED konstant (Gerät ist abgeglichen und im Betriebsmodus).

• Vollabgleich

Für die meisten Anwendungsfälle genügt der Leerabgleich. Sie können aber auch zusätzlich einen Abgleich auf das Füllgut vornehmen (um z. B. eine optimale Betriebsreserve für spezielle Applikationen zu erhalten).

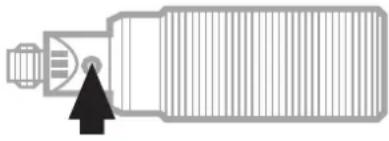

1	Drücken Sie die Taste und halten Sie sie fest (5 ... 10s).*		Die grüne LED blinkt zunächst langsam (ca. 1 Hz), nach 5s blinkt sie schneller (ca. 2Hz)(=Gerät ist im Programmiermodus).
2	Lassen Sie die Taste los, wenn die grüne LED schneller blinkt.		LEDs gelb und grün leuchten(=Gerät ist abgeglichen und im Betriebsmodus).

*Sie können das Gerät auch über Pin 2 (fc-output) abgleichen (Signaldauer = Dauer des Tastendrucks).

Typ FPKG: (+U_B) an Pin 2.

Typ FNKG: (-U_B) an Pin 2.

Die gespeicherten Werte für den Leerabgleich werden durch den Vollabgleich nicht überschrieben. Sie können den Vollabgleich beliebig oft wiederholen. Nach einem erneuten Leerabgleich werden die Schaltschwellen wieder automatisch gesetzt; die zuletzt definierten Werte werden überschrieben.

Ist der Abgleich nicht möglich (z. B. Signal „Leer“ und Signal „Gefüllt“ sind annähernd gleich stark), blinkt die rote LED nach dem Einstellvorgang (zusätzlich gibt der Funktionskontrollausgang ein 2-Hz-Signal).

Drücken Sie kurz die Einstelltaste (= Bestätigung) und wiederholen Sie den Einstellvorgang.

1	Drücken Sie mindestens 10s		Die grüne LED blinkt zunächst langsam, dann schneller.Nach 10s verlöscht sie, das Gerät ist verriegelt.
2	Drücken Sie mindestens 10s		Nach 10s verlöschen alle LEDs kurzzeitig. Danach ist das Gerät entriegelt und die LEDs zeigen den aktuellen Betriebszustand.

Verriegeln / Entriegeln

*Sie können das Gerät auch über Pin 2 (fc-output) verriegeln / entriegeln (Signaldauer = Dauer des Tastendrucks).

Typ FPKG: (+U_B) an Pin 2.

Typ FNKG: (-U_B) an Pin 2.

Betrieb

Prüfen Sie, ob das Gerät sicher funktioniert. Anzeige durch LEDs und durch Funktionskontrollausgang:

LED grün	Gerät ist betriebsbereit.
LED gelb	EIN = Ausgang ist geschaltet.Blinken = Kurzschluß des Schaltausgangs.
LED rot +FK-Ausgang	EIN = Unsicherer Arbeitsbereich:- bei gefülltem Behälter: das Füllgut wird nicht sicher erkannt- bei leerem Behälter: das Leersignal hat sich seit dem letzten Abgleich geändert (z. B. durch Schmutzablagerungen).Blinken bzw. 2-Hz-Signal des FK-Ausgangs= Fehler beim Einstellen oder Verriegeln / Entriegeln.
