RU1108 - Codeur rotatif IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Codeur rotatif incrémental
Marque	IFM
Modèle	RU1108
Tension d'alimentation	5 VDC (version TTL) ou 10-30 VDC (version HTL) selon version
Fréquence d'impulsions	300 kHz
Vitesse de rotation maxi mécanique	12 000 tr/min
Vitesse de rotation maxi électrique	Dépend de la fréquence d'impulsions et du nombre de pas (formule : f_ × 60 / Z)
Signaux de sortie	A, B, index 0 avec déphasage de 90°
Type de sortie version 5 V	TTL, 20 mA, protégée contre les courts-circuits
Type de sortie version 10-30 V	HTL, 50 mA, protégée contre les courts-circuits
Protection contre les courts-circuits	Oui, entre les sorties et UN/UP pendant < 1 mn
Longueur maxi de câble	100 m (version 5 V), 50 m (version 10-30 V)
Distance minimale des sources parasites	20 cm
Raccordement	Selon le branchement indiqué sur le boîtier, câble blindé
Montage	Utiliser un accouplement flexible, éviter les chocs sur l'arbre, ne pas utiliser de lime

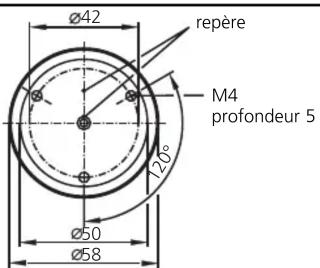

Bride de fixation	Diamètre 42 mm, repère M4, profondeur 5 mm
Diamètre du boîtier	58 mm
Entretien	Nettoyer avec un chiffon sec, ne pas utiliser de solvants agressifs
Sécurité	Mettre l'installation hors tension avant montage ou raccordement, relier le blindage à la terre

FOIRE AUX QUESTIONS - RU1108 IFM

Quelle est la tension d'alimentation du codeur RU1108 ?

Il existe deux versions : 5 VDC (sortie TTL) ou 10-30 VDC (sortie HTL). Vérifiez l'étiquette sur le boîtier.

Quelle est la vitesse de rotation maximale ?

La vitesse mécanique maximale est de 12 000 tr/min. La vitesse électrique maximale dépend de la fréquence d'impulsions et du nombre de pas : f_ × 60 / Z.

Comment monter le codeur correctement ?

Utilisez un accouplement flexible pour éviter d'endommager l'arbre ou les roulements. Ne frappez pas l'arbre et n'utilisez pas de lime. Fixez la bride (ø42 mm) avec une vis M4.

Comment raccorder le codeur ?

Mettez l'installation hors tension. Connectez selon le schéma sur le boîtier. Utilisez un câble blindé ; longueur max 100 m (5V) ou 50 m (10-30V). Reliez le blindage à la terre.

Quels sont les signaux de sortie disponibles ?

Les sorties sont A, B et index 0 avec un déphasage de 90°. La version 5V fournit des signaux TTL (20 mA) et la version 10-30V des signaux HTL (50 mA).

Le codeur est-il protégé contre les courts-circuits ?

Oui, les sorties sont protégées contre un court-circuit entre les sorties et U_N/U_P pendant moins d'une minute.

Peut-on utiliser le codeur sans accouplement ?

Non, un accouplement flexible est obligatoire pour éviter des dommages à l'arbre et aux roulements du codeur.

Quelle distance minimale respecter vis-à-vis des sources parasites ?

Installez le câble à au moins 20 cm des sources parasites (moteurs, variateurs, etc.) pour éviter les interférences.

Comment entretenir le codeur ?

Nettoyez le boîtier avec un chiffon sec. N'utilisez pas de solvants agressifs. Évitez les chocs mécaniques.

Puis-je réparer le codeur moi-même ?

La notice ne fournit pas d'instructions de réparation. En cas de dysfonctionnement, contactez le service technique IFM.

MODE D'EMPLOI RU1108 IFM

efector400

Inkrementaler

Drehgeber RU

Incremental

encoder RU

Codeur

incrémental RU

Fonctionnement et caractéristiques

Le codeur convertit le mouvement de rotation en séquences d'impulsions. Il permet la mesure de déplacements linéaires et de mouvements angulaires et la détection de positions.

• Tension d'alimentation et nombre de pas (impulsions par tour) selon l'étiquette
• Fréquence d'impulsions: 300 kHz • Vitesse de rotation maxi mécanique: 12,000 tr/min
• Vitesse de rotation maxi électrique (en tr/mn): _ × 60 (f_ = fréquence d'impulsions du codeur ou fréquence d'entrée maxi du module électronique en Hz; Z = nombre de pas)
• Les sorties sont protégées contre un court-circuit entre les sorties et U_N ou U_P pendant <1 mn

Montage

4 Mettre l'installation hors tension. Ne pas mettre en marche le moteur lors du montage.

flasque de fixation E 60034

Monter un accouplement flexible entre le codeur et le moteur afin d'empêcher que l'arbre ou les roulements soient endommagés. En cas de mesure de déplacement avec un pignon et une crémaillère, monter le flasque de fixation sur une base à ressort. En cas de mesure de déplacement avec une roue de mesure, fixer le codeur et la roue de mesure sur le bout d'un bras monté de manière flexible.

Eviter les coups sur l'arbre ; ne pas utiliser une lime ou un outil similaire : l'appareil risque d'être détruit.

Raccordement électrique

Mettre l'installation hors tension avant le raccordement ou le débranchement du câble ou connecteur!

Raccorder l'appareil selon le branchement indiqué sur le boîtier.

Signaux de sortie:

version 5 V: sortie TTL, 20 mA

version 10...30 V: sortie HTL, 50 mA, protégée contre les courts-circuits

Extension par câble blindé; longueur maximale 100 m (version 5 V), 50 m (version 10...30 V); installer séparément des sources parasites (distance minimale env. 20 cm).

Relier le boîtier du codeur, le connecteur/le bornier et l'électronique d'exploitation via le blindage et relier à la terre.
