RU1105 - Codeur rotatif IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Codeur rotatif incrémental
Marque	IFM
Modèle	RU1105
Tension d'alimentation	5 V (version TTL) ou 10…30 V (version HTL)
Nombre de pas (impulsions par tour)	Selon étiquette (non spécifié dans la notice)
Fréquence d'impulsions maximale	300 kHz
Vitesse de rotation mécanique maxi	12 000 tr/min
Vitesse de rotation électrique maxi	n_max = f_max × 60 / Z (Z = nombre de pas)
Sorties	TTL (20 mA) pour version 5 V ; HTL (50 mA) pour version 10…30 V, protégées contre les courts-circuits
Protection des sorties	Court-circuit entre sorties et U_N ou U_P pendant < 1 ms
Longueur maximale du câble blindé	100 m (version 5 V) ; 50 m (version 10…30 V)
Montage mécanique	Monter un accouplement flexible entre le codeur et le moteur ; éviter les chocs sur l'arbre
Raccordement électrique	Mettre hors tension avant débranchement ; brancher selon schéma sur boîtier ; relier blindage à la terre
Sécurité	Mettre l'installation hors tension lors du montage et du raccordement ; ne pas faire fonctionner le moteur pendant le montage
Entretien et nettoyage	Nettoyer avec un chiffon sec ; ne pas utiliser de solvants
Pièces détachées et réparabilité	Non spécifié ; contacter le fabricant
Informations générales	Codeur incrémental pour mesure de déplacements linéaires et angulaires

FOIRE AUX QUESTIONS - RU1105 IFM

Quelle est la tension d'alimentation du codeur RU1105 ?

Le codeur RU1105 est disponible en deux versions : 5 V (sortie TTL) ou 10…30 V (sortie HTL). Vérifiez l'étiquette sur l'appareil pour connaître la version exacte.

Comment raccorder le câble blindé du codeur ?

Utilisez un câble blindé et reliez le blindage à la terre au niveau du boîtier du codeur, du connecteur et de l'électronique. La longueur maximale est de 100 m pour la version 5 V et 50 m pour la version 10…30 V.

Quelle est la vitesse de rotation maximale autorisée ?

La vitesse mécanique maximale est de 12 000 tr/min. La vitesse électrique maximale se calcule par la formule : n_max = f_max × 60 / Z, où f_max = 300 kHz et Z = nombre de pas par tour.

Comment monter le codeur sur un moteur ?

Utilisez toujours un accouplement flexible entre le codeur et le moteur pour éviter d'endommager l'arbre ou les roulements. Ne pas cogner l'arbre et ne pas utiliser d'outil comme une lime.

Que faire si le codeur ne donne aucun signal ?

Vérifiez d'abord que l'alimentation est correcte et que les connexions sont conformes au schéma sur le boîtier. Assurez-vous que le blindage est relié à la terre. Vérifiez également la vitesse de rotation et la fréquence d'impulsions.

Les sorties sont-elles protégées contre les courts-circuits ?

Oui, les sorties sont protégées contre un court-circuit entre les sorties et U_N ou U_P pendant moins de 1 ms.

Quels sont les types de signaux de sortie disponibles ?

Pour la version 5 V, la sortie est TTL (20 mA). Pour la version 10…30 V, la sortie est HTL (50 mA), protégée contre les courts-circuits.

Puis utiliser le codeur pour mesurer des déplacements linéaires ?

Oui, le codeur incrémental permet la mesure de déplacements linéaires (avec pignon et crémaillère ou roue de mesure) et de mouvements angulaires.

Comment nettoyer le codeur ?

Nettoyez l'appareil avec un chiffon sec. N'utilisez pas de solvants ou de produits abrasifs qui pourraient endommager le boîtier.

Où trouver le schéma de branchement ?

Le schéma de branchement est indiqué directement sur le boîtier du codeur. Suivez-le pour effectuer le raccordement électrique.

MODE D'EMPLOI RU1105 IFM

Montageanleitung Installation Instructions Notice de Montage

efector4000

Inkrementaler

Drehgeber RU

Incremental

encoder RU

Codeur

incremental RU

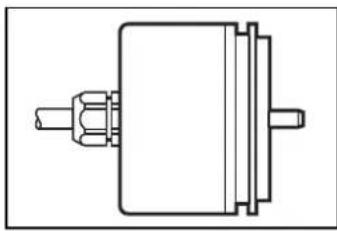

Fonctionnement et caractéristiques

Le codeur convertit le mouvement de rotation en séquences d'impulsions. Il permet la mesure de déplacements linéaires et de mouvements angulaires et la détection de positions.

Tension d'alimentation et nombre de pas (impulsions par tour) selon l'étiquette - Fréquence d'impulsions: 300 kHz Vitesse de rotation maxi mécanique: 12,000 tr/mn Vitesse de rotation maxi électrique (en tr/mn): _ × 60 ( f_ = fréquence d'impulsions du codeur ou fréquence d'entrée maxi du module électronique en Hz; Z = nombre de pas ) - Les sorties sont protégées contre un court-circuit entre les sorties et U_N ou U_P pendant < 1 mn

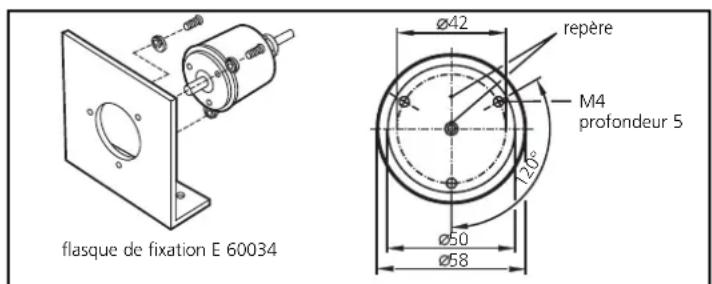

Montage

4 Mettre l'installation hors tension. Ne pas mettre en marche le moteur lors du montage.

Monter un accouplement flexible entre le codeur et le moteur afin d'empêcher que l'arbre ou les roulements soient endommagés.

En cas de mesure de déplacement avec un pignon et une crémaillère, monter le flasque de fixation sur une base à ressort. En cas de mesure de déplacement avec une roue de mesure, fixer le codeur et la roue de mesure sur le bout d'un bras monté de manière flexible.

Eviter les coups sur l'arbre ; ne pas utiliser une lime ou un outil similaire : l'appareil risque d'être détruit.

Raccordement électrique

4 Mettre l'installation hors tension avant le raccordement ou le débranchement du câble ou connecteur!

Raccorder l'appareil selon le branchement indiqué sur le boîtier.

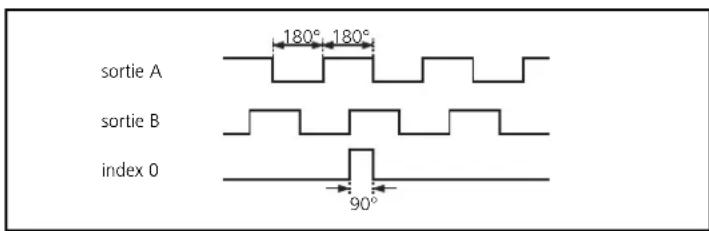

Signaux de sortie:

version 5 V: sortie TTL, 20mA

version 10...30 V: sortie HTL, 50mA, protégée contre les courts-circuits

Extension par câble blindé; longueur maximale 100 m (version 5 V), 50 m (version 10...30 V); installer séparation des sources parasites (distance minimale env. 20 cm).

Relier le boîtier du codeur, le connecteur/le bornier et l'électronique d'exploitation via le blindage et relier à la terre.
