RV6017 - Codeur rotatif IFM - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil RV6017 IFM au format PDF.
| Intitulé | Description |
|---|---|
| Type de produit | Capteur de proximité inductif |
| Modèle | IFM RV6017 |
| Plage de détection | Non spécifiée |
| Tension d'alimentation | Non spécifiée |
| Type de sortie | Non spécifiée |
| Dimensions | Non spécifiées |
| Utilisation | Détection de position d'objets métalliques |
| Conditions d'utilisation | Non spécifiées |
| Maintenance | Vérification régulière de l'état du capteur |
| Sécurité | Respecter les normes de sécurité électrique lors de l'installation |
| Informations générales | Produit destiné à un usage industriel |
FOIRE AUX QUESTIONS - RV6017 IFM
Qu'est-ce que l'IFM RV6017 ?
L'IFM RV6017 est un appareil de mesure et de contrôle utilisé dans divers domaines industriels. Il peut être utilisé pour des applications de détection et de surveillance.
Comment installer l'IFM RV6017 ?
Pour installer l'IFM RV6017, suivez le manuel d'utilisation fourni. Assurez-vous de couper l'alimentation avant de procéder à l'installation et de respecter les spécifications de câblage.
Que faire si l'IFM RV6017 ne s'allume pas ?
Vérifiez d'abord que l'appareil est correctement alimenté et que les connexions sont sécurisées. Si le problème persiste, consultez le service clientèle.
Comment calibrer l'IFM RV6017 ?
La calibration de l'IFM RV6017 peut être effectuée en suivant les étapes décrites dans le manuel d'utilisation. Assurez-vous d'utiliser les matériaux de référence appropriés pour la calibration.
L'IFM RV6017 est-il étanche ?
L'IFM RV6017 est conçu pour résister à des conditions industrielles, mais il est important de vérifier les spécifications pour connaître son indice de protection IP et ses limites d'utilisation.
Où puis-je trouver des pièces de rechange pour l'IFM RV6017 ?
Les pièces de rechange pour l'IFM RV6017 peuvent être commandées auprès de votre fournisseur ou directement sur le site web du fabricant.
Comment contacter le support technique pour l'IFM RV6017 ?
Vous pouvez contacter le support technique de l'IFM RV6017 en visitant le site web du fabricant et en utilisant les coordonnées fournies dans la section 'Assistance'.
Quels sont les problèmes les plus courants rencontrés avec l'IFM RV6017 ?
Les problèmes courants incluent des erreurs de mesure, des problèmes d'alimentation et des difficultés de calibration. Consultez le manuel pour des solutions spécifiques.
Questions des utilisateurs sur RV6017 IFM
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Codeur rotatif au format PDF gratuitement ! Retrouvez votre notice RV6017 - IFM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil RV6017 de la marque IFM.
MODE D'EMPLOI RV6017 IFM
- Tension d’alimentation et nombre de pas (impulsions par tour) selon l’étiquette
- Fréquence d’impulsions: 300 kHz
- Vitesse de rotation maxi mécanique: 12,000 tr/mn
- Vitesse de rotation maxi électrique (en tr/mn): x 60
max = fréquence d’impulsions du codeur ou fréquence d’entrée maxi du module électronique en Hz; Z = nombre de pas)
- Les sorties sont protégées contre un court-circuit entre les sorties et
- pendant <1mn Montage Mettre l’installation hors tension. Ne pas mettre en marche le moteur lors du montage. Monter un accouplement flexible entre le codeur et le moteur afin d’empêcher que l’arbre ou les roulements soient endommagés. En cas de mesure de déplacement avec un pignon et une crémaillère monter le flasque de fixation sur une base à ressort. En cas de mesure de déplacement avec une roue de mesure fixer le codeur et la roue de mesure sur le bout d’un bras monté de manière flexible. Eviter les coups sur l’arbre; ne pas utiliser une lime ou un outil similaire: l’appareil risque d’être détruit. Raccordement électrique Mettre l'installation hors tension avant le raccordement ou le débranchement du câble ou connecteur! Raccorder l'appareil selon le branchement indiqué sur le boîtier. Signaux de sortie: version 5 V: sortie TTL, 20 mA version 10 p. 30
- V: sortie HTL, 50 mA, protégée contre un court-circuit Extension par câble blindé; longueur maximale 100 m (version 5 V), 50 m (version 10 p. 30
- V); installer séparément des sources parasites (distance minimale env. 20cm). Relier le boîtier du codeur, le connecteur/le bornier et l’électronique d’exploitation via le blindage et relier à la terre. Electrical connection Disconnect power before connecting or disconnecting the cable or connector. Connect the unit according to the wiring indicated on the housing. Output signals: 5 V version: TTL output, 20 mA 10 p. 30
- V version: HTL output, 50 mA, short-circuit protection Extension by means of a screened extension cable; max. length 100 m (5 V version), 50 m (10 V version); lay separately from sources of interference (min. spacing approx. 20 cm). Connect the encoder housing, the connector/terminal box and the eva- luation electronics via the screen and ground. p. 30

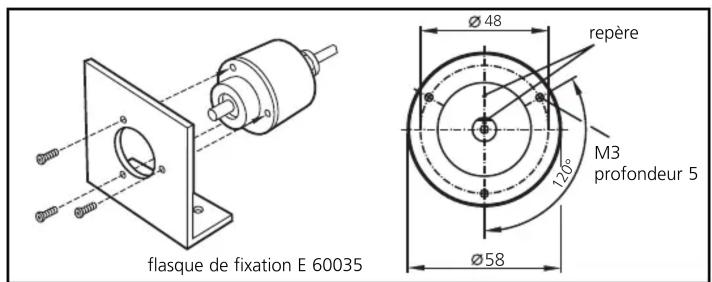

repère flasque de fixation E 60035

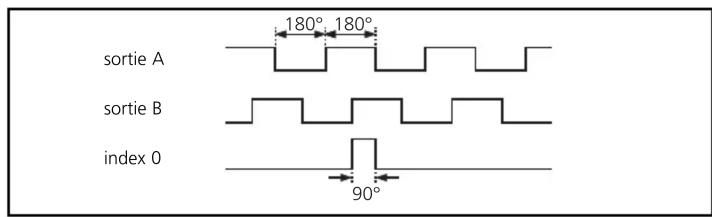

profondeur 5 180° 180° 90° sortie A sortie B index 0
