RU1183 - Codeur rotatif IFM - Notice d'utilisation et mode d'emploi gratuit

Marque	IFM
Modèle	RU1183
Type de produit	Codeur rotatif
Tension d'alimentation	5 V (sortie TTL) ou 10...30 V (sortie HTL)
Nombre de pas (impulsions par tour)	Selon l'étiquette
Fréquence d'impulsions maximale	300 kHz
Vitesse de rotation maximale mécanique	12 000 tr/min
Vitesse de rotation maximale électrique	(f_ × 60) / Z tr/min (f_ en Hz, Z = nombre de pas)
Courant de sortie	20 mA (TTL) / 50 mA (HTL)
Protection des sorties	Contre court-circuit (< 1 min)
Longueur maximale de câble	100 m (5 V) / 50 m (10...30 V)
Fonction principale	Conversion du mouvement rotatif en séquences d'impulsions
Applications	Mesure de déplacements linéaires et angulaires, détection de position
Montage	Utiliser un accouplement flexible ; pour pignon, monter flasque sur base à ressort
Raccordement électrique	Mettre hors tension avant connexion ; respecter le brochage
Câblage	Utiliser un câble blindé ; distance minimale des sources parasites : 20 cm
Mise à la terre	Relier boîtier, connecteur et électronique via le blindage
Entretien	Éviter les chocs sur l'arbre ; ne pas utiliser d'outil agressif
Sécurité	Mettre l'installation hors tension avant toute intervention
Protection du codeur	Montage flexible pour éviter les contraintes

FOIRE AUX QUESTIONS - RU1183 IFM

Comment installer le codeur rotatif IFM RU1183 ?

Avant l'installation, mettez l'installation hors tension. Utilisez un accouplement flexible entre le codeur et le moteur pour éviter d'endommager l'arbre. Montez le codeur de manière à ce qu'il ne soit pas soumis à des chocs.

Quelle tension d'alimentation est nécessaire pour le RU1183 ?

Le RU1183 existe en deux versions : 5 V avec sortie TTL (20 mA) ou 10...30 V avec sortie HTL (50 mA). Vérifiez l'étiquette de votre appareil.

Quels types de signaux de sortie sont disponibles ?

Deux types : sortie TTL (5 V, 20 mA) pour signaux compatibles TTL et sortie HTL (10...30 V, 50 mA) pour signaux haute tension. Les sorties sont protégées contre les courts-circuits.

Quelle est la vitesse de rotation maximale du codeur ?

La vitesse mécanique maximale est de 12 000 tr/min. La vitesse électrique maximale dépend de la fréquence d'impulsions et du nombre de pas : (f_ × 60) / Z tr/min.

Comment raccorder le câble du codeur ?

Mettez l'installation hors tension avant de brancher ou débrancher. Utilisez un câble blindé et une distance minimale de 20 cm des sources parasites. Reliez le boîtier, le connecteur et l'électronique via le blindage à la terre.

Quelle est la longueur maximale autorisée pour le câble ?

Pour la version 5 V, la longueur maximale est de 100 m. Pour la version 10...30 V, elle est de 50 m.

Que faire en cas de court-circuit des sorties ?

Les sorties sont protégées contre les courts-circuits avec une durée maximale de 1 minute. Si un court-circuit se produit, éliminez la cause et vérifiez que l'appareil fonctionne normalement.

Puis-je utiliser le codeur sans accouplement flexible ?

Non, il est recommandé d'utiliser un accouplement flexible pour éviter d'endommager l'arbre ou les roulements. Un montage direct peut provoquer des contraintes excessives.

Comment protéger le codeur des chocs ?

Évitez les coups sur l'arbre. N'utilisez pas d'outils comme une lime. Pour les mesures avec pignon, montez un flasque de fixation sur une base à ressort. Pour une roue de mesure, fixez le codeur sur un bras flexible.

Quelles sont les applications typiques du codeur RU1183 ?

Il permet la mesure de déplacements linéaires et de mouvements angulaires, ainsi que la détection de positions. Il convertit le mouvement rotatif en impulsions électriques.

MODE D'EMPLOI RU1183 IFM

Montageanleitung Installation Instructions Notice de Montage

efector400

Fonctionnement et caractéristiques

Le codeur convertit le mouvement de rotation en séquences d'impulsions. Il permet la mesure de déplacements linéaires et de mouvements angulaires et la détection de positions.

Tension d'alimentation et nombre de pas (impulsions par tour) selon l'étiquette - Fréquence d'impulsions: 300 kHz Vitesse de rotation maximale mécanique: 12,000 tr/mn Vitesse de rotation maximale électrique (en tr/mn): _ × 60 ( f_ = fréquence d'impulsions du codeur ou fréquence d'entrée maxi du module électronique en Hz; Z = nombre de pas ) - Les sorties sont protégées contre un court-circuit entre les sorties et U_N ou U_P pendant < 1 mn

Montage

4 Mettre l'installation hors tension. Ne pas mettre en marche le moteur lors du montage.

Monter un accouplement flexible entre le codeur et le moteur afin d'empêcher que l'arbre ou les roulements soient endommagés.

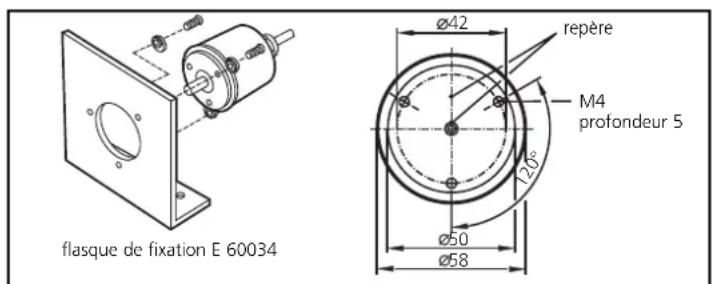

En cas de mesure de déplacement avec un pignon et une crémaillère, monter le flasque de fixation sur une base à ressort. En cas de mesure de déplacement avec une roue de mesure, fixer le codeur et la roue de mesure sur le bout d'un bras monté de manière flexible.

Eviter les coups sur l'arbre; ne pas utiliser une lime ou un outil similaire: l'appareil risque d'être détruit.

Raccordement électrique

4 Mettre l'installation hors tension avant le raccordement ou le débranchement du câble ou connecteur!

Raccorder l'appareil selon le branchement indiqué sur le boîtier.

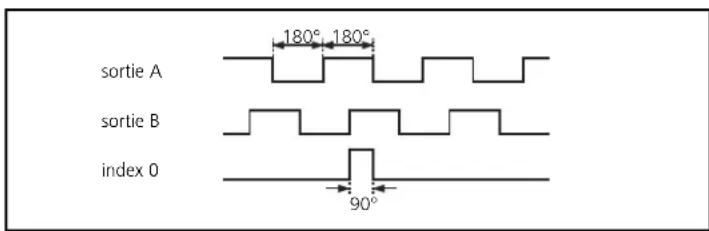

Signaux de sortie:

version 5 V: sortie TTL, 20mA

version 10...30 V: sortie HTL, 50mA, protégée contre les courts-circuits

Extension par câble blindé; longueur maximale 100 m (version 5 V), 50 m (version 10...30 V); installer séparation des sources parasites (distance minimale env. 20 cm).

Relier le boîtier du codeur, le connecteur/le bornier et l'électronique d'exploitation via le blindage et relier à la terre.
