| Marque | IFM |
| Modèle | RB1029 |
| Type de produit | Codeur rotatif incrémental |
| Fonction principale | Convertit le mouvement de rotation en séquences d'impulsions pour la mesure de déplacements linéaires et angulaires et la détection de positions |
| Tension d'alimentation | Selon étiquette : version 5 V ou 10...30 V |
| Nombre de pas (impulsions par tour) | Selon étiquette |
| Fréquence d'impulsions | 300 kHz (version 5 V) ou 160 kHz (version 10...30 V) |
| Vitesse de rotation maximale mécanique | 10 000 tr/min |
| Vitesse de rotation maximale électrique | (f_ / Z) × 60 (f_ en Hz, Z = nombre de pas) |
| Type de sortie | TTL (version 5 V) ou HTL (version 10...30 V) |
| Courant de sortie | 20 mA (TTL) ou 50 mA (HTL) |
| Protection contre les courts-circuits | Oui, entre les sorties et U_N ou U_P (durée < 60 µs) |
| Raccordement électrique | Selon schéma sur le boîtier ; câble blindé recommandé |
| Longueur maximale de câble | 100 m (version 5 V) ou 200 m (version 10...30 V) |
| Blindage | Relier le boîtier, le connecteur et l'électronique via le blindage à la terre |
| Montage | Utiliser un accouplement flexible entre le codeur et le moteur ; éviter les coups sur l'arbre |
| Consigne de sécurité | Mettre l'installation hors tension avant montage ou raccordement |
| Entretien et nettoyage | Aucun entretien particulier requis ; nettoyer avec un chiffon sec si nécessaire |
| Pièces détachées et réparabilité | Contactez le service après-vente IFM pour toute réparation ou pièce de rechange |
| Informations générales | Notice d'utilisation et mode d'emploi disponibles en téléchargement |
FOIRE AUX QUESTIONS - RB1029 IFM
Questions des utilisateurs sur RB1029 IFM
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Codeur rotatif au format PDF gratuitement ! Retrouvez votre notice RB1029 - IFM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil RB1029 de la marque IFM.
MODE D'EMPLOI RB1029 IFM
Montageanleitung Installation Instructions Notice de Montage
efector400d
Inkrementaler
Drehgeber RB
Incremental
encoder RB
Codeur
incremental RB

Fonctionnement et caractéristiques
Le codeur convertit le mouvement de rotation en séquences d'impulsions. Il permet la mesure de déplacements linéaires et de mouvements angulaires et la détection de positions.
Tension d'alimentation et nombre de pas (impulsions par tour) selon l'étiquette - Fréquence d'impulsions 300 kHz (version 5 V) ou 160 kHz (version 10...30 V) Vitesse de rotation maxi mécanique: 10.000 tr / mn Vitesse de rotation maxi électrique (en tr/min): (f_ / Z) · 60 (f_ = fréquence d'impulsions du codeur ou fréquence d'entrée maxi du module électronique en Hz; Z = nombres de pas) - Les sorties sont protégées contre un court-circuit entre les sorties et U_N ou U_P pendant < 60 s

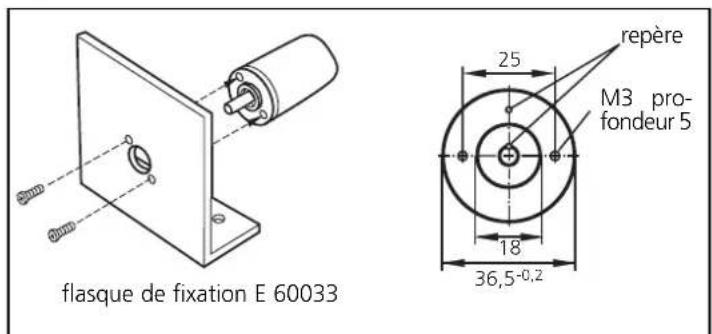

Montage
4 Mettre l'installation hors tension. Ne pas mettre en marche le moteur lors du montage.

Monter un accouplement flexible entre le codeur et le moteur afin d'empêcher que l'arbre ou les roulements soient endommagés.
En cas de mesure de déplacement avec un pignon et une crémaillère, monter le flasque de fixation sur une base à ressort. En cas de mesure de déplacement avec une roue de mesure, fixer le codeur et la roue de mesure sur le bout d'un bras monté de manière flexible.
Eviter les coups sur l'arbre ; ne pas utiliser une lime ou un outil similaire : l'appareil risque d'être détruit.
Raccordement électrique
4 Mettre l'installation hors tension avant le raccordement ou le débranchement du câble ou connecteur!
Raccorder l'appareil selon le branchement indiqué sur le boîtier.

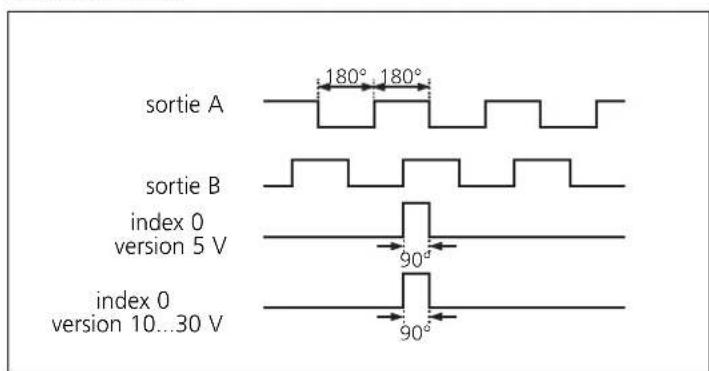

Signaux de sortie:

version 5 V: sortie TTL, 20 mA
version 10...30 V: sortie HTL, 50mA, protégée contre les courts-circuits
Extension par câble blindé; longueur max. 100 m (version 5 V), 200 m (version 10... 30 V); installer séparation des sources parasites (distance min. env. 0,2 m). Relier le boîtier du codeur, le connecteur / le bornier et l'électronique d'exploitation via le blindage et relier à la terre.
