RU1068 - Codeur rotatif IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Codeur rotatif incrémental
Marque	IFM
Modèle	RU1068
Fonction	Conversion du mouvement de rotation en séquences d'impulsions pour mesure de déplacements linéaires/angulaires et détection de position
Tension d'alimentation	5 V (sortie TTL) ou 10...30 V (sortie HTL) selon version
Nombre de pas (impulsions par tour)	Selon l'étiquette du produit
Fréquence d'impulsions	300 kHz
Vitesse de rotation maxi mécanique	12 000 tr/min
Vitesse de rotation maxi électrique	(f_ × 60) / Z tr/min (f_ en Hz, Z = nombre de pas)
Protection des sorties	Contre court-circuit entre sorties et U_N ou U_P pendant <1 mn
Signaux de sortie	Sortie A, sortie B, index 0 (déphasage 90°)
Type de sortie	TTL 20 mA (version 5 V) ou HTL 50 mA (version 10...30 V)
Longueur maxi câble blindé	100 m (version 5 V), 50 m (version 10...30 V)
Diamètre du boîtier	58 mm
Fixation	Par flasque avec trous M4 (profondeur 5 mm)
Montage	Utiliser un accouplement flexible entre codeur et moteur ; éviter les chocs sur l'arbre
Raccordement électrique	Mettre hors tension avant branchement ; raccorder selon schéma sur le boîtier ; relier blindage à la terre
Entretien et nettoyage	Éviter les chocs et l'utilisation d'outils abrasifs ; ne pas démonter
Sécurité	Mettre l'installation hors tension avant toute intervention ; ne pas mettre en marche le moteur lors du montage
Réparabilité	Non réparable par l'utilisateur ; contacter le service après-vente IFM
Poids estimé	Environ 200 g

FOIRE AUX QUESTIONS - RU1068 IFM

Quelle est la tension d'alimentation du RU1068 ?

Le codeur IFM RU1068 existe en deux versions : 5 V (sortie TTL) ou 10...30 V (sortie HTL). Vérifiez l'étiquette sur l'appareil pour connaître votre version.

Comment raccorder le codeur rotatif ?

Mettez l'installation hors tension. Raccordez les fils selon le schéma indiqué sur le boîtier. Utilisez un câble blindé d'une longueur maximale de 100 m (version 5 V) ou 50 m (version 10...30 V). Reliez le blindage à la terre.

Quelle est la fréquence d'impulsions maximale ?

La fréquence d'impulsions maximale est de 300 kHz.

Quelle est la vitesse de rotation maximale ?

La vitesse mécanique maximale est de 12 000 tr/min. La vitesse électrique maximale dépend du nombre de pas et de la fréquence d'entrée : (f_ × 60) / Z tr/min.

Comment monter le codeur sur un moteur ?

Utilisez un accouplement flexible entre le codeur et le moteur pour éviter d'endommager l'arbre ou les roulements. En cas de mesure avec pignon/crémaillère, montez le flasque sur une base à ressort.

Que faire en cas de panne du codeur ?

Le codeur n'est pas réparable par l'utilisateur. Contactez le service après-vente IFM pour un remplacement.

Quels sont les signaux de sortie ?

Les sorties sont A et B avec un déphasage de 90°, ainsi qu'un signal d'index 0 (un par tour).

Comment protéger le codeur contre les courts-circuits ?

Les sorties sont protégées contre les courts-circuits entre elles et U_N/U_P pendant moins d'une minute. En cas de défaut prolongé, l'appareil peut être endommagé.

Quelle est la distance minimale à respecter par rapport aux sources parasites ?

Installez le câble blindé à au moins 20 cm des sources parasites (câbles de puissance, variateurs, etc.).

Puis-je utiliser un accouplement rigide ?

Non, il est impératif d'utiliser un accouplement flexible pour éviter les contraintes mécaniques sur l'arbre et les roulements du codeur.

MODE D'EMPLOI RU1068 IFM

efector400

Inkrementaler

Drehgeber RU

Incremental

encoder RU

Codeur

incrémental RU

Fonctionnement et caractéristiques

Le codeur convertit le mouvement de rotation en séquences d'impulsions. Il permet la mesure de déplacements linéaires et de mouvements angulaires et la détection de positions.

• Tension d'alimentation et nombre de pas (impulsions par tour) selon l'étiquette
• Fréquence d'impulsions: 300 kHz • Vitesse de rotation maxi mécanique: 12,000 tr/min
• Vitesse de rotation maxi électrique (en tr/mn): _ × 60 (f_ = fréquence d'impulsions du codeur ou fréquence d'entrée maxi du module électronique en Hz; Z = nombre de pas)
• Les sorties sont protégées contre un court-circuit entre les sorties et U_N ou U_P pendant <1 mn

Montage

4 Mettre l'installation hors tension. Ne pas mettre en marche le moteur lors du montage.

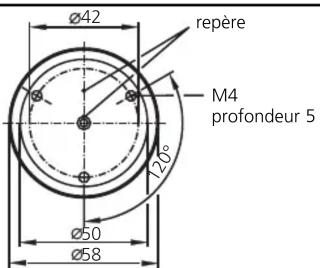

flasque de fixation E 60034

Monter un accouplement flexible entre le codeur et le moteur afin d'empêcher que l'arbre ou les roulements soient endommagés. En cas de mesure de déplacement avec un pignon et une crémaillère, monter le flasque de fixation sur une base à ressort. En cas de mesure de déplacement avec une roue de mesure, fixer le codeur et la roue de mesure sur le bout d'un bras monté de manière flexible.

Eviter les coups sur l'arbre ; ne pas utiliser une lime ou un outil similaire : l'appareil risque d'être détruit.

Raccordement électrique

Mettre l'installation hors tension avant le raccordement ou le débranchement du câble ou connecteur!

Raccorder l'appareil selon le branchement indiqué sur le boîtier.

Signaux de sortie:

version 5 V: sortie TTL, 20 mA

version 10...30 V: sortie HTL, 50 mA, protégée contre les courts-circuits

Extension par câble blindé; longueur maximale 100 m (version 5 V), 50 m (version 10...30 V); installer séparément des sources parasites (distance minimale env. 20 cm).

Relier le boîtier du codeur, le connecteur/le bornier et l'électronique d'exploitation via le blindage et relier à la terre.
