RU1065 - Codeur rotatif IFM - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques Techniques	Détails
Type de capteur	Capteur de proximité inductif
Plage de détection	0 à 4 mm
Tension d'alimentation	10 à 30 V DC
Sortie	PNP/NPN
Fréquence de commutation	0 à 1 kHz
Température de fonctionnement	-25 à +70 °C
Protection	IP67
Dimensions	Ø 18 mm
Utilisation	Détection d'objets métalliques dans des environnements industriels
Maintenance	Nettoyage régulier recommandé, vérifier l'intégrité du câble
Sécurité	Respecter les normes électriques en vigueur lors de l'installation
Informations générales	Produit conçu pour une utilisation dans des environnements exigeants

FOIRE AUX QUESTIONS - RU1065 IFM

Quel est le fonctionnement de l'IFM RU1065 ?

L'IFM RU1065 est un capteur qui mesure des paramètres spécifiques dans des applications industrielles. Il fonctionne en envoyant des signaux électroniques pour détecter des changements dans l'environnement.

Comment installer l'IFM RU1065 ?

Pour installer l'IFM RU1065, suivez les instructions dans le manuel utilisateur. Assurez-vous de respecter les spécifications de montage et les connexions électriques.

Quels sont les problèmes courants avec l'IFM RU1065 ?

Les problèmes courants incluent des lectures incorrectes, des pannes de communication et des problèmes d'alimentation. Vérifiez les connexions et l'alimentation si vous rencontrez des problèmes.

Comment réinitialiser l'IFM RU1065 ?

Pour réinitialiser l'IFM RU1065, déconnectez l'alimentation pendant 10 secondes, puis reconnectez-la. Cela devrait restaurer les paramètres d'usine.

Où puis-je trouver les spécifications techniques de l'IFM RU1065 ?

Les spécifications techniques peuvent être trouvées dans le manuel d'utilisation qui accompagne le produit ou sur le site web du fabricant.

Quelle est la garantie de l'IFM RU1065 ?

L'IFM RU1065 est généralement couvert par une garantie de 2 ans, mais cela peut varier selon le fournisseur. Vérifiez les conditions spécifiques fournies lors de l'achat.

Comment contacter le support technique pour l'IFM RU1065 ?

Pour contacter le support technique, consultez le site web du fabricant pour les coordonnées de contact ou utilisez le numéro de support fourni dans le manuel.

MODE D'EMPLOI RU1065 IFM

Montageanleitung Installation Instructions Notice de Montage

efector400

Inkrementaler

Drehgeber RU

Incremental

encoder RU

Codeur

incremental RU

Fonctionnement et caractéristiques

Le codeur convertit le mouvement de rotation en séquences d'impulsions. Il permet la mesure de déplacements linéaires et de mouvements angulaires et la détection de positions.

Tension d'alimentation et nombre de pas (impulsions par tour) selon l'étiquette - Fréquence d'impulsions: 300 kHz Vitesse de rotation maxi mécanique: 12,000 tr/mn Vitesse de rotation maxi électrique (en tr/mn): _ × 60 ( f_ = fréquence d'impulsions du codeur ou fréquence d'entrée maxi du module électronique en Hz; Z = nombre de pas ) - Les sorties sont protégées contre un court-circuit entre les sorties et U_N ou U_P pendant < 1 mn

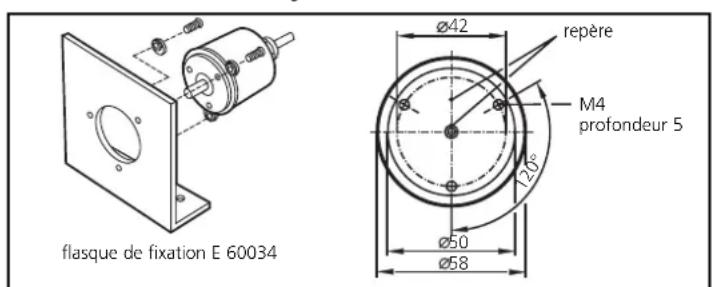

Montage

4 Mettre l'installation hors tension. Ne pas mettre en marche le moteur lors du montage.

Monter un accouplement flexible entre le codeur et le moteur afin d'empêcher que l'arbre ou les roulements soient endommagés.

En cas de mesure de déplacement avec un pignon et une crémaillère, monter le flasque de fixation sur une base à ressort. En cas de mesure de déplacement avec une roue de mesure, fixer le codeur et la roue de mesure sur le bout d'un bras monté de manière flexible.

Eviter les coups sur l'arbre; ne pas utiliser une lime ou un outil similaire: l'appareil risque d'être détruit.

Raccordement électrique

4 Mettre l'installation hors tension avant le raccordement ou le débranchement du câble ou connecteur!

Raccorder l'appareil selon le branchement indiqué sur le boîtier.

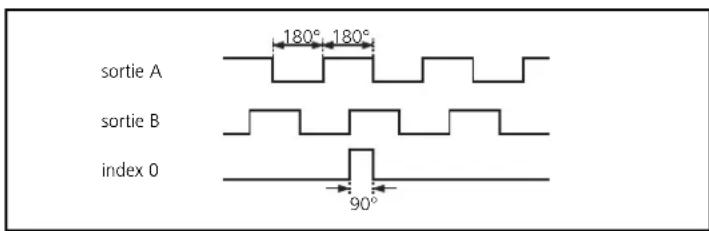

Signaux de sortie:

version 5 V: sortie TTL, 20mA

version 10...30 V: sortie HTL, 50mA, protégée contre les courts-circuits

Extension par câble blindé; longueur maximale 100 m (version 5 V), 50 m (version 10...30 V); installer séparation des sources parasites (distance minimale env. 20 cm).

Relier le boîtier du codeur, le connecteur/le bornier et l'électronique d'exploitation via le blindage et relier à la terre.
