Type de produit	Codeur rotatif incrémental
Marque	IFM
Modèle	RP1318
Catégorie	Codeur rotatif
Tension d'alimentation	5 V DC (selon étiquette)
Vitesse de rotation maxi mécanique	6000 tr/min (arbre creux 20 mm) ; 4000 tr/min (arbre creux 50 mm)
Vitesse de rotation maxi électrique	(f_max × 60) / Z (f_max en Hz, Z = nombre de pas)
Indice de protection	IP64 ou IP40 selon conditions
Température de fonctionnement admissible	Jusqu'à 100 °C à l'arrêt, 60 °C à 6000 tr/min (IP64)
Longueur maxi de câble	300 m (câble blindé)
Signaux de sortie	A et B (impulsions, largeur d'impulsion 360° et 90° électriques)
Montage	Sur arbre, enfoncement min. 46 mm (arbre creux 20 mm) ou 56 mm (arbre creux 50 mm) ; fixation par 4 vis M4
Raccordement électrique	Par connecteur ou câble ; couper l'alimentation avant toute opération
Protection contre les courts-circuits	Sorties protégées contre court-circuit entre sorties et U_N ou U_P pendant < 1 min
Entretien et nettoyage	Éviter les chocs sur l'arbre ; ne pas utiliser d'outil abrasif
Sécurité	Mettre l'installation hors tension avant montage ou débranchement
Pièces détachées et réparabilité	Non spécifié par le fabricant ; consulter le service après-vente IFM
Informations générales	Codeur incrémental pour mesure de déplacement linéaire et angulaire

FOIRE AUX QUESTIONS - RP1318 IFM

Comment monter le codeur rotatif IFM RP1318 ?

Mettre l'installation hors tension. Faire glisser le codeur sur l'arbre avec un enfoncement minimum de 46 mm (arbre creux 20 mm) ou 56 mm (arbre creux 50 mm). Fixer l'accouplement statorique avec 4 vis M4 et serrer l'écrou de serrage. Éviter les coups sur l'arbre.

Quels sont les signaux de sortie du RP1318 ?

Le codeur fournit deux signaux de sortie : A et B. La largeur d'impulsion électrique est de 360° pour A et 90° pour B, permettant de déterminer le sens de rotation et la position.

Quelle est la tension d'alimentation du RP1318 ?

La tension d'alimentation est indiquée sur l'étiquette de l'appareil. Généralement, elle est de 5 V DC pour les modèles courants. Vérifiez l'étiquette avant le raccordement.

Quelle est la vitesse de rotation maximale du RP1318 ?

La vitesse maximale mécanique est de 6000 tr/min pour un arbre creux de 20 mm et de 4000 tr/min pour un arbre creux de 50 mm. La vitesse électrique dépend de la fréquence d'impulsions (f_max) et du nombre de pas (Z).

Comment raccorder électriquement le codeur ?

Couper l'alimentation avant le raccordement. Utiliser un câble blindé d'une longueur maximale de 300 m. Relier le boîtier du codeur, le connecteur et l'électronique d'exploitation via le blindage à la terre. Suivre le schéma de branchement sur le boîtier.

Quelle est l'indice de protection du RP1318 ?

L'appareil est disponible en IP64 ou IP40 selon les conditions de montage et l'utilisation. La protection dépend de la température de fonctionnement et de la vitesse de rotation (voir diagramme en page 8 de la notice).

Quelles sont les températures de fonctionnement admissibles ?

La température admissible dépend de la vitesse de rotation et de l'indice de protection. Par exemple, pour IP64 à 6000 tr/min, ne pas dépasser +60 °C. À l'arrêt, jusqu'à +100 °C. Consultez le tableau page 8 de la notice.

Peut-on utiliser le RP1318 avec un arbre de diamètre différent ?

Le codeur est conçu pour des arbres de diamètre spécifique : arbre creux de 20 mm ou 50 mm. Utiliser le modèle correspondant à votre application. Ne pas forcer sur l'arbre.

Comment entretenir le codeur rotatif ?

Éviter les chocs mécaniques sur l'arbre. Ne pas utiliser de lime ou d'outil abrasif. Vérifier régulièrement le serrage des vis. Garder le connecteur propre et sec.

Que faire en cas de dysfonctionnement ?

Vérifier d'abord l'alimentation et le câblage. S'assurer que la vitesse de rotation et la température sont dans les limites. Si le problème persiste, contacter le service après-vente IFM. Ne pas ouvrir l'appareil.

MODE D'EMPLOI RP1318 IFM

efector400®

Inkrementaler

Drehgeber RP

Incremental

encoder RP

Codeur

incrémental RP

Fonctionnement et caractéristiques

Le codeur convertit le mouvement de rotation en séquences d'impulsions. Il permet la mesure de déplacements linéaires et de mouvements angulaires et la détection de positions.

Montage

Mettre l'installation hors tension. Ne pas mettre en marche le moteur lors du montage.

Eviter les coups sur l'arbre; ne pas utiliser une lime ou un outil similaire: l'appareil risque d'être détruit.

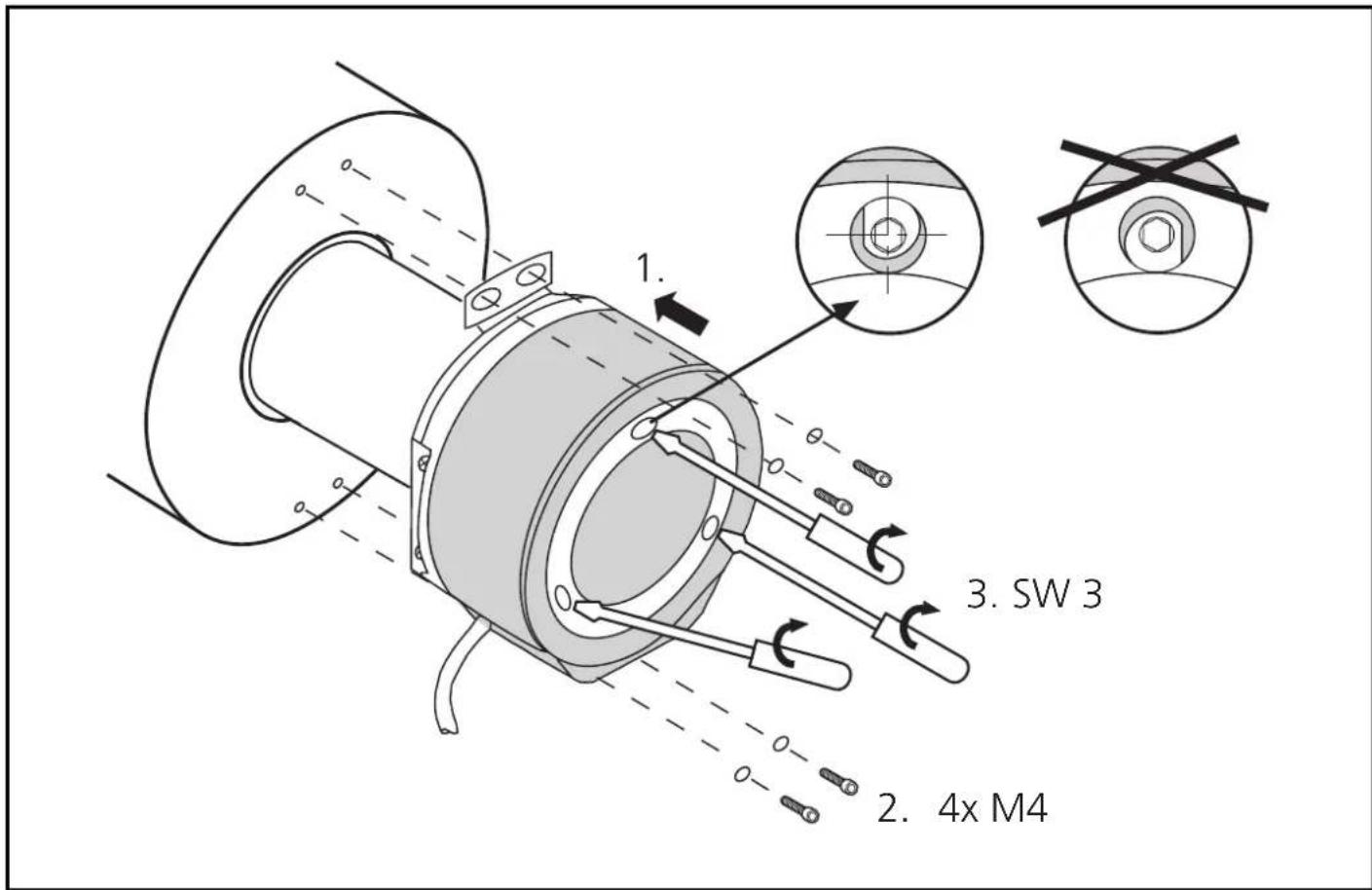

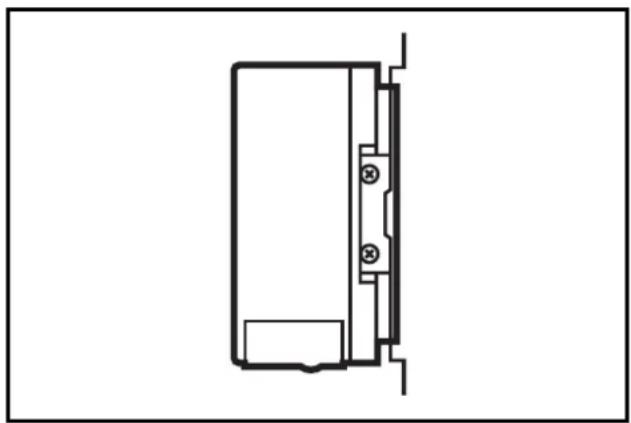

1. Faire glisser le codeur sur l'arbre, min. 46mm (20mm arbre creux) ; min. 56mm (50mm arbre creux).
2. Fixer l'accouplement statorique par 4 vis M4.
3. Serrer les vis de l'écrou de serrage.

Extension par câble blindé ; longueur maximale 300m ; installer séparément des sources parasites (distance minimale env. 20cm). Relier le boîtier du codeur, le connecteur/le bornier et l'électronique d'exploitation via le blindage et relier à la terre.

Données techniques

• Tension d'alimentation et nombre de pas (impulsions par tour) selon l'étiquette f_max
• Vitesse de rotation maxi électrique (en tr/mn): × 60 ( f_max = fréquence d'impulsions du codeur ou fréquence d'entrée maxi du module électronique en Hz; Z = nombre de pas )
• Vitesse de rotation maxi mécanique: 6,000tr/mn (arbre creux 20mm), 4000tr/mn (arbre creux 50mm)

La relation directe entre les données techniques "vitesse de rotation maxi mécanique, température de fonctionnement, protection" doit être considérée (voir le diagramme à la page 8).

- Les sorties sont protégées contre un court-circuit entre les sorties et U_N ou U_P pendant <1mn

Raccordement électrique

Mettre l'installation hors tension avant le raccordement ou le débranchement du câble ou connecteur!

Raccorder l'appareil selon le branchement indiqué sur le boîtier.

Signaux de sortie

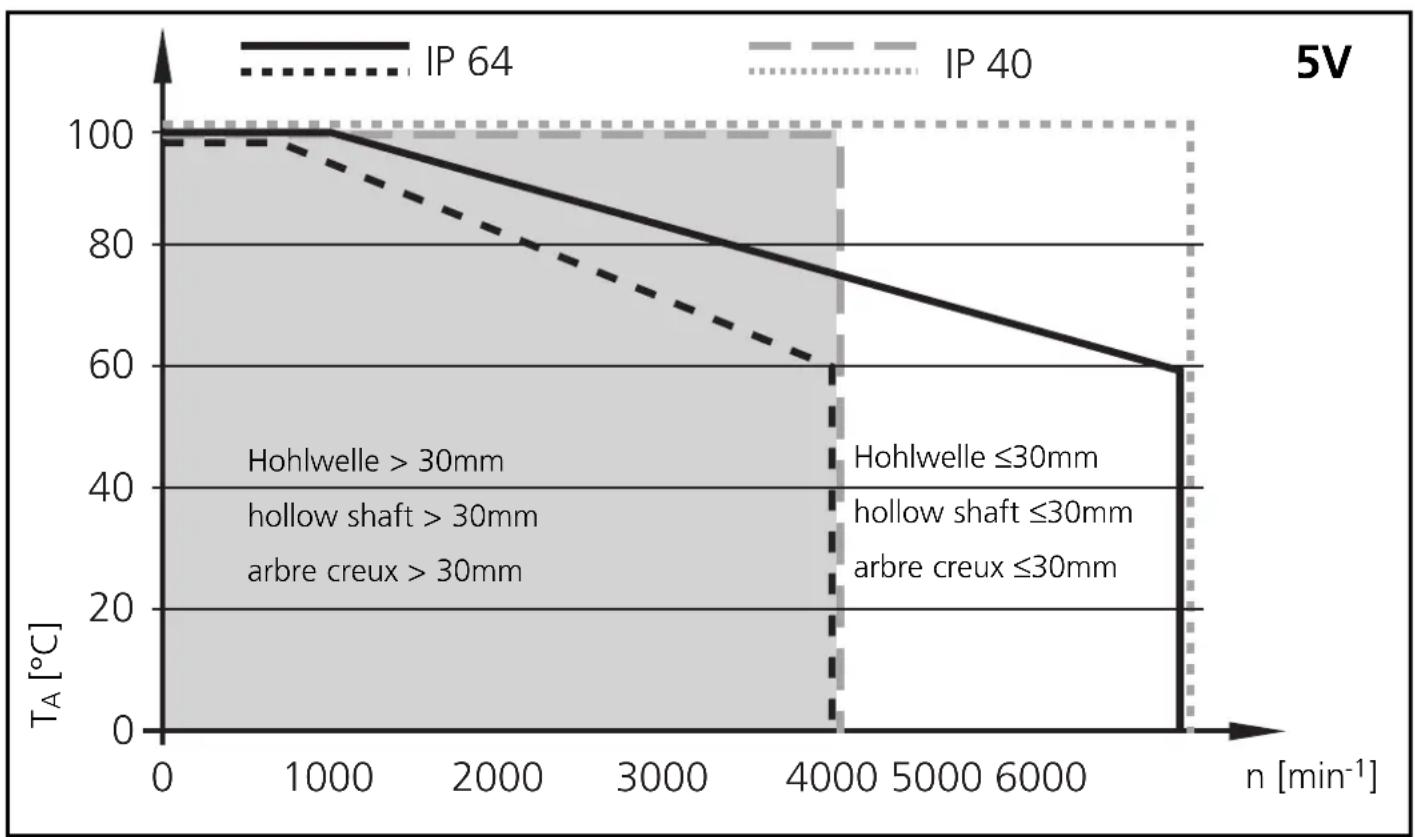

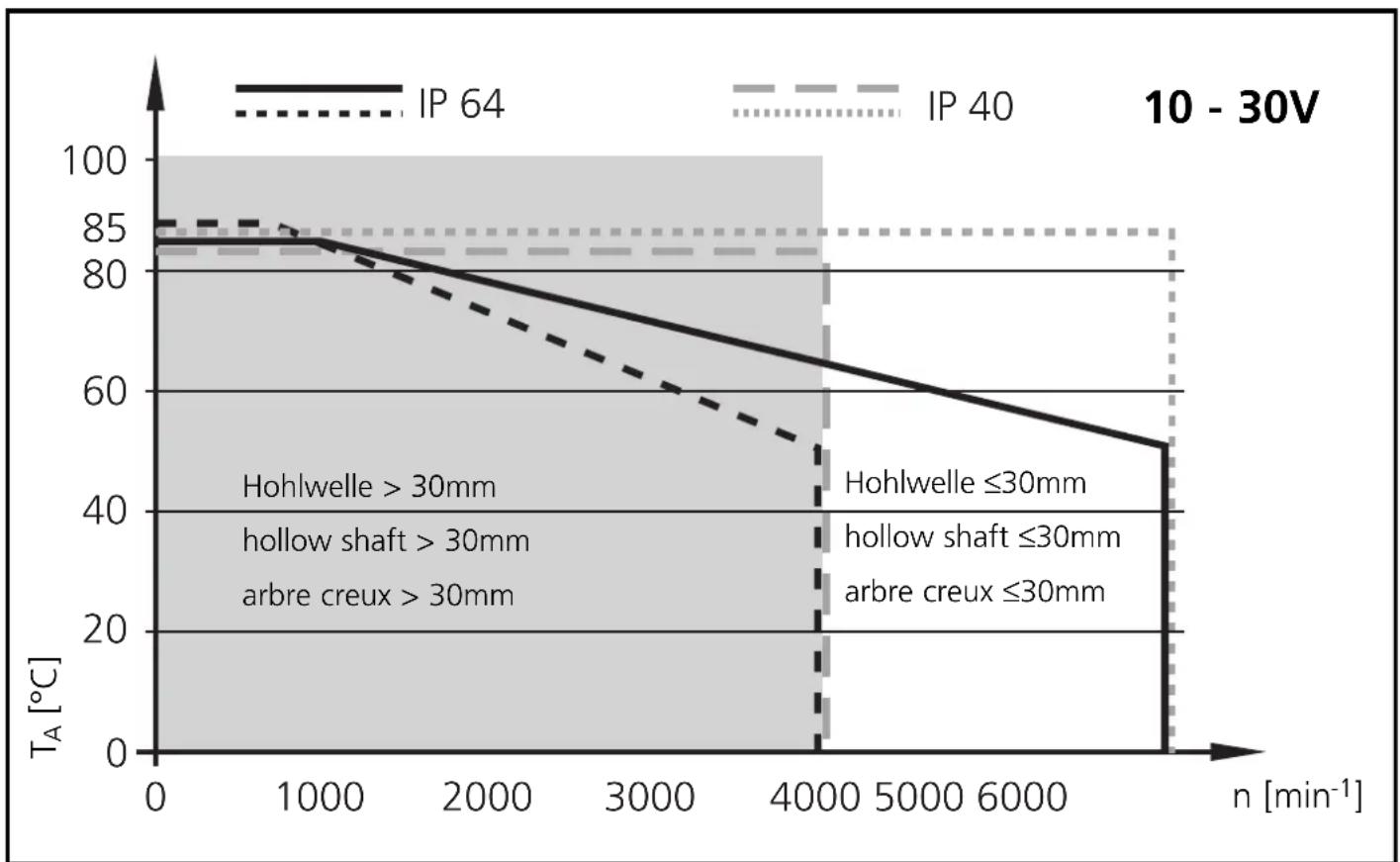

Température de fonctionnement admissible (TA), en fonction de la vitesse de rotation

Un codeur avec une tension d'alimentation de 5V et un diamètre de l'arbre creux de 20mm est utilisé. Afin de garantir la protection IP 64 avec une vitesse de rotation de 6000min^-1, la température de fonctionnement de +60°C ne doit pas être dépassée.

No. U8V 10 08 70596 006
