RV6153 - Codeur rotatif IFM - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil RV6153 IFM au format PDF.
| Caractéristique | Détails |
|---|---|
| Type de produit | Capteur de position |
| Technologie de détection | Inductif |
| Plage de mesure | 0 à 10 mm |
| Tension d'alimentation | 10 à 30 V DC |
| Sortie | PNP/NPN, programmable |
| Température de fonctionnement | -25 à +70 °C |
| Protection | IP67 |
| Dimensions | 40 x 40 x 15 mm |
| Utilisation | Industrie, automatisation, robotique |
| Maintenance | Vérifier régulièrement l'état du capteur et nettoyer si nécessaire |
| Sécurité | Respecter les normes électriques en vigueur lors de l'installation |
| Informations générales | Produit conçu pour une utilisation dans des environnements industriels exigeants |
FOIRE AUX QUESTIONS - RV6153 IFM
Quel est le rôle de l'IFM RV6153 ?
L'IFM RV6153 est un appareil conçu pour des applications de mesure et de contrôle dans divers environnements industriels.
Comment installer l'IFM RV6153 ?
Pour installer l'IFM RV6153, suivez les instructions fournies dans le manuel d'utilisation, en veillant à respecter les consignes de sécurité et les spécifications de montage.
Que faire si l'appareil ne s'allume pas ?
Vérifiez que l'appareil est correctement alimenté et que les connexions électriques sont sécurisées. Assurez-vous également que le fusible n'est pas grillé.
Comment calibrer l'IFM RV6153 ?
La calibration de l'IFM RV6153 doit être effectuée selon le protocole indiqué dans le manuel d'utilisation, en utilisant les outils de calibration appropriés.
L'appareil affiche un code d'erreur, que faire ?
Consultez le manuel d'utilisation pour identifier le code d'erreur et suivez les recommandations pour le résoudre. Si le problème persiste, contactez le service client.
L'IFM RV6153 est-il résistant à l'eau ?
L'IFM RV6153 est conçu pour résister à des environnements difficiles, mais il est important de vérifier les spécifications techniques pour connaître son niveau de protection contre l'eau.
Comment nettoyer l'IFM RV6153 ?
Pour nettoyer l'appareil, utilisez un chiffon doux et humide. Évitez les nettoyants abrasifs et assurez-vous que l'appareil est débranché avant le nettoyage.
Où puis-je trouver des pièces de rechange pour l'IFM RV6153 ?
Les pièces de rechange peuvent être commandées auprès de votre fournisseur IFM local ou via le site web officiel d'IFM.
L'IFM RV6153 est-il garanti ?
Oui, l'IFM RV6153 est couvert par une garantie. Les conditions et la durée de la garantie sont spécifiées dans le manuel d'utilisation.
Comment contacter le support technique pour l'IFM RV6153 ?
Vous pouvez contacter le support technique d'IFM par téléphone ou par e-mail, dont les coordonnées se trouvent sur le site officiel d'IFM.
Questions des utilisateurs sur RV6153 IFM
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Codeur rotatif au format PDF gratuitement ! Retrouvez votre notice RV6153 - IFM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil RV6153 de la marque IFM.
MODE D'EMPLOI RV6153 IFM
- Tension d’alimentation et nombre de pas (impulsions par tour) selon l’étiquette
- Fréquence d’impulsions: 300 kHz
- Vitesse de rotation maxi mécanique: 12,000 tr/mn
- Vitesse de rotation maxi électrique (en tr/mn): x 60
max = fréquence d’impulsions du codeur ou fréquence d’entrée maxi du module électronique en Hz; Z = nombre de pas)
- Les sorties sont protégées contre un court-circuit entre les sorties et
- pendant <1mn Montage Mettre l’installation hors tension. Ne pas mettre en marche le moteur lors du montage. Monter un accouplement flexible entre le codeur et le moteur afin d’empêcher que l’arbre ou les roulements soient endommagés. En cas de mesure de déplacement avec un pignon et une crémaillère monter le flasque de fixation sur une base à ressort. En cas de mesure de déplacement avec une roue de mesure fixer le codeur et la roue de mesure sur le bout d’un bras monté de manière flexible. Eviter les coups sur l’arbre; ne pas utiliser une lime ou un outil similaire: l’appareil risque d’être détruit. Raccordement électrique Mettre l'installation hors tension avant le raccordement ou le débranchement du câble ou connecteur! Raccorder l'appareil selon le branchement indiqué sur le boîtier. Signaux de sortie: version 5 V: sortie TTL, 20 mA version 10 p. 30
- V: sortie HTL, 50 mA, protégée contre un court-circuit Extension par câble blindé; longueur maximale 100 m (version 5 V), 50 m (version 10 p. 30
- V); installer séparément des sources parasites (distance minimale env. 20cm). Relier le boîtier du codeur, le connecteur/le bornier et l’électronique d’exploitation via le blindage et relier à la terre. Electrical connection Disconnect power before connecting or disconnecting the cable or connector. Connect the unit according to the wiring indicated on the housing. Output signals: 5 V version: TTL output, 20 mA 10 p. 30
- V version: HTL output, 50 mA, short-circuit protection Extension by means of a screened extension cable; max. length 100 m (5 V version), 50 m (10 V version); lay separately from sources of interference (min. spacing approx. 20 cm). Connect the encoder housing, the connector/terminal box and the eva- luation electronics via the screen and ground. p. 30

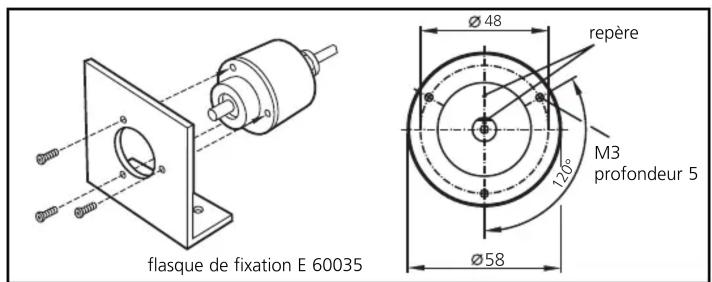

repère flasque de fixation E 60035

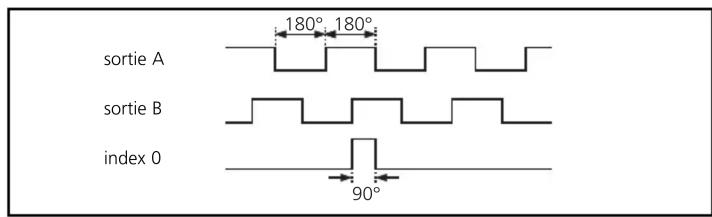

profondeur 5 180° 180° 90° sortie A sortie B index 0
