RB6003 - Décodeur numérique IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Codeur incrémental rotatif
Marque	IFM
Modèle	RB6003
Tension d'alimentation	5 V CC ou 10...30 V CC (selon version)
Nombre de pas (impulsions par tour)	Selon l'étiquette (ex. 1000, 2000, etc.)
Fréquence d'impulsions maximale	300 kHz (version 5 V) / 160 kHz (version 10...30 V)
Vitesse de rotation mécanique maximale	10 000 tr/min
Vitesse de rotation électrique maximale	(fréquence d'impulsions / nombre de pas) × 60 tr/min
Sortie	TTL (version 5 V, 20 mA) / HTL (version 10...30 V, 50 mA, protégée contre les courts-circuits)
Longueur de câble maximale	100 m (version 5 V) / 200 m (version 10...30 V)
Indice de protection	Non spécifié, estimation IP65 pour codeurs industriels
Dimensions approximatives	Diamètre ~58 mm, longueur ~50 mm (estimation)
Poids approximatif	~200 g
Fonctions principales	Conversion du mouvement de rotation en séquences d'impulsions pour mesure de déplacements linéaires/angulaires et détection de positions
Entretien	Éviter les chocs sur l'arbre, ne pas utiliser d'outils abrasifs, nettoyer avec un chiffon sec
Sécurité	Mettre l'installation hors tension avant montage ou raccordement électrique
Réparabilité	Non réparable par l'utilisateur, contacter le SAV IFM

FOIRE AUX QUESTIONS - RB6003 IFM

Comment monter le codeur RB6003 sur un moteur ?

Utilisez un accouplement flexible entre le codeur et l'arbre moteur pour éviter d'endommager les roulements. Montez le flasque de fixation (réf. E 60033) et assurez-vous que l'installation est hors tension avant toute intervention.

Quelle est la tension d'alimentation de l'IFM RB6003 ?

Selon la version, l'alimentation peut être en 5 V CC (sortie TTL) ou en 10...30 V CC (sortie HTL). Vérifiez l'étiquette sur le boîtier pour connaître la version exacte.

Comment raccorder électriquement le codeur ?

Raccordez les fils selon le schéma indiqué sur le boîtier. Utilisez un câble blindé (longueur max. 100 m en 5 V, 200 m en 10...30 V) et reliez le blindage à la terre. L'installation doit être hors tension lors du raccordement.

Quels sont les signaux de sortie disponibles ?

La version 5 V fournit des signaux TTL (20 mA). La version 10...30 V fournit des signaux HTL (50 mA) protégés contre les courts-circuits.

Quelle est la vitesse de rotation maximale ?

La vitesse mécanique maximale est de 10 000 tr/min. La vitesse électrique dépend de la fréquence d'impulsions et du nombre de pas.

Peut-on utiliser le codeur avec une roue de mesure ?

Oui, pour la mesure de déplacement, fixez le codeur et la roue de mesure sur un bras monté de manière flexible. Évitez les chocs sur l'arbre.

Que faire si le codeur ne fonctionne pas ?

Vérifiez d'abord la tension d'alimentation et les connexions électriques. Assurez-vous que le câble blindé n'est pas endommagé. Si le problème persiste, contactez le service après-vente IFM.

Comment nettoyer le codeur ?

Utilisez un chiffon sec et doux. N'utilisez jamais de solvants ou d'outils abrasifs qui pourraient endommager le boîtier ou l'arbre.

Quelle est la précision du codeur ?

La précision dépend du nombre de pas par tour. Par exemple, un codeur avec 1000 pas offre une résolution angulaire de 0,36 degré.

Le codeur est-il réparable par l'utilisateur ?

Non, le codeur n'est pas réparable par l'utilisateur. En cas de défaut, veuillez contacter le service après-vente IFM pour un remplacement.

MODE D'EMPLOI RB6003 IFM

efector400

Inkrementaler

Drehgeber RB

Incremental

encoder RB

Codeur

incremental RB

Fonctionnement et caractéristiques

Le codeur convertit le mouvement de rotation en séquences d'impulsions. Il permet la mesure de déplacements linéaires et de mouvements angulaires et la détection de positions.

• Tension d'alimentation et nombre de pas (impulsions par tour) selon l'étiquette
• Fréquence d'impulsions 300 kHz (version 5 V) ou 160 kHz (version 10...30 V) Vitesse de rotation maxi mécanique: 10.000 tr / mn
• Vitesse de rotation maxi électrique (en tr/min): (f_ / Z) × 60 ( f_ = fréquence d'impulsions du codeur ou fréquence d'entrée maxi du module électronique en Hz; Z = nombres de pas )

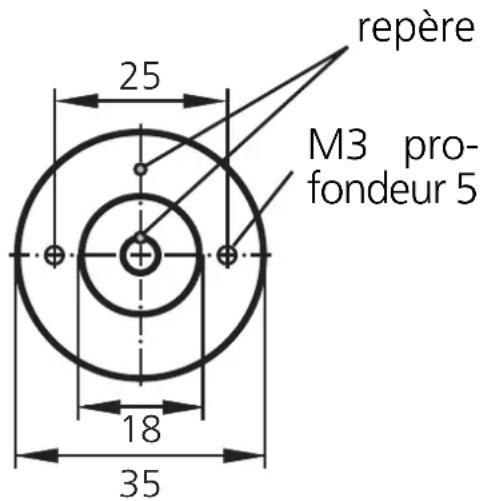

Montage

Mettre l'installation hors tension. Ne pas mettre en marche le moteur lors du montage.

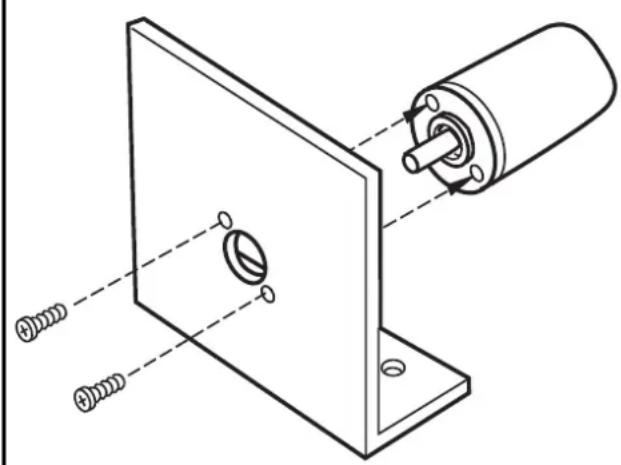

flasque de fixation E 60033

Monter un accouplement flexible entre le codeur et le moteur afin d'empêcher que l'arbre ou les roulements soient endommagés.

En cas de mesure de déplacement avec un pignon et une crémaillère, monter le flasque de fixation sur une base à ressort. En cas de mesure de déplacement avec une roue de mesure, fixer le codeur et la roue de mesure sur le bout d'un bras monté de manière flexible.

Eviter les coups sur l'arbre; ne pas utiliser une lime ou un outil similaire: l'appareil risque d'être détruit.

Raccordement électrique

Mettre l'installation hors tension avant le raccordement ou le débranchement du câble ou connecteur!

Raccorder l'appareil selon le branchement indiqué sur le boîtier.

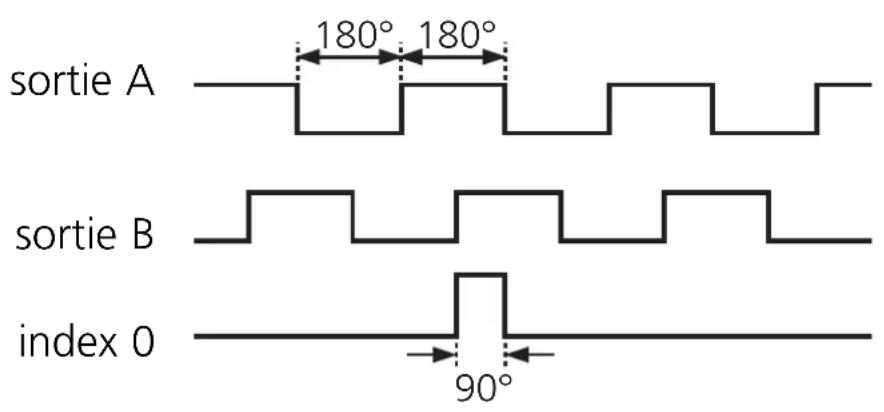

Signaux de sortie:

version 5 V: sortie TTL, 20mA

version 10...30 V: sortie HTL, 50 mA, protégée contre les courts-circuits

Extension par câble blindé; longueur max. 100 m (version 5 V), 200 m (version 10...30 V); installer séparément des sources parasites (distance min. env. 0,2 m). Relier le boîtier du codeur, le connecteur / le bornier et l'électronique d'exploitation via le blindage et relier à la terre.

No. U8V 10 08 70596 006
