Produkttyp	Inkrementaler Drehgeber
Marke	IFM
Modell	RB6003
Versorgungsspannung	5 V DC oder 10...30 V DC (je nach Version)
Schrittzahl (Impulse pro Umdrehung)	Laut Etikett (z.B. 1000, 2000 usw.)
Maximale Impulsfrequenz	300 kHz (5 V-Version) / 160 kHz (10...30 V-Version)
Maximale mechanische Drehzahl	10.000 U/min
Maximale elektrische Drehzahl	(Impulsfrequenz / Schrittzahl) × 60 U/min
Ausgang	TTL (5 V-Version, 20 mA) / HTL (10...30 V-Version, 50 mA, kurzschlussfest)
Maximale Kabellänge	100 m (5 V-Version) / 200 m (10...30 V-Version)
Schutzart	Nicht angegeben, Schätzung IP65 für Industriegeber
Ungefähre Abmessungen	Durchmesser ~58 mm, Länge ~50 mm (Schätzung)
Ungefähres Gewicht	~200 g
Hauptfunktionen	Umwandlung von Drehbewegung in Impulsfolgen zur Messung von Linear-/Winkelbewegungen und Positionserkennung
Wartung	Stöße auf die Welle vermeiden, keine abrasiven Werkzeuge verwenden, mit einem trockenen Tuch reinigen
Sicherheit	Anlage vor Montage oder elektrischem Anschluss spannungsfrei schalten
Reparierbarkeit	Nicht durch den Benutzer reparierbar, wenden Sie sich an den IFM Kundendienst

Häufig gestellte Fragen - RB6003 IFM

Wie montiere ich den Drehgeber RB6003 an einem Motor?

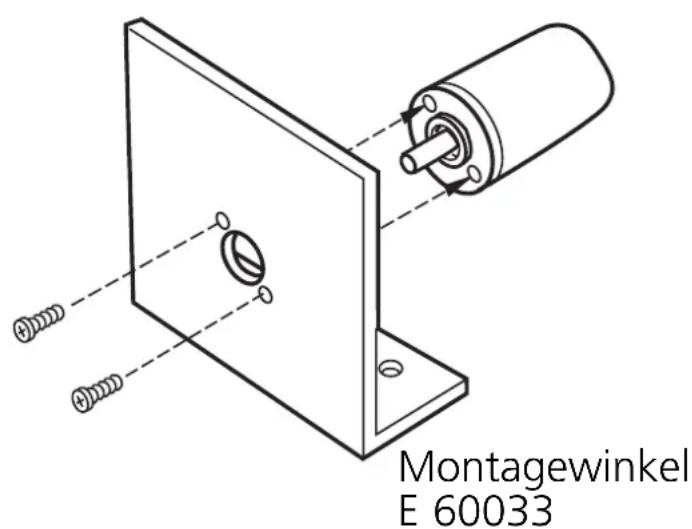

Verwenden Sie eine flexible Kupplung zwischen dem Drehgeber und der Motorwelle, um Schäden an den Lagern zu vermeiden. Montieren Sie den Befestigungsflansch (Ref. E 60033) und stellen Sie sicher, dass die Anlage spannungsfrei ist.

Welche Versorgungsspannung hat der IFM RB6003?

Je nach Version kann die Versorgung 5 V DC (TTL-Ausgang) oder 10...30 V DC (HTL-Ausgang) sein. Überprüfen Sie das Etikett auf dem Gehäuse, um die genaue Version zu erfahren.

Wie schließe ich den Drehgeber elektrisch an?

Schließen Sie die Drähte gemäß dem auf dem Gehäuse angegebenen Schaltplan an. Verwenden Sie ein geschirmtes Kabel (max. Länge 100 m bei 5 V, 200 m bei 10...30 V) und verbinden Sie die Schirmung mit Erde. Die Anlage muss spannungsfrei sein.

Welche Ausgangssignale sind verfügbar?

Die 5 V-Version liefert TTL-Signale (20 mA). Die 10...30 V-Version liefert HTL-Signale (50 mA) kurzschlussfest.

Was ist die maximale Drehzahl?

Die maximale mechanische Drehzahl beträgt 10.000 U/min. Die elektrische Drehzahl hängt von der Impulsfrequenz und der Schrittzahl ab.

Kann der Drehgeber mit einem Messrad verwendet werden?

Ja, für die Wegmessung befestigen Sie den Drehgeber und das Messrad an einem flexibel montierten Arm. Vermeiden Sie Stöße auf die Welle.

Was tun, wenn der Drehgeber nicht funktioniert?

Überprüfen Sie zuerst die Versorgungsspannung und die elektrischen Anschlüsse. Stellen Sie sicher, dass das geschirmte Kabel nicht beschädigt ist. Wenn das Problem weiterhin besteht, wenden Sie sich an den IFM Kundendienst.

Wie reinige ich den Drehgeber?

Verwenden Sie ein trockenes, weiches Tuch. Verwenden Sie niemals Lösungsmittel oder abrasive Werkzeuge, die das Gehäuse oder die Welle beschädigen könnten.

Was ist die Genauigkeit des Drehgebers?

Die Genauigkeit hängt von der Schrittzahl pro Umdrehung ab. Beispielsweise bietet ein Drehgeber mit 1000 Schritten eine Winkelauflösung von 0,36 Grad.

Ist der Drehgeber vom Benutzer reparierbar?

Nein, der Drehgeber ist nicht vom Benutzer reparierbar. Bei Defekt wenden Sie sich bitte an den IFM Kundendienst für einen Ersatz.

BEDIENUNGSANLEITUNG RB6003 IFM

Bestimmungsgemäß Verwendung

Der Drehgeber wandelt Drehbewegungen in Impulsfolgen. Mit ihren halten sich Wegstrecken und Winkelbewegungen messen und Positionen bestimmen.

• Versorgungsspannung und Strichzahl (Impulse pro Umdrehung/ "pulses") laut Typenschild
• Impulsfrequenz 300 kHz (5 V Version) und 160 kHz (10...30 V Version)
  Max. Drehzahl mechanisch: 10 000 U/min
• Max. Drehzahl elektrisch (in U/min): (f / Z) * 60 ( f = Impulsfrequenz des Drehgebers oder max. Eingangsfrequenz der Folgeelektronik in Hz; Z = Strichzahl )
• Ausgabe kurzschlussfest gegen U_N und U_P < 60 s

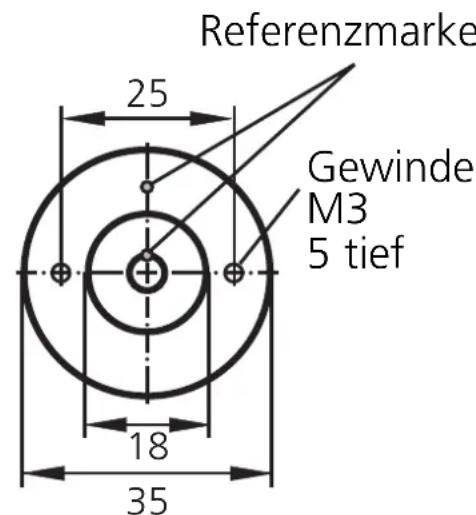

Montage

Schalten Sie die Anlage spannungsfrei. Der Antrieb damit während der Montage nicht in Betrieb gesetzt werden.

Drehgeber und Antrieb sollen durch eine flexible Kupplung verbunden werden, um Wellen- und Lagerschäden zu vermeiden.

Bei Wegmessung mit Ritzel und Zahnstange sollen der Befestigungswinkel auf ein federndes Unterverlmt montiert werden. Bei Wegmessung mit Messrad sollen den Drehgeber und Messrad am Ende eines flexiblen gelagerten Hebels montiert werden.

Nicht auf die Welle schlagen; Welle nicht mit Feile oder ähnlich Werkzeug behandeln: Zerstörungsgefahr!

Elektrischer Anschluss

Schalten Sie die Anlage spannungsfrei bevor Sie Kabel- oder Steckerverbindungen verbinden oder losen!

SchlieBen Sie das Gerät gemäß der Anschlussbelegung auf der Gehäusekappe an.

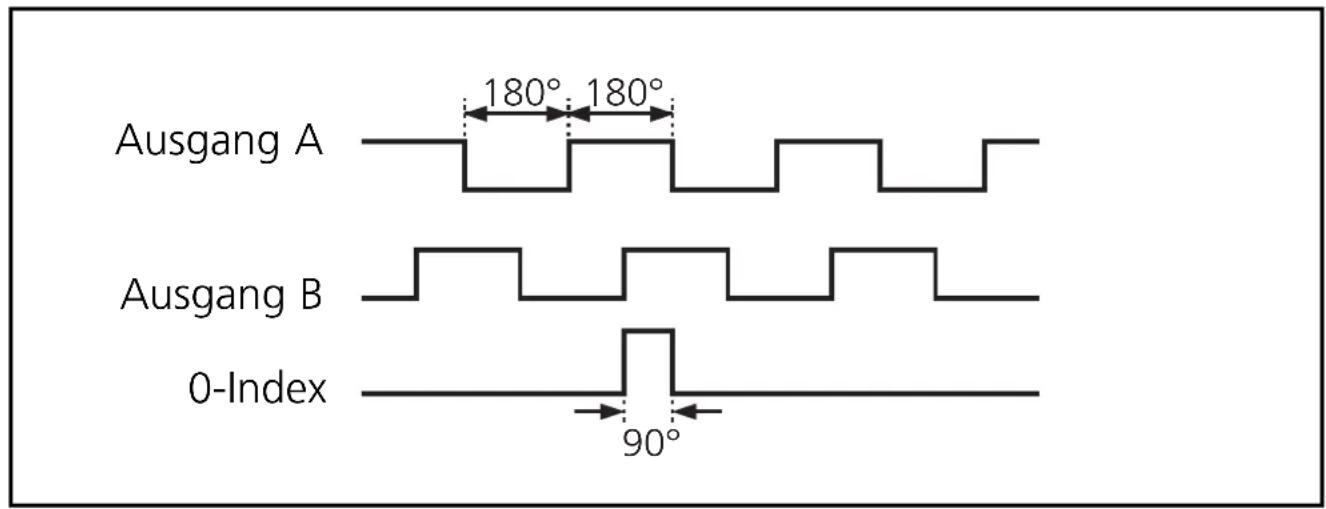

Ausgangssignale:

5 V Version: TTL-Ausgang, 20 mA

10...30 V Version: HTL-Ausgang, 50 mA, kurzschlussfest

Veränderung mit abgeschirmtem Verlängerungskabel; max. Lange 100 m (5 V Version); 200 m (10...30 V Version).

Getrennt von Störquellen verlegen (Mindestabstand ca. 0,2 m). Gehäuse von Drehgeber, Verbindungsstecker / Klemmkasten und Auswerteelektronik über den Schirm miteinander verbinden und erden.
