RC6029 - Codeur rotatif IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Codeur rotatif incrémental
Marque	IFM
Modèle	RC6029
Dimensions (diamètre × longueur)	Environ 58 mm × 50 mm (estimation)
Poids	Environ 200 g (estimation)
Tension d'alimentation	5 V (sortie TTL) ou 10…30 V (sortie HTL)
Nombre de pas (impulsions par tour)	Selon étiquette (typiquement 1024)
Fréquence d'impulsions maxi	300 kHz
Vitesse de rotation maxi mécanique	12 000 tr/min
Vitesse de rotation maxi électrique	f_max / Z × 60 (f_max = 300 kHz, Z = nombre de pas)
Signaux de sortie	Sortie A, sortie B, index (0)
Protection des sorties	Contre court-circuit entre sorties et U_N/U_P (< 1 min)
Longueur de câble maxi	100 m (version 5 V) ou 50 m (version 10…30 V)
Précautions d'installation	Utiliser un accouplement flexible ; éviter les chocs sur l'arbre
Raccordement électrique	Mettre hors tension avant branchement ; suivre le schéma sur le boîtier
Entretien et nettoyage	Nettoyer avec un chiffon sec ; éviter les solvants
Sécurité	Ne pas ouvrir l'appareil ; respecter les tensions indiquées
Pièces détachées et réparabilité	Contacter IFM pour pièces ; réparation par un professionnel
Informations générales	Codeur incrémental pour mesure de position et vitesse

FOIRE AUX QUESTIONS - RC6029 IFM

Quelle est la tension d'alimentation du codeur RC6029 ?

La tension d'alimentation dépend de la version : 5 V pour sortie TTL ou 10…30 V pour sortie HTL. Vérifiez l'étiquette sur le boîtier.

Comment installer le codeur sur un moteur ?

Utilisez un accouplement flexible entre le codeur et le moteur pour éviter d'endommager l'arbre ou les roulements. Montez le flasque de fixation (réf. E 60033) avec les vis M3, profondeur 5 mm, à 30°.

Quels sont les signaux de sortie du codeur ?

Le codeur délivre deux signaux de sortie (A et B) décalés de 90° et un signal d'index (zéro). La version 5 V fournit une sortie TTL 20 mA, la version 10…30 V une sortie HTL 50 mA.

Quelle est la vitesse de rotation maximale ?

La vitesse mécanique maximale est de 12 000 tr/min. La vitesse électrique maximale dépend du nombre de pas et de la fréquence d'impulsions : f_max / Z × 60 (f_max = 300 kHz).

Comment raccorder le câble du codeur ?

Mettez l'installation hors tension. Raccordez selon le branchement indiqué sur le boîtier. Utilisez un câble blindé et reliez le blindage à la terre. Longueur maxi : 100 m (5 V) ou 50 m (10…30 V).

Le codeur peut-il être utilisé en extérieur ?

Le codeur RC6029 n'est pas spécifiquement conçu pour l'extérieur. Installez-le dans un environnement sec et protégé des intempéries. La température de fonctionnement n'est pas spécifiée, mais typiquement de -25 à 85°C.

Comment nettoyer le codeur ?

Nettoyez le boîtier avec un chiffon sec et non pelucheux. N'utilisez pas de solvants ou de produits abrasifs qui pourraient endommager le marquage ou les joints.

Que faire si le codeur ne fonctionne plus ?

Vérifiez d'abord l'alimentation électrique et les connexions. Assurez-vous que la vitesse de rotation ne dépasse pas les limites. Si le problème persiste, contactez le service après-vente IFM. Ne tentez pas de réparer vous-même l'appareil.

Puis-je utiliser le codeur avec une carte Arduino ?

Oui, si la version 5 V est utilisée, les sorties TTL sont compatibles avec les entrées 5 V d'Arduino. Pour la version 10…30 V, utilisez un diviseur de tension ou un convertisseur de niveau logique.

Quelle est la précision du codeur ?

La précision dépend du nombre de pas par tour (résolution). Par exemple, avec 1024 pas, chaque impulsion correspond à environ 0,35° de rotation. La fréquence d'impulsions maxi de 300 kHz limite la vitesse de rotation exploitable.

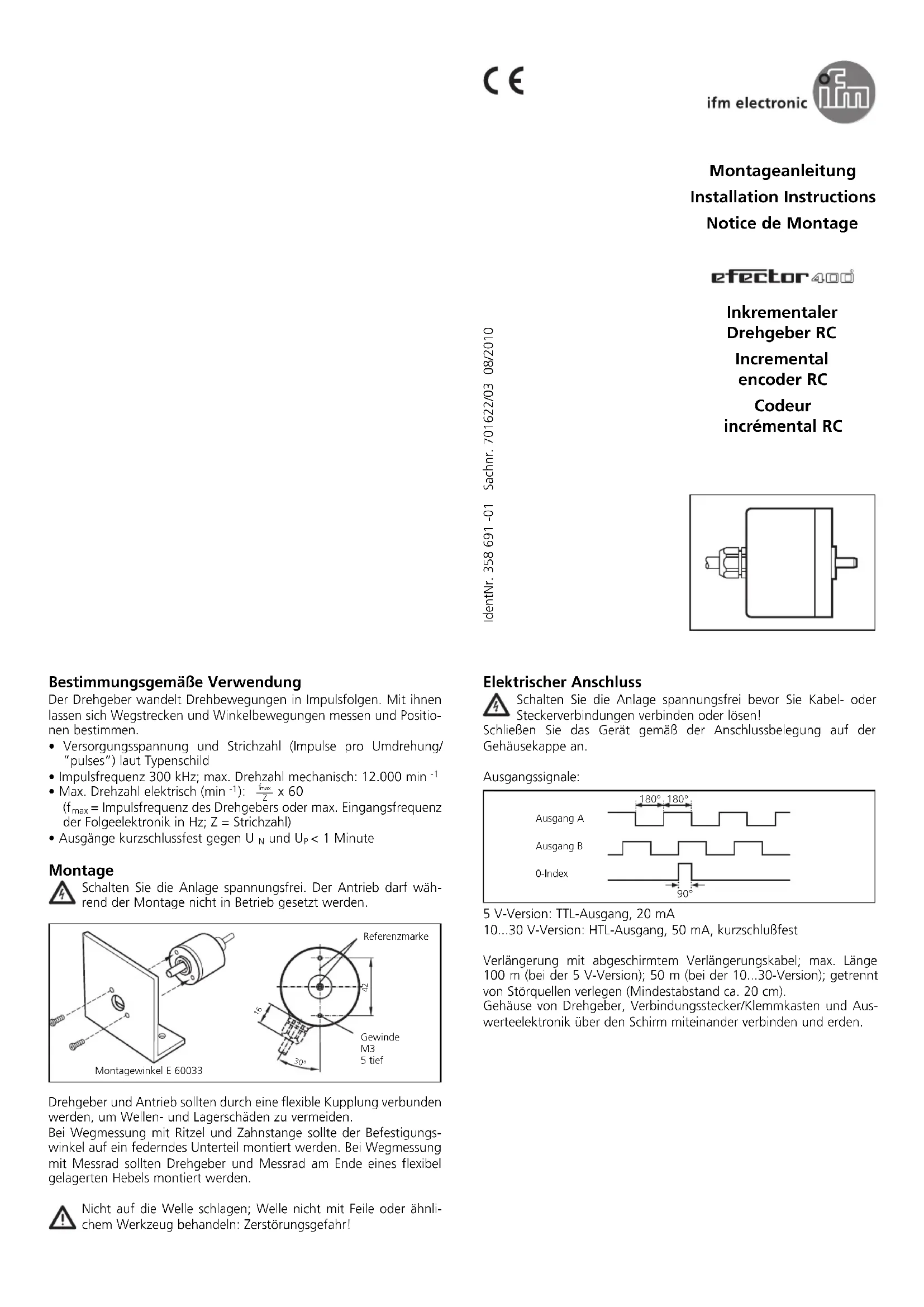

MODE D'EMPLOI RC6029 IFM

Inkrementaler

Drehgeber RC

Incremental

encoder RC

Codeur

incrémental RC

Fonctionnement et caractéristiques

Le codeur convertit le mouvement de rotation en séquences d'impulsions. Il permet la mesure de déplacements linéaires et de mouvements angulaires et la détection de positions.

• Tension d'alimentation et nombre de pas (impulsions par tour) selon l'étiquette
• Fréquence d'impulsions: 300 kHz • Vitesse de rotation maxi mécanique: 12,000 tr/min
• Vitesse de rotation maxi électrique (en tr/mn): _maxZ × 60 (f_max = fréquence d'impulsions du codeur ou fréquence d'entrée maxi du module électronique en Hz; Z = nombre de pas)
• Les sorties sont protégées contre un court-circuit entre les sorties et U_N ou U_P pendant < 1mn

Montage

Mettre l'installation hors tension. Ne pas mettre en marche le moteur lors du montage.

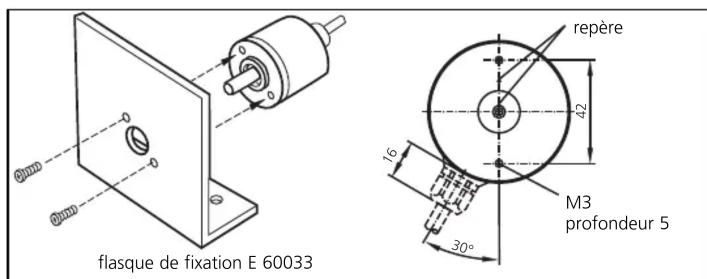

flasque de fixation E 60033 repère 42 16 M3 profondeur 5 30°

Monter un accouplement flexible entre le codeur et le moteur afin d'empêcher que l'arbre ou les roulements soient endommagés.

En cas de mesure de déplacement avec un pignon et une crémaillère, monter le flasque de fixation sur une base à ressort. En cas de mesure de déplacement avec une roue de mesure, fixer le codeur et la roue de mesure sur le bout d'un bras monté de manière flexible.

Eviter les coups sur l'arbre; ne pas utiliser une lime ou un outil similaire: l'appareil risque d'être détruit.

Raccordement électrique

Mettre l'installation hors tension avant le raccordement ou le débranchement du câble ou connecteur!

Raccorder l'appareil selon le branchement indiqué sur le boîtier.

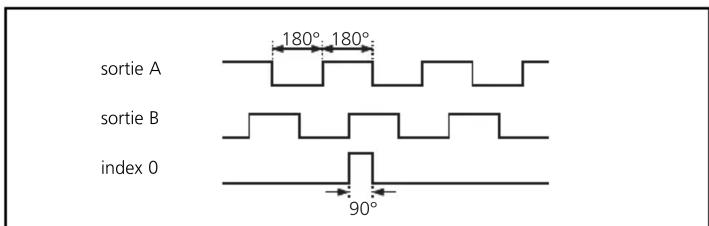

Signaux de sortie:

sortie A sortie B index 0 180° 180° 90°

version 5 V: sortie TTL, 20 mA

version 10...30 V: sortie HTL, 50 mA, protégée contre les courts-circuits

Extension par câble blindé; longueur maximale 100 m (version 5 V), 50 m (version 10...30 V); installer séparément des sources parasites (distance minimale env. 20 cm).

Relier le boîtier du codeur, le connecteur/le bornier et l'électronique d'exploitation via le blindage et relier à la terre.
