Type de produit	Codeur incrémental numérique (Décodeur numérique)
Marque	IFM
Modèle	RO1363
Fonction principale	Conversion de mouvements de rotation en séquences d'impulsions pour mesurer des déplacements linéaires et angulaires
Alimentation électrique	Version 5 V TTL ou Version HTL 10…30 V DC
Protection des sorties	Version 5 V: protégée contre les courts-circuits sur 0 V; Version HTL: protégée contre les courts-circuits sur 0 V et L+ (max. 1 min)
Longueur de câble max.	Version 5 V: 100 m; Version 10…30 V: 300 m
Distance minimale aux sources parasites	20 cm
Signaux de sortie	Sortie A, sortie B (déphasées de 90°), index 0 (une fois par tour)
Raccordement	Embase mâle 12 pôles ou câble 13 fils; schéma de branchement sur le capot du boîtier
Montage	Montage sur arbre (Ø 10 mm min.) avec accouplement stator fixé par 4 vis M3 et écrou de serrage
Conversion de déplacements linéaires	Possible avec une roue de mesure ou un pignon et une crémaillère
Entretien	Éviter les chocs sur l'arbre; ne pas utiliser d'outils abrasifs; nettoyer avec un chiffon sec si nécessaire
Précautions de sécurité	Mettre l'installation hors tension avant tout raccordement; isoler les fils non utilisés pour éviter courts-circuits
Reparabilité	Pièces détachées non spécifiées; en cas de dysfonctionnement, contacter le fabricant
Documents disponibles	Notice d'utilisation, fiche technique et accessoires sur www.ifm.com
Blindage	Blindage tressé relié au boîtier du codeur
Poids	Environ 0,3 kg (estimation)
Dimensions	Diamètre environ 58 mm, longueur environ 80 mm (estimation)

FOIRE AUX QUESTIONS - RO1363 IFM

Quelle est la tension d'alimentation du codeur RO1363 ?

Le codeur existe en deux versions : 5 V TTL et 10...30 V HTL. Vérifiez l'étiquette sur l'appareil pour connaître la version exacte.

Comment raccorder le codeur RO1363 ?

Consultez le schéma de branchement sur le capot du boîtier. Mettez l'installation hors tension avant tout raccordement. Utilisez l'embase mâle 12 pôles ou le câble 13 fils selon la version.

Quelle est la longueur maximale de câble autorisée ?

Pour la version 5 V TTL : 100 mètres. Pour la version 10...30 V HTL : 300 mètres. Les câbles doivent être installés à au moins 20 cm des sources parasites.

Comment monter le codeur RO1363 sur un arbre ?

Insérez l'arbre d'au moins 10 mm dans le codeur. Fixez l'accouplement stator avec quatre vis M3, puis serrez l'écrou de serrage. Évitez les chocs sur l'arbre.

Quels sont les signaux de sortie du codeur ?

Le codeur fournit les sorties A, B (déphasées de 90° pour déterminer le sens de rotation) et un index 0 (une impulsion par tour mécanique). Des signaux inversés sont disponibles pour les entrées différentielles.

Le codeur est-il protégé contre les courts-circuits ?

Oui, les sorties sont protégées : version 5 V contre les courts-circuits sur 0 V ; version HTL contre les courts-circuits sur 0 V et L+ (max. 1 minute).

Que faire des fils non utilisés lors du raccordement ?

Les fils non utilisés doivent être isolés individuellement pour éviter les courts-circuits ou les connexions intermédiaires non autorisées.

Où trouver la fiche technique et des accessoires ?

La fiche technique, des documents supplémentaires et des accessoires appropriés sont disponibles sur le site www.ifm.com.

Comment entretenir le codeur ?

Évitez les chocs sur l'arbre et n'utilisez pas d'outils abrasifs. Nettoyez l'appareil avec un chiffon sec si nécessaire. Aucune maintenance particulière n'est requise.

Puis-je utiliser le codeur pour mesurer des déplacements linéaires ?

Oui, vous pouvez convertir des déplacements linéaires en rotation à l'aide d'une roue de mesure ou d'un pignon et d'une crémaillère. Respectez les charges maximales admissibles sur l'arbre.

MODE D'EMPLOI RO1363 IFM

efector400

Inkrementaler

Drehgeber RO

Codeur incremental RO

Codeur incremental RO

Fonctionnement et caractéristiques

Le codeur convertit des mouvements de rotation en séquences d'impulsions permettant de mesurer des déplacements linéaires et des mouvements angulaires et de déterminer des positions.

Raccordement électrique

Mettez l'installation hors tension avant le raccordement ou le débranchement des câbles ou des connecteurs!

Les fils non utilisés doivent être isolés afin d'éviter des courts-circuits ou une connexion intermédiaire non autorisée entre deux fils conducteurs.

Protection contre les courts-circuits

Version 5 V TTL: sorties protégées contre les courts-circuits sur 0V

Version HTL 10...30 V: sorties protégées contre les courts-circuits sur 0 V et L+ (max. 1 minute)

Branchement standard:

	embase mâle 12 pôles	câble 13 fils
L+ M brun/vert
L+ capteur B bleu
0V K blanc/vert
0V capteur L blanc
A	E	b
A nég.	F	vert
B	H	gris
B nég.	A	rose
index 0	C	rouge
index 0 nég.	D	noir
défaut nég.	G	violet
libre	-	-
libre	-	jaune
blindage	boîtier	boîtier

Vous trouvez également le branchement sur le capot du boîtier. S'il existe un raccordement spécial, le codeur doit être branché comme indiqué sur l'étiquette du boîtier.

Les fils L+ (capteur) et 0V (capteur) sont reliés en interne à la tension d'alimentation. Lorsque des modules électroniques régulant la tension d'alimentation sont utilisés, ces fils peuvent servir de fils de test. En cas de non-utilisation, ces fils doivent être reliés à la tension d'alimentation ou être isolés.

En fonction de la version, le raccordement électrique se fait par le câble ou par des câbles à se procurer séparément.

Lorsque des câbles appropriés sont utilisés, la longueur maximale du câble est de 100 m pour la version 5 V TTL et de 300 m pour la version 10...30 V HTL.

Les câbles doivent être installés séparément des sources parasites, la distance minimale étant de 20 cm.

Le blindage tressé dans le câble est relié au boîtier du codeur.

Signaux de sortie

sortie A

sortie B

index 0

Le codeur fournit des séquences d'impulsions numériques sur les étages de sortie.

Les sorties A et B sont électriquement déphasées de. De ce fait, le sens de rotation peut être évalué dans le module électronique.

L'index zéro combiné est fourni une seule fois dans un tour mécanique de l'arbre. En cas de coupure secteur, il peut être utilisé comme repère à l'intérieur d'un tour.

Les signaux de sortie inversés sont nécessaires pour des modules électroniques avec une entrée de tension différentielle pour filtrer des parasites.

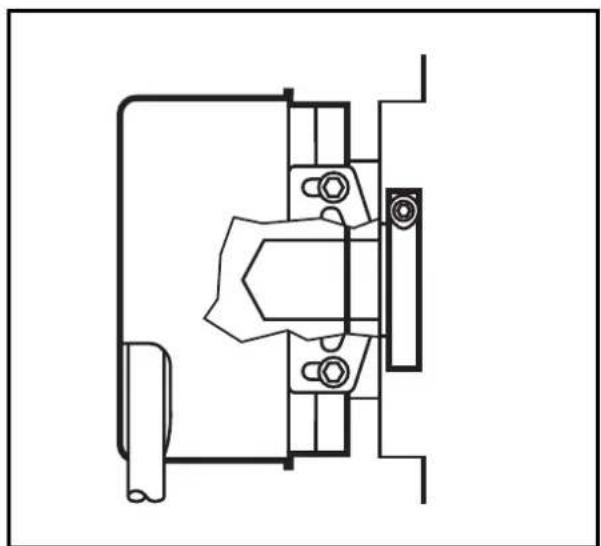

Montage

Évitez les coups sur l'arbre, n'utilisez pas une lime ou un outil similaire sur l'arbre : l'appareil risque d'être détruit !

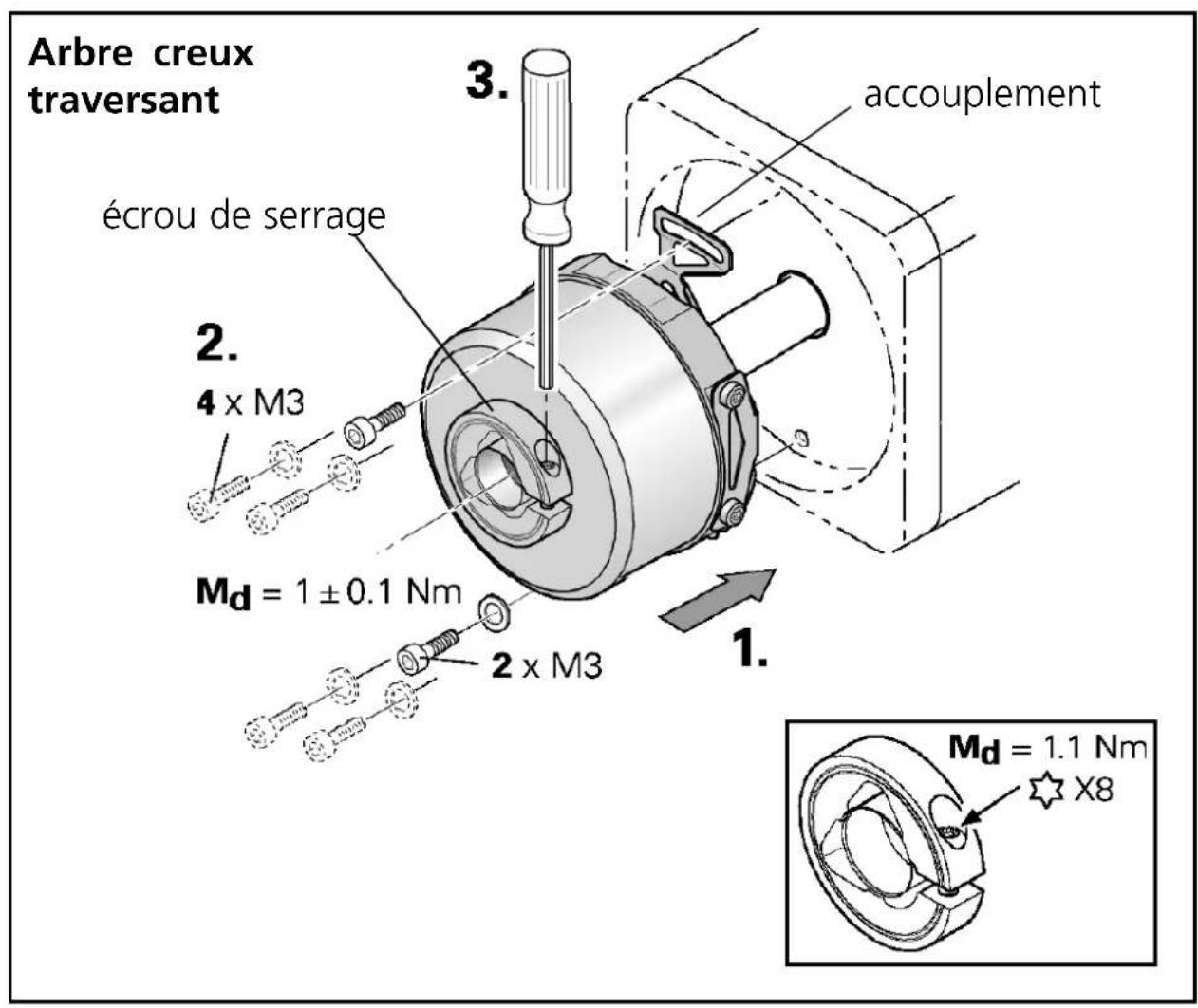

1. Mettre l'écrou de serrage sur le codeur.
2. Introduire le codeur dans l'arbre (10 mm au minimum) et fixer l'accouplement stator à l'aide de quatre vis M3.
3. Visser l'écrou de serrage.

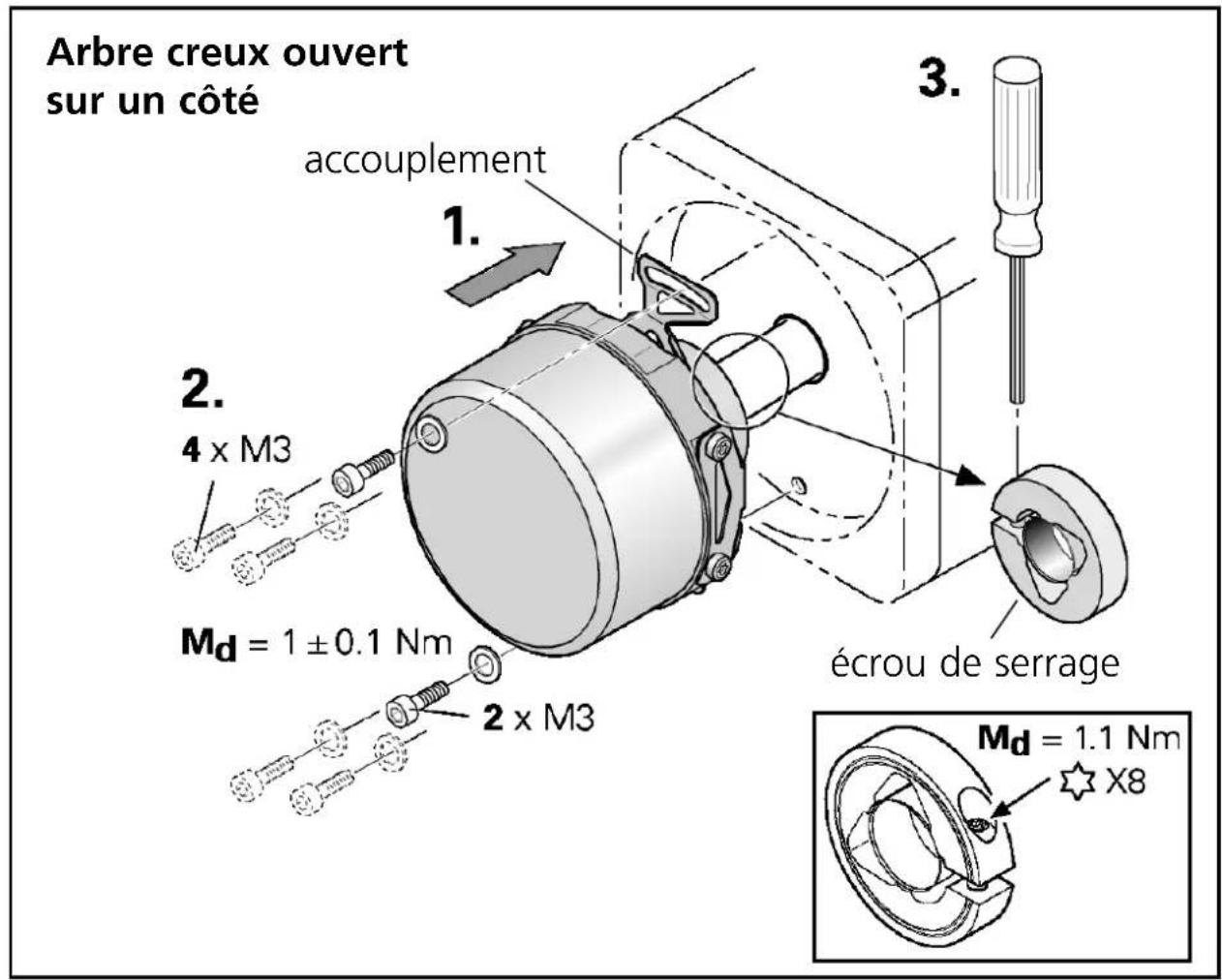

1. Mettre les écrous de serrage sur le codeur.
2. Introduire l'arbre dans le codeur (10 mm au minimum) et fixer l'accouplement stator à l'aide de quatre vis M3.
3. Visser les écrous de serrage.

Des déplacements linéaires peuvent être convertis en un mouvement de rotation avec une roue de mesure ou avec un pignon et une crémaillère. Lors du montage, les sollicitations maximales permises de l'arbre du codeur doivent être prises en considération.

Vous trouvez la fiche technique, d'autres documents et des accessoires appropriés sur notre site web à www.ifm.com.
