RO1363 - Digitaler Decoder IFM - Kostenlose Bedienungsanleitung

Produkttyp	Digitaler Inkrementalgeber (Digitaldecoder)
Marke	IFM
Modell	RO1363
Hauptfunktion	Umwandlung von Drehbewegungen in Impulsfolgen zur Messung von linearen und Winkelverschiebungen
Stromversorgung	Version 5 V TTL oder Version HTL 10…30 V DC
Ausgangsschutz	Version 5 V: Kurzschlussschutz gegen 0 V; Version HTL: Kurzschlussschutz gegen 0 V und L+ (max. 1 Min.)
Max. Kabellänge	Version 5 V: 100 m; Version 10…30 V: 300 m
Mindestabstand zu Störquellen	20 cm
Ausgangssignale	Ausgang A, Ausgang B (um 90° phasenverschoben), Index 0 (einmal pro Umdrehung)
Anschluss	12-poliger Stecker oder 13-adriges Kabel; Anschlussplan auf dem Gehäusedeckel
Montage	Montage auf Welle (Ø 10 mm min.) mit Statorkupplung befestigt durch 4 M3-Schrauben und Spannmutter
Umwandlung linearer Verschiebungen	Möglich mit einem Messrad oder einem Ritzel und einer Zahnstange
Wartung	Stöße auf die Welle vermeiden; keine abrasiven Werkzeuge verwenden; bei Bedarf mit einem trockenen Tuch reinigen
Sicherheitsvorkehrungen	Vor dem Anschließen die Anlage spannungsfrei schalten; nicht verwendete Adern isolieren, um Kurzschlüsse zu vermeiden
Reparierbarkeit	Ersatzteile nicht spezifiziert; bei Fehlfunktion den Hersteller kontaktieren
Verfügbare Dokumente	Bedienungsanleitung, Datenblatt und Zubehör auf www.ifm.com
Abschirmung	Geflechtabschirmung mit dem Gehäuse des Encoders verbunden
Gewicht	Ca. 0,3 kg (Schätzung)
Abmessungen	Durchmesser ca. 58 mm, Länge ca. 80 mm (Schätzung)

Häufig gestellte Fragen - RO1363 IFM

Was ist die Versorgungsspannung des Encoders RO1363?

Der Encoder ist in zwei Versionen erhältlich: 5 V TTL und 10...30 V HTL. Überprüfen Sie das Etikett am Gerät, um die genaue Version zu erfahren.

Wie schließe ich den Encoder RO1363 an?

Konsultieren Sie den Anschlussplan auf dem Gehäusedeckel. Schalten Sie die Anlage vor dem Anschließen spannungsfrei. Verwenden Sie je nach Version den 12-poligen Stecker oder das 13-adrige Kabel.

Was ist die maximal zulässige Kabellänge?

Für die Version 5 V TTL: 100 Meter. Für die Version 10...30 V HTL: 300 Meter. Die Kabel müssen mindestens 20 cm von Störquellen entfernt installiert werden.

Wie montiere ich den Encoder RO1363 auf einer Welle?

Führen Sie die Welle mit mindestens 10 mm Durchmesser in den Encoder ein. Befestigen Sie die Statorkupplung mit vier M3-Schrauben, dann ziehen Sie die Spannmutter fest. Vermeiden Sie Stöße auf die Welle.

Welche Ausgangssignale hat der Encoder?

Der Encoder liefert die Ausgänge A, B (um 90° phasenverschoben zur Bestimmung der Drehrichtung) und einen Index 0 (ein Impuls pro mechanischer Umdrehung). Invertierte Signale sind für die differentiellen Eingänge verfügbar.

Ist der Encoder kurzschlussgeschützt?

Ja, die Ausgänge sind geschützt: Version 5 V gegen Kurzschluss auf 0 V; Version HTL gegen Kurzschluss auf 0 V und L+ (max. 1 Minute).

Was tun mit nicht verwendeten Adern beim Anschließen?

Nicht verwendete Adern müssen einzeln isoliert werden, um Kurzschlüsse oder unerlaubte Zwischenverbindungen zu vermeiden.

Wo finde ich das Datenblatt und Zubehör?

Das Datenblatt, weitere Dokumente und geeignetes Zubehör sind auf der Website www.ifm.com verfügbar.

Wie warte ich den Encoder?

Vermeiden Sie Stöße auf die Welle und verwenden Sie keine abrasiven Werkzeuge. Reinigen Sie das Gerät bei Bedarf mit einem trockenen Tuch. Es ist keine besondere Wartung erforderlich.

Kann ich den Encoder zur Messung linearer Verschiebungen verwenden?

Ja, Sie können lineare Verschiebungen mit einem Messrad oder einem Ritzel und einer Zahnstange in Rotation umwandeln. Beachten Sie die maximal zulässigen Lasten auf der Welle.

BEDIENUNGSANLEITUNG RO1363 IFM

Bestimmungsgemäß Verwendung

Der Drehgeber wandelt Drehbewegungen in Impulsfolgen. Mit ihren halten sich Wegstrecken und Winkelbewegungen messen und Positionen bestimmen.

Elektrischer Anschluss

Schalten Sie die Anlage spannungsfrei bevor Sie Kabel- oder Steckverbindungen verbinden oder lose!

Nicht verwendete Anschlussadern müssen isoliert werden, um Kurz- und Querschlüssen zu vermeiden.

Kurzschlusssschutz

5 V TTL Version: Ausgabe kurzschlussfest gegen 0 V

10...30 V HTL Version: Ausgabe kurzschlussfest gegen 0 V und L+ maximal 1 Minute

Standardanschlußbelegungen:

	Flanschstecker 12polig	Kabel13adrig
L+ M braun/grün
L+ Sensor B blau
0V K weiß/grün
0V Sensor L weiß
A E braun
A neg.	F	grün
B	H	grau
B neg.	A	rosa
0-Index	C	rot
0-Index neg.	D	schwarz
Störung neg.	G	violett
frei	-	-
frei	-	gelb
Schirm Gehäuse	Gehäuse

Die Anschlussbelegung findsie zusammen auf der Gehäusekappe. Bei Abweichungen muß der Anschluss gemäß des Aufklebers auf der Gehäusekappe vorgenommen werden.

Die Anschlüsse L+ (Sensor) und 0V (Sensor) sind intern mit der Versorgungsspannung verbunden. Bei Verwendung von Folgeelektroniken, die die Versorgungsspannung nachregeln, können diese Anschlüsse als Prüfleitungen verwendet werden. Bei Nichtverwendung sind diese Anschlüsse mit der Versorgungsspannung zu verbinden oder zu isolieren.

Der elektrische Anschluss erfolgt je nach Ausführung über die Anschlußleitung oder separat erhältlichen Anschlußleitungen.

Bei Verwendung von geeigneten Verbindungsleitungen beträgt die maximale Leitungslänge für die 5 V TTL Version 100 m und für die 10...30 V HTL Version 300 m.

Die Anschlussleitungen sind getrennt von Störquellen zu verlegen, der Mindestabstand beträgt 20 cm.

Das Schirmgeflecht in der Anschlussleitung ist mit dem Gebergehause verbunden.

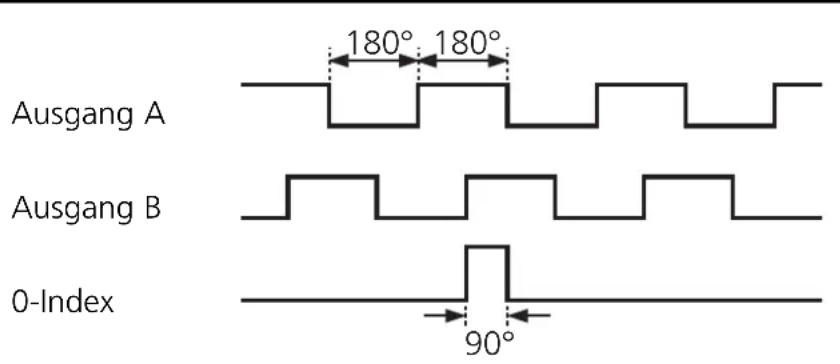

Ausgangssignale

Der Drehgeber gibt an den Ausgangsstufen digitale Impulsfolgen aus. Die Ausgänge A und B sind elektrisch um 90^ versetzt, dadurch kann in der Folgeelektronik die Drehrrichtung ausgewertet werden.

Der verknüpfte Nullindex wird in einer mechanischen Umdrehung der Welle einmalig ausgegeben. Bei Spannungsausfall kann er als Referenzpunkt innerhalb einer Umdrehung genutzt werden.

Die invertierten Ausgangssignale werden für Folgeelektroniken mit Spannungsdifferenzeingang besteht um Störgroßen Heraus zu filtern.

Montage

Nicht auf die Welle schlagen; Welle nicht mit Feile oder ähnlichchem Werkzeug befindeln: Zerstörungsgefahr!

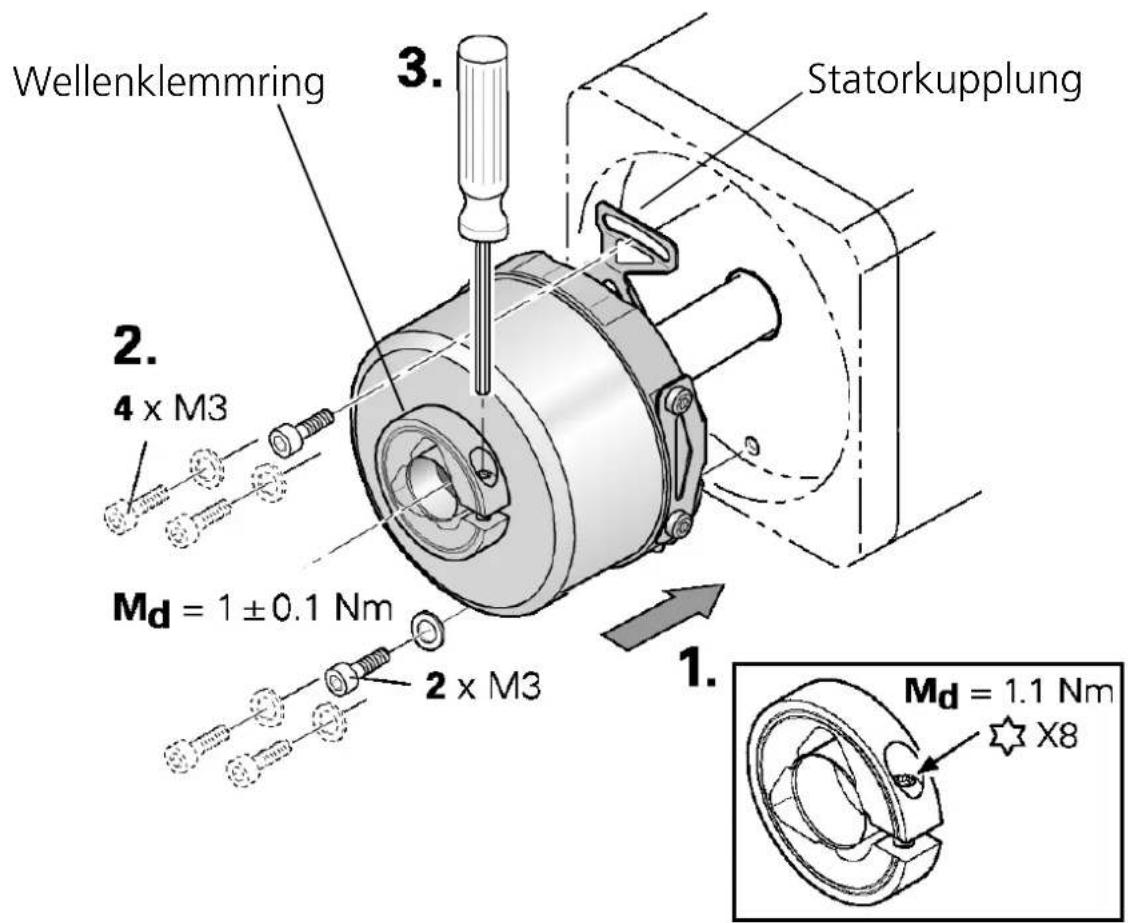

Durchgehende Hohlwelle

1. Montieren Sie den Wellenklemmring.
2. Schieben Sie den Drehgeber auf die Welle (min. 10mm ) und befestigen Sie die Statorkupplung durch 4 Schrauben M3.
3. Ziehen Sie die Schrauben des Wellenklemmrings fest.

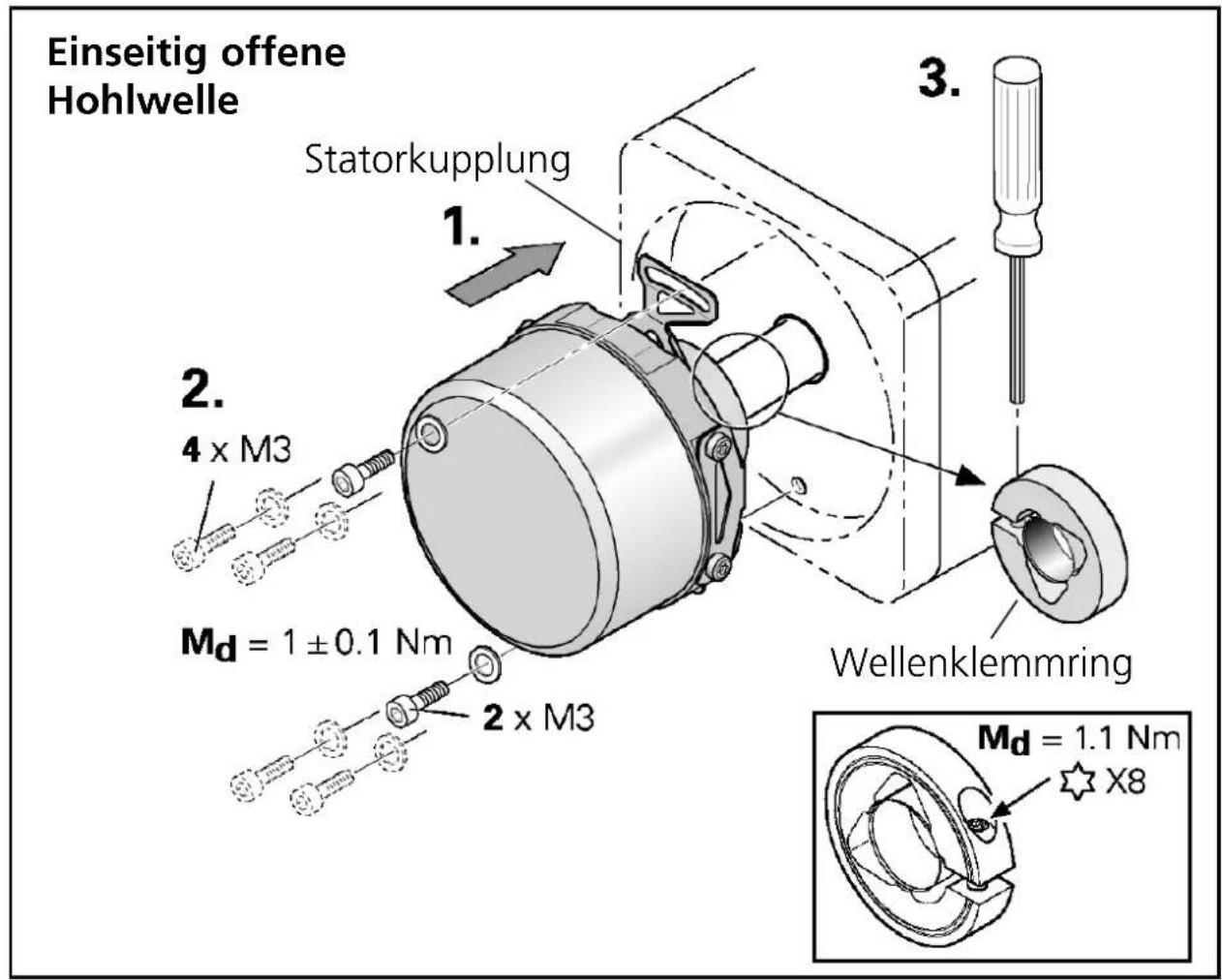

1. Losen Sie die Schrauben zur Wellenklemmung.
2. Schieben Sie den Drehgeber auf die Welle (min. 10 mm, max. 19 mm) und befestigen Sie die Statorkupplung durch 4 Schrauben M3.
3. Ziehen Sie die Schrauben zur Wellenklemmung fest.

Lineare Bewegungen konnen mittels Messrad oder Ritzel und Zahnstange in eine Drehbewegung umgesetzt werden. Bei der Montage sind die maximal zulässigen Wellenbelastungen des Drehgebers zu berücksichtigten.

Datumblatt, weitere Unterlagen und passendes Zubehör finden Sie im Internet unter www.ifm.com.
