Type de produit	Codeur incrémental
Marque	IFM
Modèle	RB6017
Catégorie	Décodeur numérique
Alimentation	5 V DC ou 10...30 V DC (selon version)
Fréquence d'impulsions	300 kHz (version 5 V) / 160 kHz (version 10...30 V)
Vitesse de rotation maxi mécanique	10 000 tr/min
Sorties	TTL 20 mA (5 V) ou HTL 50 mA (10...30 V), protégées contre les courts-circuits
Signaux de sortie	Sortie A, sortie B, index 0 (déphasage 90°)
Longueur maxi du câble	100 m (5 V) / 200 m (10...30 V)
Protection contre les courts-circuits	Durée maximale : 60 s
Dimensions (environ)	Diamètre 58 mm, longueur 50 mm
Poids (environ)	200 g
Matériau du boîtier	Métal
Fonctions principales	Conversion du mouvement de rotation en impulsions électriques pour mesure de déplacement et de vitesse
Montage	Utiliser un accouplement flexible ; éviter les chocs sur l'arbre
Raccordement électrique	Mettre hors tension avant branchement ; suivre le schéma de câblage sur le boîtier
Entretien et nettoyage	Nettoyer avec un chiffon sec ; ne pas utiliser de solvants
Sécurité	Mettre l'installation hors tension lors du montage ; respecter les distances de séparation des sources parasites
Pièces détachées et réparabilité	Non réparable ; remplacer l'appareil défectueux
Informations générales	Certification : U8V 10 08 70596 006

FOIRE AUX QUESTIONS - RB6017 IFM

Quelle est la tension d'alimentation du codeur RB6017 ?

Le codeur existe en deux versions : 5 V DC et 10...30 V DC. La version est indiquée sur l'étiquette de l'appareil.

Quels sont les signaux de sortie du RB6017 ?

Les sorties sont A, B et Index 0, avec un déphasage de 90° entre A et B. La version 5 V délivre un signal TTL (20 mA), la version 10...30 V délivre un signal HTL (50 mA).

Comment brancher le câble du codeur ?

Il faut mettre l'installation hors tension avant de brancher ou débrancher le connecteur. Le schéma de câblage est indiqué sur le boîtier. Utiliser un câble blindé et relier le blindage à la terre.

Quelle est la vitesse de rotation maximale autorisée ?

La vitesse de rotation maximale mécanique est de 10 000 tr/min. La vitesse électrique maximale dépend de la fréquence d'impulsions et du nombre de pas : (fréquence en Hz / nombre de pas) x 60.

Que faire si les sorties sont en court-circuit ?

Les sorties sont protégées contre les courts-circuits pendant moins de 60 secondes. Au-delà, l'appareil peut être endommagé. Vérifier le câblage et éliminer le court-circuit.

Peut-on utiliser le codeur avec une roue de mesure ?

Oui, pour mesurer des déplacements linéaires, on peut utiliser une roue de mesure. Fixer le codeur et la roue sur un bras monté de manière flexible.

Comment installer le codeur sur un moteur ?

Utiliser un accouplement flexible entre le codeur et l'arbre du moteur pour éviter d'endommager les roulements. Ne pas frapper sur l'arbre.

Quelle est la longueur maximale du câble ?

Pour la version 5 V, la longueur maximale est de 100 m ; pour la version 10...30 V, elle est de 200 m. Le câble doit être blindé et installé loin des sources parasites.

Le codeur est-il réparable ?

Non, le codeur n'est pas réparable. En cas de dysfonctionnement, il faut remplacer l'appareil.

Où trouver la notice complète du RB6017 ?

La notice d'utilisation est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com. Vous pouvez également demander une traduction par email.

MODE D'EMPLOI RB6017 IFM

efector400®

Inkrementaler

Drehgeber RB

Incremental

encoder RB

Codeur

incrémental RB

Fonctionnement et caractéristiques

Le codeur convertit le mouvement de rotation en séquences d'impulsions. Il permet la mesure de déplacements linéaires et de mouvements angulaires et la détection de positions.

• Tension d'alimentation et nombre de pas (impulsions par tour) selon l'étiquette
• Fréquence d'impulsions 300 kHz (version 5 V) ou 160 kHz (version 10...30 V) • Vitesse de rotation maxi mécanique: 10.000 tr / mn
• Vitesse de rotation maxi électrique (en tr/min): (f_ / Z) * 60 ( f_ = fréquence d'impulsions du codeur ou fréquence d'entrée maxi du module électronique en Hz; Z = nombre de pas )

Montage

Mettre l'installation hors tension. Ne pas mettre en marche le moteur lors du montage.

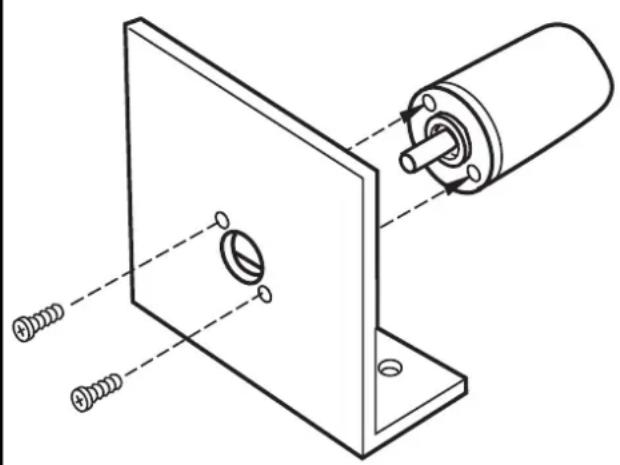

Monter un accouplement flexible entre le codeur et le moteur afin d'empêcher que l'arbre ou les roulements soient endommagés.

En cas de mesure de déplacement avec un pignon et une crémallière, monter le flasque de fixation sur une base à ressort. En cas de mesure de déplacement avec une roue de mesure, fixer le codeur et la roue de mesure sur le bout d'un bras monté de manière flexible.

Eviter les coups sur l'arbre; ne pas utiliser une lime ou un outil similaire: l'appareil risque d'être détruit.

Raccordement électrique

Mettre l'installation hors tension avant le raccordement ou le débranchement du câble ou connecteur!

Raccorder l'appareil selon le branchement indiqué sur le boîtier.

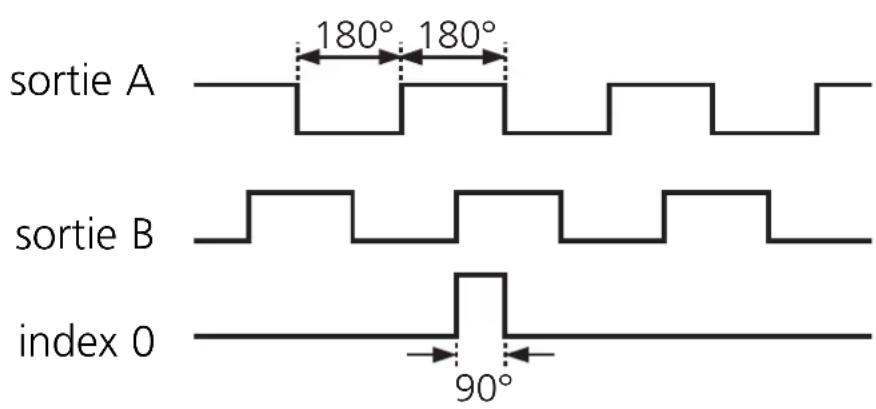

Signaux de sortie:

version 5 V: sortie TTL, 20 mA

version 10...30 V: sortie HTL, 50 mA, protégée contre les courts-circuits

Extension par câble blindé; longueur max. 100 m (version 5 V), 200 m (version 10...30 V); installer séparément des sources parasites (distance min. env. 0,2 m). Relier le boîtier du codeur, le connecteur / le bornier et l'électronique d'exploitation via le blindage et relier à la terre.

No. U8V 10 08 70596 006
