Produkttyp	Inkrementalgeber
Marke	IFM
Modell	RB6017
Kategorie	Digitaldecoder
Spannungsversorgung	5 V DC oder 10...30 V DC (je nach Version)
Impulsfrequenz	300 kHz (5 V-Version) / 160 kHz (10...30 V-Version)
Maximale mechanische Drehzahl	10.000 U/min
Ausgänge	TTL 20 mA (5 V) oder HTL 50 mA (10...30 V), kurzschlussgeschützt
Ausgangssignale	Ausgang A, Ausgang B, Index 0 (Phasenverschiebung 90°)
Maximale Kabellänge	100 m (5 V) / 200 m (10...30 V)
Kurzschlussschutz	Maximale Dauer: 60 s
Abmessungen (ca.)	Durchmesser 58 mm, Länge 50 mm
Gewicht (ca.)	200 g
Gehäusematerial	Metall
Hauptfunktionen	Umwandlung der Drehbewegung in elektrische Impulse für Weg- und Geschwindigkeitsmessung
Montage	Flexible Kupplung verwenden; Stöße auf die Welle vermeiden
Elektrischer Anschluss	Vor dem Anschließen spannungsfrei schalten; das Anschlussschema am Gehäuse beachten
Wartung und Reinigung	Mit einem trockenen Tuch reinigen; keine Lösungsmittel verwenden
Sicherheit	Bei der Montage die Anlage spannungsfrei schalten; die Trennungsabstände zu Störquellen einhalten
Ersatzteile und Reparierbarkeit	Nicht reparierbar; defektes Gerät ersetzen
Allgemeine Informationen	Zertifizierung: U8V 10 08 70596 006

Häufig gestellte Fragen - RB6017 IFM

Wie hoch ist die Versorgungsspannung des Gebers RB6017?

Der Geber ist in zwei Versionen erhältlich: 5 V DC und 10...30 V DC. Die Version ist auf dem Geräteetikett angegeben.

Welche Ausgangssignale hat der RB6017?

Die Ausgänge sind A, B und Index 0 mit einer Phasenverschiebung von 90° zwischen A und B. Die 5-V-Version liefert ein TTL-Signal (20 mA), die 10...30-V-Version ein HTL-Signal (50 mA).

Wie schließe ich das Kabel des Gebers an?

Vor dem Anschließen oder Trennen des Steckers muss die Anlage spannungsfrei geschaltet werden. Das Anschlussschema ist am Gehäuse angegeben. Verwenden Sie ein geschirmtes Kabel und verbinden Sie die Schirmung mit Erde.

Was ist die maximal zulässige Drehzahl?

Die maximale mechanische Drehzahl beträgt 10.000 U/min. Die maximale elektrische Drehzahl hängt von der Impulsfrequenz und der Strichzahl ab: (Frequenz in Hz / Strichzahl) x 60.

Was tun, wenn die Ausgänge kurzgeschlossen sind?

Die Ausgänge sind für weniger als 60 Sekunden kurzschlussgeschützt. Danach kann das Gerät beschädigt werden. Überprüfen Sie die Verkabelung und beseitigen Sie den Kurzschluss.

Kann der Geber mit einem Messrad verwendet werden?

Ja, zur Messung von Linearbewegungen kann ein Messrad verwendet werden. Befestigen Sie Geber und Rad an einem flexibel montierten Arm.

Wie montiere ich den Geber an einem Motor?

Verwenden Sie eine flexible Kupplung zwischen Geber und Motorwelle, um die Lager nicht zu beschädigen. Nicht auf die Welle schlagen.

Was ist die maximale Kabellänge?

Für die 5-V-Version beträgt die maximale Länge 100 m; für die 10...30-V-Version 200 m. Das Kabel muss geschirmt und fern von Störquellen verlegt werden.

Ist der Geber reparierbar?

Nein, der Geber ist nicht reparierbar. Bei Fehlfunktion muss das Gerät ersetzt werden.

Wo finde ich die vollständige Anleitung des RB6017?

Die Bedienungsanleitung steht als kostenloser PDF-Download auf der Website notice-facile.com zur Verfügung. Sie können auch eine Übersetzung per E-Mail anfordern.

BEDIENUNGSANLEITUNG RB6017 IFM

Bestimmungsgemäße Verwendung

Der Drehgeber wandelt Drehbewegungen in Impulsfolgen. Mit ihnen lassen sich Wegstrecken und Winkelbewegungen messen und Positionen bestimmen.

• Versorgungsspannung und Strichzahl (Impulse pro Umdrehung/“pulses”) laut Typenschild
• Impulsfrequenz 300 kHz (5 V Version) und 160 kHz (10...30 V Version)
  • Max. Drehzahl mechanisch: 10 000 U / min
  • Max. Drehzahl elektrisch (in U / min): (f_max / Z) * 60

(f_max = Impulsfrequenz des Drehgebers oder max. Eingangsfrequenz der Folgeelektronik in Hz; Z = Strichzahl)

- Ausgänge kurzschlussfest gegen U_N und U_P<60 s

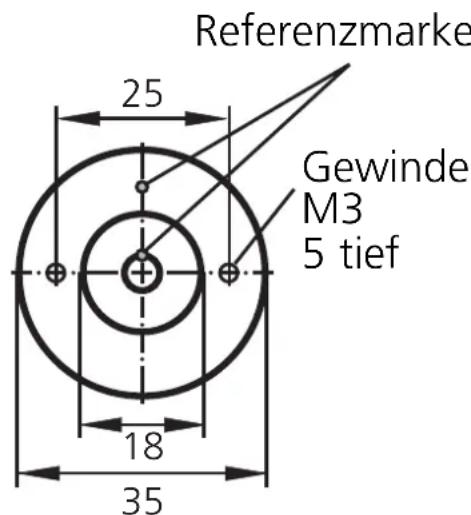

Montage

Schalten Sie die Anlage spannungsfrei. Der Antrieb darf während der Montage nicht in Betrieb gesetzt werden.

Drehgeber und Antrieb sollten durch eine flexible Kupplung verbunden werden, um Wellen- und Lagerschäden zu vermeiden.

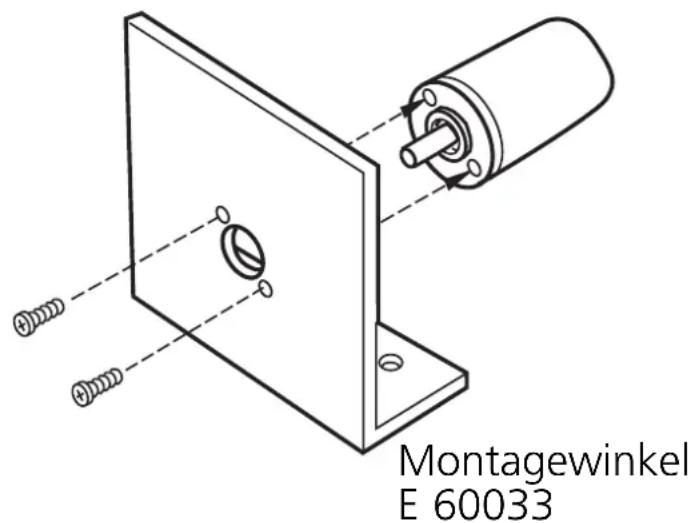

Bei Wegmessung mit Ritzel und Zahnstange sollte der Befestigungswinkel auf ein federndes Unterteil montiert werden. Bei Wegmessung mit Messrad sollten Drehgeber und Messrad am Ende eines flexiblen gelagerten Hebels montiert werden.

Nicht auf die Welle schlagen; Welle nicht mit Feile oder ähnlich-chem Werkzeug behandeln: Zerstörungsgefahr!

Elektrischer Anschluss

Schalten Sie die Anlage spannungsfrei bevor Sie Kabel- oder Steckerverbindungen verbinden oder lösen!

Schließen Sie das Gerät gemäß der Anschlussbelegung auf der Gehäusekappe an.

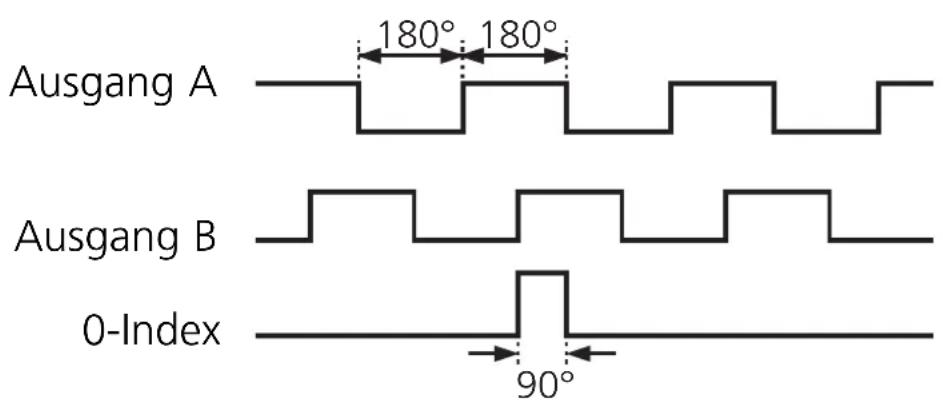

Ausgangssignale:

5 V Version: TTL-Ausgang, 20 mA

10...30 V Version: HTL-Ausgang, 50 mA, kurzschlussfest

Verlängerung mit abgeschirmtem Verlängerungskabel; max. Länge 100 m (5 V Version); 200 m (10...30 V Version).

Getrennt von Störquellen verlegen (Mindestabstand ca. 0,2 m). Gehäuse von Drehgeber, Verbindungsstecker / Klemmkasten und Auswerteelektronik über den Schirm miteinander verbinden und erden.
