Informations produit

Marque : IFM

Modèle : OL5038

Catégorie : Détecteur

Caractéristiques techniques	Détecteur de proximité capacitif, modèle IFM OL5038
Plage de détection	0 à 10 mm
Tension d'alimentation	10-30 V DC
Sortie	PNP ou NPN, réglable
Fréquence de commutation	300 Hz
Température de fonctionnement	-25 à +70 °C
Indice de protection	IP67
Utilisation	Détection de proximité dans des applications industrielles
Maintenance	Pas d'entretien particulier requis, vérifier régulièrement le fonctionnement
Sécurité	Respecter les normes de sécurité électrique lors de l'installation
Informations générales	Compatible avec divers matériaux, installation facile

FOIRE AUX QUESTIONS - OL5038 IFM

Comment installer le détecteur IFM OL5038 ?

Pour installer le détecteur IFM OL5038, assurez-vous de le fixer à un support stable à une hauteur appropriée. Connectez les fils selon le schéma de câblage fourni dans le manuel et vérifiez que l'alimentation est coupée pendant l'installation.

Quels sont les réglages disponibles sur le détecteur IFM OL5038 ?

Le détecteur IFM OL5038 propose plusieurs réglages, notamment la sensibilité de détection, le temps de réponse et le mode de fonctionnement. Vous pouvez ajuster ces paramètres à l'aide des boutons situés sur le boîtier du détecteur.

Que faire si le détecteur IFM OL5038 ne s'allume pas ?

Si le détecteur ne s'allume pas, vérifiez d'abord la connexion électrique et assurez-vous que l'alimentation est correctement branchée. Testez également l'alimentation en utilisant un multimètre pour vérifier qu'il y a du courant.

Comment tester le bon fonctionnement du détecteur IFM OL5038 ?

Pour tester le détecteur, vous pouvez simuler une condition de détection (par exemple, en passant devant le capteur) et vérifier que le voyant d'état s'allume. Vous pouvez également consulter le manuel pour des tests de diagnostic spécifiques.

Le détecteur IFM OL5038 est-il étanche ?

Le détecteur IFM OL5038 est conçu pour être résistant à l'eau, mais il est important de vérifier la classification IP dans le manuel pour connaître les conditions d'utilisation appropriées.

Comment résoudre un problème de fausses alertes avec le détecteur IFM OL5038 ?

Pour réduire les fausses alertes, vérifiez l'emplacement du détecteur et assurez-vous qu'il n'est pas exposé à des mouvements indésirables, comme ceux d'animaux. Ajustez également la sensibilité dans les paramètres du détecteur.

Où puis-je trouver le manuel d'utilisation du détecteur IFM OL5038 ?

Le manuel d'utilisation du détecteur IFM OL5038 est disponible sur le site officiel d'IFM dans la section 'Support' ou 'Téléchargements'.

Que faire si le détecteur IFM OL5038 ne détecte rien ?

Si le détecteur ne détecte rien, vérifiez les réglages de sensibilité et assurez-vous qu'il est correctement installé. Assurez-vous également qu'il n'y a pas d'obstacles bloquant le champ de détection.

Téléchargez la notice de votre Détecteur au format PDF gratuitement ! Retrouvez votre notice OL5038 - IFM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil OL5038 de la marque IFM.

MODE D'EMPLOI OL5038 IFM

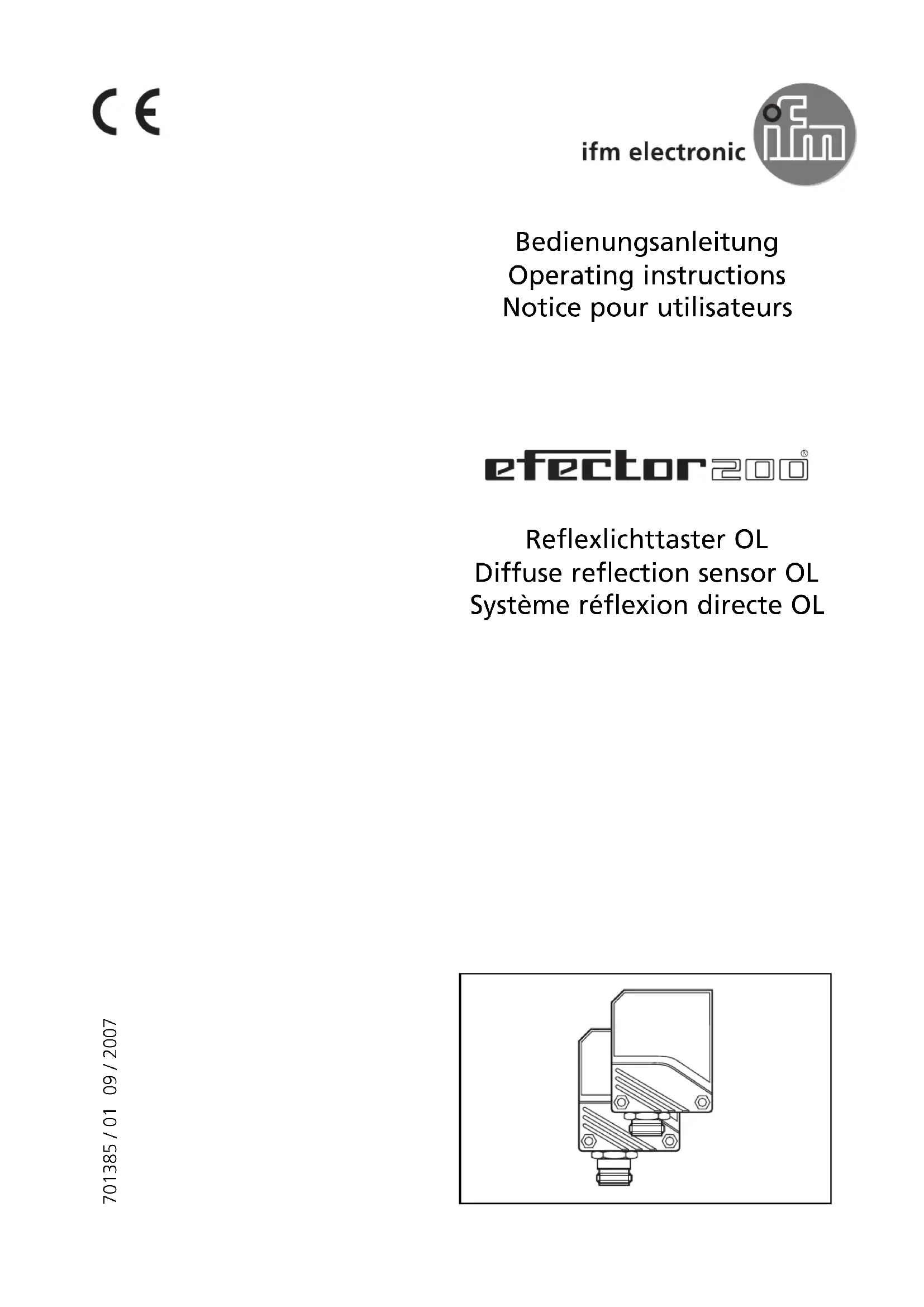

Bedienungsanleitung Operating instructions Notice pour utilisateurs Reflexlichttaster OL Diffuse reflection sensor OL Système réflexion directe OL

Press for 10s. The red LED starts to flash fast after 2 s. Then the yellow and green LED's flash alternately. After 8 s all LED's go off, the output function has changed from light- on mode to dark-on mode (or vice versa).Fonctionnement et caractéristiques Le système réflexion directe détecte des objets et matières sans contact et indique leur présence par un signal de commutation. Portée (r): voir l'étiquette (valeur sur du papier blanc 200mm x 200mm). Raccordement électrique Mettre l'installation hors tension avant le raccordement de la cellule optoélec- tronique. Raccordement: voir page 13 ou l'étiquette de la cellule. Remarque : insérer un fusible miniature selon la fiche technique, si spécifié. Recommandation : vérifier le bon fonctionnement de l'appareil après un court-cir- cuit. Montage Orienter le système réflexion directe en direction de l'objet à détecter et le fixer avec une équerre de fixation. Portée optimale seulement avec orientation précise.

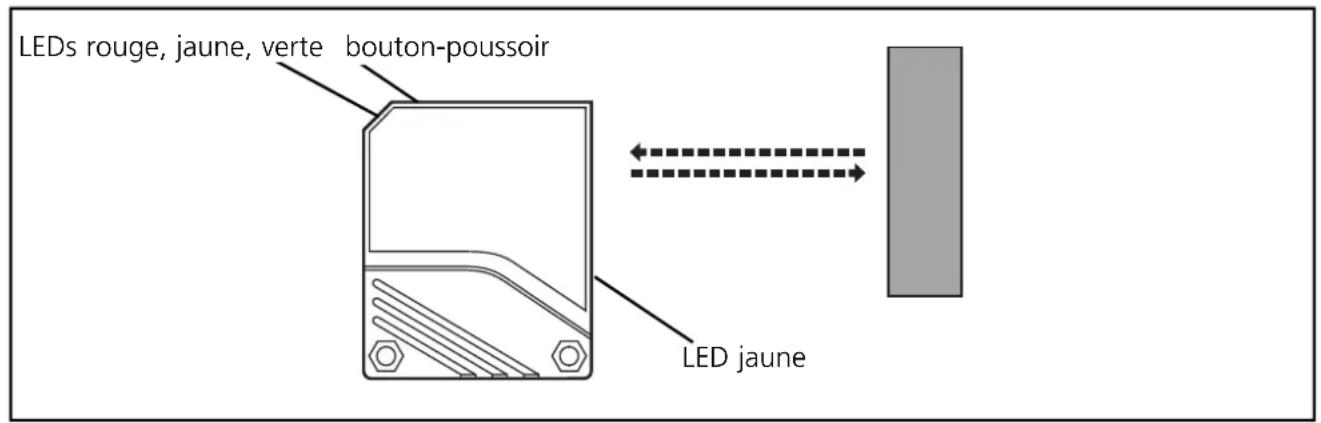

LEDs rouge, jaune, verte LED jaune bouton-poussoirRéglage du seuil de commutation (fonctionnement dynamique)

Objets en mouvement dans le faisceau optique. La cellule réceptrice détecte les signaux d'entrée de différente intensité dans n'im- porte quel ordre et calcule le seuil de commutation optimal. Si le réglage du seuil de commutation n'est pas possible (p. ex. le signal de l'ob- jet et le signal de l'arrière-plan ont presque la même intensité), la LED rouge clignote après l'étape de réglage no. 3. Ensuite la cellule passe au mode de fonctionnement sans changer le seuil de commutation. Si le bouton de programmation n'est pas activé pendant 15 minutes lors de la programmation, la cellule passe automatiquement au mode de fonctionne- ment sans changer le seuil de commutation. Réglage de la sensibilité maximale:

Passer au mode programmation (étape no. 1).

Orienter la cellule afin que la lumière ne soit pas réfléchie.

Appuyer sur le bouton de réglage deux fois (voir étapes 2 et 3).

Appuyer jusqu’à ce que la LED rouge clignote. Les LED jaune et verte clignotent alternativement (= la cellule est en mode programmation).

Appuyer une fois. Placer l’objet dans le fais- ceau optique.

Appuyer une fois. Les LED jaune et verte s’éteignent pendant env. 1s, ensuite elles clignotent de nouveau alternativement. Les LED jaune et verte s’éteignent pendant env. 1s, ensuite la LED verte s’allume (= la cellule est en mode fonctionnement).Réglage du seuil de commutation (fonctionnement statique)

Objets immobiles La cellule réceptrice détecte les signaux d'entrée de différente intensité dans n'im- porte quel ordre et calcule le seuil de commutation optimal. *Vous pouvez également procéder dans l'ordre inverse: mesurer d'abord sans objet, ensuite avec l'objet. Si le réglage du seuil de commutation n'est pas possible (p. ex. le signal de l'ob- jet et le signal de l'arrière-plan ont presque la même intensité), la LED rouge clignote après l'étape de réglage no. 3. Ensuite la cellule passe au mode de fonctionnement sans changer le seuil de commutation. Si le bouton de programmation n'est pas activé pendant 15 minutes lors de la programmation, la cellule passe automatiquement au mode de fonctionne- ment sans changer le seuil de commutation. Réglage le la sensibilité maximale:

Passer au mode programmation (étape no. 1).

Orienter la cellule afin que la lumière ne soit pas réfléchie.

Appuyer sur le bouton de réglage deux fois (voir étapes 2 et 3).

Appuyer jusqu'à ce que la LED clignote. Les LED jaune et verte clignotent alternativement (= la cellule est en mode programmation).

Appuyer une fois. Placer l'objet dans le fais- ceau optique. *

Appuyer une fois. Enlever l'objet dans le faisceau optique. * Les LED jaune et verte s’éteignent pendant env. 1s, ensuite elles clignotent de nouveau alternativement. Les LED jaune et verte s’éteignent pendant env. 1s, ensuite la LED verte s’allume (= la cellule est en mode fonctionnement).Programmation de la fonction de sortie: Fonctionnement Vérifier le bon fonctionnement de la cellule. Indication par LED. Entretien Les lentilles en plastique de la cellule doivent être dégagées de tout encrassement. Pour le nettoyage ne pas utiliser de solvants ou de produits qui pourraient abîmer les lentilles en plastique.

LED rouge erreur lors de la détection de l’objet, par ex. mauvais réglage, encrassement des lentilles LED jaune + rouge clignotent alternativement, 2Hz: sortie en état de court-circuit clignotent alternativement, 1Hz: erreur interne (sortie pas commutée) LED jaune sortie est commutée LED verte l’appareil est opérationnel

Appuyer pendant 10s. La LED rouge commence à clignoter rapi- dement après 2 s. Ensuite les LED jaune et verte clignotent alternativement. Après 8 s toutes les LED s'éteignent, la fonction de sortie a changé d'éclairement à obscurcissement (ou vice versa).Anschluß • Connection • Raccordement DC PNP DC NPN
