Produkttyp	Direktreflexionssensor (Diffuse reflection sensor)
Modell	OL5038
Marke	IFM
Reichweite (r)	Siehe Etikett des Geräts (Wert auf weißem Papier 200 x 200 mm)
Spannungsversorgung	DC PNP, DC NPN, AC/DC Relais (je nach Variante)
Betriebsspannung	10-30 V DC (PNP/NPN) oder 24-240 V AC/DC (Relais)
Elektrischer Anschluss	Vor dem Anschluss die Anlage spannungsfrei schalten. Siehe Seite 13 oder Etikett der Zelle.
Sicherung	Bei Bedarf eine Feinsicherung gemäß Datenblatt einlegen.
Montage	Zum Objekt ausrichten und mit einem Montagewinkel befestigen. Optimale Reichweite bei genauer Ausrichtung.
Einstellfunktionen	Schwellwerteinstellung: dynamischer Modus (bewegte Objekte) und statischer Modus (unbewegte Objekte)
Programmierung	Programmierung der Ausgangsfunktion (Hell-/Dunkelschaltung) durch 10 s langes Drücken
LED-Anzeigen	Grün: Gerät betriebsbereit; Gelb: Ausgang geschaltet; Rot: Fehler (falsche Einstellung, Verschmutzung); Gelb+Rot blinkend: Kurzschluss (2 Hz) oder interner Fehler (1 Hz)
Wartung	Kunststofflinsen ohne Lösungsmittel oder aggressive Reinigungsmittel reinigen
Sicherheit	Vor jedem Eingriff die Spannungsversorgung trennen; nach Kurzschluss Funktion prüfen
Umgebungsbedingungen	Standard Industrieumgebung

Häufig gestellte Fragen - OL5038 IFM

Wie stelle ich den Schaltschwellwert für bewegte Objekte ein?

Drücken Sie die Taste, bis die rote LED blinkt. Danach blinken die gelbe und grüne LED abwechselnd. Platzieren Sie das Objekt im Strahl und drücken Sie einmal. Die LEDs erlöschen für 1 Sekunde und blinken dann erneut. Drücken Sie ein letztes Mal: Die grüne LED leuchtet und zeigt den Betriebsmodus an.

Wie stelle ich den Schwellwert für unbewegte Objekte ein?

Schalten Sie das Gerät in den Programmiermodus (rote LED blinkt, dann gelbe/grüne LED wechseln). Platzieren Sie das Objekt im Strahl und drücken Sie einmal. Entfernen Sie das Objekt und drücken Sie erneut. Die grüne LED zeigt das Ende der Einstellung an. Sie können auch die Reihenfolge umkehren (Messung ohne Objekt, dann mit).

Was bedeutet eine blinkende rote LED nach der Einstellung?

Dies zeigt an, dass die Schwellwerteinstellung nicht durchgeführt werden konnte (z. B. Objekt- und Hintergrundsignal zu ähnlich). Das Gerät kehrt in den Betriebsmodus zurück, ohne den vorhandenen Schwellwert zu ändern.

Wie ändere ich die Ausgangsfunktion (Hell-/Dunkelschaltung)?

Drücken Sie die Programmiertaste etwa 10 Sekunden lang. Nach 2 s blinkt die rote LED schnell. Nach weiteren 8 s erlöschen alle LEDs: Die Funktion wurde geändert. Wiederholen Sie den Vorgang, um zum Ausgangszustand zurückzukehren.

Was bedeuten abwechselnd blinkende gelbe und rote LEDs?

Wenn sie mit 2 Hz blinken, weist dies auf einen Kurzschluss am Ausgang hin. Bei 1 Hz handelt es sich um einen internen Fehler (der Ausgang ist nicht geschaltet). Überprüfen Sie die Verkabelung und den Zustand des Geräts.

Wie reinige ich die Linsen des Sensors?

Verwenden Sie ein weiches, trockenes oder leicht feuchtes Tuch. Verwenden Sie niemals Lösungsmittel oder Scheuermittel, die die Kunststofflinsen beschädigen könnten.

Was ist die maximale Reichweite des Sensors?

Die Reichweite hängt vom genauen Modell ab. Sie ist auf dem Etikett des Geräts für weißes Papier 200 x 200 mm angegeben. Das Etikett gibt den genauen Wert.

Kann ich diesen Sensor mit einer AC-Spannungsversorgung verwenden?

Ja, einige Varianten des OL5038 sind als AC/DC Relais erhältlich und können von 24 bis 240 V AC/DC betrieben werden. Überprüfen Sie das Modell auf dem Etikett.

Was tun, wenn das Gerät keine Objekte mehr erkennt?

Überprüfen Sie zuerst die Sauberkeit der Linsen. Kontrollieren Sie dann die Spannungsversorgung und Verkabelung. Wenn die rote LED leuchtet, liegt ein Fehler vor. Führen Sie eine neue Schwellwerteinstellung durch.

Wie stelle ich die maximale Empfindlichkeit ein?

Wechseln Sie in den Programmiermodus (Schritt 1). Richten Sie die Zelle so aus, dass kein Licht reflektiert wird. Drücken Sie zweimal die Taste (Schritte 2 und 3). Die Empfindlichkeit ist dann maximal.

BEDIENUNGSANLEITUNG OL5038 IFM

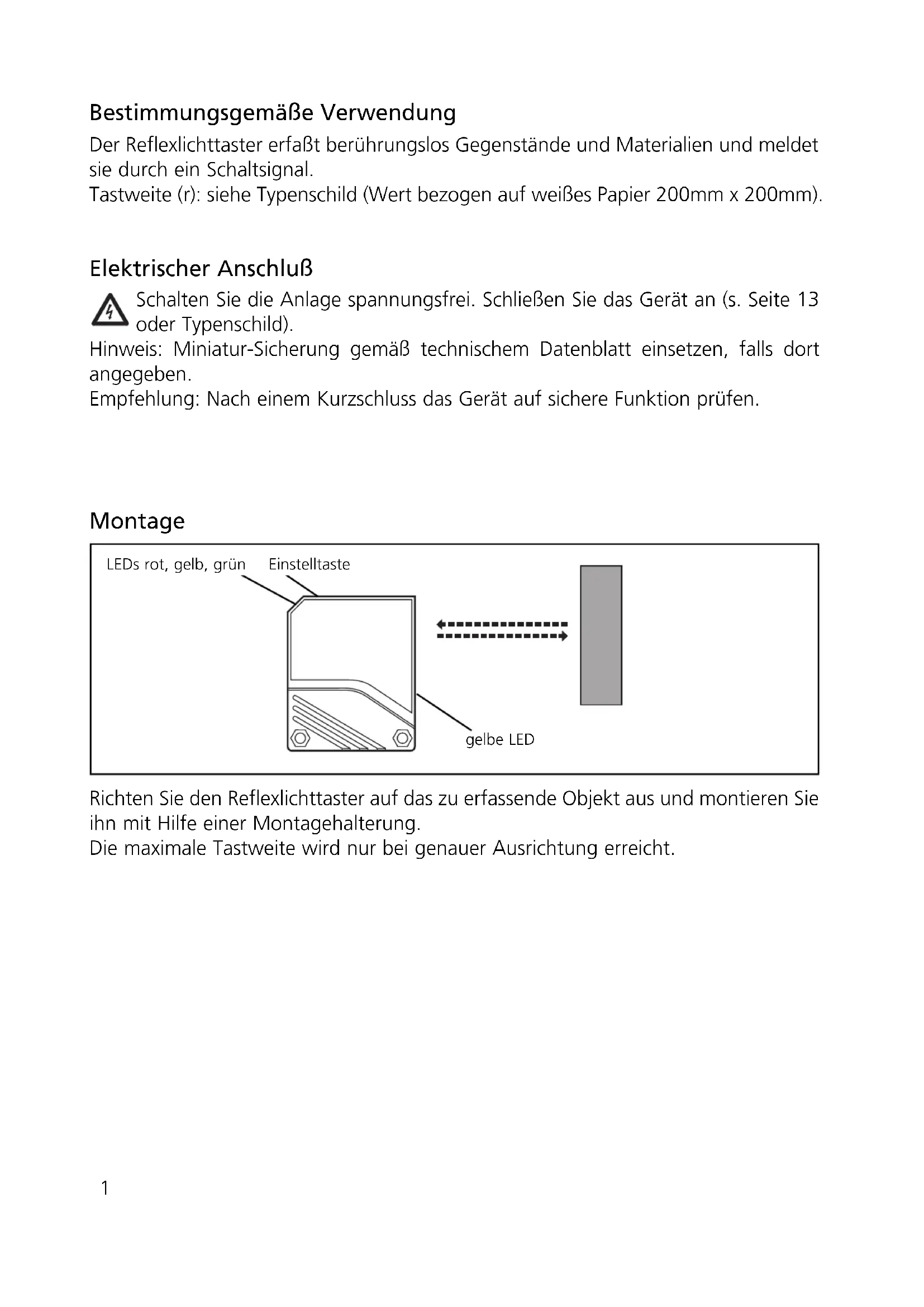

Bestimmungsgemäß Verwendung

Der Reflexlichttaster erfasst berührungslos Gegenstände und Materialien und meldet sie durch ein Schaltsignal.

Tastweite (r): siehe Typenschild (Wert bezogen auf weiBes Papier 200mm x 200mm).

Elektrischer Anschluß

Schalten Sie die Anlage spannungsfrei. Schließen Sie das Gerät an (s. Seite 13 oder Typenschild).

Hinweis: Miniatur-Sicherung gemäß technisches Datenblatt einsetzen, falls Dort angegeben.

Empfehlung: Nach einem Kurzschluss das Gerät auf sichere Funktion prüfen.

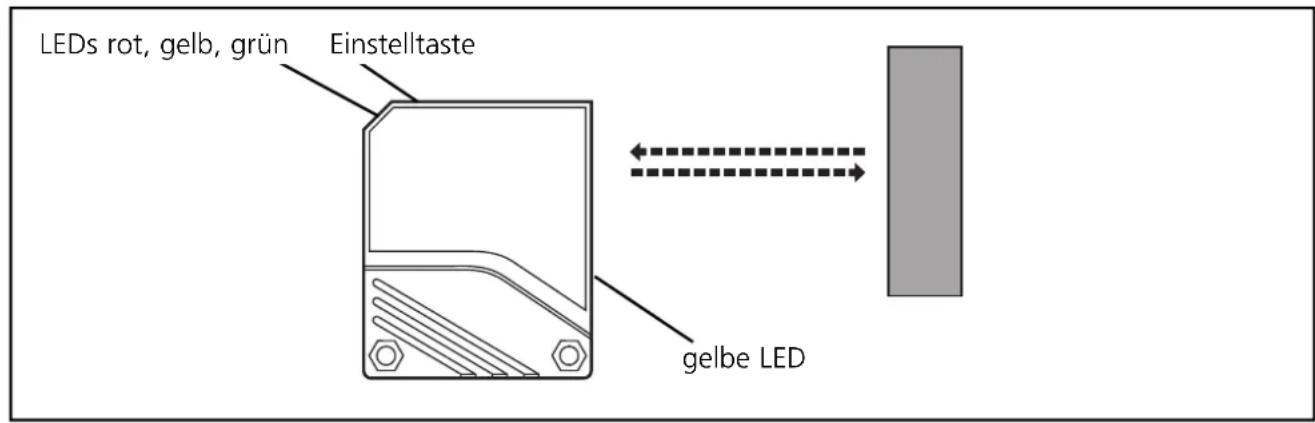

Montage

Richten Sie den Reflexlichttaster auf das zu erfassende Objekt aus und montieren Sie ihn mit Hilfe einer Montagehalterung.

Die maximale Tastweite wird nur bei genauer Ausrichtung erreicht.

Einstellen der Schaltschwelle (dynamischer Betrieb)

• Objekte bewegen sich durch den Erfassungsbereich der Optik

Das Gerät erfasst Eingangssignale verschiedener Intensität in beliebiger Reihenfolge und berechnet die optimale Schaltschwelle.

1

Drücken Sie, bis die rote LED blinkt.

LEDs gelb und grün blinken im Wechsel (= Gerät ist im Programmiermodus).

2

Lassen Sie die Objekte durch den Erfassungsbereich der Optik laufen. Drücken Sie 1 mal.

LEDs gelb und grün ver-löschen für ca. 1s, blinken dann wieder im Wechsel.

3

Drücken Sie 1 mal.

→

LEDs gelb und grün verlö-schen für ca. 1s, danach leuchtet die grüne LED (= Gerät ist im Betriebs-modus).

Ist die Einstellung der Schaltschwelle nicht möglich (z.B. Hellsignal und Dunkelsignal sind annahernd gleich stark) blinkt die rote LED nach Schritt 3.

Danach Goes das Gerät mit unveränderter Schaltschwelle in den Betriebsmodus über.

Wird die Programmiertaste während der Programmierung 15 Minuten lang nicht betätig, Goes das Gerät automatisch mit unveränderter Schaltschwelle in den Betriebsmodus über.

Einstellung maximaler Empfindlichkeit:

• Gehen Sie in den Programmiermodus (Schritt 1).
• Richten Sie das Gerät so aus, daß kein Licht reflektiert wird.
• Drücken Sie 2 mal die Einstelltaste (s. Schritte 2 und 3).

Einstellen der Schaltschwelle (statischer Betrieb)

• Statische Objekte

Das Gerät erfasst Eingangssignale verschiedener Intensität in beliebiger Reihenfolge und berechnet die optimale Schaltschwelle.

1

Drücken Sie, bis die rote LED blinkt.

→

LEDs gelb und grün blinken im Wechsel (= Gerät ist im Programmiermodus).

2

Plazieren Sie das Objekt im Erfassungsbereich der Optik. * Drücken Sie 1 mal.

→

LEDs gelb und grün ver-löschen für ca. 1s, blinken dann wieder im Wechsel.

3

Entfernen Sie das Objekt aus dem Erfassungsbereich der Optik. * Drücken Sie 1 mal.

LEDs gelb und grün verlö-schen für ca. 1s, danach leuchtet die grüne LED (= Gerät ist im Betriebs-modus).

*Sie können auch in umgekehrter Reihenfolge vorgehen: Zuerst ohne Objekt messen, dann mit Objekt.

Ist die Einstellung der Schaltschwelle nicht möglich (z.B. Hellsignal und Dunkelsignal sind annahernd gleich stark) blinkt die rote LED nach Schritt 3. Danach Goes das Gerät mit unveränderter Schaltschwelle in den Betriebsmodus über.

Wird die Programmiertaste während der Programmierung 15 Minuten lang nicht betätig, Goes das Gerät automatisch mit unveränderter Schaltschwelle in den Betriebsmodus über.

Einstellung maximaler Empfindlichkeit:

• Gehen Sie in den Programmiermodus (Schritt 1).
• Richten Sie das Gerät so aus, daß kein Licht reflektiert wird.
• Drucken Sie 2 mal die Einstelltaste (s. Schritte 2 und 3).

Programmierend der Ausgangsfunktion

1

Drücken Sie 10s lang.

→

Die rote LED beginnnt nach 2s schnell zu blinken. Danach blinken die LEDs gelb und grün im Wechsel. Nach 8s erlösen alle LEDs, die Ausgangsfunktion hat von Hellschaltend auf Dunkelschaltend gewechselt (oder umgekehrt).

Betrieb

Prüfen Sie, ob das Gerät sicher Funktioniert. Anzeige durch LED.

LED grün Gerät ist betriebsbereit
LED gelb Ausgang ist geschaltet
LED rot	Störung bei der Objekterfassung, z.B. Dejustierung, Verschmutzung der Linsen
LEDs gelb + rot	Blinken abwechselnd, 2Hz: Ausgang kurzgeschlossen Blinken abwechselnd, 1Hz: interne Störung (Ausgang ist nicht geschaltet)

Wartung

Halten Sie die Kunststofflinsen des Gerätes von Verschmutzung frei.
Verwenden Sie zur Reinigung keine Lösungsmittel oder Reiniger, die die Kunststofflinsen beschädigen konnten.
