Type de produit	Codeur incrémental rotatif
Marque	IFM
Modèle	RB6056
Tension d'alimentation	5 V DC (version TTL) ou 10-30 V DC (version HTL) selon l'étiquette
Nombre de pas (impulsions par tour)	Selon l'étiquette de l'appareil
Fréquence d'impulsions max.	300 kHz (version 5 V) / 160 kHz (version 10-30 V)
Vitesse de rotation mécanique max.	10 000 tr/min
Vitesse de rotation électrique max.	(f_ / Z) × 60, avec f_ en Hz et Z = nombre de pas
Signaux de sortie	Version 5 V : TTL, 20 mA ; version 10-30 V : HTL, 50 mA, protégé contre les courts-circuits
Longueur max. du câble blindé	100 m (version 5 V) / 200 m (version 10-30 V)
Principe de fonctionnement	Conversion du mouvement de rotation en séquences d'impulsions
Applications	Mesure de déplacements linéaires, mouvements angulaires et détection de positions
Montage	Utiliser un accouplement flexible ; éviter les chocs sur l'arbre
Raccordement électrique	Selon le branchement indiqué sur le boîtier ; mise à la terre du blindage
Protection contre les parasites	Câble blindé, distance min. 0,2 m des sources parasites
Entretien	Aucun entretien particulier ; éviter les coups et l'humidité excessive
Nettoyage	Essuyer avec un chiffon sec et doux ; ne pas utiliser de solvants
Consignes de sécurité	Mettre l'installation hors tension avant montage ou raccordement
Réparabilité	Pièces détachées non disponibles ; contacter le fabricant pour réparation
Poids estimé	Environ 200 g (selon version)

FOIRE AUX QUESTIONS - RB6056 IFM

Quelle est la tension d'alimentation du codeur RB6056 ?

Le codeur est disponible en deux versions : 5 V DC (sortie TTL) ou 10-30 V DC (sortie HTL). Vérifiez l'étiquette sur l'appareil.

Comment raccorder le codeur ?

Suivez le schéma de branchement indiqué sur le boîtier. Utilisez un câble blindé et reliez le blindage à la terre. La longueur max. du câble est de 100 m (version 5 V) ou 200 m (version 10-30 V).

Quels sont les signaux de sortie ?

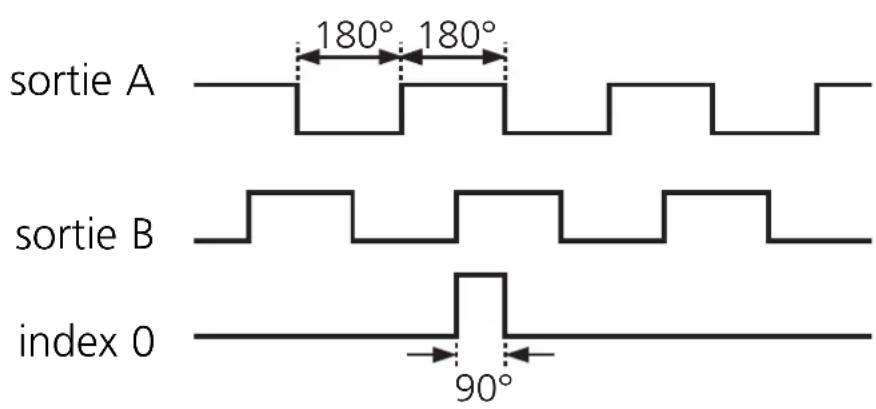

La version 5 V délivre des signaux TTL (20 mA) et la version 10-30 V des signaux HTL (50 mA, protégés contre les courts-circuits). Les sorties A et B sont décalées de 90°, l'index 0 est aussi disponible.

Comment monter le codeur sur un moteur ?

Utilisez un accouplement flexible pour éviter d'endommager l'arbre ou les roulements. Ne pas mettre le moteur en marche pendant le montage et éviter les chocs sur l'arbre.

Quelle est la fréquence d'impulsions maximale ?

La fréquence max. est de 300 kHz pour la version 5 V et de 160 kHz pour la version 10-30 V.

Comment déterminer la vitesse de rotation électrique maximale ?

Calculez avec la formule : (fréquence d'impulsions en Hz / nombre de pas) × 60. Par exemple, avec 300 kHz et 1000 pas, la vitesse max. est de 18 000 tr/min.

Que faire si le codeur ne fonctionne pas ?

Vérifiez l'alimentation électrique, le câblage et le blindage. Assurez-vous que la distance aux sources parasites est d'au moins 0,2 m. Consultez la notice pour les schémas.

Peut-on utiliser le codeur en extérieur ?

Le codeur est conçu pour une utilisation en intérieur. Évitez l'humidité excessive, la poussière et les températures extrêmes. Pour une utilisation en extérieur, protégez-le dans un boîtier adapté.

Comment nettoyer le codeur ?

Essuyez avec un chiffon sec et doux. N'utilisez pas de solvants ou de produits abrasifs. Évitez de toucher l'arbre avec des outils métalliques.

Où trouver des pièces de rechange ?

Les pièces détachées ne sont pas disponibles à l'unité. En cas de panne, contactez le service client IFM pour une réparation ou un remplacement.

MODE D'EMPLOI RB6056 IFM

efector400®

Inkrementaler

Drehgeber RB

Incremental

encoder RB

Codeur

incrémental RB

Fonctionnement et caractéristiques

Le codeur convertit le mouvement de rotation en séquences d'impulsions. Il permet la mesure de déplacements linéaires et de mouvements angulaires et la détection de positions.

• Tension d'alimentation et nombre de pas (impulsions par tour) selon l'étiquette
• Fréquence d'impulsions 300 kHz (version 5 V) ou 160 kHz (version 10...30 V) • Vitesse de rotation maxi mécanique: 10.000 tr / mn
• Vitesse de rotation maxi électrique (en tr/min): (f_ / Z) * 60 ( f_ = fréquence d'impulsions du codeur ou fréquence d'entrée maxi du module électronique en Hz; Z = nombre de pas )

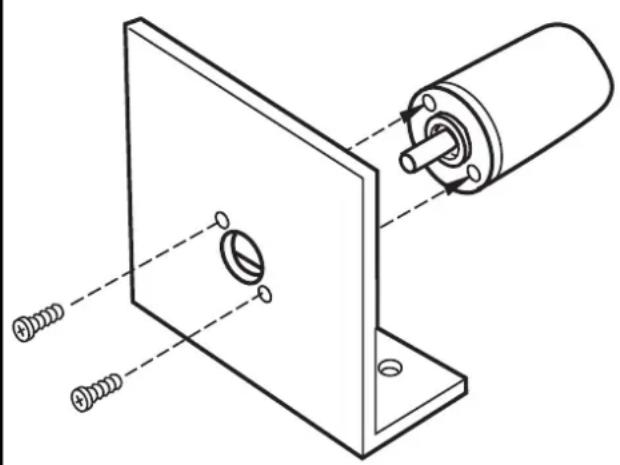

Montage

Mettre l'installation hors tension. Ne pas mettre en marche le moteur lors du montage.

Monter un accouplement flexible entre le codeur et le moteur afin d'empêcher que l'arbre ou les roulements soient endommagés.

En cas de mesure de déplacement avec un pignon et une crémallière, monter le flasque de fixation sur une base à ressort. En cas de mesure de déplacement avec une roue de mesure, fixer le codeur et la roue de mesure sur le bout d'un bras monté de manière flexible.

Eviter les coups sur l'arbre; ne pas utiliser une lime ou un outil similaire: l'appareil risque d'être détruit.

Raccordement électrique

Mettre l'installation hors tension avant le raccordement ou le débranchement du câble ou connecteur!

Raccorder l'appareil selon le branchement indiqué sur le boîtier.

Signaux de sortie:

version 5 V: sortie TTL, 20 mA

version 10...30 V: sortie HTL, 50 mA, protégée contre les courts-circuits

Extension par câble blindé; longueur max. 100 m (version 5 V), 200 m (version 10...30 V); installer séparément des sources parasites (distance min. env. 0,2 m). Relier le boîtier du codeur, le connecteur / le bornier et l'électronique d'exploitation via le blindage et relier à la terre.

No. U8V 10 08 70596 006
