Produkttyp	Inkrementaler Drehgeber
Marke	IFM
Modell	RB6056
Versorgungsspannung	5 V DC (TTL-Version) oder 10-30 V DC (HTL-Version) laut Etikett
Anzahl der Schritte (Impulse pro Umdrehung)	Laut Etikett des Geräts
Max. Impulsfrequenz	300 kHz (5-V-Version) / 160 kHz (10-30-V-Version)
Max. mechanische Drehzahl	10.000 U/min
Max. elektrische Drehzahl	(f_ / Z) × 60, wobei f_ in Hz und Z = Anzahl der Schritte
Ausgangssignale	5-V-Version: TTL, 20 mA; 10-30-V-Version: HTL, 50 mA, kurzschlussfest
Max. Länge des geschirmten Kabels	100 m (5-V-Version) / 200 m (10-30-V-Version)
Funktionsprinzip	Umwandlung der Drehbewegung in Impulsfolgen
Anwendungen	Messung von linearen Bewegungen, Winkeln und Positionserkennung
Montage	Flexible Kupplung verwenden; Stöße auf die Welle vermeiden
Elektrischer Anschluss	Gemäß dem Anschluss am Gehäuse; Erdung der Schirmung
Störschutz	Geschirmtes Kabel, Mindestabstand 0,2 m zu Störquellen
Wartung	Keine besondere Wartung; Stöße und übermäßige Feuchtigkeit vermeiden
Reinigung	Mit einem trockenen, weichen Tuch abwischen; keine Lösungsmittel verwenden
Sicherheitshinweise	Anlage vor Montage oder Anschluss spannungsfrei schalten
Reparierbarkeit	Ersatzteile nicht verfügbar; bei Reparatur den Hersteller kontaktieren
Geschätztes Gewicht	Ca. 200 g (je nach Version)

Häufig gestellte Fragen - RB6056 IFM

Wie hoch ist die Versorgungsspannung des Drehgebers RB6056?

Der Drehgeber ist in zwei Versionen erhältlich: 5 V DC (TTL-Ausgang) oder 10-30 V DC (HTL-Ausgang). Überprüfen Sie das Etikett am Gerät.

Wie wird der Drehgeber angeschlossen?

Befolgen Sie den Anschlussplan am Gehäuse. Verwenden Sie ein geschirmtes Kabel und verbinden Sie die Schirmung mit Erde. Die max. Kabellänge beträgt 100 m (5-V-Version) oder 200 m (10-30-V-Version).

Welche Ausgangssignale gibt es?

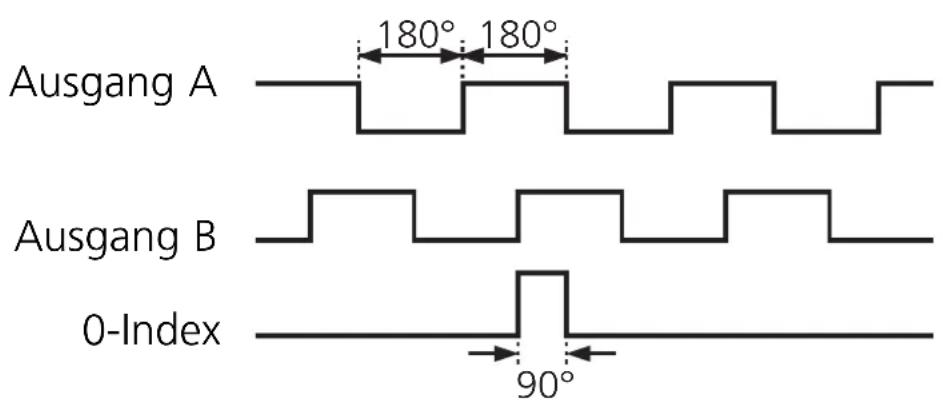

Die 5-V-Version liefert TTL-Signale (20 mA) und die 10-30-V-Version HTL-Signale (50 mA, kurzschlussgeschützt). Die Ausgänge A und B sind um 90° phasenverschoben, der Index 0 ist ebenfalls verfügbar.

Wie montiert man den Drehgeber an einem Motor?

Verwenden Sie eine flexible Kupplung, um Schäden an Welle oder Lagern zu vermeiden. Motor während der Montage nicht einschalten und Stöße auf die Welle vermeiden.

Wie hoch ist die maximale Impulsfrequenz?

Die max. Frequenz beträgt 300 kHz für die 5-V-Version und 160 kHz für die 10-30-V-Version.

Wie bestimmt man die maximale elektrische Drehzahl?

Berechnen Sie mit der Formel: (Impulsfrequenz in Hz / Anzahl der Schritte) × 60. Zum Beispiel: bei 300 kHz und 1000 Schritten beträgt die max. Drehzahl 18.000 U/min.

Was tun, wenn der Drehgeber nicht funktioniert?

Überprüfen Sie die Stromversorgung, die Verkabelung und die Schirmung. Stellen Sie sicher, dass der Abstand zu Störquellen mindestens 0,2 m beträgt. Konsultieren Sie die Anleitung für Schaltpläne.

Kann der Drehgeber im Freien verwendet werden?

Der Drehgeber ist für den Innenbereich ausgelegt. Vermeiden Sie übermäßige Feuchtigkeit, Staub und extreme Temperaturen. Für den Außeneinsatz schützen Sie ihn in einem geeigneten Gehäuse.

Wie reinigt man den Drehgeber?

Mit einem trockenen, weichen Tuch abwischen. Keine Lösungsmittel oder Scheuermittel verwenden. Vermeiden Sie es, die Welle mit Metallwerkzeugen zu berühren.

Wo finde ich Ersatzteile?

Ersatzteile sind einzeln nicht erhältlich. Wenden Sie sich bei einem Defekt an den IFM-Kundendienst für Reparatur oder Austausch.

BEDIENUNGSANLEITUNG RB6056 IFM

Bestimmungsgemäße Verwendung

Der Drehgeber wandelt Drehbewegungen in Impulsfolgen. Mit ihnen lassen sich Wegstrecken und Winkelbewegungen messen und Positionen bestimmen.

• Versorgungsspannung und Strichzahl (Impulse pro Umdrehung/“pulses”) laut Typenschild
• Impulsfrequenz 300 kHz (5 V Version) und 160 kHz (10...30 V Version)
  • Max. Drehzahl mechanisch: 10 000 U / min
  • Max. Drehzahl elektrisch (in U / min): (f_max / Z) * 60

(f_max = Impulsfrequenz des Drehgebers oder max. Eingangsfrequenz der Folgeelektronik in Hz; Z = Strichzahl)

- Ausgänge kurzschlussfest gegen U_N und U_P<60 s

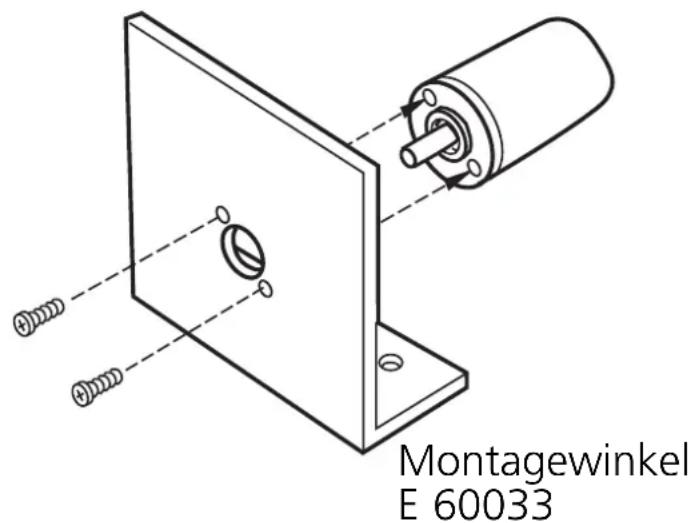

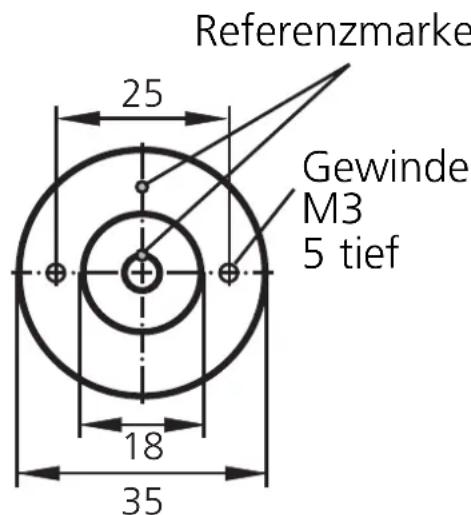

Montage

Schalten Sie die Anlage spannungsfrei. Der Antrieb darf während der Montage nicht in Betrieb gesetzt werden.

Drehgeber und Antrieb sollten durch eine flexible Kupplung verbunden werden, um Wellen- und Lagerschäden zu vermeiden.

Bei Wegmessung mit Ritzel und Zahnstange sollte der Befestigungswinkel auf ein federndes Unterteil montiert werden. Bei Wegmessung mit Messrad sollten Drehgeber und Messrad am Ende eines flexiblen gelagerten Hebels montiert werden.

Nicht auf die Welle schlagen; Welle nicht mit Feile oder ähnlich-chem Werkzeug behandeln: Zerstörungsgefahr!

Elektrischer Anschluss

Schalten Sie die Anlage spannungsfrei bevor Sie Kabel- oder Steckerverbindungen verbinden oder lösen!

Schließen Sie das Gerät gemäß der Anschlussbelegung auf der Gehäusekappe an.

Ausgangssignale:

5 V Version: TTL-Ausgang, 20 mA

10...30 V Version: HTL-Ausgang, 50 mA, kurzschlussfest

Verlängerung mit abgeschirmtem Verlängerungskabel; max. Länge 100 m (5 V Version); 200 m (10...30 V Version).

Getrennt von Störquellen verlegen (Mindestabstand ca. 0,2 m). Gehäuse von Drehgeber, Verbindungsstecker / Klemmkasten und Auswerteelektronik über den Schirm miteinander verbinden und erden.
