Type de produit	Codeur incrémental
Marque	IFM
Modèle	RB6012
Tension d'alimentation	5 V ou 10...30 V selon version (voir étiquette)
Nombre de pas (impulsions par tour)	Selon l'étiquette de l'appareil
Fréquence d'impulsions	300 kHz (version 5 V) / 160 kHz (version 10...30 V)
Vitesse de rotation maxi (mécanique)	10 000 tr/min
Vitesse de rotation maxi (électrique)	(f_p / Z) × 60 tr/min (f_p = fréquence d'impulsions, Z = nombre de pas)
Signaux de sortie	Sortie A, sortie B, index 0 (déphasage 90°)
Version 5 V	Sortie TTL, 20 mA
Version 10...30 V	Sortie HTL, 50 mA, protégée contre les courts-circuits
Longueur maxi de câble	100 m (version 5 V) / 200 m (version 10...30 V)
Distance min. des sources parasites	0,2 m
Montage	Via accouplement flexible ; éviter les chocs sur l'arbre
Raccordement électrique	Mettre hors tension avant branchement ; suivre schéma sur boîtier
Blindage et mise à la terre	Relier boîtier, connecteur et électronique via blindage ; relier à la terre
Utilisation	Mesure de déplacements linéaires et angulaires, détection de positions

FOIRE AUX QUESTIONS - RB6012 IFM

Comment installer le codeur incrémental IFM RB6012 ?

Monter un accouplement flexible entre le codeur et le moteur. Éviter les chocs sur l'arbre. Mettre l'installation hors tension. Ne pas utiliser d'outils comme une lime.

Quel type de sortie pour la version 5 V ?

Sortie TTL, 20 mA.

Quelle est la vitesse de rotation maximale ?

Vitesse mécanique maxi : 10 000 tr/min. Vitesse électrique maxi : (f_p / Z) × 60 tr/min.

Comment raccorder le câble ?

Mettre hors tension. Suivre le schéma sur le boîtier. Utiliser un câble blindé, longueur maxi 100 m (version 5 V) ou 200 m (version 10...30 V).

Quelle est la fréquence d'impulsions ?

300 kHz pour la version 5 V, 160 kHz pour la version 10...30 V.

Que signifie l'index 0 ?

C'est un signal de référence une fois par tour, déphasé de 90° par rapport aux sorties A et B.

Comment protéger le codeur des parasites ?

Respecter une distance minimale de 0,2 m des sources parasites. Relier le blindage à la terre.

Puis-je utiliser le codeur avec un moteur ?

Oui, via un accouplement flexible. Ne pas démarrer le moteur pendant le montage.

Quelle est la tension d'alimentation ?

5 V ou 10...30 V selon la version. Vérifier l'étiquette de l'appareil.

Comment mesurer le déplacement linéaire ?

Utiliser un pignon et une crémallière ou une roue de mesure. Fixer le codeur sur un bras flexible.

MODE D'EMPLOI RB6012 IFM

efector400®

Inkrementaler

Drehgeber RB

Incremental

encoder RB

Codeur

incrémental RB

Fonctionnement et caractéristiques

Le codeur convertit le mouvement de rotation en séquences d'impulsions. Il permet la mesure de déplacements linéaires et de mouvements angulaires et la détection de positions.

• Tension d'alimentation et nombre de pas (impulsions par tour) selon l'étiquette
• Fréquence d'impulsions 300 kHz (version 5 V) ou 160 kHz (version 10...30 V) • Vitesse de rotation maxi mécanique: 10.000 tr / mn
• Vitesse de rotation maxi électrique (en tr/min): (f_ / Z) * 60 ( f_ = fréquence d'impulsions du codeur ou fréquence d'entrée maxi du module électronique en Hz; Z = nombre de pas )

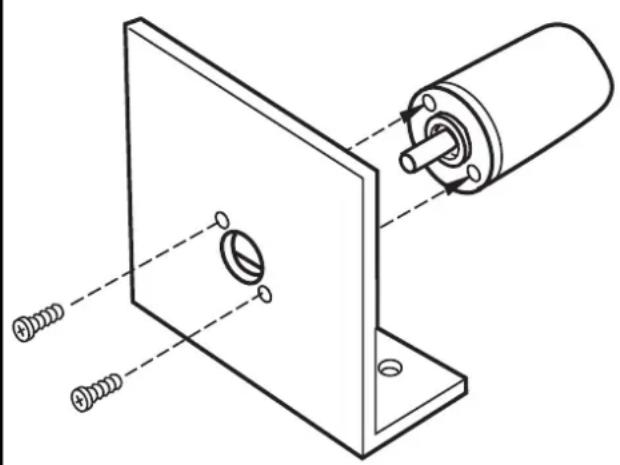

Montage

Mettre l'installation hors tension. Ne pas mettre en marche le moteur lors du montage.

Monter un accouplement flexible entre le codeur et le moteur afin d'empêcher que l'arbre ou les roulements soient endommagés.

En cas de mesure de déplacement avec un pignon et une crémallière, monter le flasque de fixation sur une base à ressort. En cas de mesure de déplacement avec une roue de mesure, fixer le codeur et la roue de mesure sur le bout d'un bras monté de manière flexible.

Eviter les coups sur l'arbre; ne pas utiliser une lime ou un outil similaire: l'appareil risque d'être détruit.

Raccordement électrique

Mettre l'installation hors tension avant le raccordement ou le débranchement du câble ou connecteur!

Raccorder l'appareil selon le branchement indiqué sur le boîtier.

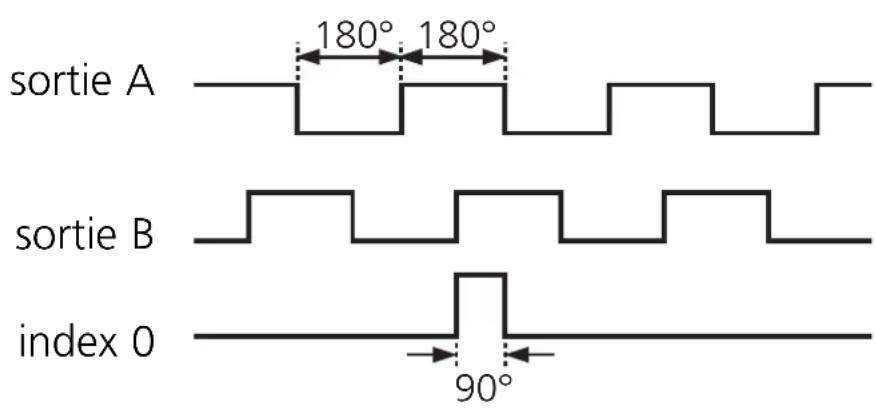

Signaux de sortie:

version 5 V: sortie TTL, 20 mA

version 10...30 V: sortie HTL, 50 mA, protégée contre les courts-circuits

Extension par câble blindé; longueur max. 100 m (version 5 V), 200 m (version 10...30 V); installer séparément des sources parasites (distance min. env. 0,2 m). Relier le boîtier du codeur, le connecteur / le bornier et l'électronique d'exploitation via le blindage et relier à la terre.

No. U8V 10 08 70596 006
