Produkttyp	Inkrementalgeber
Marke	IFM
Modell	RB6012
Versorgungsspannung	5 V oder 10...30 V je nach Version (siehe Etikett)
Anzahl der Schritte (Impulse pro Umdrehung)	Gemäß Geräteetikett
Impulsfrequenz	300 kHz (Version 5 V) / 160 kHz (Version 10...30 V)
Maximale Drehzahl (mechanisch)	10.000 U/min
Maximale Drehzahl (elektrisch)	(f_p / Z) × 60 U/min (f_p = Impulsfrequenz, Z = Schrittanzahl)
Ausgangssignale	Ausgang A, Ausgang B, Index 0 (Phasenverschiebung 90°)
Version 5 V	TTL-Ausgang, 20 mA
Version 10...30 V	HTL-Ausgang, 50 mA, kurzschlussgeschützt
Maximale Kabellänge	100 m (Version 5 V) / 200 m (Version 10...30 V)
Mindestabstand zu Störquellen	0,2 m
Montage	Über flexible Kupplung; Stöße auf die Welle vermeiden
Elektrischer Anschluss	Vor Anschluss spannungsfrei schalten; Schaltplan am Gehäuse beachten
Schirmung und Erdung	Gehäuse, Stecker und Elektronik über Schirmung verbinden; erden
Verwendung	Messung von linearen und Winkelbewegungen, Positionserkennung

Häufig gestellte Fragen - RB6012 IFM

Wie installiere ich den Inkrementalgeber IFM RB6012?

Montieren Sie eine flexible Kupplung zwischen Geber und Motor. Vermeiden Sie Stöße auf die Welle. Schalten Sie die Anlage spannungsfrei. Verwenden Sie keine Werkzeuge wie eine Feile.

Welcher Ausgangstyp für die Version 5 V?

TTL-Ausgang, 20 mA.

Wie hoch ist die maximale Drehzahl?

Maximale mechanische Drehzahl: 10.000 U/min. Maximale elektrische Drehzahl: (f_p / Z) × 60 U/min.

Wie schließe ich das Kabel an?

Spannungsfrei schalten. Schaltplan am Gehäuse beachten. Geschirmtes Kabel verwenden, maximale Länge 100 m (Version 5 V) oder 200 m (Version 10...30 V).

Wie hoch ist die Impulsfrequenz?

300 kHz für die Version 5 V, 160 kHz für die Version 10...30 V.

Was bedeutet der Index 0?

Es ist ein Referenzsignal einmal pro Umdrehung, um 90° phasenverschoben zu den Ausgängen A und B.

Wie schützt man den Geber vor Störungen?

Einen Mindestabstand von 0,2 m zu Störquellen einhalten. Schirmung erden.

Kann ich den Geber mit einem Motor verwenden?

Ja, über eine flexible Kupplung. Den Motor während der Montage nicht starten.

Wie hoch ist die Versorgungsspannung?

5 V oder 10...30 V je nach Version. Überprüfen Sie das Etikett des Geräts.

Wie misst man lineare Bewegungen?

Verwenden Sie ein Ritzel und eine Zahnstange oder ein Messrad. Befestigen Sie den Geber an einem flexiblen Arm.

BEDIENUNGSANLEITUNG RB6012 IFM

Bestimmungsgemäße Verwendung

Der Drehgeber wandelt Drehbewegungen in Impulsfolgen. Mit ihnen lassen sich Wegstrecken und Winkelbewegungen messen und Positionen bestimmen.

• Versorgungsspannung und Strichzahl (Impulse pro Umdrehung/“pulses”) laut Typenschild
• Impulsfrequenz 300 kHz (5 V Version) und 160 kHz (10...30 V Version)
  • Max. Drehzahl mechanisch: 10 000 U / min
  • Max. Drehzahl elektrisch (in U / min): (f_max / Z) * 60

(f_max = Impulsfrequenz des Drehgebers oder max. Eingangsfrequenz der Folgeelektronik in Hz; Z = Strichzahl)

- Ausgänge kurzschlussfest gegen U_N und U_P<60 s

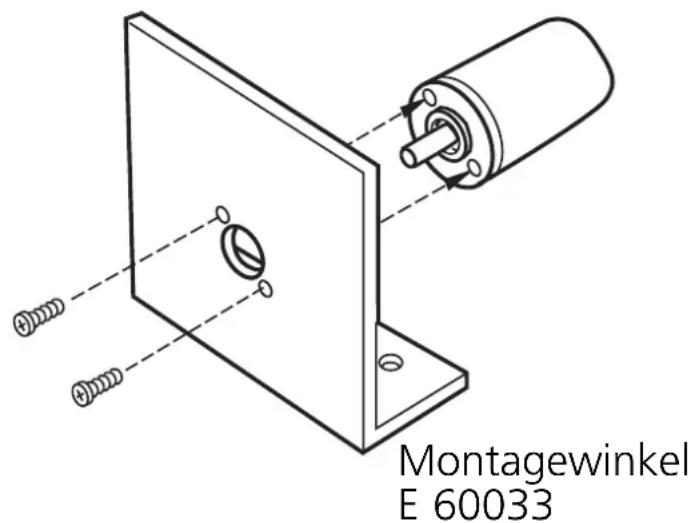

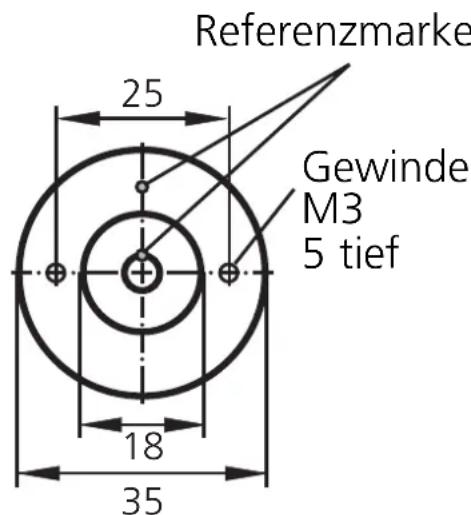

Montage

Schalten Sie die Anlage spannungsfrei. Der Antrieb darf während der Montage nicht in Betrieb gesetzt werden.

Drehgeber und Antrieb sollten durch eine flexible Kupplung verbunden werden, um Wellen- und Lagerschäden zu vermeiden.

Bei Wegmessung mit Ritzel und Zahnstange sollte der Befestigungswinkel auf ein federndes Unterteil montiert werden. Bei Wegmessung mit Messrad sollten Drehgeber und Messrad am Ende eines flexiblen gelagerten Hebels montiert werden.

Nicht auf die Welle schlagen; Welle nicht mit Feile oder ähnlich-chem Werkzeug behandeln: Zerstörungsgefahr!

Elektrischer Anschluss

Schalten Sie die Anlage spannungsfrei bevor Sie Kabel- oder Steckerverbindungen verbinden oder lösen!

Schließen Sie das Gerät gemäß der Anschlussbelegung auf der Gehäusekappe an.

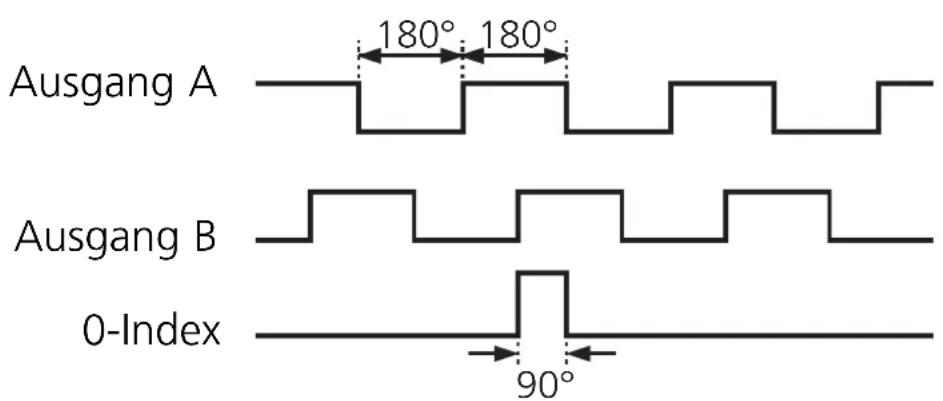

Ausgangssignale:

5 V Version: TTL-Ausgang, 20 mA

10...30 V Version: HTL-Ausgang, 50 mA, kurzschlussfest

Verlängerung mit abgeschirmtem Verlängerungskabel; max. Länge 100 m (5 V Version); 200 m (10...30 V Version).

Getrennt von Störquellen verlegen (Mindestabstand ca. 0,2 m). Gehäuse von Drehgeber, Verbindungsstecker / Klemmkasten und Auswerteelektronik über den Schirm miteinander verbinden und erden.
