Type de produit	Codeur incrémental (décodeur numérique)
Marque	IFM
Modèle	RO1362
Tension d'alimentation	5 V TTL ou 10…30 V HTL selon version
Sorties	A, B, Index 0, sorties inversées
Protection contre les courts-circuits	Version 5 V : sur 0V ; version HTL : sur 0V et L+ (max 1 min)
Longueur maxi de câble	100 m (5 V), 300 m (10…30 V)
Raccordement	Embase mâle 12 pôles ou câble 13 fils
Déphasage des sorties	90° entre A et B
Index zéro	Une fois par tour mécanique
Diamètre d'arbre (min)	10 mm
Fixation	Écrou de serrage + accouplement stator
Distance mini aux sources parasites	20 cm
Blindage	Tresse reliée au boîtier
Alimentation capteur interne	Fils L+ capteur et 0V capteur reliés à l'alimentation
Entretien	Aucun entretien particulier ; éviter les chocs sur l'arbre
Sécurité	Mettre hors tension avant tout raccordement
Réparabilité	Pièces et accessoires disponibles sur www.ifm.com
Informations générales	Notice téléchargeable gratuitement au format PDF

FOIRE AUX QUESTIONS - RO1362 IFM

Quelle tension d'alimentation choisir pour mon codeur IFM RO1362 ?

Le codeur existe en deux versions : 5 V TTL et 10…30 V HTL. Vérifiez l'étiquette sur le boîtier pour connaître la version exacte. La version HTL supporte une plage de tension plus large.

Comment brancher le codeur RO1362 ?

Le raccordement se fait via une embase mâle 12 pôles ou un câble 13 fils. Suivez le schéma de câblage fourni sur le capot du boîtier. Mettez toujours l'installation hors tension avant de connecter ou déconnecter les câbles.

Quelle est la longueur maximale du câble ?

Pour la version 5 V TTL, la longueur maximale est de 100 m. Pour la version 10…30 V HTL, elle peut atteindre 300 m sous réserve d'utiliser des câbles appropriés.

Comment monter le codeur sur un arbre ?

Faites glisser l'écrou de serrage sur le codeur, insérez l'arbre d'au moins 10 mm dans le codeur, fixez l'accouplement stator avec quatre vis M3, puis serrez l'écrou. Évitez les chocs sur l'arbre.

Que signifient les sorties A, B et Index 0 ?

Les sorties A et B sont des impulsions numériques déphasées de 90°, ce qui permet de déterminer le sens de rotation. La sortie Index 0 émet une impulsion une fois par tour mécanique, servant de référence.

Comment protéger le codeur des parasites électriques ?

Installez les câbles à au moins 20 cm des sources parasites. Le blindage tressé du câble est relié au boîtier du codeur. Utilisez si possible des entrées différentielles pour les signaux inversés.

Le codeur est-il protégé contre les courts-circuits ?

Oui. La version 5 V TTL protège les sorties contre les courts-circuits sur 0V. La version HTL protège à la fois sur 0V et L+ (pendant 1 minute maximum).

Puis-je utiliser le codeur pour mesurer des déplacements linéaires ?

Oui, en associant le codeur à une roue de mesure ou un pignon et crémaillère. Les sollicitations maximales admissibles de l'arbre doivent être respectées.

Où trouver des accessoires ou la fiche technique ?

Consultez le site web www.ifm.com pour télécharger la fiche technique, les documents complémentaires et commander des accessoires adaptés.

Que faire si les fils L+ capteur et 0V capteur ne sont pas utilisés ?

Ces fils sont reliés en interne à l'alimentation. S'ils ne sont pas utilisés, soit connectez-les à la tension d'alimentation, soit isolez-les soigneusement pour éviter tout court-circuit.

MODE D'EMPLOI RO1362 IFM

efector400

Inkrementaler

Drehgeber RO

Codeur incremental RO

Codeur incremental RO

Fonctionnement et caractéristiques

Le codeur convertit des mouvements de rotation en séquences d'impulsions permettant de mesurer des déplacements linéaires et des mouvements angulaires et de déterminer des positions.

Raccordement électrique

Mettez l'installation hors tension avant le raccordement ou le débranchement des câbles ou des connecteurs!

Les fils non utilisés doivent être isolés afin d'éviter des courts-circuits ou une connexion intermédiaire non autorisée entre deux fils conducteurs.

Protection contre les courts-circuits

Version 5 V TTL: sorties protégées contre les courts-circuits sur 0V

Version HTL 10...30 V: sorties protégées contre les courts-circuits sur 0 V et L+ (max. 1 minute)

Branchement standard:

	embase mâle 12 pôles	câble 13 fils
L+ M brun/vert
L+ capteur B bleu
0V K blanc/vert
0V capteur L blanc
A	E	b
A nég.	F	vert
B	H	gris
B nég.	A	rose
index 0	C	rouge
index 0 nég.	D	noir
défaut nég.	G	violet
libre	-	-
libre	-	jaune
blindage	boîtier	boîtier

Vous trouvez également le branchement sur le capot du boîtier. S'il existe un raccordement spécial, le codeur doit être branché comme indiqué sur l'étiquette du boîtier.

Les fils L+ (capteur) et 0V (capteur) sont reliés en interne à la tension d'alimentation. Lorsque des modules électroniques régulant la tension d'alimentation sont utilisés, ces fils peuvent servir de fils de test. En cas de non-utilisation, ces fils doivent être reliés à la tension d'alimentation ou être isolés.

En fonction de la version, le raccordement électrique se fait par le câble ou par des câbles à se procurer séparément.

Lorsque des câbles appropriés sont utilisés, la longueur maximale du câble est de 100 m pour la version 5 V TTL et de 300 m pour la version 10...30 V HTL.

Les câbles doivent être installés séparément des sources parasites, la distance minimale étant de 20 cm.

Le blindage tressé dans le câble est relié au boîtier du codeur.

Signaux de sortie

sortie A

sortie B

index 0

Le codeur fournit des séquences d'impulsions numériques sur les étages de sortie.

Les sorties A et B sont électriquement déphasées de. De ce fait, le sens de rotation peut être évalué dans le module électronique.

L'index zéro combiné est fourni une seule fois dans un tour mécanique de l'arbre. En cas de coupure secteur, il peut être utilisé comme repère à l'intérieur d'un tour.

Les signaux de sortie inversés sont nécessaires pour des modules électroniques avec une entrée de tension différentielle pour filtrer des parasites.

Montage

Évitez les coups sur l'arbre, n'utilisez pas une lime ou un outil similaire sur l'arbre : l'appareil risque d'être détruit !

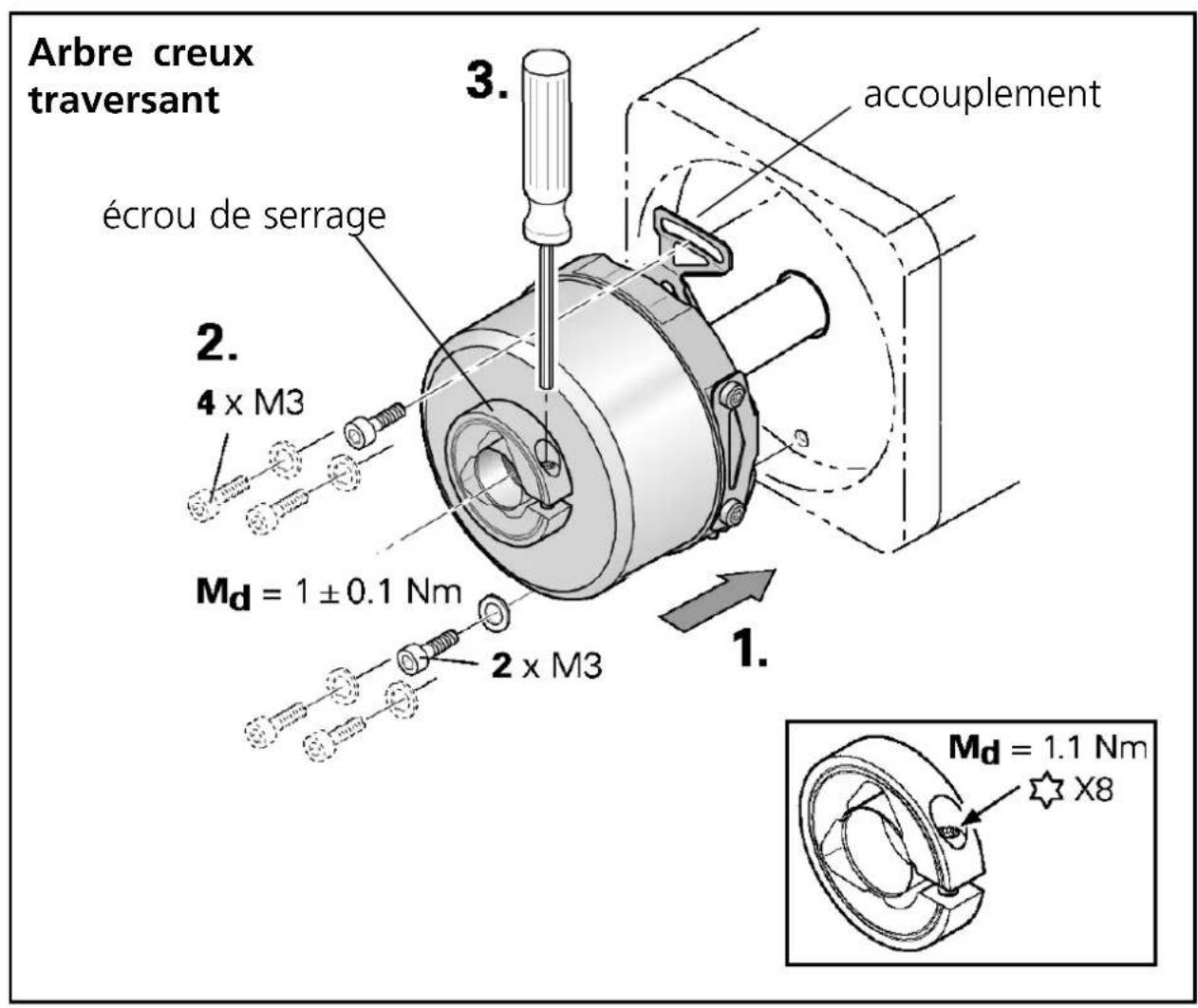

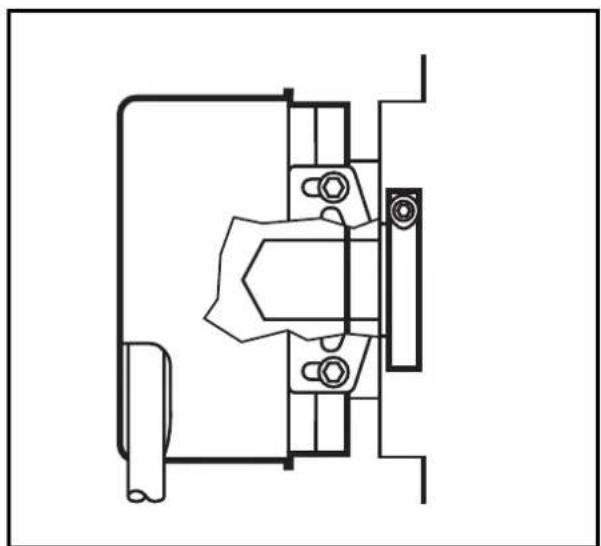

1. Mettre l'écrou de serrage sur le codeur.
2. Introduire le codeur dans l'arbre (10 mm au minimum) et fixer l'accouplement stator à l'aide de quatre vis M3.
3. Visser l'écrou de serrage.

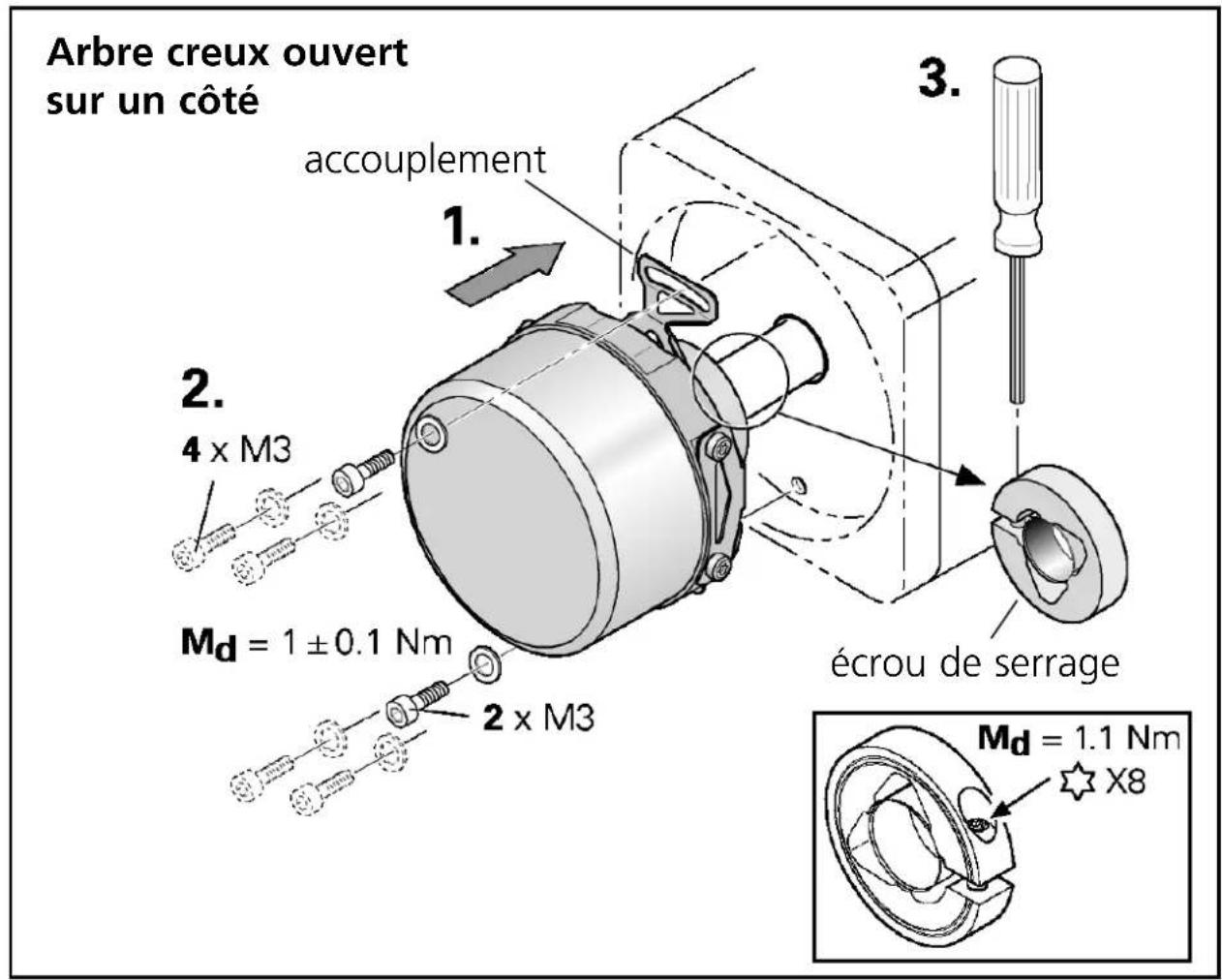

1. Mettre les écrous de serrage sur le codeur.
2. Introduire l'arbre dans le codeur (10 mm au minimum) et fixer l'accouplement stator à l'aide de quatre vis M3.
3. Visser les écrous de serrage.

Des déplacements linéaires peuvent être convertis en un mouvement de rotation avec une roue de mesure ou avec un pignon et une crémaillère. Lors du montage, les sollicitations maximales permises de l'arbre du codeur doivent être prises en considération.

Vous trouvez la fiche technique, d'autres documents et des accessoires appropriés sur notre site web à www.ifm.com.
