RO1362 - Digitaler Decoder IFM - Kostenlose Bedienungsanleitung

Produkttyp	Inkrementalgeber (digitaler Dekoder)
Marke	IFM
Modell	RO1362
Versorgungsspannung	5 V TTL oder 10…30 V HTL je nach Version
Ausgänge	A, B, Index 0, invertierte Ausgänge
Kurzschlussschutz	Version 5 V: gegen 0V; HTL-Version: gegen 0V und L+ (max. 1 Min.)
Maximale Kabellänge	100 m (5 V), 300 m (10…30 V)
Anschluss	12-poliger Stecker oder 13-adriges Kabel
Phasenverschiebung der Ausgänge	90° zwischen A und B
Nullimpuls	Einmal pro mechanischer Umdrehung
Wellendurchmesser (min)	10 mm
Befestigung	Spannmutter + Statorkupplung
Mindestabstand zu Störquellen	20 cm
Abschirmung	Geflecht mit Gehäuse verbunden
Interne Sensorversorgung	Leitungen L+ Sensor und 0V Sensor mit Versorgung verbunden
Wartung	Keine besondere Wartung; Stöße auf die Welle vermeiden
Sicherheit	Vor jedem Anschluss spannungsfrei schalten
Reparierbarkeit	Teile und Zubehör erhältlich auf www.ifm.com
Allgemeine Informationen	Anleitung kostenlos als PDF herunterladbar

Häufig gestellte Fragen - RO1362 IFM

Welche Versorgungsspannung für meinen IFM RO1362 Inkrementalgeber wählen?

Der Encoder ist in zwei Versionen erhältlich: 5 V TTL und 10…30 V HTL. Überprüfen Sie das Etikett am Gehäuse, um die genaue Version zu ermitteln. Die HTL-Version unterstützt einen größeren Spannungsbereich.

Wie schließe ich den RO1362 Encoder an?

Der Anschluss erfolgt über einen 12-poligen Stecker oder ein 13-adriges Kabel. Befolgen Sie den Anschlussplan auf der Gehäuseabdeckung. Schalten Sie die Anlage immer spannungsfrei, bevor Sie Kabel anschließen oder trennen.

Was ist die maximale Kabellänge?

Bei der 5-V-TTL-Version beträgt die maximale Länge 100 m. Bei der 10…30-V-HTL-Version kann sie 300 m erreichen, sofern geeignete Kabel verwendet werden.

Wie montiere ich den Encoder auf eine Welle?

Schieben Sie die Spannmutter auf den Encoder, führen Sie die Welle (mindestens 10 mm) in den Encoder ein, befestigen Sie die Statorkupplung mit vier M3-Schrauben und ziehen Sie die Mutter fest. Vermeiden Sie Stöße auf die Welle.

Was bedeuten die Ausgänge A, B und Index 0?

Die Ausgänge A und B sind um 90° phasenverschobene digitale Impulse, die die Drehrichtung bestimmen. Der Ausgang Index 0 gibt einmal pro mechanischer Umdrehung einen Impuls aus und dient als Referenz.

Wie schütze ich den Encoder vor elektrischen Störungen?

Verlegen Sie die Kabel mindestens 20 cm von Störquellen entfernt. Das geflochtene Schirmgeflecht des Kabels ist mit dem Encodergehäuse verbunden. Verwenden Sie nach Möglichkeit differentielle Eingänge für die invertierten Signale.

Ist der Encoder kurzschlussgeschützt?

Ja. Die 5-V-TTL-Version schützt die Ausgänge gegen Kurzschlüsse gegen 0V. Die HTL-Version schützt sowohl gegen 0V als auch gegen L+ (für maximal 1 Minute).

Kann ich den Encoder für Längenmessungen verwenden?

Ja, in Verbindung mit einem Messrad oder einer Zahnstange mit Ritzel. Die maximal zulässigen Wellenbelastungen sind einzuhalten.

Wo finde ich Zubehör oder das Datenblatt?

Besuchen Sie die Website www.ifm.com, um das Datenblatt, ergänzende Dokumente herunterzuladen und passendes Zubehör zu bestellen.

Was tun, wenn die Leitungen L+ Sensor und 0V Sensor nicht verwendet werden?

Diese Leitungen sind intern mit der Versorgung verbunden. Wenn sie nicht verwendet werden, schließen Sie sie entweder an die Versorgungsspannung an oder isolieren Sie sie sorgfältig, um Kurzschlüsse zu vermeiden.

BEDIENUNGSANLEITUNG RO1362 IFM

Bestimmungsgemäß Verwendung

Der Drehgeber wandelt Drehbewegungen in Impulsfolgen. Mit ihren halten sich Wegstrecken und Winkelbewegungen messen und Positionen bestimmen.

Elektrischer Anschluss

Schalten Sie die Anlage spannungsfrei bevor Sie Kabel- oder Steckverbindungen verbinden oder losen!

Nicht verwendete Anschlussadern *n *s oliert werden, um Kurz- und Querschlussen zu vermeiden.

Kurzschlusssschutz

5 V TTL Version: Ausgabe kurzschlussfest gegen 0 V

10...30 V HTL Version: Ausgabe kurzschlussfest gegen 0 V und L+ maximal 1 Minute

Standardanschlußbelegungen:

	Flanschstecker 12polig	Kabel13adrig
L+ M braun/grün
L+ Sensor B blau
0V K weiß/grün
0V Sensor L weiß
A E braun
A neg.	F	grün
B	H	grau
B neg.	A	rosa
0-Index	C	rot
0-Index neg.	D	schwarz
Störung neg.	G	violett
frei	-	-
frei	-	gelb
Schirm Gehäuse	Gehäuse

Die Anschlussbelegung findsie zusammen auf der Gehäusekappe. Bei Abweichungen muß der Anschluss gemäß des Aufklebers auf der Gehäusekappe vorgenommen werden.

Die Anschlüsse L+ (Sensor) und 0V (Sensor) sind intern mit der Versorgungsspannung verbunden. Bei Verwendung von Folgeelektroniken, die die Versorgungsspannung nachregeln, können diese Anschlüsse als Prüfleitungen verwendet werden. Bei Nichtverwendung sind diese Anschlüsse mit der Versorgungsspannung zu verbinden oder zu isolieren.

Der elektrische Anschluss erfolgt je nach Ausführung über die Anschlußleitung oder separat erhältlichen Anschlußleitungen.

Bei Verwendung von geeigneten Verbindungsleitungen beträgt die maximale Leitungslänge für die 5 V TTL Version 100 m und für die 10...30 V HTL Version 300 m.

Die Anschlussleitungen sind getrennt von Störquellen zu verlegen, der Mindestabstand beträgt 20 cm.

Das Schirmgeflecht in der Anschlussleitung ist mit dem Gebergehause verbunden.

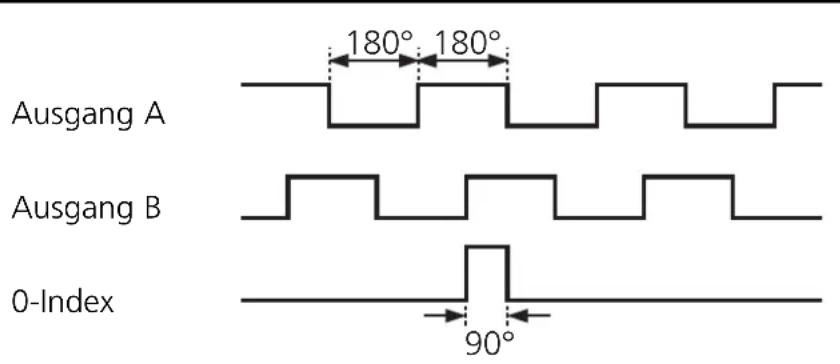

Ausgangssignale

Der Drehgeber gibt an den Ausgangsstufen digitale Impulsfolgen aus. Die Ausgänge A und B sind elektrisch um 90^ versetzt, dadurch kann in der Folgeelektronik die Drehrrichtung ausgewertet werden.

Der verknüpfte Nullindex wird in einer mechanischen Umdrehung der Welle einmalig ausgegeben. Bei Spannungsausfall kann er als Referenzpunkt innerhalb einer Umdrehung genutzt werden.

Die invertierten Ausgangssignale werden für Folgeelektroniken mit Spannungsdifferenzeingang besteht um Störgroßen Heraus zu filtern.

Montage

Nicht auf die Welle schlagen; Welle nicht mit Feile oder ähnlichchem Werkzeug befindeln: Zerstörungsgefahr!

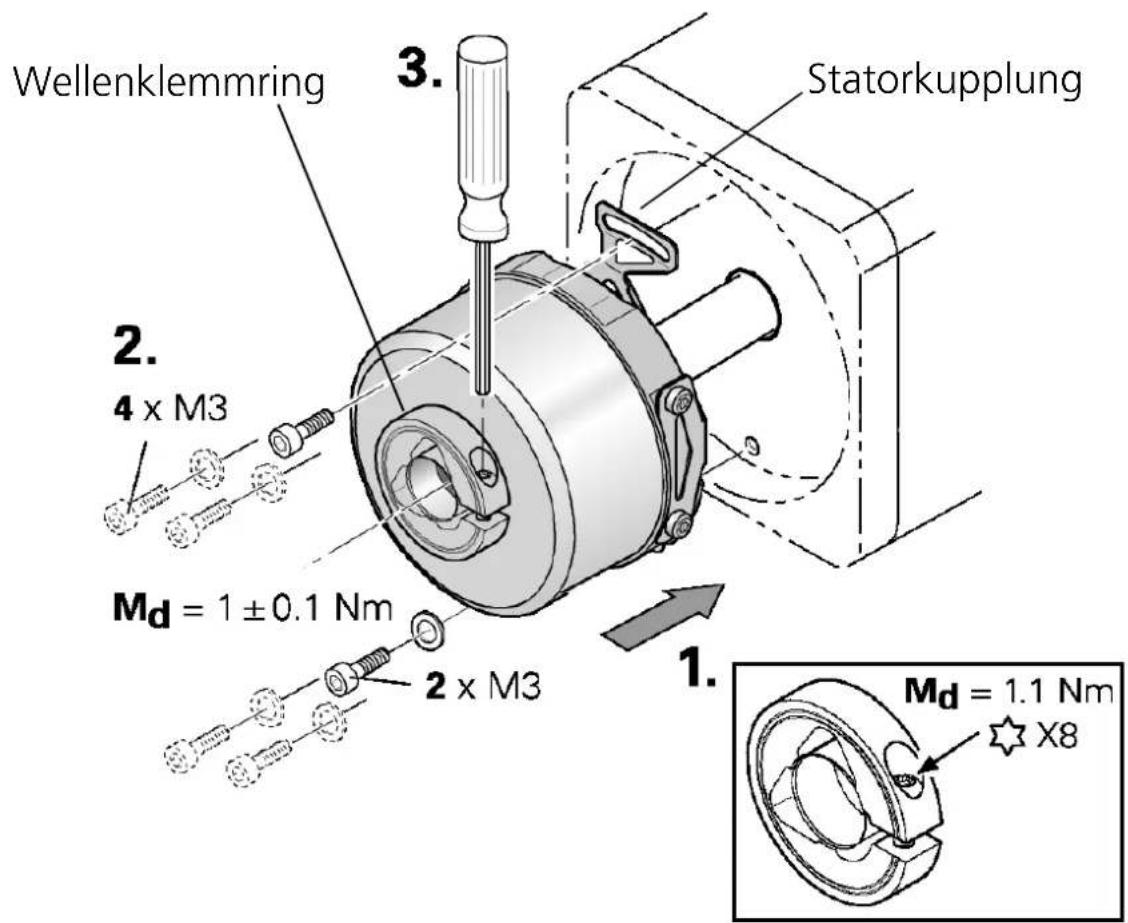

Durchgehende Hohlwelle

1. Montieren Sie den Wellenklemmring.
2. Schieben Sie den Drehgeber auf die Welle (min. 10mm ) und befestigen Sie die Statorkupplung durch 4 Schrauben M3.
3. Ziehen Sie die Schrauben des Wellenklemmrings fest.

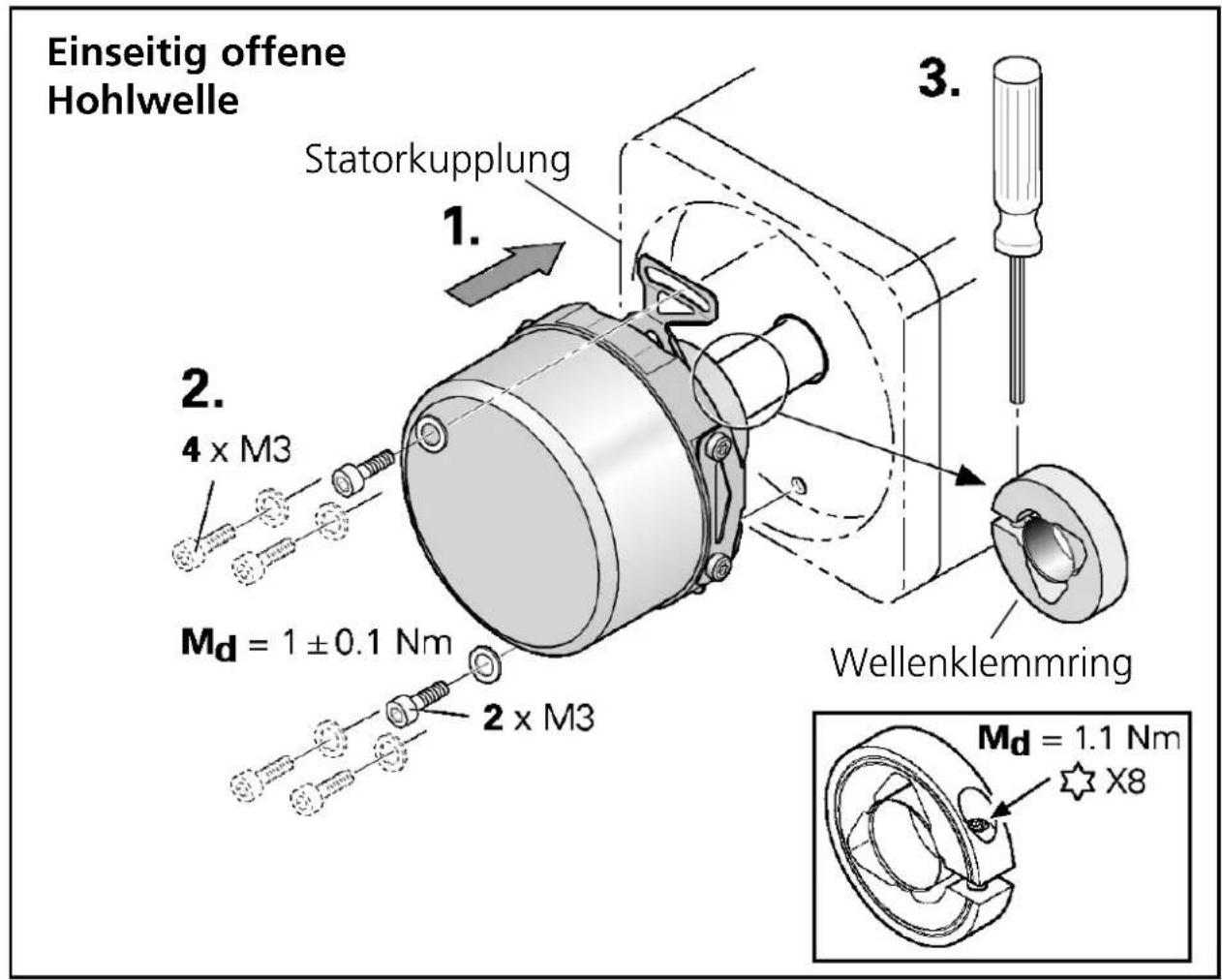

1. Losen Sie die Schrauben zur Wellenklemmung.
2. Schieben Sie den Drehgeber auf die Welle (min. 10 mm, max. 19 mm) und befestigen Sie die Statorkupplung durch 4 Schrauben M3.
3. Ziehen Sie die Schrauben zur Wellenklemmung fest.

Lineare Bewegungen konnen mittels Messrad oder Ritzel und Zahnstange in eine Drehbewegung umgesetzt werden. Bei der Montage sind die maximal zulässigen Wellenbelastungen des Drehgebers zu berücksichtigten.

Datumblatt, weitere Unterlagen und passendes Zubehör finden Sie im Internet unter www.ifm.com.
