Marque	IFM
Modèle	KB5202
Type de produit	Détecteur de proximité capacitif
Technologie de détection	Capacitive
Matériaux détectables	Métaux, plastiques, verre, céramique, bois, papier, huiles, graisses, eau, fluides aqueux
Portée nominale	Réglable via potentiomètre (voir fiche technique)
Fonction de sortie	Normalement ouvert (NO) ou normalement fermé (NF), programmable
Type de sortie	PNP ou NPN (selon modèle, programmable)
Protection contre les courts-circuits	Oui (pulsée)
Retard à la disponibilité	Quelques millisecondes
Affichage	LED jaune (sortie commutée)
Réglage de portée	Potentiomètre avec tournevis fourni
Raccordement électrique	2 fils ou 3 fils (selon modèle)
Montage	Encastré ou non encastré
Zone de dégagement	3 x Sn au-dessus de la face active
Distance minimale entre détecteurs	3 x Sn (même version)
Entretien	Aucun nécessaire, nettoyer la face active si besoin
Réparabilité	Non réparable
Élimination	Selon les règlements nationaux
Conformité	Directives UE

FOIRE AUX QUESTIONS - KB5202 IFM

Comment régler la portée du capteur ?

Utilisez le potentiomètre avec le tournevis fourni. Tournez dans le sens + pour augmenter la portée, dans le sens - pour la réduire.

Quels matériaux peut détecter le KB5202 ?

Le détecteur détecte sans contact les métaux, presque tous les plastiques, le verre, la céramique, le bois, le papier, les huiles, les graisses, l'eau et tous les fluides aqueux.

Comment programmer la fonction de sortie (NO/NF) ?

La programmation s'effectue par shunt dans le connecteur ou par raccordement selon le modèle. Consultez les schémas de la notice pour les détails.

Comment raccorder le détecteur ?

Mettez l'installation hors tension. Raccordez l'appareil selon les indications de l'étiquette. Installez un fusible miniature si nécessaire.

Que signifie la LED jaune ?

LED jaune allumée : sortie de commutation à l'état passant. LED jaune éteinte : sortie bloquée.

Quelle est la distance minimale entre deux détecteurs ?

Pour des détecteurs de même version, respectez une distance minimale de 3 x Sn (portée nominale).

Peut-on monter le détecteur en encastré ?

Oui, mais la portée peut diminuer. Respectez la zone de dégagement de 3 x Sn au-dessus de la face active.

Que faire en cas de court-circuit ?

L'appareil est protégé contre les courts-circuits (protection pulsée). Après un court-circuit, vérifiez le bon fonctionnement du détecteur.

Comment nettoyer le détecteur ?

Aucun entretien régulier n'est nécessaire. Si la face active est sale, nettoyez-la doucement pour enlever les dépôts.

Le détecteur est-il réparable ?

Non, l'appareil ne peut pas être réparé. En fin de vie, éliminez-le selon les règlements nationaux.

MODE D'EMPLOI KB5202 IFM

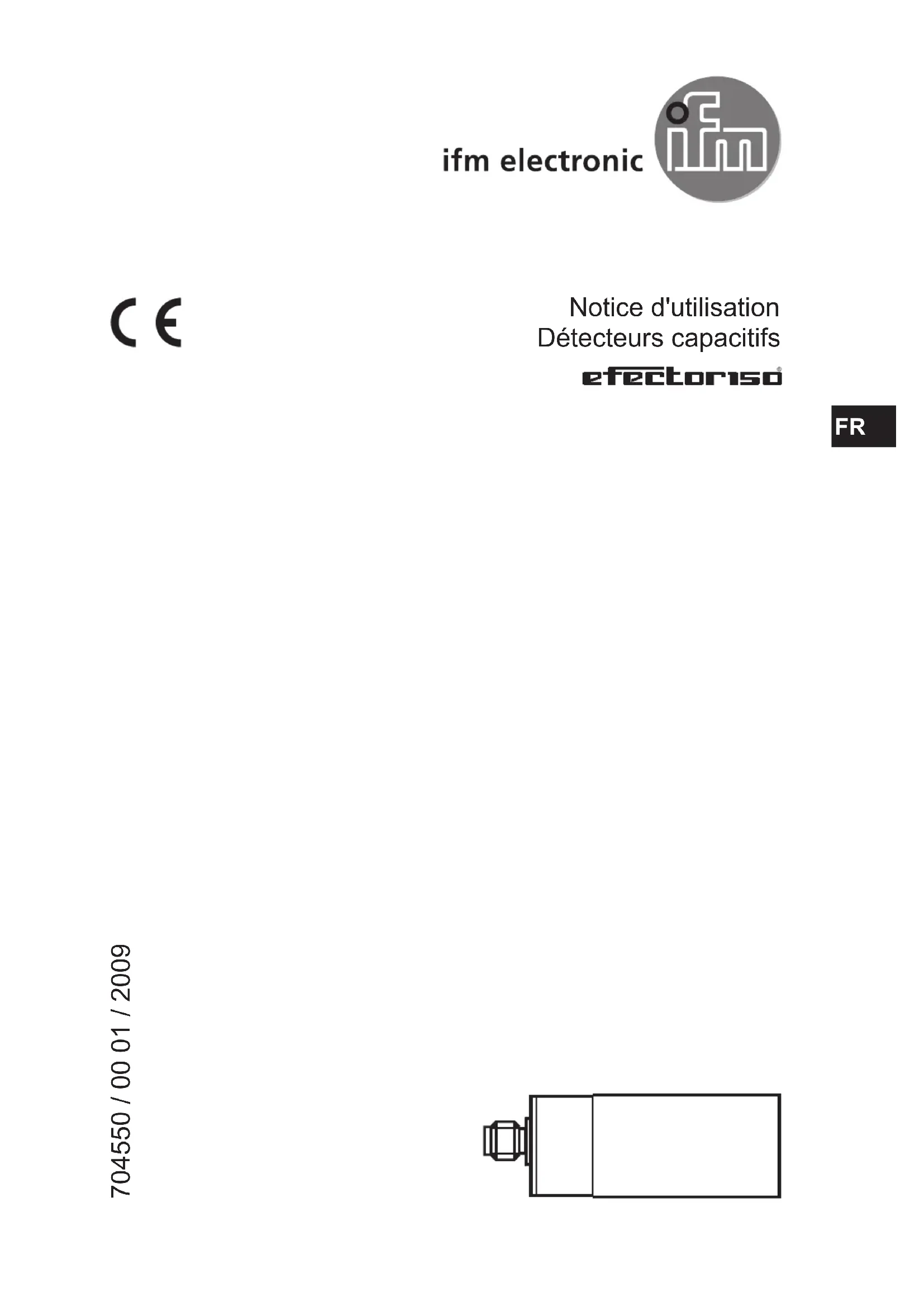

Notice d'utilisation Détecteurs capacitifs

efectorisó

Contenu

1 Consignes de sécurité....3 2 Fonctionnement et caractéristiques....4 3 Montage....4

3.1 Remarques sur le montage encastré ou non encastré....4

4 Raccordement électrique....5

4.1 Systèmes de raccordement....5 4.2 Programmation....6 4.3 Type KI (avec connecteur)....6

4.3.1 Programmation par shunt dans le connecteur....6 4.3.2 Programmation par raccordement (KGE - DC PNP/NPN)......6

4.4 Type KDE - technologie 2 fils....6

4.4.1 Programmation par raccordement (KDE - AC/DC PNP/NPN)......6

4.5 Type KDE - technologie 3 fils....7 4.5.1 Programmation par raccordement (KDE - DC PNP/NPN).....7 4.6 Type KIE / KGE 8 4.6.1 Programmation par shunt....8

5 Eléments de service et d'indication....8 5.1 Exemple type KB 8 6 Réglages....9 6.1 Portée 9 7 Fonctionnement....9 8 Maintenance, réparation, élimination....9 9 Définitions....9

Remarque préliminaire

Une demande d'opération est indiquée par "▶".

Exemple : ▶ Vérifier le bon fonctionnement de l'appareil.

- Un retour d'information correspondant à l'opération est indiqué par " > " :

Exemple : > LED jaune allumée.

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

Information

Remarque supplémentaire.

Consignes de SÉCURITÉ1

Avant la mise en service de l'appareil, lire la description du produit. S'assurer que le produit est approprié pour l'application concernée sans aucune restriction d'utilisation.

L'appareil est conforme aux dispositions et directives de l'UE en vigueur. •

L'emploi non approprié ou incorrect peut mener à des défauts de fonctionnement de l'appareil ou à des effets non désirés dans votre application.

C'est pourquoi le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien de l'appareil ne doivent être effectués que par du personnel qualifié et autorisé par le responsable de l'installation.

Fonctionnement et CARACTÉRISTIQUES2

Le détecteur capacitif détecte sans contact les métaux, presque tous les • plastiques, le verre, la céramique, le bois, le papier, les huiles, les graisses, l'eau et tous les fluides aqueux et indique leur présence par un signal de commutation.

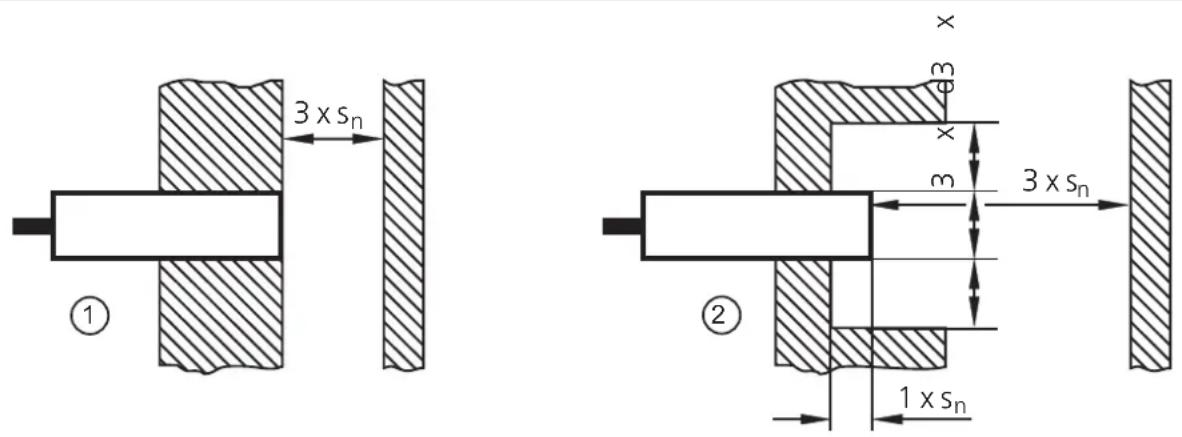

Remarques sur le montage encastré ou non encastré 3.1

Si des appareils non encastrables sont montés de façon encastrée, la portée diminue jusqu'à ce que l'appareil commute (perte de fonctionnement).

Respecter la zone de dégagement autour de la face active.

3 x sₙ ① ② 1 x sₙ 3 x sₙ

encastré1:

non encastré2:

S_n : portée nominale (voir fiche technique)

d : diamètre appareil

Respecter les distances minimales lorsque plusieurs détecteurs de la même version sont montés.

3 x Sₙ

d3xdd

S_n : portée nominale (voir fiche technique)

d : diamètre appareil

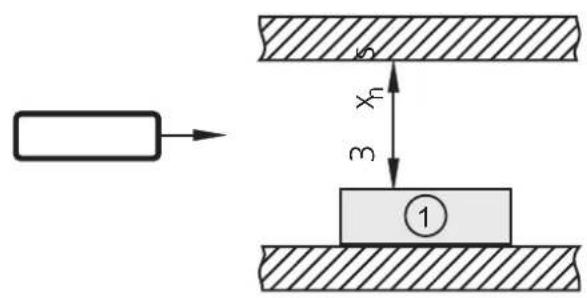

Respecter la distance minimale lors du montage du type KD ▶

5 xₙ 3 ①

1: Détecteur du type KD (seulement montage non encastré)

Les distances doivent être déterminées par l'utilisateur pour son application.

Raccordement ÉLECTRIQUE4

L'appareil doit être monté par un électricien qualifié. Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Mettre l'installation hors tension.

Raccorder l'appareil selon les indications de l'étiquette.

Remarque : installer un fusible miniature selon la fiche technique, comme indiqué. Recommandation : après un court-circuit, vérifier le bon fonctionnement de l'appareil.

Systèmes de raccordement 4.1

technologie 2 fils technologie 3 fils

+U_B/L1 ① ② ③ 0V/N

fusible miniature (pour des appareils AC)1:

commutation négative 2:

commutation positive 3:

Programmation par shunt dans le connecteur 4.3.1

①

programmé en normalement ouvert (à la livraison)1:

programmé en normalement fermé2:

Programmation par raccordement (KGE - DC pnp/npn)4.3.2

Programmation par raccordement (KDE - ac/dc pnp/npn)4.4.1

AC; DC NPN 1 2 3 4 5 N L+ L1 L-

AC; DC NPN 1 2 3 4 5 N L+ L1 L-

DC PNP 1 2 3 4 5 L+ L-

Programmation par raccordement (KDE - DC pnp/npn)4.5.1

NPN 1 2 3 4 5 L- L+

NPN 1 2 3 4 5 L- L+

PNP 1 2 3 4 5 L+ L-

PNP 1 2 3 4 5 L+ L-

Couleurs des fils conducteurs des connecteurs femelles ifm : BN (brun), BU (bleu), BK (noir).

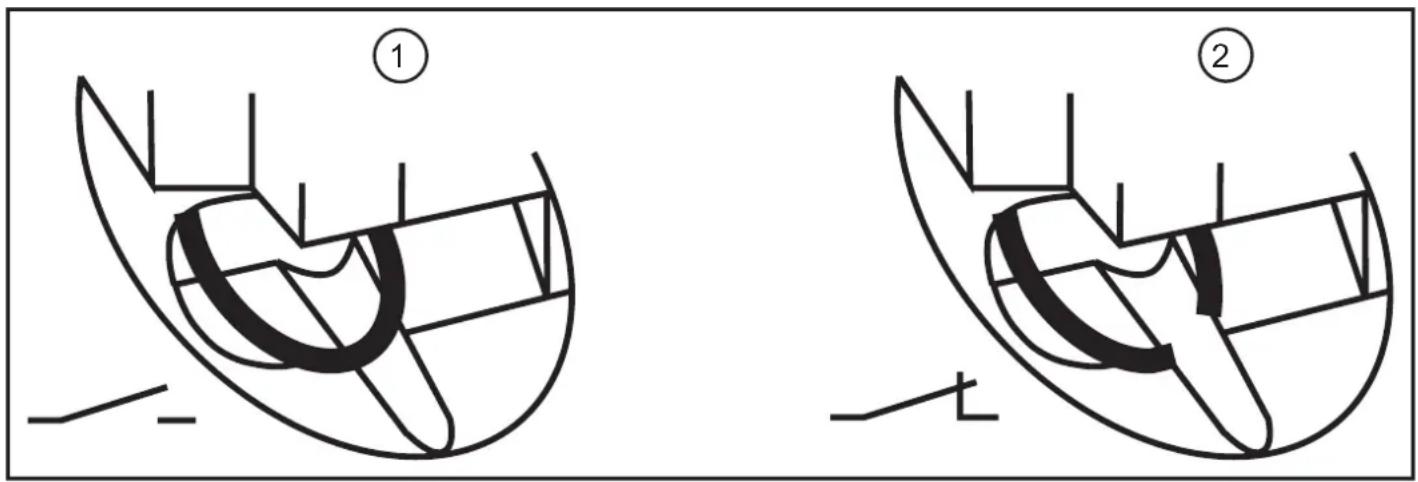

Programmation par shunt4.6.1

programmé en normalement ouvert (shunt fermé, à la livraison)1:

programmé en normalement fermé (shunt ouvert)2:

Enlever le shunt à l'aide d'un outil approprié. ▶

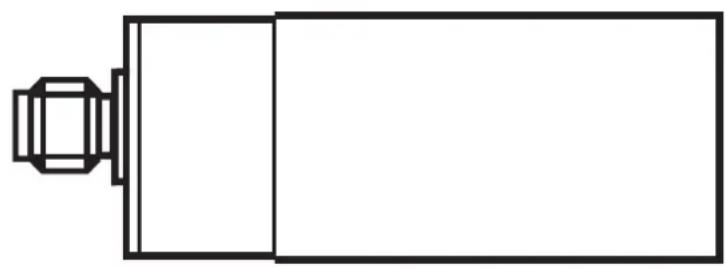

Exemple type KB5.1

Régler la portée via le potentiomètre en utilisant le tournevis fourni.

① - Ⓞ +

② - Ⓤ +

augmenter la portée1:

réduire la portée2:

FONCTIONNEMENT7

Vérifier le bon fonctionnement de l'appareil. Prendre des mesures appropriées pour obtenir une réponse de l'appareil.

Affichage par LED :

LED jaune éteinte : sortie de commutation à l'état bloqué

LED jaune allumée : sortie de commutation à l'état passant

Maintenance, réparation, ÉLIMINATION8

Cet appareil ne nécessite aucun entretien. Pour un bon fonctionnement, il faut respecter les indications suivantes :

La face active et l'espace libre doivent être dégagés de toute présence de dépôts et de corps étrangers.

L'appareil ne peut pas être réparé.

S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.

DÉFINITIONS9

Zone (espace libre) au-dessus de la face active dans laquelle le détecteur réagit lorsqu'on lui présente un matériau approprié (métal,...).

Fonction de sortie

Normalement ouvert (NO) : objet dans la zone active – sortie commutée.

Normalement fermé (NF) : objet dans la zone active – sortie bloquée.

Programmable : choix libre entre fonction NF ou NO.

Commutation positive : signal de sortie positif (raccordement à L-)

Commutation négative : signal de sortie négatif (raccordement à L+)

Retard à la disponibilité

Temps nécessaire au détecteur pour être disponible après la mise sous tension (de l'ordre de quelques millisecondes).

Hystérésis

Différence entre point d'enclenchement et de déclenchement.

Courant résiduel

Courant assurant l'alimentation interne d'appareils à 2 fils; il s'écoule aussi à travers la charge quand la sortie est non enclenchée.

Consommation

Courant assurant l'alimentation interne d'appareils à 3 fils DC.

Dérive du point de commutation

Déplacement du point de commutation si les conditions d'environnement changent (par ex. température, pression, humidité, etc.).

Protection des courts-circuits

Les gammes de détecteurs d'ifm ayant la protection contre les surcharges et les courts-circuits ont une protection pulsée interne contre les courts-circuits garantissant la non-destruction de l'appareil en cas de court-circuit.

Tension d'alimentation

Plage de tension dans laquelle le détecteur fonctionne de manière fiable. Une tension DC stabilisée et bien lissée doit être utilisée ! Il faut prendre en compte l'ondulation résiduelle !

Données techniques et informations supplémentaires sur notre site web à www.ifm.com → Select your country → Fiche technique :
