Type de produit	Codeur incrémental / Décodeur numérique
Marque	IFM
Modèle	RB6002
Catégorie	Décodeur numérique
Tension d'alimentation	5 V CC (version TTL) ou 10...30 V CC (version HTL)
Fréquence d'impulsions max	300 kHz (version 5 V) / 160 kHz (version 10...30 V)
Vitesse de rotation mécanique max	10 000 tr/min
Vitesse de rotation électrique max	(f_ / Z) × 60 tr/min (f_ en Hz, Z = nombre de pas)
Signal de sortie	TTL (20 mA) pour version 5 V / HTL (50 mA) pour version 10...30 V
Protection de sortie	Protection contre les courts-circuits (< 60 s)
Longueur max de câble	100 m (version 5 V) / 200 m (version 10...30 V)
Distance minimale aux sources parasites	Environ 0,2 m
Type de raccordement	Connecteur ou bornier avec blindage
Fonctions principales	Mesure de déplacements linéaires et angulaires, détection de positions
Montage	Utiliser un accouplement flexible ; éviter les chocs sur l'arbre
Sécurité électrique	Mettre l'installation hors tension avant tout raccordement ou débranchement
Entretien	Aucun entretien particulier requis ; protéger des chocs et de l'humidité
Certification	Numéro U8V 10 08 70596 006

FOIRE AUX QUESTIONS - RB6002 IFM

Quelle est la tension d'alimentation du RB6002 ?

Le RB6002 existe en deux versions : 5 V CC (sortie TTL) ou 10...30 V CC (sortie HTL). Vérifiez l'étiquette sur l'appareil.

Quelle est la fréquence d'impulsions maximale ?

Pour la version 5 V, la fréquence max est de 300 kHz ; pour la version 10...30 V, elle est de 160 kHz.

Comment monter le codeur correctement ?

Utilisez un accouplement flexible entre le codeur et le moteur pour éviter d'endommager l'arbre ou les roulements. Évitez les chocs sur l'arbre.

Quels sont les signaux de sortie disponibles ?

Les signaux sont de type TTL (20 mA) pour la version 5 V, et HTL (50 mA) pour la version 10...30 V. Les sorties sont protégées contre les courts-circuits.

Quelle est la vitesse de rotation maximale ?

La vitesse mécanique max est de 10 000 tr/min. La vitesse électrique max dépend de la fréquence d'impulsions et du nombre de pas : (f_ / Z) × 60.

Quelle longueur de câble est autorisée ?

Jusqu'à 100 m pour la version 5 V, et jusqu'à 200 m pour la version 10...30 V. Utilisez un câble blindé et éloignez-le des sources parasites (min. 0,2 m).

Comment raccorder le codeur ?

Mettez l'installation hors tension. Raccordez selon le schéma sur le boîtier. Reliez le blindage à la terre pour éviter les interférences.

Que faire en cas de dysfonctionnement ?

Vérifiez d'abord l'alimentation et les connexions. Assurez-vous que la vitesse ne dépasse pas les limites. Si le problème persiste, contactez le support IFM.

Quelles sont les précautions de sécurité ?

Coupez toujours l'alimentation avant le montage ou le débranchement. Ne pas utiliser d'outils tranchants sur l'arbre. Respectez les distances par rapport aux sources parasites.

Le codeur est-il réparable ?

Le RB6002 n'est pas conçu pour être réparé par l'utilisateur. En cas de panne, contactez le service après-vente IFM pour un remplacement.

MODE D'EMPLOI RB6002 IFM

efector400®

Inkrementaler

Drehgeber RB

Incremental

encoder RB

Codeur

incrémental RB

Fonctionnement et caractéristiques

Le codeur convertit le mouvement de rotation en séquences d'impulsions. Il permet la mesure de déplacements linéaires et de mouvements angulaires et la détection de positions.

• Tension d'alimentation et nombre de pas (impulsions par tour) selon l'étiquette
• Fréquence d'impulsions 300 kHz (version 5 V) ou 160 kHz (version 10...30 V) • Vitesse de rotation maxi mécanique: 10.000 tr / mn
• Vitesse de rotation maxi électrique (en tr/min): (f_ / Z) * 60 ( f_ = fréquence d'impulsions du codeur ou fréquence d'entrée maxi du module électronique en Hz; Z = nombre de pas )

Montage

Mettre l'installation hors tension. Ne pas mettre en marche le moteur lors du montage.

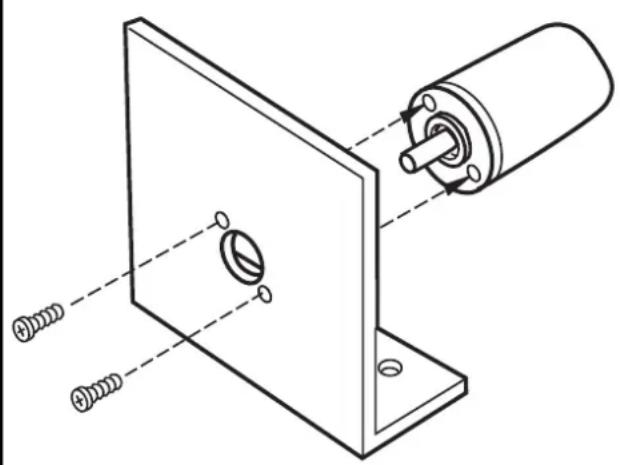

Monter un accouplement flexible entre le codeur et le moteur afin d'empêcher que l'arbre ou les roulements soient endommagés.

En cas de mesure de déplacement avec un pignon et une crémallière, monter le flasque de fixation sur une base à ressort. En cas de mesure de déplacement avec une roue de mesure, fixer le codeur et la roue de mesure sur le bout d'un bras monté de manière flexible.

Eviter les coups sur l'arbre; ne pas utiliser une lime ou un outil similaire: l'appareil risque d'être détruit.

Raccordement électrique

Mettre l'installation hors tension avant le raccordement ou le débranchement du câble ou connecteur!

Raccorder l'appareil selon le branchement indiqué sur le boîtier.

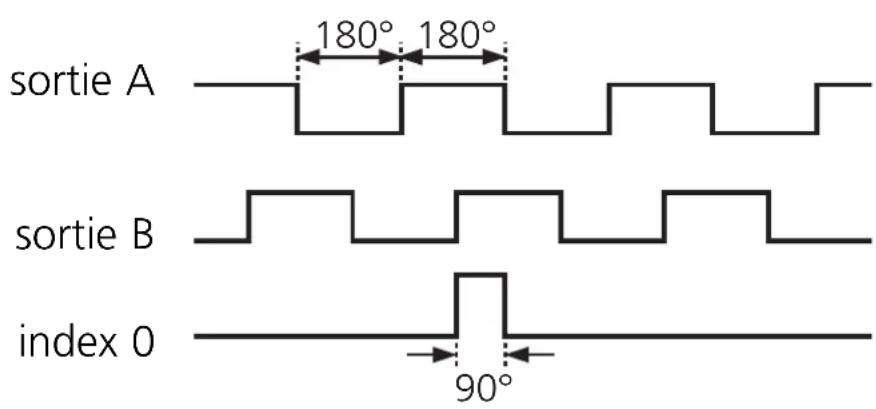

Signaux de sortie:

version 5 V: sortie TTL, 20 mA

version 10...30 V: sortie HTL, 50 mA, protégée contre les courts-circuits

Extension par câble blindé; longueur max. 100 m (version 5 V), 200 m (version 10...30 V); installer séparément des sources parasites (distance min. env. 0,2 m). Relier le boîtier du codeur, le connecteur / le bornier et l'électronique d'exploitation via le blindage et relier à la terre.

No. U8V 10 08 70596 006
