Produkttyp	Inkrementalgeber / Digitaldecoder
Marke	IFM
Modell	RB6002
Kategorie	Digitaldecoder
Versorgungsspannung	5 V DC (TTL-Version) oder 10...30 V DC (HTL-Version)
Maximale Impulsfrequenz	300 kHz (5 V-Version) / 160 kHz (10...30 V-Version)
Maximale mechanische Drehzahl	10 000 U/min
Maximale elektrische Drehzahl	(f_ / Z) × 60 U/min (f_ in Hz, Z = Schrittzahl)
Ausgangssignal	TTL (20 mA) für 5 V-Version / HTL (50 mA) für 10...30 V-Version
Ausgangsschutz	Kurzschlussschutz (< 60 s)
Maximale Kabellänge	100 m (5 V-Version) / 200 m (10...30 V-Version)
Mindestabstand zu Störquellen	Ca. 0,2 m
Anschlussart	Stecker oder Klemmleiste mit Abschirmung
Hauptfunktionen	Messung von linearen und Winkelverschiebungen, Positionserkennung
Montage	Verwenden Sie eine flexible Kupplung; vermeiden Sie Stöße auf die Welle
Elektrische Sicherheit	Vor jeder Verbindung oder Trennung die Anlage spannungsfrei schalten
Wartung	Keine besondere Wartung erforderlich; vor Stößen und Feuchtigkeit schützen
Zertifizierung	Nummer U8V 10 08 70596 006

Häufig gestellte Fragen - RB6002 IFM

Wie hoch ist die Versorgungsspannung des RB6002?

Der RB6002 ist in zwei Versionen erhältlich: 5 V DC (TTL-Ausgang) oder 10...30 V DC (HTL-Ausgang). Überprüfen Sie das Etikett am Gerät.

Wie hoch ist die maximale Impulsfrequenz?

Für die 5 V-Version beträgt die maximale Frequenz 300 kHz; für die 10...30 V-Version beträgt sie 160 kHz.

Wie montiere ich den Geber korrekt?

Verwenden Sie eine flexible Kupplung zwischen Geber und Motor, um Schäden an Welle oder Lagern zu vermeiden. Vermeiden Sie Stöße auf die Welle.

Welche Ausgangssignale sind verfügbar?

Die Signale sind vom Typ TTL (20 mA) für die 5 V-Version und HTL (50 mA) für die 10...30 V-Version. Die Ausgänge sind kurzschlussgeschützt.

Wie hoch ist die maximale Drehzahl?

Die maximale mechanische Drehzahl beträgt 10 000 U/min. Die maximale elektrische Drehzahl hängt von der Impulsfrequenz und der Schrittzahl ab: (f_ / Z) × 60.

Welche Kabellänge ist zulässig?

Bis zu 100 m für die 5 V-Version und bis zu 200 m für die 10...30 V-Version. Verwenden Sie ein abgeschirmtes Kabel und halten Sie es von Störquellen fern (min. 0,2 m).

Wie schließe ich den Geber an?

Schalten Sie die Anlage spannungsfrei. Schließen Sie gemäß dem Schaltplan auf dem Gehäuse an. Verbinden Sie die Abschirmung mit Erde, um Störungen zu vermeiden.

Was tun bei einer Fehlfunktion?

Überprüfen Sie zuerst die Spannungsversorgung und die Verbindungen. Stellen Sie sicher, dass die Drehzahl die Grenzwerte nicht überschreitet. Wenn das Problem bestehen bleibt, kontaktieren Sie den IFM-Support.

Welche Sicherheitsvorkehrungen sind zu beachten?

Schalten Sie vor Montage oder Trennung immer die Spannungsversorgung aus. Verwenden Sie keine scharfen Werkzeuge an der Welle. Halten Sie die Abstände zu Störquellen ein.

Ist der Geber reparierbar?

Der RB6002 ist nicht für die Reparatur durch den Benutzer ausgelegt. Bei einem Defekt kontaktieren Sie den IFM-Kundendienst für einen Ersatz.

BEDIENUNGSANLEITUNG RB6002 IFM

Bestimmungsgemäße Verwendung

Der Drehgeber wandelt Drehbewegungen in Impulsfolgen. Mit ihnen lassen sich Wegstrecken und Winkelbewegungen messen und Positionen bestimmen.

• Versorgungsspannung und Strichzahl (Impulse pro Umdrehung/“pulses”) laut Typenschild
• Impulsfrequenz 300 kHz (5 V Version) und 160 kHz (10...30 V Version)
  • Max. Drehzahl mechanisch: 10 000 U / min
  • Max. Drehzahl elektrisch (in U / min): (f_max / Z) * 60

(f_max = Impulsfrequenz des Drehgebers oder max. Eingangsfrequenz der Folgeelektronik in Hz; Z = Strichzahl)

- Ausgänge kurzschlussfest gegen U_N und U_P<60 s

Montage

Schalten Sie die Anlage spannungsfrei. Der Antrieb darf während der Montage nicht in Betrieb gesetzt werden.

Drehgeber und Antrieb sollten durch eine flexible Kupplung verbunden werden, um Wellen- und Lagerschäden zu vermeiden.

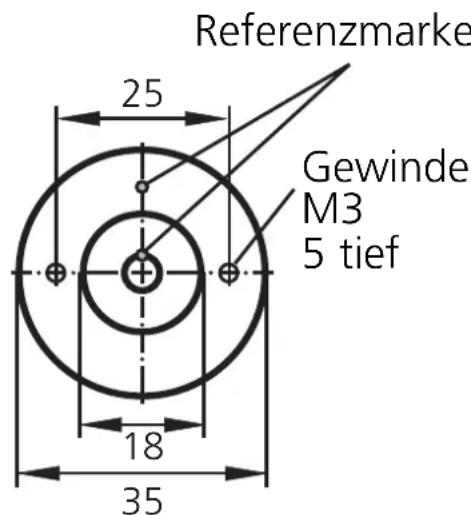

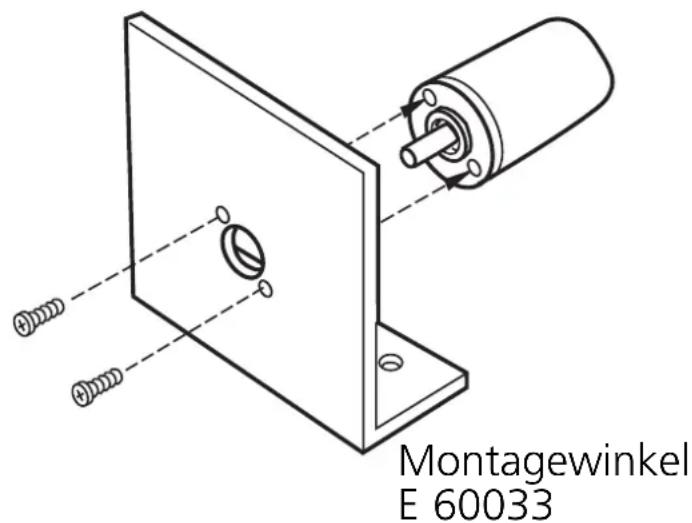

Bei Wegmessung mit Ritzel und Zahnstange sollte der Befestigungswinkel auf ein federndes Unterteil montiert werden. Bei Wegmessung mit Messrad sollten Drehgeber und Messrad am Ende eines flexiblen gelagerten Hebels montiert werden.

Nicht auf die Welle schlagen; Welle nicht mit Feile oder ähnlich-chem Werkzeug behandeln: Zerstörungsgefahr!

Elektrischer Anschluss

Schalten Sie die Anlage spannungsfrei bevor Sie Kabel- oder Steckerverbindungen verbinden oder lösen!

Schließen Sie das Gerät gemäß der Anschlussbelegung auf der Gehäusekappe an.

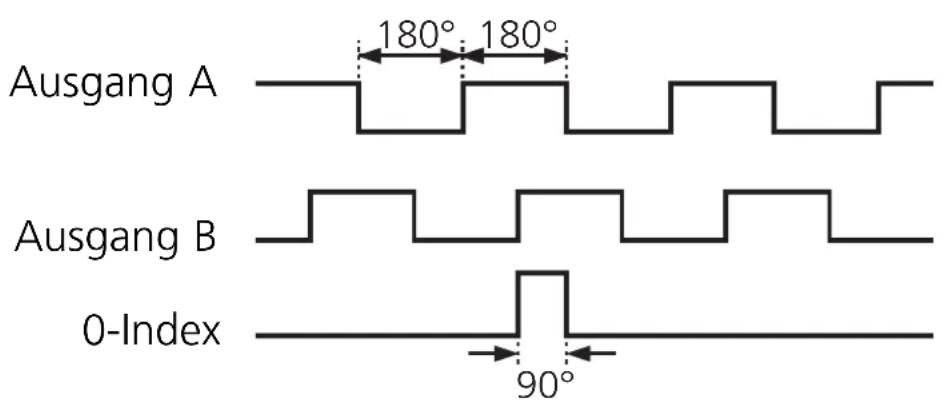

Ausgangssignale:

5 V Version: TTL-Ausgang, 20 mA

10...30 V Version: HTL-Ausgang, 50 mA, kurzschlussfest

Verlängerung mit abgeschirmtem Verlängerungskabel; max. Länge 100 m (5 V Version); 200 m (10...30 V Version).

Getrennt von Störquellen verlegen (Mindestabstand ca. 0,2 m). Gehäuse von Drehgeber, Verbindungsstecker / Klemmkasten und Auswerteelektronik über den Schirm miteinander verbinden und erden.
