Type de produit	Codeur incrémental (encodeur rotatif)
Marque	IFM
Modèle	RV6028
Catégorie	Décodeur numérique
Tension d'alimentation	5 V TTL ou 10...30 V HTL selon version
Protection contre les courts-circuits	Version 5V TTL : sorties protégées sur 0V ; Version HTL : sorties protégées sur 0V et L+ (max. 1 minute)
Sorties	A, B, index 0, et leurs signaux inversés (A nég., B nég., index 0 nég., défaut nég.)
Déphasage entre sorties A et B	90° électriques
Index zéro	Une impulsion par tour mécanique, utilisable comme repère
Longueur maximale de câble	100 m pour version 5V TTL, 300 m pour version 10...30V HTL
Distance minimale aux sources parasites	20 cm
Raccordement électrique	Embase mâle ifm1000.xx / ifm1001.xx (5 pôles) ou câble ifm1013.xx (13 fils)
Montage	Vissage sur flasque de fixation ; utiliser un accouplement flexible à soufflet ou à rondelle élastique
Précautions de montage	Éviter les coups sur l'arbre ; ne pas utiliser d'outil sur l'arbre
Accessoire de montage recommandé	Flasque de fixation E60035
Utilisation	Conversion de mouvements de rotation en séquences d'impulsions pour mesure de déplacement linéaire/angulaire et détermination de position
Entretien	Aucun entretien particulier ; éviter les chocs et les contraintes mécaniques excessives
Sécurité	Mettre l'installation hors tension avant tout raccordement ou débranchement
Blindage	Blindage tressé relié au boîtier du codeur
Réparabilité	Aucune pièce détachée spécifiée ; en cas de défaut, contacter le service après-vente IFM

FOIRE AUX QUESTIONS - RV6028 IFM

Comment raccorder le codeur incrémental IFM RV6028 ?

Consultez le schéma de branchement dans la notice. Utilisez l'embase mâle ifm1000.xx ou ifm1001.xx (5 pôles) ou le câble ifm1013.xx (13 fils). Mettez l'installation hors tension avant toute connexion.

Quelle est la différence entre les versions 5V TTL et HTL ?

La version 5V TTL fonctionne sous 5 V et offre des sorties protégées contre les courts-circuits sur 0 V. La version HTL 10...30 V supporte une tension de 10 à 30 V et ses sorties sont protégées contre les courts-circuits sur 0 V et L+ (max. 1 minute). La longueur de câble maximale est de 100 m pour la TTL et de 300 m pour la HTL.

Comment protéger le codeur contre les courts-circuits ?

Les sorties sont protégées en interne. Pour la version 5V TTL contre 0 V ; pour la version HTL contre 0 V et L+ (max. 1 minute). Assurez-vous que les fils non utilisés sont isolés pour éviter tout court-circuit.

Quelle est la signification des signaux A, B et index 0 ?

Les signaux A et B sont des trains d'impulsions déphasés de 90°, permettant de déterminer le sens de rotation. Index 0 est une impulsion unique par tour mécanique, utilisée comme repère de position absolue.

Comment monter correctement le codeur ?

Vissez le codeur sur un flasque de fixation (recommandé : E60035). Reliez l'arbre via un accouplement flexible à soufflet ou à rondelle élastique pour compenser les déports. Évitez les chocs sur l'arbre et n'utilisez pas d'outil comme une lime.

Quelle longueur de câble maximale est autorisée ?

Pour la version 5V TTL : 100 m. Pour la version HTL 10...30V : 300 m. Utilisez des câbles blindés installés à au moins 20 cm des sources parasites.

Que faire si l'arbre est endommagé ?

L'arbre ne doit subir aucun choc ni être limé. En cas de dommage, le codeur risque d'être détruit. Contactez le service après-vente IFM pour un remplacement.

Comment déterminer le sens de rotation avec le codeur ?

Le sens de rotation est évalué par le déphasage de 90° entre les sorties A et B. Un module électronique analyse l'ordre des impulsions pour déduire le sens.

Puis-je utiliser un câble standard pour le raccordement ?

Il est recommandé d'utiliser le câble spécifique ifm1013.xx (13 fils) ou les embases mâles adaptées. Les câbles doivent être blindés et installés loin des parasites (distance minimale 20 cm).

Où trouver les accessoires comme le flasque de fixation ?

Les accessoires tels que le flasque de fixation E60035 sont disponibles sur le site web d'IFM : www.ifm.com. Vous y trouverez la fiche technique et d'autres documents.

MODE D'EMPLOI RV6028 IFM

efector400®

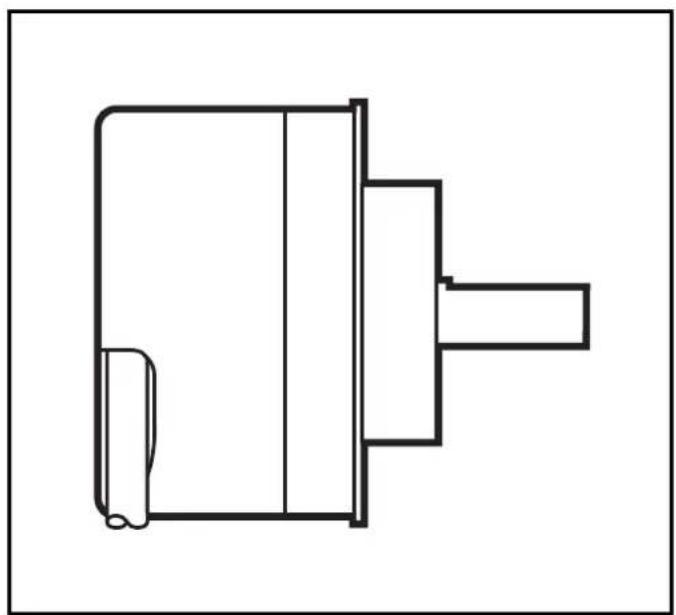

Codeur incrémental RV

Fonctionnement et caractéristiques

Le codeur convertit des mouvements de rotation en séquences d'impulsions permettant de mesurer des déplacements linéaires et des mouvements angulaires et de déterminer des positions.

Raccordement électrique

Mettez l'installation hors tension avant le raccordement ou le débranchement des câbles ou des connecteurs!

Les fils non utilisés doivent être isolés afin d'éviter des courts-circuits francs ou une connexion intempestive non autorisée entre deux fils conducteurs.

Protection contre les courts-circuits

Version 5 V TTL : sorties protégées contre les courts-circuits

sur 0 V

Version HTL 10...30 V : sorties protégées contre les courts-circuits

sur 0 V et L+ (max. 1 minute)

Branchement standard:

	embase mâle ifm1000.xx ifm1001.xx5 pôles
L+ 2 9 12
L+ capteur - 5 2
0V 1 12	10
0V capteur	-	10	11
A	3	1	5
A nég.	- 2 6
B	4	3	8
B nég.	- 4 1
index 0	5 6 3
index 0 nég.	- 7 4
défaut nég.	-	-	7
libre	-	-	9
libre	-	-	-
blindage	boîtier	11	boîtier
	ifm1013.xx câble 13 fils
L+ 1 brun/vert
L+ capteur - bleu
OV 6 blanc/vert
OV capteur - blanc
A	2	b
A nég. -	vert
B	4	gris
B nég.	-	rose
index 0	5	rouge
index 0 nég.	-	noir
défaut nég.	- violet
libre	-	-
libre	-	jaune
blindage	3	boîtier

Vous trouvez également le branchement sur le capot du boîtier. S'il existe un raccordement spécial, le codeur doit être branché comme indiqué sur l'étiquette du boîtier.

Les fils L+ (capteur) et 0 V (capteur) sont reliés en interne à la tension d'alimentation. Lorsque des modules électroniques régulant la tension d'alimentation sont utilisés, ces fils peuvent servir de fils de test. En cas de non-utilisation, ces fils doivent être reliés à la tension d'alimentation ou être isolés.

En fonction de la version, le raccordement électrique se fait par le câble ou par des câbles à se procurer séparément.

Lorsque des câbles appropriés sont utilisés, la longueur maximale du câble est de 100 m pour la version 5 V TTL et de 300 m pour la version 10...30 V HTL.

Les câbles doivent être installés séparément des sources parasites, la distance minimale étant de 20 cm.

Le blindage tressé dans le câble est relié au boîtier du codeur.

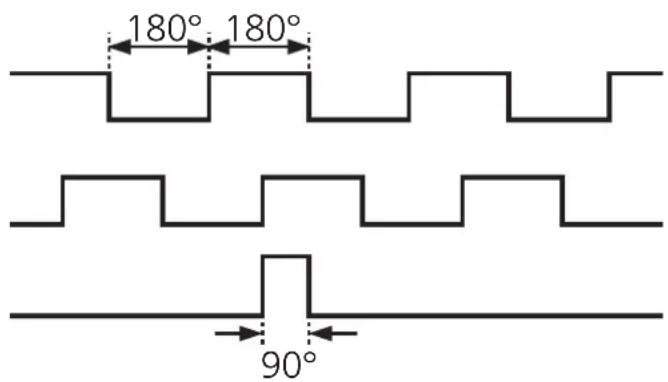

Signaux de sortie

sortie A

sortie B

index 0

Le codeur fournit des séquences d'impulsions numériques sur les étages de sortie. Les sorties A et B sont électriquement déphasées de 90°, de ce fait le sens de rotation peut être évalué dans le module électronique.

L'index zéro combiné est fourni une seule fois dans un tour mécanique de l'arbre. En cas de coupure secteur, il peut être utilisé comme repère à l'intérieur d'un tour.

Les signaux de sortie inversés sont nécessaires pour des modules électroniques avec une entrée de tension différentielle pour filtrer des parasites.

Montage

Evitez les coups sur l'arbre, n'utilisez pas une lime ou un outil similaire sur l'arbre : l'appareil risque d'être détruit!

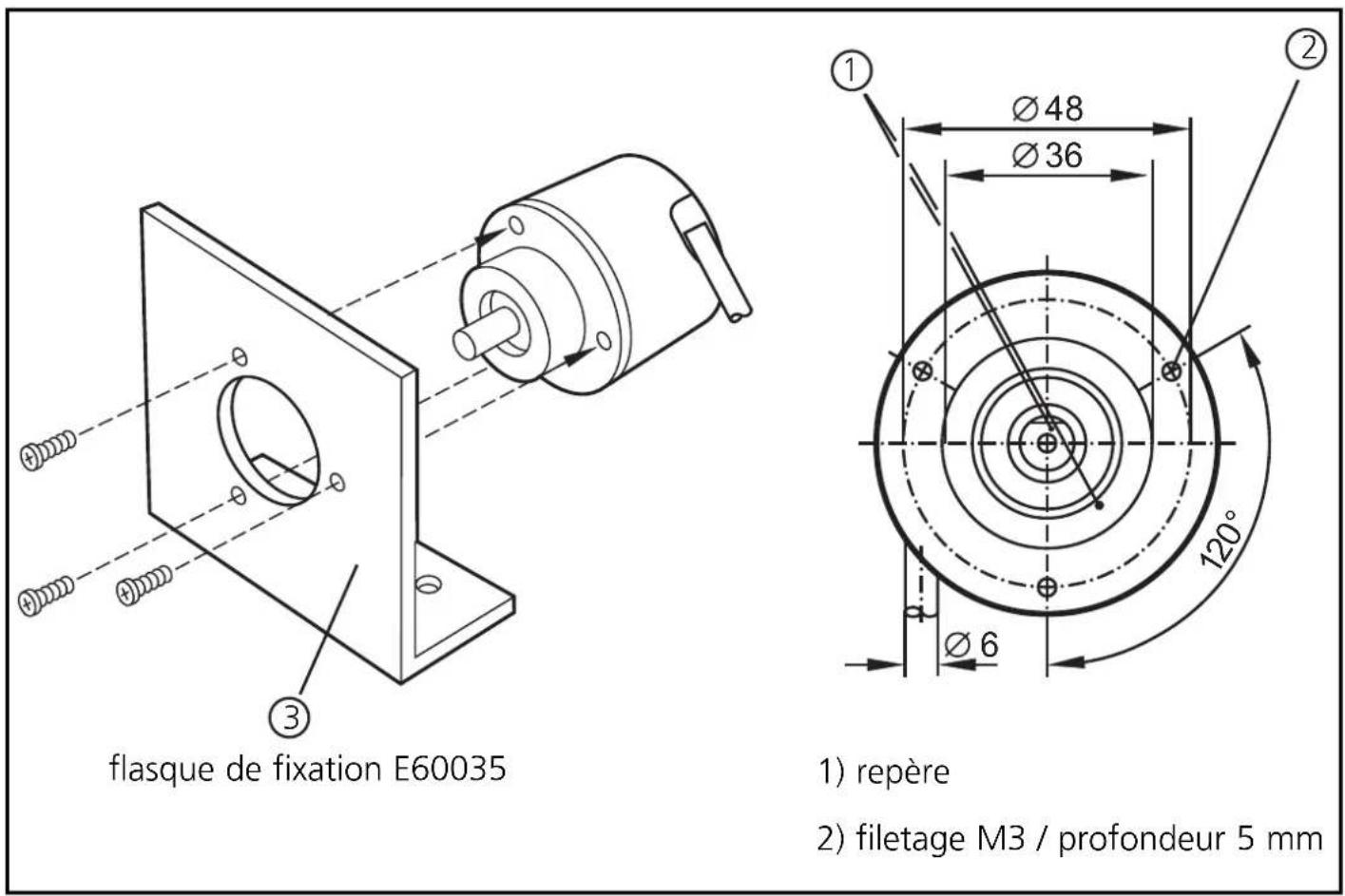

Le codeur peut être vissé sur un flasque de fixation. L'arbre devrait être raccordé via un accouplement flexible à soufflet ou à rondelle élastique pour compenser les déports de l'arbre afin de protéger le codeur contre une détérioration.

Des déplacements linéaires peuvent être convertis en un mouvement de rotation avec une roue de mesure ou avec un pignon et une crémaillère. Lors du montage, les sollicitations maximales permises de l'arbre du codeur doivent être prises en considération.

Le montage du flasque de fixation sur une base à ressort protège le codeur contre des sollicitations trop fortes dues aux matières rugueuses.

Vous trouvez la fiche technique, d'autres documents et des accessoires appropriés sur notre site web à www.ifm.com.
