RV6028 - Digitaler Decoder IFM - Kostenlose Bedienungsanleitung

Produkttyp	Inkrementalgeber (Drehgeber)
Marke	IFM
Modell	RV6028
Kategorie	Digitaldecoder
Versorgungsspannung	5 V TTL oder 10...30 V HTL je nach Version
Kurzschlussschutz	Version 5V TTL: Ausgänge gegen 0V geschützt; Version HTL: Ausgänge gegen 0V und L+ geschützt (max. 1 Minute)
Ausgänge	A, B, Index 0 und deren invertierte Signale (A neg., B neg., Index 0 neg., Fehler neg.)
Phasenverschiebung zwischen Ausgängen A und B	90° elektrisch
Nullindex	Ein Impuls pro mechanischer Umdrehung, als Referenz verwendbar
Maximale Kabellänge	100 m für Version 5V TTL, 300 m für Version 10...30V HTL
Mindestabstand zu Störquellen	20 cm
Elektrischer Anschluss	Stecker ifm1000.xx / ifm1001.xx (5-polig) oder Kabel ifm1013.xx (13 Adern)
Montage	Verschraubung auf Befestigungsflansch; Verwenden Sie eine flexible Kupplung (Faltenbalg oder elastische Scheibe)
Montagehinweise	Vermeiden Sie Stöße auf die Welle; verwenden Sie kein Werkzeug auf der Welle
Empfohlenes Montagezubehör	Befestigungsflansch E60035
Verwendung	Umwandlung von Drehbewegungen in Impulsfolgen für lineare/winkelförmige Wegmessung und Positionsbestimmung
Wartung	Keine besondere Wartung; vermeiden Sie Stöße und übermäßige mechanische Belastungen
Sicherheit	Anlage vor Anschluss oder Trennung spannungsfrei schalten
Schirmung	Geflochtene Schirmung mit Gehäuse des Gebers verbunden
Reparierbarkeit	Keine spezifizierten Ersatzteile; bei Defekt wenden Sie sich an den IFM-Kundendienst

Häufig gestellte Fragen - RV6028 IFM

Wie schließe ich den Inkrementalgeber IFM RV6028 an?

Konsultieren Sie den Anschlussplan in der Anleitung. Verwenden Sie den Stecker ifm1000.xx oder ifm1001.xx (5-polig) oder das Kabel ifm1013.xx (13 Adern). Schalten Sie die Anlage vor jeder Verbindung spannungsfrei.

Was ist der Unterschied zwischen den Versionen 5V TTL und HTL?

Die Version 5V TTL arbeitet mit 5 V und bietet kurzschlussgeschützte Ausgänge gegen 0 V. Die Version HTL 10...30 V unterstützt eine Spannung von 10 bis 30 V und ihre Ausgänge sind gegen 0 V und L+ geschützt (max. 1 Minute). Die maximale Kabellänge beträgt 100 m für TTL und 300 m für HTL.

Wie schütze ich den Geber vor Kurzschlüssen?

Die Ausgänge sind intern geschützt. Für die Version 5V TTL gegen 0 V; für die Version HTL gegen 0 V und L+ (max. 1 Minute). Stellen Sie sicher, dass unbenutzte Drähte isoliert sind, um Kurzschlüsse zu vermeiden.

Was bedeuten die Signale A, B und Index 0?

Die Signale A und B sind um 90° phasenverschobene Impulszüge, die die Drehrichtung bestimmen. Index 0 ist ein einzelner Impuls pro mechanischer Umdrehung, der als Referenz für die absolute Position verwendet wird.

Wie montiere ich den Geber richtig?

Schrauben Sie den Geber auf einen Befestigungsflansch (empfohlen: E60035). Verbinden Sie die Welle über eine flexible Kupplung (Faltenbalg oder elastische Scheibe) zum Ausgleich von Versatz. Vermeiden Sie Stöße auf die Welle und verwenden Sie kein Werkzeug wie eine Feile.

Welche maximale Kabellänge ist zulässig?

Für die Version 5V TTL: 100 m. Für die Version HTL 10...30V: 300 m. Verwenden Sie geschirmte Kabel, die mindestens 20 cm von Störquellen entfernt installiert sind.

Was tun, wenn die Welle beschädigt ist?

Die Welle darf keinen Stößen ausgesetzt oder gefeilt werden. Bei Beschädigung kann der Geber zerstört werden. Wenden Sie sich an den IFM-Kundendienst für einen Ersatz.

Wie bestimme ich die Drehrichtung mit dem Geber?

Die Drehrichtung wird durch die 90°-Phasenverschiebung zwischen den Ausgängen A und B bestimmt. Ein elektronisches Modul analysiert die Reihenfolge der Impulse, um die Richtung abzuleiten.

Kann ich ein Standardkabel für den Anschluss verwenden?

Es wird empfohlen, das spezifische Kabel ifm1013.xx (13 Adern) oder die passenden Stecker zu verwenden. Die Kabel müssen geschirmt und fern von Störquellen installiert sein (Mindestabstand 20 cm).

Wo finde ich Zubehör wie den Befestigungsflansch?

Zubehör wie der Befestigungsflansch E60035 ist auf der IFM-Website erhältlich: www.ifm.com. Dort finden Sie das Datenblatt und andere Dokumente.

BEDIENUNGSANLEITUNG RV6028 IFM

Inkrementaler Drehgeber RV

Incremental encoder RV

Bestimmungsgemäße Verwendung

Der Drehgeber wandelt Drehbewegungen in Impulsfolgen. Mit ihnen lassen sich Wegstrecken und Winkelbewegungen messen und Positionen bestimmen.

Elektrischer Anschluss

Schalten Sie die Anlage spannungsfrei bevor Sie Kabel- oder Steckverbindungen verbinden oder lösen!

Nicht verwendete Anschlussadern müssen isoliert werden, um Kurz- und Querschlüssen zu vermeiden.

Kurzschlussschutz

5 V TTL Version: Ausgänge kurzschlussfest gegen 0V 10...30 V HTL Version: Ausgänge kurzschlussfest gegen 0V und L+ maximal 1 Minute

Standardanschlussbelegungen:

	Flanschstecker 5polig	ifm1000.xx ifm	1001.xx
L+ 2 9 12
L+ Sensor - 5 2
0V 1 12 10
0V Sensor	-	10 11
A	3	1	5
A neg.	- 2 6
B	4	3	8
B neg.	- 4 1
0-Index	5 6 3
0-Index neg.	- 7 4
Störung neg.	-	-	7
frei	-	-	9
frei	-	-	-
Schirm	Gehäuse	11	Gehäuse
	ifm1013.xx Kabel13adrig
L+ 1 braun/grün
L+ Sensor - blau
OV 6 weiß/grün
OV Sensor - weiß
A 2 braun
A neg. - grün
B	4	grau
B neg.	-	rosa
O-Index	5	rot
O-Index neg.	-	schwarz
Störung neg.	-	violett
frei	-	-
frei	- gelb
Schirm	3	Gehäuse

Die Anschlussbelegung finden Sie zusätzlich auf der Gehäusekappe. Bei Abweichungen muss der Anschluss gemäß des Aufklebers auf der Gehäusekappe vorgenommen werden.

Die Anschlüsse L+ (Sensor) und 0V (Sensor) sind intern mit der Versorgungsspannung verbunden. Bei Verwendung von Folgeelektroniken, die die Versorgungsspannung nachregeln, können diese Anschlüsse als Prüfleitungen verwendet werden. Bei Nichtverwendung sind diese Anschlüsse mit der Versorgungsspannung zu verbinden oder zu isolieren.

Der elektrische Anschluss erfolgt je nach Ausführung über die Anschlussleitung oder separat erhältlichen Anschlussleitungen.

Bei Verwendung von geeigneten Verbindungsleitungen beträgt die maximale Leitungslänge für die 5 V TTL Version 100 m und für die 10...30 V HTL Version 300 m.

Die Anschlussleitungen sind getrennt von Störquellen zu verlegen, der Mindestabstand beträgt 20 cm.

Das Schirmgeflecht in der Anschlussleitung ist mit dem Gebergehäuse verbunden.

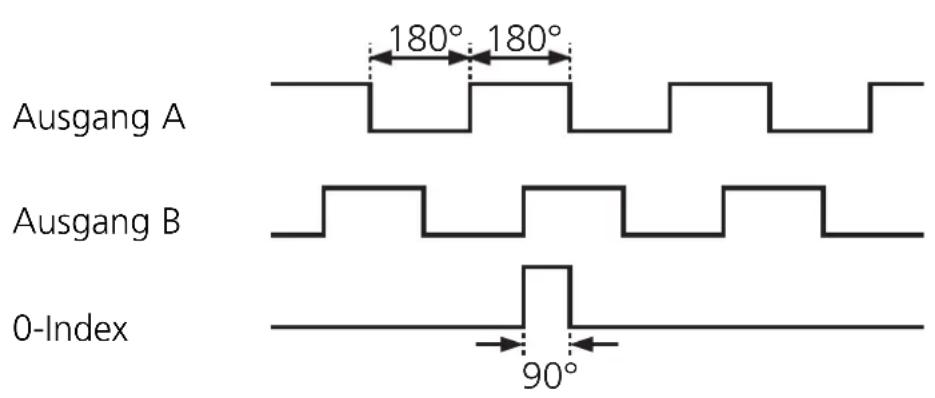

Ausgangssignale

Der Drehgeber gibt an den Ausgangsstufen digitale Impulsfolgen aus. Die Ausgänge A und B sind elektrisch um 90° versetzt, dadurch kann in der Folgeelektronik die Drehrichtung ausgewertet werden.

Der verknüpfte Nullindex wird in einer mechanischen Umdrehung der Welle einmalig ausgegeben. Bei Spannungsausfall kann er als Referenzpunkt innerhalb einer Umdrehung genutzt werden. Die invertierten Ausgangssignale werden für Folgeelektroniken mit Spannungsdifferenzeingang benötigt, um Störgrößen heraus zu filtern.

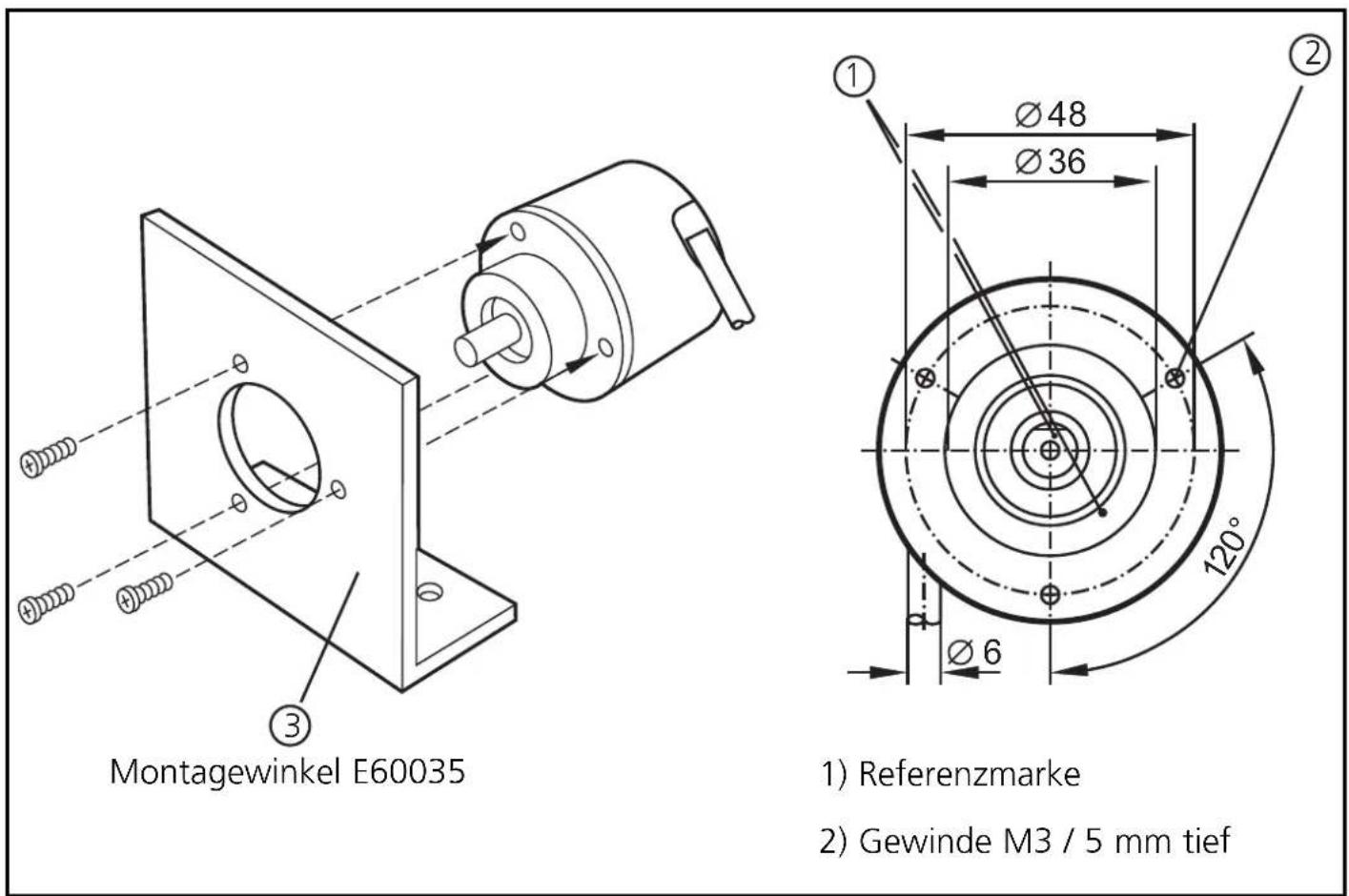

Montage

Nicht auf die Welle schlagen; Welle nicht mit Feile oder ähnlich-chem Werkzeug behandeln: Zerstörungsgefahr!

Der Drehgeber kann mittels Schrauben an den Montagewinkel befestigt werden. Die Wellenverbindung sollte über eine flexible Balgen- oder Federscheibenkupplung erfolgen, um Wellenversätze auszugleichen und den Geber gegen Beschädigungen zu schützen.

Lineare Bewegungen können mittels Messrad oder Ritzel und Zahnstange in eine Drehbewegung umgesetzt werden. Bei der Montage sind die maximal zulässigen Wellenbelastungen des Drehgebers zu berücksichtigen.

Die Montage des Befestigungswinkels auf ein federndes Unterteil schützt den Drehgeber vor zu starken Beanspruchungen durch Materialunebenheiten.

1) Referenzmarke
2) Gewinde M3 / 5 mm tief

Datenblatt, weitere Unterlagen und passendes Zubehör finden Sie im Internet unter www.ifm.com.
