Type de produit	Codeur incrémental
Marque	IFM
Modèle	RB6013
Tension d'alimentation	5 V (version TTL) ou 10...30 V (version HTL)
Nombre de pas (impulsions par tour)	Selon étiquette
Fréquence d'impulsions max	300 kHz (version 5 V) / 160 kHz (version 10...30 V)
Vitesse de rotation maxi mécanique	10 000 tr/min
Vitesse de rotation maxi électrique	(fréquence d'impulsions en Hz / nombre de pas) × 60 tr/min
Signaux de sortie	Version 5 V : TTL, 20 mA ; Version 10...30 V : HTL, 50 mA, protégée contre les courts-circuits
Longueur maxi de câble	100 m (version 5 V) / 200 m (version 10...30 V)
Protection	Boîtier blindé, raccordement du blindage à la terre
Montage	Utiliser un accouplement flexible ; éviter les chocs sur l'arbre ; fixer sur base à ressort pour mesure avec pignon
Raccordement électrique	Mettre hors tension avant branchement/débranchement ; suivre schéma sur boîtier
Certificat	No. U8V 10 08 70596 006
Entretien	Ne pas nettoyer avec des outils tranchants ; éviter les coups sur l'arbre
Sécurité	Débrancher l'alimentation avant toute intervention
Pièces détachées / réparabilité	Contacter le service après-vente IFM
Informations générales	Notice disponible gratuitement au format PDF sur notice-facile.com

FOIRE AUX QUESTIONS - RB6013 IFM

Comment installer le codeur incrémental RB6013 ?

Mettez l'installation hors tension. Fixez le codeur à l'aide d'un accouplement flexible sur l'arbre moteur pour éviter d'endommager les roulements. Pour les mesures linéaires avec pignon et crémaillère, montez le flasque de fixation sur une base à ressort.

Quel type de câble utiliser pour le raccordement ?

Utilisez un câble blindé. La longueur maximale est de 100 m pour la version 5 V et de 200 m pour la version 10...30 V. Installez le câble à au moins 0,2 m des sources parasites.

Quelle est la différence entre les versions 5 V et 10...30 V ?

La version 5 V fournit une sortie TTL (20 mA) avec une fréquence d'impulsions max de 300 kHz. La version 10...30 V fournit une sortie HTL (50 mA, protégée contre les courts-circuits) avec une fréquence max de 160 kHz.

Comment raccorder électriquement le codeur ?

Mettez l'installation hors tension. Raccordez l'appareil selon le schéma de branchement indiqué sur le boîtier. Reliez le boîtier du codeur, le connecteur et l'électronique via le blindage à la terre.

Que faire si le codeur ne fonctionne pas correctement ?

Vérifiez la tension d'alimentation et les connexions. Assurez-vous que la vitesse de rotation ne dépasse pas la valeur maxi électrique calculée. Contrôlez l'absence de chocs mécaniques sur l'arbre.

Quelle est la vitesse de rotation maximale ?

La vitesse mécanique maxi est de 10 000 tr/min. La vitesse électrique maxi se calcule par : (fréquence d'impulsions en Hz / nombre de pas) × 60.

Comment nettoyer le codeur RB6013 ?

Nettoyez l'appareil avec un chiffon sec. N'utilisez pas d'outils tranchants ou de lime pour éviter de détruire l'appareil. Évitez les coups sur l'arbre.

Puis-je utiliser une rallonge de câble ?

Oui, avec un câble blindé. Respectez la longueur maximale totale : 100 m pour version 5 V, 200 m pour version 10...30 V. Éloignez le câble des sources parasites (distance min. 0,2 m).

Comment interpréter les signaux de sortie ?

Le codeur délivre deux signaux décalés de 90° (sortie A et B) et un signal index tous les tours. Les sorties sont TTL (5 V) ou HTL (10...30 V) selon la version.

Où trouver la notice complète du RB6013 ?

La notice complète est disponible gratuitement en PDF sur notice-facile.com. Vous pouvez également demander une traduction par email.

MODE D'EMPLOI RB6013 IFM

Montageanleitung installation instructions notice de montage

efector400®

Inkrementaler

Drehgeber RB

Incremental

encoder RB

Codeur

incrémental RB

Fonctionnement et caractéristiques

Le codeur convertit le mouvement de rotation en séquences d'impulsions. Il permet la mesure de déplacements linéaires et de mouvements angulaires et la détection de positions.

• Tension d'alimentation et nombre de pas (impulsions par tour) selon l'étiquette
• Fréquence d'impulsions 300 kHz (version 5 V) ou 160 kHz (version 10...30 V) • Vitesse de rotation maxi mécanique: 10.000 tr / mn
• Vitesse de rotation maxi électrique (en tr/mn): (f_ / Z) * 60 ( f_ = fréquence d'impulsions du codeur ou fréquence d'entrée maxi du module électronique en Hz; Z = name de pas )

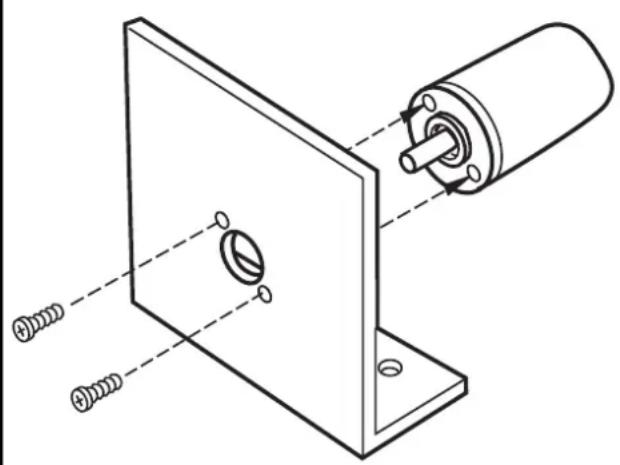

Montage

Mettre l'installation hors tension. Ne pas mettre en marche le moteur lors du montage.

Monter un accouplement flexible entre le codeur et le moteur afin d'empêcher que l'arbre ou les roulements soient endommagés.

En cas de mesure de déplacement avec un pignon et une crémallière monter le flasque de fixation sur une base à ressort. En cas de mesure de déplacement avec une roue de mesure fixer le codeur et la roue de mesure sur le bout d'un bras monté de manière flexible.

Eviter les coups sur l'arbre; ne pas utiliser une lime ou un outil similaire: l'appareil risque d'être détruit.

Raccordement électrique

Mettre l'installation hors tension avant le raccordement ou le débranchement du câble ou connecteur!

Raccorder l'appareil selon le branchement indiqué sur le boîtier.

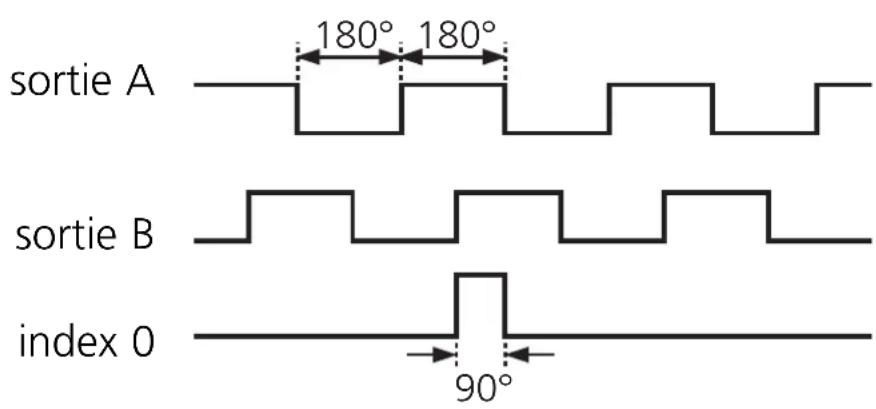

Signaux de sortie:

version 5 V: sortie TTL, 20 mA

version 10...30 V: sortie HTL, 50 mA, protégée contre les courts-circuits

Extension par câble blindé; longueur max. 100 m (version 5 V), 200 m (version 10...30 V); installer séparément des sources parasites (distance min. env. 0,2 m). Relier le boîtier du codeur, le connecteur / le bornier et l'électronique d'exploitation via le blindage et relier à la terre.
