RB6013 - Digitaler Decoder IFM - Kostenlose Bedienungsanleitung

Produkttyp	Inkrementalgeber
Marke	IFM
Modell	RB6013
Versorgungsspannung	5 V (TTL-Version) oder 10...30 V (HTL-Version)
Anzahl der Schritte (Impulse pro Umdrehung)	Laut Etikett
Maximale Impulsfrequenz	300 kHz (5-V-Version) / 160 kHz (10...30-V-Version)
Maximale mechanische Drehzahl	10.000 U/min
Maximale elektrische Drehzahl	(Impulsfrequenz in Hz / Anzahl der Schritte) × 60 U/min
Ausgangssignale	5-V-Version: TTL, 20 mA; 10...30-V-Version: HTL, 50 mA, kurzschlussgeschützt
Maximale Kabellänge	100 m (5-V-Version) / 200 m (10...30-V-Version)
Schutz	Geschirmtes Gehäuse, Schirmanschluss an Erde
Montage	Flexible Kupplung verwenden; Stöße auf die Welle vermeiden; bei Messung mit Zahnrad auf Federbasis montieren
Elektrischer Anschluss	Vor Anschluss/Trennung spannungsfrei schalten; Schaltbild am Gehäuse beachten
Zertifikat	Nr. U8V 10 08 70596 006
Wartung	Nicht mit scharfen Werkzeugen reinigen; Schläge auf die Welle vermeiden
Sicherheit	Vor jedem Eingriff Netzstrom trennen
Ersatzteile / Reparierbarkeit	IFM-Kundendienst kontaktieren
Allgemeine Informationen	Anleitung kostenlos als PDF auf notice-facile.com erhältlich

Häufig gestellte Fragen - RB6013 IFM

Wie installiere ich den Inkrementalgeber RB6013?

Schalten Sie die Anlage spannungsfrei. Befestigen Sie den Geber mit einer flexiblen Kupplung auf der Motorwelle, um Lagerschäden zu vermeiden. Für lineare Messungen mit Zahnrad und Zahnstange montieren Sie den Befestigungsflansch auf einer Federbasis.

Welches Kabel für den Anschluss verwenden?

Verwenden Sie ein geschirmtes Kabel. Die maximale Länge beträgt 100 m für die 5-V-Version und 200 m für die 10...30-V-Version. Verlegen Sie das Kabel mindestens 0,2 m von Störquellen entfernt.

Was ist der Unterschied zwischen den Versionen 5 V und 10...30 V?

Die 5-V-Version liefert einen TTL-Ausgang (20 mA) mit einer maximalen Impulsfrequenz von 300 kHz. Die 10...30-V-Version liefert einen HTL-Ausgang (50 mA, kurzschlussgeschützt) mit einer maximalen Frequenz von 160 kHz.

Wie wird der Geber elektrisch angeschlossen?

Schalten Sie die Anlage spannungsfrei. Schließen Sie das Gerät gemäß dem am Gehäuse angegebenen Anschlussplan an. Verbinden Sie das Gebergehäuse, den Stecker und die Elektronik über die Schirmung mit der Erde.

Was tun, wenn der Geber nicht ordnungsgemäß funktioniert?

Überprüfen Sie die Versorgungsspannung und die Anschlüsse. Stellen Sie sicher, dass die Drehzahl den berechneten maximalen elektrischen Wert nicht überschreitet. Prüfen Sie, ob mechanische Stöße auf die Welle ausgeschlossen sind.

Was ist die maximale Drehzahl?

Die maximale mechanische Drehzahl beträgt 10.000 U/min. Die maximale elektrische Drehzahl berechnet sich aus: (Impulsfrequenz in Hz / Anzahl der Schritte) × 60.

Wie reinige ich den Geber RB6013?

Reinigen Sie das Gerät mit einem trockenen Tuch. Verwenden Sie keine scharfen Werkzeuge oder Feilen, um das Gerät nicht zu beschädigen. Vermeiden Sie Schläge auf die Welle.

Kann ich ein Verlängerungskabel verwenden?

Ja, mit einem geschirmten Kabel. Beachten Sie die maximale Gesamtlänge: 100 m für 5-V-Version, 200 m für 10...30-V-Version. Halten Sie das Kabel von Störquellen fern (Mindestabstand 0,2 m).

Wie werden die Ausgangssignale interpretiert?

Der Geber liefert zwei um 90° phasenverschobene Signale (Ausgang A und B) und ein Indexsignal pro Umdrehung. Die Ausgänge sind je nach Version TTL (5 V) oder HTL (10...30 V).

Wo finde ich die vollständige Anleitung des RB6013?

Die vollständige Anleitung ist kostenlos als PDF auf notice-facile.com erhältlich. Sie können auch eine Übersetzung per E-Mail anfordern.

BEDIENUNGSANLEITUNG RB6013 IFM

Bestimmungsgemäße Verwendung

Der Drehgeber wandelt Drehbewegungen in Impulsfolgen. Mit ihnen lassen sich Wegstrecken und Winkelbewegungen messen und Positionen bestimmen.

• Versorgungsspannung und Strichzahl (Impulse pro Umdrehung/“pulses”) laut Typenschild
• Impulsfrequenz 300 kHz (5 V Version) und 160 kHz (10...30 V Version)
  • Max. Drehzahl mechanisch: 10 000 U / min
  • Max. Drehzahl elektrisch (in U / min): (f_max / Z) * 60

(f_max = Impulsfrequenz des Drehgebers oder max. Eingangsfrequenz der Folgeelektronik in Hz; Z = Strichzahl)

- Ausgänge kurzschlussfest gegen U_N und U_P<60 s

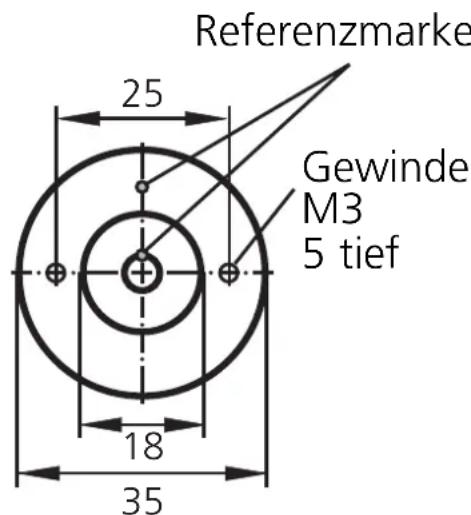

Montage

Schalten Sie die Anlage spannungsfrei. Der Antrieb darf während der Montage nicht in Betrieb gesetzt werden.

Drehgeber und Antrieb sollten durch eine flexible Kupplung verbunden werden, um Wellen- und Lagerschäden zu vermeiden.

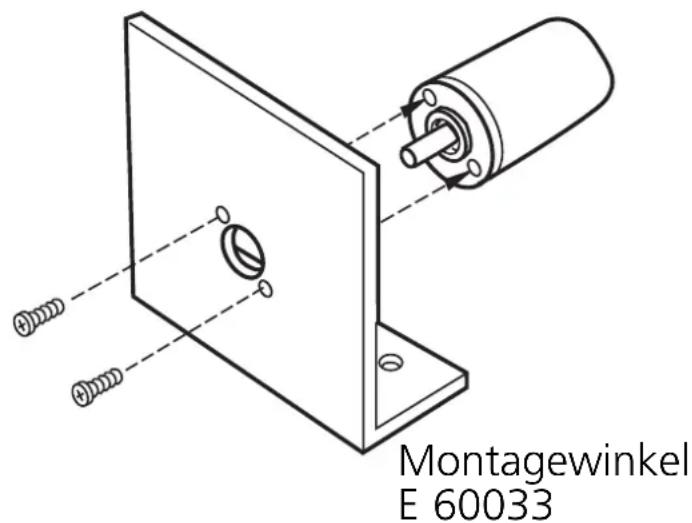

Bei Wegmessung mit Ritzel und Zahnstange sollte der Befestigungswinkel auf ein federndes Unterteil montiert werden. Bei Wegmessung mit Messrad sollten Drehgeber und Messrad am Ende eines flexiblen gelagerten Hebels montiert werden.

Nicht auf die Welle schlagen; Welle nicht mit Feile oder ähnlich-chem Werkzeug behandeln: Zerstörungsgefahr!

Elektrischer Anschluss

Schalten Sie die Anlage spannungsfrei bevor Sie Kabel- oder Steckerverbindungen verbinden oder lösen!

Schließen Sie das Gerät gemäß der Anschlussbelegung auf der Gehäusekappe an.

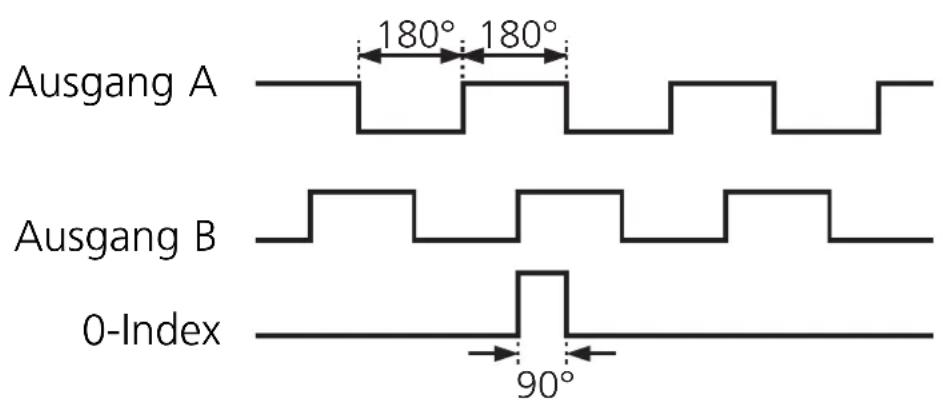

Ausgangssignale:

5 V Version: TTL-Ausgang, 20 mA

10...30 V Version: HTL-Ausgang, 50 mA, kurzschlussfest

Verlängerung mit abgeschirmtem Verlängerungskabel; max. Länge 100 m (5 V Version); 200 m (10...30 V Version).

Getrennt von Störquellen verlegen (Mindestabstand ca. 0,2 m). Gehäuse von Drehgeber, Verbindungsstecker / Klemmkasten und Auswerteelektronik über den Schirm miteinander verbinden und erden.
