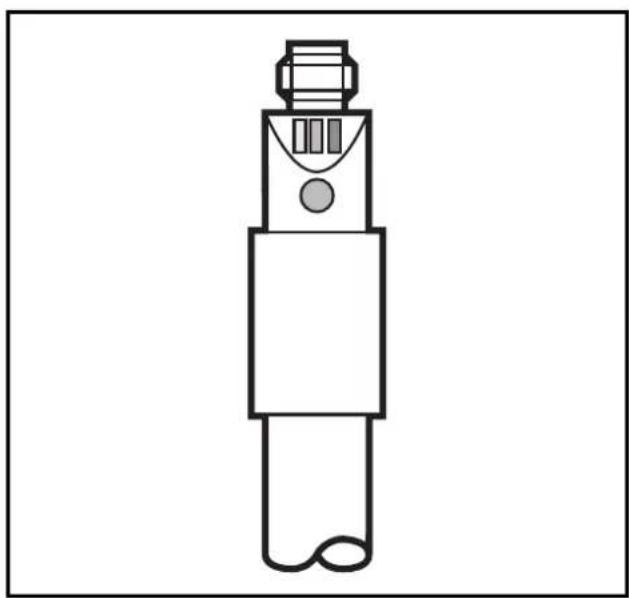

Type de produit	Détecteur de niveau capacitif
Marque	IFM
Modèle	LI5044
Longueur de la sonde	737 mm
Diamètre de la sonde	21,3 mm
Raccord électrique	M12x1
Poids approximatif	0,15 kg
Tension d'alimentation	10...36 V DC
Consommation électrique	< 13 mA (sous 24 V DC)
Courant de sortie max.	250 mA
Fréquence de commutation	5 Hz
Protections électriques	Courts-circuits, inversion de polarité, surcharges
Indice de protection	IP 67, II
Matériau du boîtier	PP (polypropylène), TPE/V
Matériau en contact avec le fluide	PP (polypropylène)
Température du fluide admissible	0...+55 °C
Température ambiante	0...+80 °C
Pression max. de la cuve (avec accessoire)	0,5 bar
Zone active de détection	25 mm radiale
Fonctions principales	Détection de niveau de fluides conducteurs ou non, sortie N.O./N.F., programmation par bouton-poussoir, réglages vide/plein, blocage des réglages
Entretien et nettoyage	Nettoyage de la sonde possible ; effectuer un nouveau réglage après nettoyage si nécessaire
Accessoires recommandés	Accessoires de montage (réf. E43000 à E43006), tube isolant thermique (réf. E43100 à E43103)
Informations complémentaires	Notice disponible en français, allemand, anglais

FOIRE AUX QUESTIONS - LI5044 IFM

Quel type de fluides le LI5044 peut-il détecter ?

Le détecteur LI5044 peut détecter aussi bien les fluides électriquement conducteurs (ex. eau) que non-conducteurs (ex. huile). Il n'est pas adapté aux acides et aux alcalis.

Comment installer le détecteur LI5044 ?

Montez le détecteur verticalement par le haut dans la cuve. La longueur de montage (L3) doit être d'au moins 60 mm. Utilisez de préférence un accessoire de montage ifm (réf. E43000 à E43006). Respectez les distances minimales par rapport aux parois et aux autres détecteurs.

Comment effectuer le réglage initial du détecteur ?

Procédez d'abord au réglage vide : cuve vide, appuyez sur le bouton jusqu'à ce que la LED verte clignote (mode réglage), puis relâchez. Ensuite, effectuez le réglage plein : remplissez la cuve jusqu'à couvrir la zone active, appuyez sur le bouton jusqu'à clignotement rapide (2 Hz) et relâchez. L'appareil détermine automatiquement le seuil de commutation optimal.

Que signifient les différentes LED sur le LI5044 ?

LED verte fixe : appareil opérationnel. LED jaune fixe : sortie commutée (état passant). LEDs jaune et rouge clignotantes (2 Hz) : court-circuit en sortie. LED rouge fixe : contrôle de fonction (signal proche du seuil). LED rouge clignotante (2 Hz) : défaut interne ou erreur de réglage.

Comment verrouiller les réglages pour éviter une fausse manipulation ?

Appuyez sur le bouton-poussoir pendant 10 secondes. La LED verte clignote lentement puis rapidement, puis s'éteint. L'appareil est alors verrouillé. Pour déverrouiller, répétez la même opération (10 s) jusqu'à ce que toutes les LED s'éteignent brièvement.

Que faire en cas de message d'erreur (LED rouge clignotante) ?

Appuyez une fois sur le bouton-poussoir ou coupez puis rétablissez l'alimentation. Si l'erreur persiste, vérifiez les causes possibles : différence de signal trop faible entre vide et plein (ex. densité trop faible), ordre des réglages inversé, distance insuffisante entre fluide et zone active lors du réglage vide, ou défaut électronique. Corrigez et refaites les réglages.

Quelles sont les distances minimales entre plusieurs détecteurs LI5 ?

Pour l'eau ou émulsion lubrifiante dans une cuve métallique mise à la terre : 40 mm d'entraxe. Pour les huiles dans une cuve métallique mise à la terre : 100 mm. Dans une petite cuve plastique non mise à la terre : 200 mm. Pour les détecteurs de type LK, la distance minimale est de 60 mm d'entraxe.

Peut-on utiliser le LI5044 avec des fluides chauds ?

La température du fluide admissible pour le LI5044 est de 0 à +55 °C. Pour des fluides aqueux à plus de 35 °C, utilisez un tube isolant thermique (réf. E43100 à E43103). La température ambiante peut aller jusqu'à +80 °C.

Comment entretenir le détecteur LI5044 ?

Nettoyez la sonde si des dépôts se forment. Après nettoyage, il est conseillé d'effectuer un nouveau réglage vide suivi d'un réglage plein pour restaurer la précision de détection.

Quels accessoires sont disponibles pour le LI5044 ?

IFM propose des accessoires de montage (réf. E43000 à E43006) pour une installation sécurisée, ainsi que des tubes isolants thermiques (réf. E43100 à E43103) pour une utilisation avec des fluides chauds.

MODE D'EMPLOI LI5044 IFM

LI5

1. Fonctionnement et caractéristiques..... page 20
2. Montage...... page 21
3. Raccordement électrique..... page 22
4. Programmation..... page 23
5. Mise en service / Fonctionnement..... page 26
6. Données techniques....................... page 27

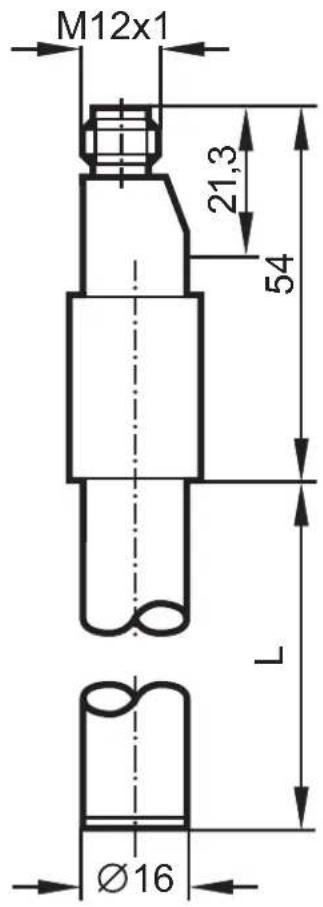

Dimensions

L = longueur du tube de la sonde [mm]

LI5041

LI5042

LI5043

LI5044

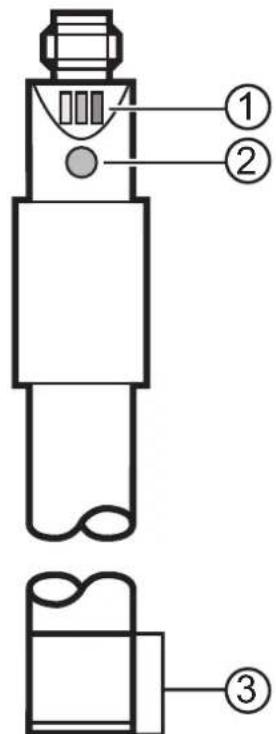

1	LEDs (grün, gelb, rot)	LED's(green, yellow, red)	LEDs(verte, jaune, rouge)
2	Programmiertaste Programming button Bouton-poussoir
3	Aktive Zone (25mm)mit radialer Erfassungs-charakteristik	active zone (25mm)with radial detectioncharacteristics	zone active (25mm)avec unecaractéristique dedétection radiale

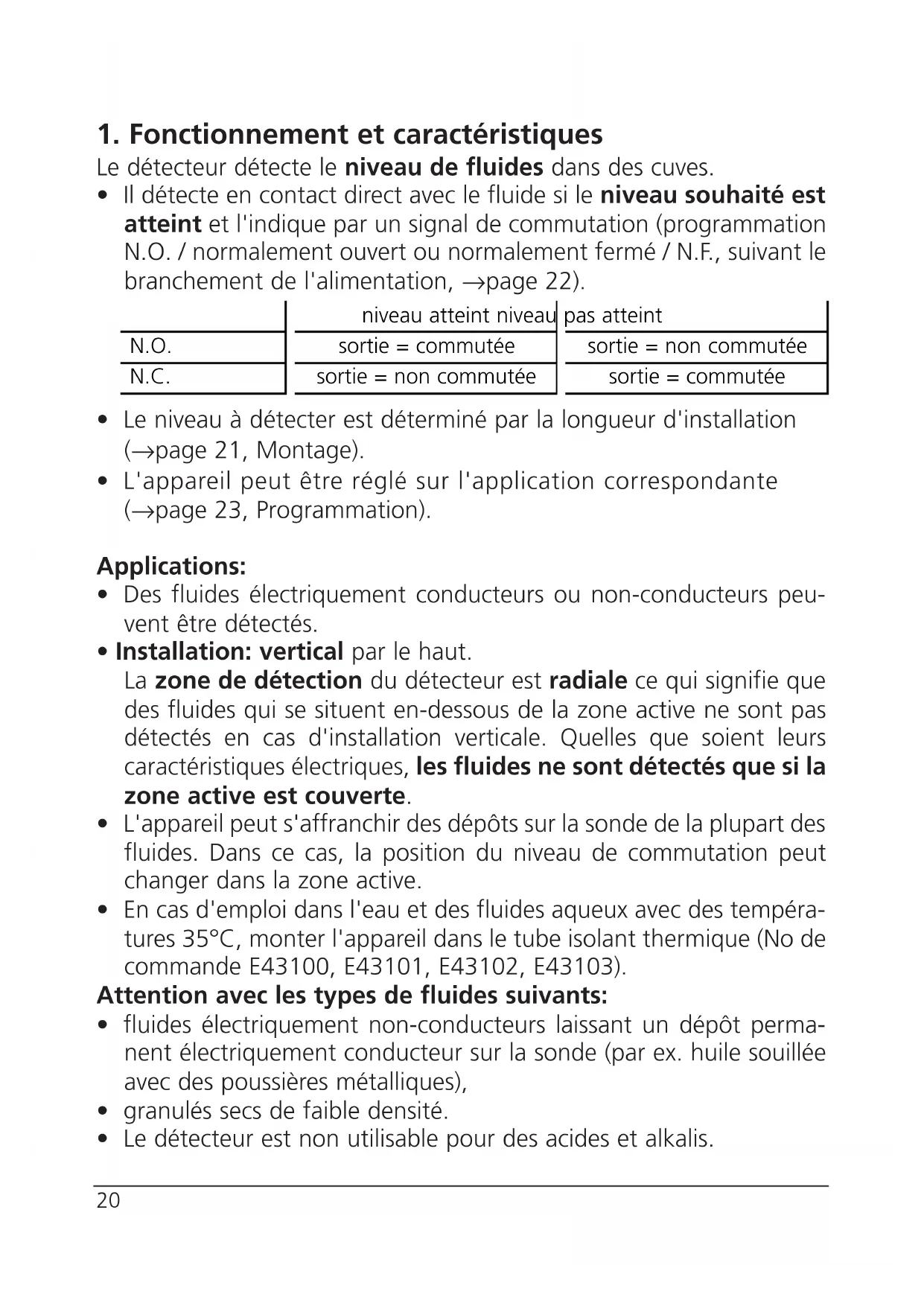

1. Fonctionnement et caractéristiques

Le détecteur détecte le niveau de fluides dans des cuves.

- Il détecte en contact direct avec le fluide si le niveau souhaité est atteint et l'indique par un signal de commutation (programmation N. O. / normalement ouvert ou normalement fermé / N. F., suivant le branchement de l'alimentation, →page 22).

	niveau atteint niveau	pas atteint
N.O.	sortie = commutée	sortie = non commutée
N.C.	sortie = non commutée	sortie = commutée

• Le niveau à détecter est déterminé par la longueur d'installation (→page 21, Montage).
• L'appareil peut être réglé sur l'application correspondante (→page 23, Programmation).

Applications:

• Des fluides électriquement conducteurs ou non-conducteurs peuvent être détectés.
• Installation : verticale par le haut.

La zone de détection du détecteur est radiale, ce qui signifie que des fluides qui se situent en-dessous de la zone active ne sont pas détectés en cas d'installation verticale. Quelles que soient leurs caractéristiques électriques, les fluides ne sont détectés que si la zone active est couverte.

• L'appareil peut s'affranchir des dépôts sur la sonde de la plupart des fluides. Dans ce cas, la position du niveau de commutation peut changer dans la zone active.
• En cas d'emploi dans l'eau et des fluides aqueux avec des températures de 35°C, monter l'appareil dans le tube isolant thermique (No de commande E43100, E43101, E43102, E43103).

Attention avec les types de fluides suivants:

• fluides électriquement non-conducteurs laissant un dépôt permanent électriquement conducteur sur la sonde (par ex. huile souillée avec des poussières métalliques),
• granulés secs de faible densité.
• Le détecteur est non utilisable pour des acides et alkalis.

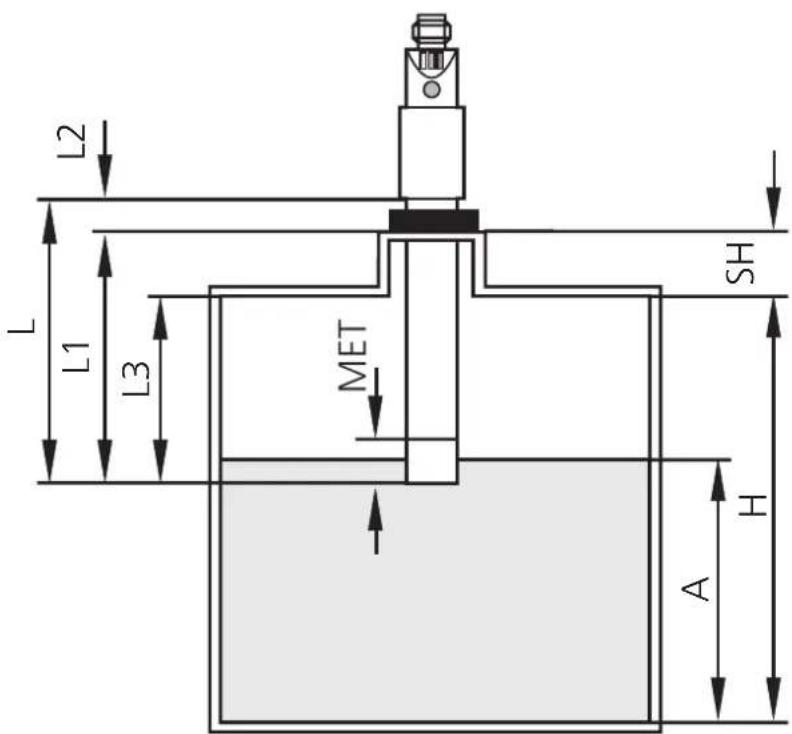

2. Montage

A = niveau de réponse

H = hauteur de la cuve

SH = hauteur du collet

L = longueur de la sonde

L1 = longueur d'installation

L2 = longueur extérieure

L3 = longueur de montage

MET = profondeur d'immersion maximale (= zone active 25mm)

Monter l'appareil verticalement par le haut dans la cuve.

Longueur de montage (L3) : min. 60MM.

Utiliser un accessoire de montage ifm (No de command. E43000 - E43006) pour un montage sûr et facile.

Pression max. du récipient si monté avec les accessoires de montage: 0,5bar.

• En cas de montage dans des cuves plastiques, monter l'appareil au milieu de la cuve, si possible.
• En cas de montage dans des cuves métalliques, la distance entre le détecteur et la paroi / le fond de la cuve doit être au minimum de 20mm.

- Si plusieurs appareils LI5 sont montés dans une cuve, des distances minimales doivent être respectées entre eux. Ces distances dépendent du fluide et de l'application correspondante.

Valeurs approximatives pour des fluides standard:

	Distance*
Eau / émulsion lubrifiante dans une cuve métallique mise à la terre	40 mm
Huiles dans une cuve métallique mise à la terre	100 mm
Eau, fluides aqueux et huiles dans une petite cuve plastique (non mise à la terre)	200mm

*Distance mesurée de l'entraxe d'une sonde à l'entraxe d'une autre sonde. Les valeurs approximatives se réfèrent à des conditions d'utilisation standard. Selon l'application, des distances plus grandes peuvent être nécessaires. Vous pouvez vérifier cela à l'aide d'un test de fonction réaliste (→«5. Mise en service / Fonctionnement»).

- Distance entre détecteurs type LI5xxx et LKxxxx : min. 60mm de l'entraxe d'une sonde à l'entraxe d'une autre sonde.

3. Raccordement électrique

L'appareil doit être monté par un électricien.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Mettre l'installation hors tension avant le raccordement.

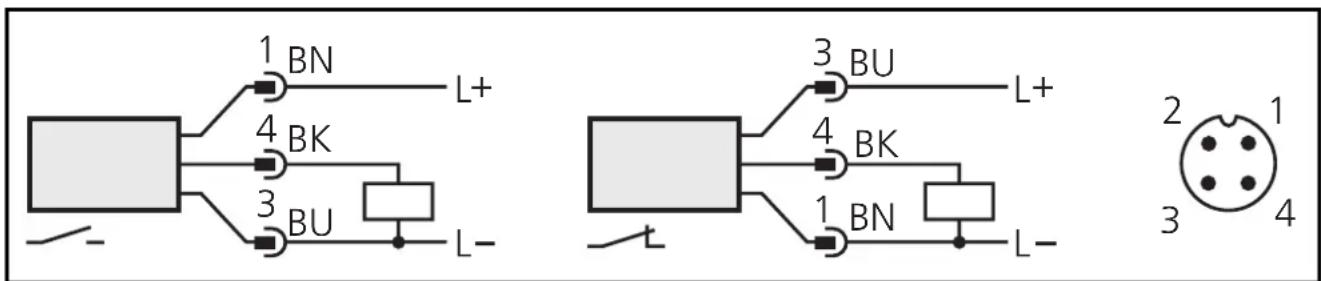

Schéma de branchement: (—N.O. / = N.F.)

Couleurs des fils conducteurs des connecteurs femelles ifm:

Après le montage, régler l'appareil sur la cuve vide (réglage vide).

1	Vider la cuve jusqu'à ce quele fluide soit éloigné d'au moins 20 mm de la zone active.
2		Appuyer sur lebouton de programmationjusqu'à ce que laLED verte clignote(= l'appareil est en mode de réglage)Après le réglage la LED verte est alluméecontinuellement (=l'appareil est en mode defonctionnement).*

Lorsque l'appareil est raccordé en NF, la LED jaune est également allumée après le réglage.

• Pendant le réglage vide, l'appareil détermine une valeur mesurée pour l'état vide,
• Il génère automatiquement une valeur hypothétique pour l'état plein (à partir de la valeur mesurée pour l'état vide et d'une différence de signal prédéfinie en usine).
• Ensuite, il met le seuil de commutation optimal entre les deux valeurs.

L'appareil est maintenant disponible.

Pour obtenir le réglage optimal de l'appareil pour votre application, il est recommandé d'effectuer un réglage plein en plus d'un réglage vide.

1	Remplir la cuvejusqu'à ce que la zone active soit couverte par le fluide.
2		Appuyer sur le bouton de programmation jusqu'à ce que laLED verte clignote rapidement.(= l'appareil est en mode de réglage)La LED clignote d'abord lentement (env. 1Hz),après 5 s elle clignote deux fois plus vite (env. 2Hz).
	ɔ ... 10 s	Après le réglage les LED verte et jaune sont allumées continuellement (= l'appareil est en mode de fonctionnement).*

Lorsque l'appareil est raccordé en NF, la LED jaune s'éteint après le réglage.

Il est recommandé d'effectuer en plus un réglage plein:

• Pendant le réglage plein, l'appareil adopte la valeur mesurée de l'état vide déterminée pendant le réglage vide,
• il détermine une valeur mesurée pour l'état plein et
• il met le seuil de commutation optimal entre les deux valeurs.

Vous pouvez répéter le réglage plein aussi souvent que souhaité. La valeur mémorisée pour l'état vide n'est pas effacée par le réglage plein.

En cas d'un nouveau réglage vide, les valeurs définies auparavant sont effacées/remplacées par les nouvelles valeurs déterminées.

De ce fait, effectuer d'abord toujours le réglage vide, ensuite le réglage plein.

Message d'erreur

Si le réglage n'est pas possible, la LED rouge clignote rapidement après la tentative de réglage (env. 2 Hz).

Pour effacer ce message d'erreur, appuyer sur le bouton-poussoir une fois ou mettre l'installation hors tension et de nouveau sous tension. Les valeurs de réglage précédentes restent inchangées.

Éliminer la cause de l'erreur et effectuer ensuite un nouveau réglage. Éviter des erreurs de manipulation éventuellement faites.

Causes possibles d'une erreur de réglage:

• La différence de signal entre l'état vide et l'état plein est trop faible (p. ex. réglage sur l'état vide et l'état plein sans le changement de niveau nécessaire; ou densité trop faible du fluide).
• Le changement de signal entre l'état vide et l'état plein est effectué dans le mauvais ordre (p. ex. réglage de l'état vide en état plein et ensuite le réglage de l'état plein en état vide).
• Erreur lors du réglage vide (par ex. distance entre le fluide et la zone active trop faible ou réglage vide effectué en contact direct avec un fluide électriquement conducteur (par ex. eau)).

Des défauts de l'appareil peuvent également perturber le réglage et causer un message d'erreur :

• Erreur électronique ou endommagement de l'appareil au niveau de la zone de détection.
• Erreur interne (ne peut être effacée qu'en mettant l'installation brièvement hors tension, reset hardware).

Blocage / déblocage

Les valeurs réglées mémorisées peut être verrouillée afin d'éviter une fausse programmation non intentionnelle : Appuyer sur le bouton-poussoir pendant 10s. La LED verte clignote lentement, puis après 5s rapidement. Dès qu'elle s'éteint de nouveau, l'appareil est verrouillé. Ensuite la LED verte est allumée, l'appareil est en mode de fonctionnement.

Pour déverrouiller, appuyer sur le bouton de programmation pendant 10s. Après 10s, toutes les LED s'éteignent brièvement, l'appareil est déverrouillé.

Appareil livré : non bloqué.

5. Mise en service / fonctionnement

Après le montage, le câblage et le réglage, vérifier le bon fonctionnement de l'appareil.

Vider et remplir la cuve et vérifier si l'appareil commute correctement et si les opérations sont correctement indiquées par les LED.

Affichage par LED :

LED verte allumée	l'appareil est opérationnel
LED yellow lights sortie de	commutation en état passant
LEDs jaune et rouge clignotentrapidement (env. 2Hz)	court-circuit sortie de commutation
LED rouge allumée	contrôle de fonction
LED rouge clignoterapidement (env. 2Hz)	défaut interne, erreur de réglage

Contrôle de fonction

La LED rouge n'indique aucun mauvais fonctionnement de l'appareil, elle indique que le signal interne se trouve près du seuil de commutation. 2 cas peuvent être distingués:

- Fonctionnement normal/fonctionnement sûr

La LED rouge est allumée temporairement si le niveau de la matière s'approche du niveau de réponse ou tombe en-dessous du niveau de réponse.

- Avertissement d'un mauvais fonctionnement possible

Si la LED rouge est allumée continuellement, les conditions de travail ne sont plus optimales.

En raison des dépôts de souillure sur la sonde, par exemple, le niveau de commutation peut avoir changé dans la zone active.

Vous pouvez prendre des mesures préventives afin d'éviter un mauvais fonctionnement. Effectuer par ex. un nouveau réglage ou nettoyer l'appareil.

6. Données techniques

Tension d'alimentation [V] .... 10 ... 36 DCCourant de sortie [mA] .... 250;Protection courts-circuits;Protection inversion de polarité / Protection surchargesChute de tension [V] .... < 2,5Consommation [mA] .... < 13 (24V DC)Fréquence de commutation [Hz] .... 5

Pression max. de la cuve [bar] .... 0,5(si monté avec les accessoires de montage)

Boîtier.... PP (polypropylène); TPE/VMatières en contact avec le fluide.... PP (polypropylène)Température ambiante [°C].... 0 ... +80Température du fluide [°C]- LI5041, LI5042.... 0 ... +65*- LI5043.... 0 ... +60*- LI5044.... 0 ... +55*Protection.... IP 67, IICEMCEI 1000-4-2 / EN 61000-4-2: décharge dans l'air / 8kV décharge au contactCEI 1000-4-3 / EN 61000-4-3:.... 10V/m, 80 ... 1000MHzCEI 1000-4-4 / EN 61000-4-4:.... 2kV pince de couplageCEI 1000-4-6 / EN 61000-4-6:.... 10;, 0,15 ... 80MHzCEI 255-5:.... 1kV

*En cas d'emploi dans l'eau et des fluides aqueux avec des températures de 35°C, monter l'appareil dans le tube isolant thermique.
