RV6147 - Décodeur numérique IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Codeur incrémental
Marque	IFM
Modèle	RV6147
Tension d'alimentation	5 V TTL ou 10…30 V HTL selon version
Type de sortie	Signaux numériques A, B, index zéro, sorties inversées
Protection des sorties	Contre courts-circuits (version TTL sur 0 V ; version HTL sur 0 V et L+)
Longueur maximale de câble	100 m (5 V TTL) / 300 m (10…30 V HTL)
Type de raccordement	Embase mâle 5 pôles ou câble 13 fils
Montage	Sur flasque de fixation avec accouplement flexible
Fonction principale	Conversion de mouvements de rotation en impulsions pour mesure de déplacement linéaire et angulaire
Dimensions (diamètre)	58 mm (estimation)
Dimensions (longueur)	50 mm (estimation)
Poids	200 g (estimation)
Affichage	Aucun
Entretien	Nettoyage extérieur avec chiffon sec ; éviter les chocs sur l’arbre
Sécurité	Mettre hors tension avant raccordement ; isoler les fils non utilisés
Pièces détachées	Câbles de raccordement et accouplements flexibles disponibles séparément
Réparabilité	Non réparable ; remplacer l’appareil en cas de défaut
Informations générales	Fiche technique et accessoires sur www.ifm.com

FOIRE AUX QUESTIONS - RV6147 IFM

Comment raccorder le codeur RV6147 ?

Mettez l'installation hors tension. Utilisez le schéma de branchement fourni sur le boîtier. Les fils non utilisés doivent être isolés. La longueur de câble ne doit pas dépasser 100 m (5 V TTL) ou 300 m (10...30 V HTL).

Quels sont les signaux de sortie du codeur ?

Le codeur fournit des signaux A et B déphasés de 90°, un index zéro par tour, ainsi que leurs signaux inversés pour la transmission différentielle.

Quelle est la tension d'alimentation ?

Deux versions : 5 V TTL ou 10...30 V HTL. Vérifiez l'étiquette de votre appareil.

Comment monter le codeur ?

Vissez le codeur sur un flasque de fixation et reliez l'arbre via un accouplement flexible pour compenser les déports. Évitez les chocs sur l'arbre.

Que faire en cas de dysfonctionnement ?

Vérifiez le câblage et l'alimentation. Si le problème persiste, l'appareil peut être défectueux et doit être remplacé.

Puis-je utiliser le codeur en extérieur ?

L'indice de protection n'est pas spécifié dans la notice. Généralement, ces codeurs sont conçus pour environnements industriels. Consultez la fiche technique.

Quelle est la longueur de câble maximale ?

Jusqu'à 100 m pour la version 5 V TTL et 300 m pour la version 10...30 V HTL, avec des câbles appropriés.

Comment nettoyer le codeur ?

Nettoyez l'extérieur avec un chiffon sec et doux. N'utilisez pas de solvants ni de jets d'eau.

Où trouver la fiche technique et les accessoires ?

Rendez-vous sur le site www.ifm.com et recherchez le modèle RV6147.

Le codeur dispose-t-il d'une protection contre les courts-circuits ?

Oui. Pour la version 5 V TTL, les sorties sont protégées contre les courts-circuits sur 0 V. Pour la version HTL, protégées sur 0 V et L+ (max 1 minute).

MODE D'EMPLOI RV6147 IFM

efector40

Inkrementaler

Drehgeber RV

Incremental

encoder RV

Codeur

incremental RV

Fonctionnement et caractéristiques

Le codeur convertit des mouvements de rotation en séquences d'impulsions permettant de mesurer des déplacements linéaires et des mouvements angulaires et de déterminer des positions.

Raccordement électrique

Mettez l'installation hors tension avant le raccordement ou le débranchement des câbles ou des connecteurs!

Les fils non utilisés doivent être isolés afin d'éviter des courts-circuits ou une connexion intermédiaire non autorisée entre deux fils conducteurs.

Protection contre les courts-circuits

Version 5 V TTL : sorties protégées contre les courts-circuits

sur 0 V

Version HTL 10...30 V : sorties protégées contre les courts-circuits

sur 0 V et L+ (max. 1 minute)

Branchement standard:

	embase môle 5 pôles	fm1000.xx ifm1001.xx
L+ 2 9 12
L+ capteur - 5 2
0V 1 12	10
0V capteur	-	10	11
A	3	1	5
A nég.	- 2 6
B	4	3	8
B nég.	- 4 1
index 0	5 6 3
index 0 nég.	- 7 4
défaut nég.	-	-	7
libre	-	-	9
libre	-	-	-
blindage	boîtier	11	boîtier

	ifm1013.xx cable 13 fils
L+ 1 brun/vert
L+ capteur - bleu
0V 6 blanc/vert
0V capteur - blanc
A	2	b
A nég. -	vert
B	4	gris
B nég.	-	rose
index 0	5	rouge
index 0 nég.	-	noir
défaut nég.	- violet
libre	-	-
libre	-	jaune
blindage	3	boîtier

Vous trouvez également le branchement sur le capot du boîtier. S'il existe un raccordement spécial, le codeur doit être branché comme indiqué sur l'étiquette du boîtier.

Les fils L+ (capteur) et 0 V (capteur) sont reliés en interne à la tension d'alimentation. Lorsque des modules électroniques régulant la tension d'alimentation sont utilisés, ces fils peuvent servir de fils de test. En cas de non-utilisation, ces fils doivent être reliés à la tension d'alimentation ou être isolés.

En fonction de la version, le raccordement électrique se fait par le câble ou par des câbles à se procurer séparément.

Lorsque des câbles appropriés sont utilisés, la longueur maximale du câble est de 100 m pour la version 5 V TTL et de 300 m pour la version 10...30 V HTL.

Les câbles doivent être installés séparément des sources parasites, la distance minimale étant de 20 cm.

Le blindage tressé dans le câble est relié au boîtier du codeur.

Signaux de sortie

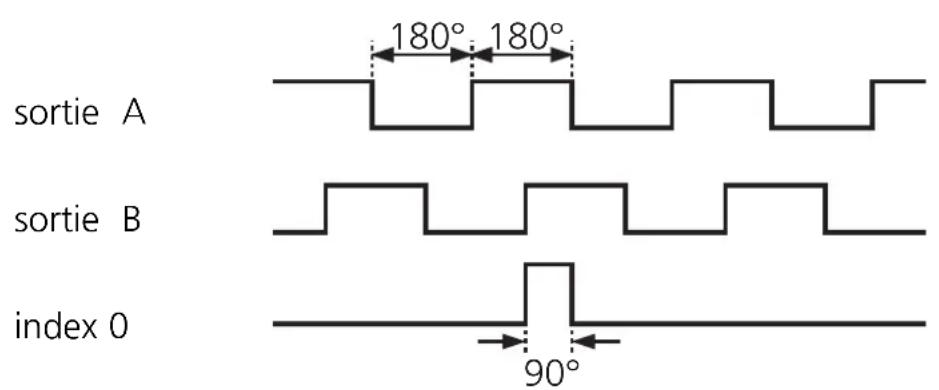

Le codeur fournit des séquences d'impulsions numériques sur les étages de sortie. Les sorties A et B sont électriquement déphasées de. De ce fait, le sens de rotation peut être évalué dans le module électronique.

L'index zéro combiné est fourni une seule fois dans un tour mécanique de l'arbre. En cas de coupure secteur, il peut être utilisé comme repère à l'intérieur d'un tour.

Les signaux de sortie inversés sont nécessaires pour des modules électroniques avec une entrée de tension différentielle pour filtrer des parasites.

Montage

Evitez les coups sur l'arbre, n'utilisez pas une lime ou un outil similaire sur l'arbre : l'appareil risque d'être détruit!

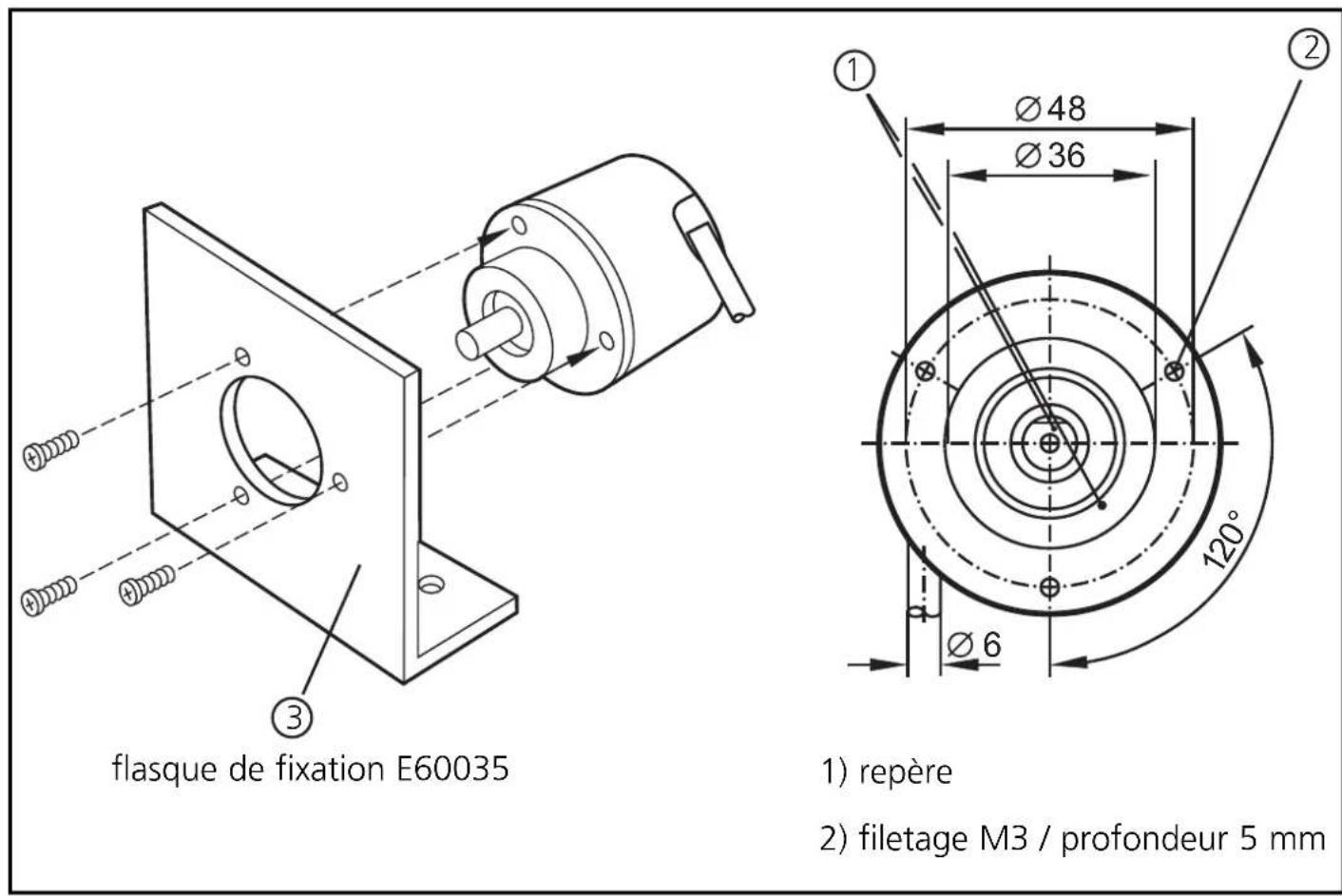

Le codeur peut être visser sur un flasque de fixation. L'arbre devrait être raccordé via un accouplement flexible à soufflet ou à rondelle élastique pour compenser les déports de l'arbre afin de protéger le codeur contre une détérioration.

Des déplacements linéaires peuvent être convertis en un mouvement de rotation avec une roue de mesure ou avec un pignon et une crémaillère. Lors du montage, les sollicitations maximales permises de l'arbre du codeur doivent être prises en considération.

Le montage du flanc de fixation sur une base à ressort protège le codeur contre des sollicitations trop fortes dues aux matières rugueuses.

Vous trouvez la fiche technique, d'autres documents et des accessoires appropriés sur notre site web à www.ifm.com.
