RV6147 - Digitaler Decoder IFM - Kostenlose Bedienungsanleitung

Produkttyp	Inkrementalencoder
Marke	IFM
Modell	RV6147
Versorgungsspannung	5 V TTL oder 10…30 V HTL (je nach Version)
Ausgangstyp	Digitale Signale A, B, Null-Index, invertierte Ausgänge
Ausgangsschutz	Kurzschlussfest (TTL-Version gegen 0 V; HTL-Version gegen 0 V und L+)
Maximale Kabellänge	100 m (5 V TTL) / 300 m (10…30 V HTL)
Anschlusstyp	5-poliger Stecker oder 13-adriges Kabel
Montage	Auf Befestigungsflansch mit flexibler Kupplung
Hauptfunktion	Umwandlung von Drehbewegungen in Impulse zur Messung von linearer und Winkelverschiebung
Abmessungen (Durchmesser)	58 mm (Schätzung)
Abmessungen (Länge)	50 mm (Schätzung)
Gewicht	200 g (Schätzung)
Anzeige	Keine
Wartung	Außenreinigung mit trockenem Tuch; Stöße auf die Welle vermeiden
Sicherheit	Vor dem Anschluss spannungsfrei schalten; nicht verwendete Adern isolieren
Ersatzteile	Anschlusskabel und flexible Kupplungen separat erhältlich
Reparaturfähigkeit	Nicht reparierbar; Gerät im Fehlerfall ersetzen
Allgemeine Informationen	Datenblatt und Zubehör auf www.ifm.com

Häufig gestellte Fragen - RV6147 IFM

Wie schließe ich den Inkrementalencoder RV6147 an?

Schalten Sie die Anlage spannungsfrei. Verwenden Sie den am Gehäuse angebrachten Anschlussplan. Nicht verwendete Adern müssen isoliert werden. Die Kabellänge darf 100 m (5 V TTL) oder 300 m (10...30 V HTL) nicht überschreiten.

Welche Ausgangssignale hat der Encoder?

Der Encoder liefert um 90° phasenverschobene A- und B-Signale, einen Null-Index pro Umdrehung sowie deren invertierte Signale für die differentielle Übertragung.

Wie hoch ist die Versorgungsspannung?

Zwei Versionen: 5 V TTL oder 10...30 V HTL. Überprüfen Sie das Etikett Ihres Geräts.

Wie montiere ich den Encoder?

Schrauben Sie den Encoder auf einen Befestigungsflansch und verbinden Sie die Welle über eine flexible Kupplung, um Versätze auszugleichen. Vermeiden Sie Stöße auf die Welle.

Was tun bei einer Fehlfunktion?

Überprüfen Sie die Verkabelung und die Stromversorgung. Wenn das Problem weiterhin besteht, kann das Gerät defekt sein und muss ersetzt werden.

Kann ich den Encoder im Außenbereich verwenden?

Die Schutzart ist in der Anleitung nicht angegeben. Im Allgemeinen sind diese Encoder für Industrieumgebungen ausgelegt. Konsultieren Sie das Datenblatt.

Was ist die maximale Kabellänge?

Bis zu 100 m für die 5-V-TTL-Version und 300 m für die 10...30-V-HTL-Version, mit geeigneten Kabeln.

Wie reinige ich den Encoder?

Reinigen Sie die Außenseite mit einem trockenen, weichen Tuch. Verwenden Sie keine Lösungsmittel oder Wasserstrahlen.

Wo finde ich das Datenblatt und das Zubehör?

Besuchen Sie die Website www.ifm.com und suchen Sie nach dem Modell RV6147.

Verfügt der Encoder über einen Kurzschlussschutz?

Ja. Für die 5-V-TTL-Version sind die Ausgänge gegen Kurzschluss auf 0 V geschützt. Für die HTL-Version auf 0 V und L+ (max. 1 Minute).

BEDIENUNGSANLEITUNG RV6147 IFM

Bestimmungsgemäß Verwendung

Der Drehgeber wandelt Drehbewegungen in Impulsfolgen. Mit ihren halten sich Wegstrecken und Winkelbewegungen messen und Positionen bestimmen.

Elektrischer Anschluss

Schalten Sie die Anlage spannungsfrei bevor Sie Kabel- oder Steckverbindungen verbinden oder losen!

Nicht verwendete Anschlussadern müssen isoliert werden, um Kurz- und Querschlüssen zu vermeiden.

Kurzschlusssschutz

5 V TTL Version: Ausgabe kurzschlussfest gegen 0V 10...30 V HTL Version: Ausgabe kurzschlussfest gegen 0V und L+ maximal 1 Minute

Standardanschlussbelegungen:

	Flanschstecker 5polig	ifm1000.xx	ifm 1001.xx
L+ 2 9 12
L+ Sensor - 5 2
0V 1 12 10
0V Sensor	-	10 11
A	3	1	5
A neg.	- 2 6
B	4	3	8
B neg.	- 4 1
0-Index	5 6 3
0-Index neg.	- 7 4
Störung neg.	-	-	7
frei	-	-	9
frei	-	-	-
Schirm	Gehäuse	11	Gehäuse

	ifm1013.xx Kabel13adrig
L+ 1 braun/grün
L+ Sensor - blau
0V 6 weiß/grün
0V Sensor - weiß
A 2 braun
A neg. - grün
B	4	grau
B neg.	-	rosa
0-Index	5	rot
0-Index neg.	-	schwarz
Störung neg.	-	violett
frei	-	-
frei	- gelb
Schirm	3	Gehäuse

Die Anschlussbelegung findsion Sie zusatzlich auf der Gehäusekappe. Bei Abweichungen muss der Anschluss gemäß des Aufklebers auf der Gehäusekappe vorgenommen werden.

Die Anschlüsse L+ (Sensor) und 0V (Sensor) sind intern mit der Versorgungsspannung verbunden. Bei Verwendung von Folgeelektroniken, die die Versorgungsspannung nachregeln, können diese Anschlüsse als Prüfleitungen verwendet werden. Bei Nichtverwendung sind diese Anschlüsse mit der Versorgungsspannung zu verbinden oder zu isolieren.

Der elektrische Anschluss erfolgt je nach Ausführung über die Anschlussleitung oder separat erhältlichen Anschlussleitungen.

Bei Verwendung von geeigneten Verbindungsleitungen beträgt die maximale Leitungslänge für die 5 V TTL Version 100 m und für die 10...30 V HTL Version 300 m.

Die Anschlussleitungen sind getrennt von Störquellen zu verlegen, der Mindestabstand beträgt 20 cm.

Das Schirmgeflecht in der Anschlussleitung ist mit dem Gebergehause verbunden.

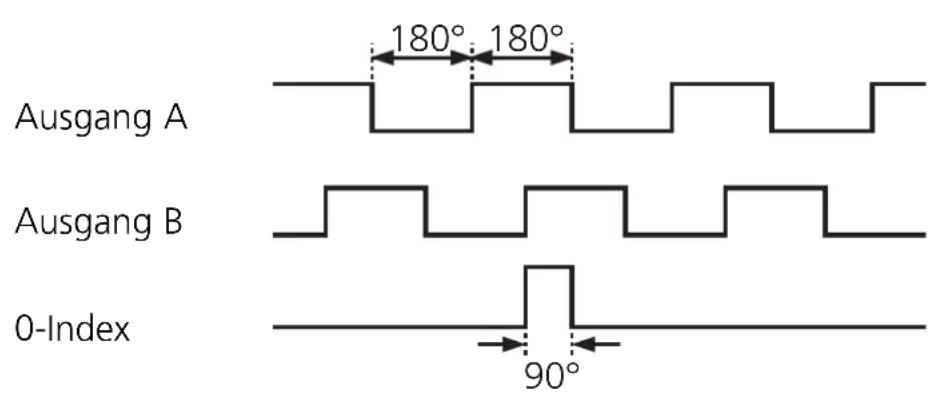

Ausgangssignale

Der Drehgeber gibt an den Ausgangsstufen digitale Impulsfolgen aus. Die Ausgänge A und B sind elektrisch um 90^ versetzt, dadurch kann in der Folgeelektronik die Drehrichtung ausgewertet werden.

Der verknüpfte Nullindex wird in einer mechanischen Umdrehung der Welle einmalig ausgegeben. Bei Spannungsausfall kann er als Referenzpunkt innerhalb einer Umdrehung genutzt werden. Die invertierten Ausgangssignale werden für Folgeelektroniken mit Spannungsdifferenzeingang benötigt, um Störgroßen Heraus zu filtern.

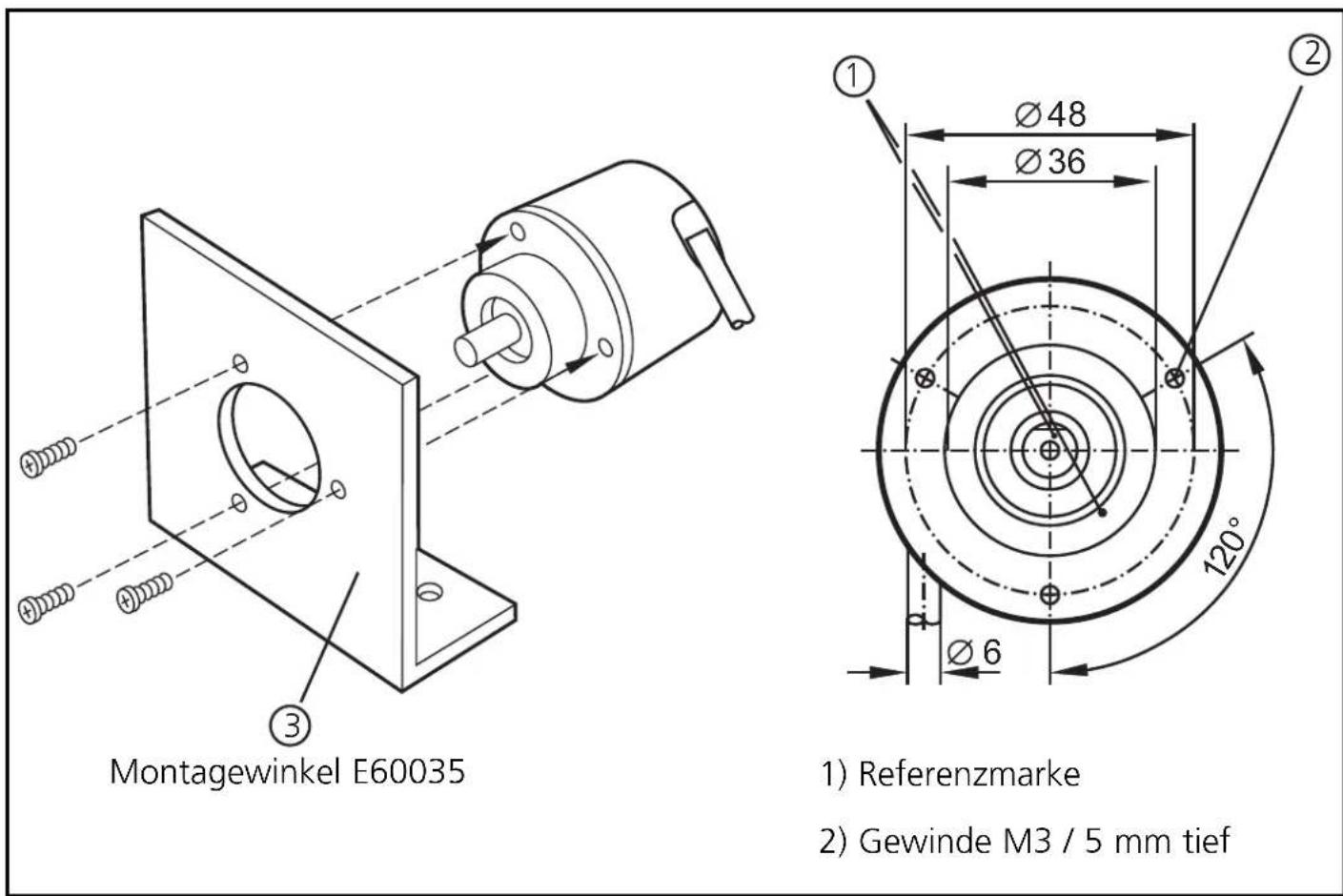

Montage

Nicht auf die Welle schlagen; Welle nicht mit Feile oder ähnlichem Werkzeug behandeln: Zerstörungsgefahr!

Der Drehgeber kann mittels Schrauben an den Montagewinkel befestigt werden. Die Wellenverbindung sollte über eine flexible Balgenoder Federscheibenkapplung erfolgen, um Wellensversätze auszugleichen und den Geber gegen Beschädigungen zu schützen.

Lineare Bewegungen konnen mittels Messrad oder Ritzel und Zahnstange in eine Drehbewegung umgesetzt werden. Bei der Montage sind die maximal zulässigen Wellenbelastungen des Drehgebers zu berücksichtigten.

Die Montage des Befestigungswinkels auf ein federndes Unterveri schützt den Drehgeber vor zu starken Beanspruchungen durch Materialunebenheiten.

Datumblatt, weitere Unterlagen und passendes Zubehör finden Sie im Internet unter www.ifm.com.
