OG5095 - Capteur photoélectrique IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur photoélectrique (barrage)
Marque	IFM
Modèle	OG5095
Série	efector200
Type de détection	À travers (émetteur/récepteur)
Portée maximale	20 m (valeur typique, voir étiquette)
Alimentation électrique	24 V DC (alimentation isolée, conforme UL 508)
Raccordement	3 fils (BN, BU, BK) ou connecteur
Sortie de commutation	Programmable (NO/NF) par câblage
Sortie diagnostique	10 mA maxi
Indications LED	Verte (prêt), jaune (sortie activée), rouge (erreur)
Réglage de sensibilité	Par bouton poussoir (objets statiques ou mobiles)
Mode de fonctionnement	Plug and play ou programmation manuelle
Protection électrique	Contre court-circuits et surcharges
Montage	Avec équerre de fixation
Nettoyage	Lentilles en plastique - nettoyer sans solvants
Consignes de sécurité	Débrancher avant raccordement
Bloquage/Débloquage	Appuyer 10 s sur le bouton
Normes	Conforme UL 508 (limited voltage)

FOIRE AUX QUESTIONS - OG5095 IFM

Comment régler la sensibilité du capteur OG5095 ?

Pour régler la sensibilité, appuyez environ 2 s sur le bouton poussoir jusqu'à ce que la LED rouge clignote. La cellule passe en mode programmation (LED jaune et verte clignotent alternativement). Suivez ensuite les étapes : mesurez avec l'objet puis sans objet (ou inversement) en appuyant une fois à chaque étape. Pour des objets mobiles, laissez passer au moins deux objets pendant chaque mesure d'environ 1 s.

Que signifient les différentes LED ?

La LED verte clignote : l'appareil est opérationnel. La LED jaune clignote : la sortie est commutée. La LED rouge clignote : erreur lors de la détection (mauvais réglage, encrassement). Les LED jaune + rouge clignotent alternativement : à 2 Hz = court-circuit, à 1 Hz = erreur interne.

Comment nettoyer les lentilles du capteur ?

Nettoyez les lentilles avec un chiffon doux et sec. N'utilisez jamais de solvants ou de produits abrasifs qui pourraient endommager le plastique des lentilles.

Quelle est la portée maximale du capteur OG5095 ?

La portée maximale dépend de l'application. La valeur typique est de 20 m. Vérifiez l'étiquette sur le capteur pour la portée exacte.

Comment raccorder électriquement le capteur ?

Mettez l'installation hors tension avant le raccordement. Connectez le fil brun (BN) à L+, le fil bleu (BU) à L- (alimentation 24 V DC). Le fil noir (BK) est la sortie de commutation. La fonction de sortie (NO/NF) est programmable par le câblage.

Peut-il détecter des objets transparents ?

Oui, grâce au réglage de sensibilité manuel. Pour détecter des objets partiellement transparents, utilisez le mode programmation avec l'objet dans le faisceau pour régler la sensibilité adaptée.

Comment bloquer ou débloquer les réglages ?

Appuyez sur le bouton poussoir pendant 10 secondes. La LED rouge s'allume brièvement, puis les LED jaune et verte clignotent alternativement ; après 10 s, elles s'éteignent : les réglages sont bloqués. Répétez la même opération pour débloquer.

Que faire si la LED rouge clignote ?

Une LED rouge clignotante indique une erreur de détection (objet mal détecté, encrassement des lentilles ou désalignement). Nettoyez les lentilles, vérifiez l'alignement et refaites éventuellement un réglage de sensibilité. Si le problème persiste, vérifiez le câblage.

Quelle est la fonction de la sortie diagnostique ?

La sortie diagnostique commute en cas d'erreur : après environ 4 s en cas de détection incorrecte (encrassement, désalignement), immédiatement en cas de court-circuit, ou en cas d'erreur interne. Elle se réinitialise après correction du défaut.

Comment monter le capteur OG5095 ?

Montez le récepteur (OGE-...) avec l'équerre de fixation fournie. Orientez l'émetteur (OGS-...) en direction du récepteur et fixez-le de la même manière. Une orientation précise est nécessaire pour une portée optimale.

MODE D'EMPLOI OG5095 IFM

efector200®

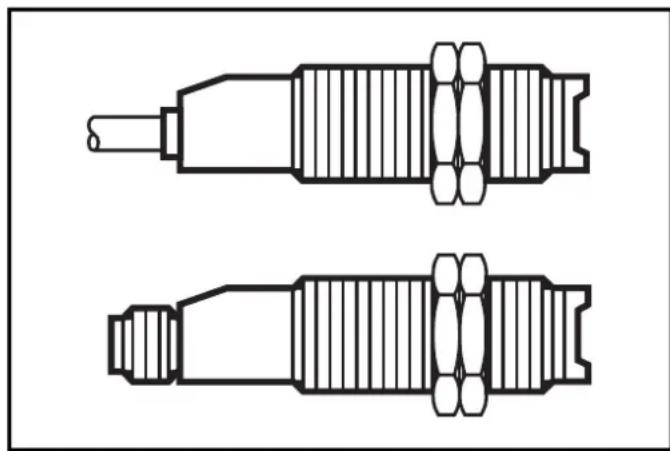

Fonctionnement et caractéristiques

Ces barrages photoélectriques détectent des objets et des matières sans contact et indiquent leur présence par un signal de commutation. Portée (r) : voir l'étiquette.

Raccordement électrique

Afin de répondre aux exigences de la norme "UL 508" pour la catégorie "limited voltage", l'appareil doit être impérativement alimenté par une alimentation isolée galvaniquement et équipée d'un dispositif de protection contre les surcharges.

Mettre l'installation hors tension avant le raccordement de la cellule optoélectronique. Raccordement : voir page 17 ou l'étiquette de la cellule. Couleurs des fils (pour les cellules avec raccordement par câble) : BN = brun, BU = bleu, BK = noir. Programmation de la fonction de sortie par branchement : voir page 17 ou l'étiquette de la cellule. Charge de la sortie diagnostique (fc output) : 10 mA maxi.

Montage

Monter le récepteur (forme OGE-...) avec l'équerre de fixation.

Orienter l'émetteur (forme OGS-...) en direction du récepteur et le fixer de la même manière. Portée optimale seulement avec orientation précise.

Important! mise en service

Le barrage photoélectrique est disponible sans effectuer des réglages (plug and play) et est réglé à la portée maxi. Cela signifie que le barrage photoélectrique fonctionne avec une capacité de réserve maximale. Les réglages décrits ci-dessous ne sont nécessaires que si, par exemple, des objets partiellement transparents doivent être détectés.

Réglage de la sensibilité en cas d'objets statiques

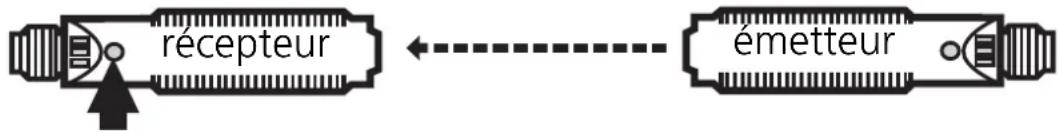

1	Activer le mode programmation de la cellule.Appuyer pendant env. 2s jusqu'à ce que la LED rouge clignote.
	La LED rouge s'éteint, les LED jaune et verte clignotent alternativement. La cellule est en mode programmation.

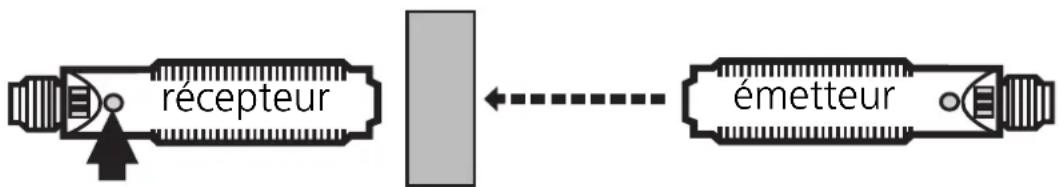

2	Régler la sensibilitéavecl’objet.Appuyer une fois.
	Les LED jaune et verte s’éteignent pendant env. 1s, ensuite elles clignotent de nouveau alternativement.

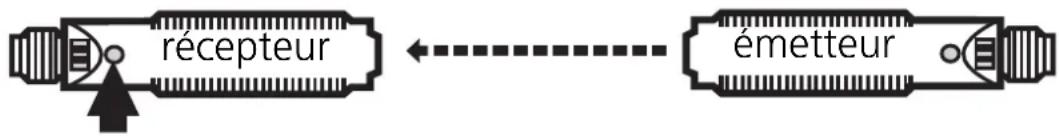

3	Régler la sensibilité sans objet.
	Appuyer une fois.
	Les LED jaune et verte s’éteignent pendant env. 1s, ensuite la LED verte s’allume.La cellule est en mode fonctionnement.

Vous pouvez également procéder dans l'ordre inverse : mesurer d'abord sans objet, ensuite avec l'objet.

Si le réglage de la sensibilité n'est pas possible (p. ex. le signal de l'objet et le signal de l'arrière-plan ont presque la même intensité), la LED rouge clignote après l'étape 3 pendant env. 2s. Ensuite la cellule passe au mode de fonctionnement sans changer la sensibilité.

Réglage de la sensibilité en cas d'objets mobiles

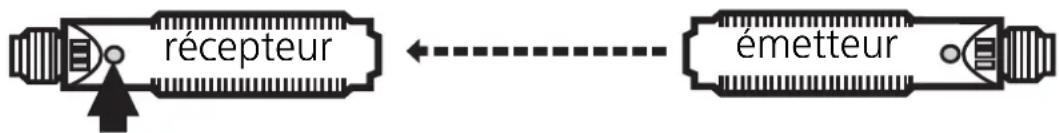

1	Activer le mode programmation de la cellule.Appuyer pendant env. 2s jusqu'à ce que la LED rouge clignote.
	La LED rouge s'éteint, les LED jaune et verte clignotent alternativement.La cellule est en mode programmation.

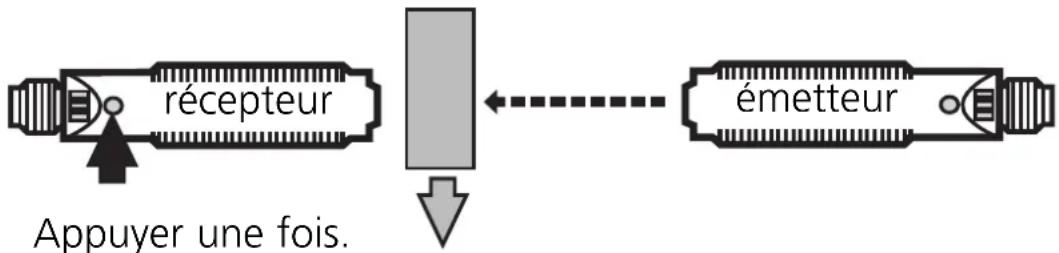

2	Durant la mesure (env. 1s) laisser passer au moins deux objets à travers la zone de détection de l’optique.
	Les LED jaune et verte s’éteignent pendant env. 1s, ensuite elles clignotent de nouveau alternativement.

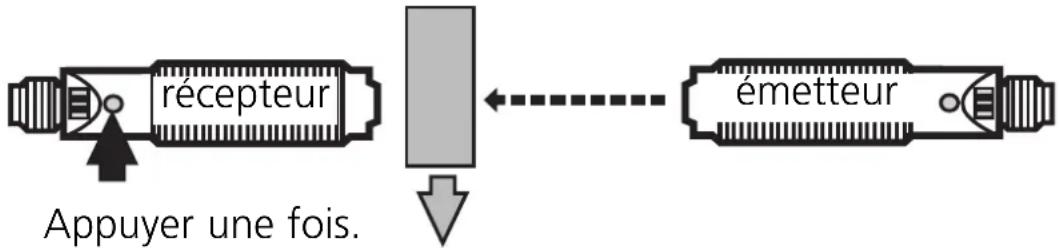

3	Durant la mesure (env. 1s) laisser passer au moins deux objets à travers la zone de détection de l'optique.
	Les LED jaune et verte s'éteignent pendant env. 1s, ensuite la LED verte s'allume.La cellule est en mode fonctionnement.

Si le réglage de la sensibilité n'est pas possible (p. ex. le signal de l'objet et le signal de l'arrière-plan ont presque la même intensité), la LED rouge clignote après l'étape 3 pendant env. 2s. Ensuite la cellule passe au mode de fonctionnement sans changer la sensibilité.

Réglage de la sensibilité maximale

• Passer au mode programmation (étape 1). - Interrompre le faisceau. - Appuyer sur le bouton de réglage deux fois (voir étapes 2 et 3).

Blocage/Déblocage:

Appuyer pendant 10s.

La LED rouge s'allume brièvement, ensuite les LED jaune et verte clignotent alternativement; après 10s les LED s'éteignent, la cellule est bloquée.

Appuyer pendant 10s.

[GS85]

Après 10s les LED s’éteignent, le déblocage est annulé.

Fonctionnement

Vérifier le bon fonctionnement de la cellule. Indication par LED et par sortie diagnostique.

LED verte clignote	'appareil est operationnel
LED jaune clignote	sortie est commutée
LED rouge clignote	erreur lors de la détection de l'objet,par ex. mauvais réglage, encrassement des lentilles
LEDsjaune + rouge	clignotent alternativement, 2 Hz: sortie en état de courts-circuits; clignotent alternativement, 1 Hz: erreur interne(sortie pas commutée)

La sortie diagnostique

(pas pour les cellules avec raccordement par câble)

• Commute en cas d'erreur lors de la détection de l'objet (mauvaise détection de l'objet, désalignement, encrassement des lentilles) après env. 4s, est réinitialisée 4s après que l'objet est de nouveau détecté correctement.
• Commute immédiatement en cas de court-circuit de la sortie de commutation, est réinitialisée env. 2s après élimination de l'erreur.
• Commute en cas d'erreur interne, n'est réinitialisée que par la mise hors tension et ensuite la mise sous tension.

Entretien

Les lentilles de la cellule doivent être dégagées de tout encrassement. Pour le nettoyage, ne pas utiliser de solvants ou de produits qui pourraient abîmer les lentilles en plastique.

