OG5095 - Fotoelektrischer Sensor IFM - Kostenlose Bedienungsanleitung

Produkttyp	Fotoelektrischer Sensor (Einweg-Lichtschranke)
Marke	IFM
Modell	OG5095
Serie	efector200
Erkennungstyp	Durchlicht (Sender/Empfänger)
Maximale Reichweite	20 m (typischer Wert, siehe Etikett)
Stromversorgung	24 V DC (isolierte Stromversorgung, gemäß UL 508)
Anschluss	3 Drähte (BN, BU, BK) oder Steckverbinder
Schaltausgang	Programmierbar (NO/NC) durch Verdrahtung
Diagnoseausgang	max. 10 mA
LED-Anzeigen	Grün (bereit), Gelb (Ausgang aktiv), Rot (Fehler)
Empfindlichkeitseinstellung	Über Drucktaste (statische oder bewegliche Objekte)
Betriebsart	Plug and Play oder manuelle Programmierung
Elektrischer Schutz	Gegen Kurzschluss und Überlast
Montage	Mit Befestigungswinkel
Reinigung	Kunststofflinsen - ohne Lösungsmittel reinigen
Sicherheitshinweise	Vor dem Anschließen trennen
Verriegelung/Entriegelung	Taste 10 s drücken
Normen	Gemäß UL 508 (Limited Voltage)

Häufig gestellte Fragen - OG5095 IFM

Wie stelle ich die Empfindlichkeit des Sensors OG5095 ein?

Um die Empfindlichkeit einzustellen, drücken Sie ca. 2 s auf die Drucktaste, bis die rote LED blinkt. Das Gerät wechselt in den Programmiermodus (gelbe und grüne LED blinken abwechselnd). Führen Sie dann die Schritte aus: Messen Sie mit dem Objekt und dann ohne Objekt (oder umgekehrt), indem Sie bei jedem Schritt einmal drücken. Bei beweglichen Objekten lassen Sie während jeder Messung von etwa 1 s mindestens zwei Objekte passieren.

Was bedeuten die verschiedenen LEDs?

Die grüne LED blinkt: Das Gerät ist betriebsbereit. Die gelbe LED blinkt: Der Ausgang ist geschaltet. Die rote LED blinkt: Fehler bei der Erkennung (falsche Einstellung, Verschmutzung). Die gelbe + rote LED blinken abwechselnd: bei 2 Hz = Kurzschluss, bei 1 Hz = interner Fehler.

Wie reinige ich die Linsen des Sensors?

Reinigen Sie die Linsen mit einem weichen, trockenen Tuch. Verwenden Sie niemals Lösungsmittel oder Scheuermittel, die das Kunststoffmaterial der Linsen beschädigen könnten.

Was ist die maximale Reichweite des Sensors OG5095?

Die maximale Reichweite hängt von der Anwendung ab. Der typische Wert beträgt 20 m. Überprüfen Sie das Etikett am Sensor für die genaue Reichweite.

Wie schließe ich den Sensor elektrisch an?

Schalten Sie die Anlage vor dem Anschließen spannungsfrei. Verbinden Sie den braunen Draht (BN) mit L+, den blauen Draht (BU) mit L- (Stromversorgung 24 V DC). Der schwarze Draht (BK) ist der Schaltausgang. Die Ausgangsfunktion (NO/NC) ist durch Verdrahtung programmierbar.

Kann es transparente Objekte erkennen?

Ja, dank der manuellen Empfindlichkeitseinstellung. Um teilweise transparente Objekte zu erkennen, verwenden Sie den Programmiermodus mit dem Objekt im Strahl, um die passende Empfindlichkeit einzustellen.

Wie verriegle oder entriegle ich die Einstellungen?

Drücken Sie die Drucktaste für 10 Sekunden. Die rote LED leuchtet kurz auf, dann blinken die gelbe und grüne LED abwechselnd; nach 10 s erlöschen sie: Die Einstellungen sind verriegelt. Wiederholen Sie den gleichen Vorgang zum Entriegeln.

Was tun, wenn die rote LED blinkt?

Eine blinkende rote LED zeigt einen Erkennungsfehler an (Objekt schlecht erkannt, verschmutzte Linsen oder Fehlausrichtung). Reinigen Sie die Linsen, überprüfen Sie die Ausrichtung und führen Sie bei Bedarf eine erneute Empfindlichkeitseinstellung durch. Wenn das Problem weiterhin besteht, überprüfen Sie die Verkabelung.

Welche Funktion hat der Diagnoseausgang?

Der Diagnoseausgang schaltet bei einem Fehler: nach ca. 4 s bei fehlerhafter Erkennung (Verschmutzung, Fehlausrichtung), sofort bei Kurzschluss oder bei einem internen Fehler. Er setzt sich nach Behebung des Fehlers zurück.

Wie montiere ich den Sensor OG5095?

Montieren Sie den Empfänger (OGE-...) mit dem mitgelieferten Befestigungswinkel. Richten Sie den Sender (OGS-...) in Richtung des Empfängers aus und befestigen Sie ihn auf die gleiche Weise. Eine genaue Ausrichtung ist für eine optimale Reichweite erforderlich.

BEDIENUNGSANLEITUNG OG5095 IFM

Bestimmungsgemäße Verwendung

Die Lichtschranke erfaßt berührungslos Gegenstände und Materialien und meldet sie durch ein Schaltsignal. Reichweite (r): siehe Typaufkleber.

Elektrischer Anschluß

Um die "limited Voltage" Anforderungen gemäß UL 508 zu erfüllen, muß das Gerät aus einer galvanisch getrennten Quelle versorgt und durch eine Überstromeinrichtung abgesichert werden. Schalten Sie die Anlage spannungsfrei.

Schließen Sie das Gerät an (s. Seite 17 oder Typenschild).

Adernfarben bei Kabelgeräten: BN = braun, BU = blau, BK = schwarz. Programmieren der Ausgangsfunktion durch Anschlußbelegung (siehe Seite 17 oder Typenschild).

Belastung des Funktionskontroll-Ausgangs (fc-output): max. 10mA.

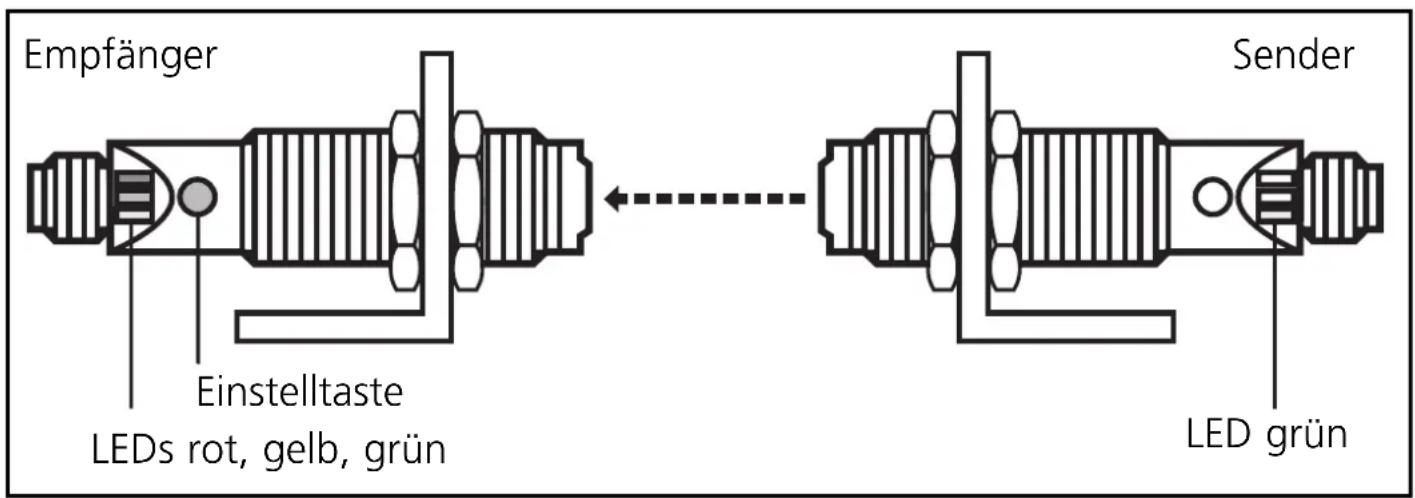

Montage

Befestigen Sie den Empfänger (Typbezeichnung OGE-...) mit Hilfe einer Montagehalterung. Richten Sie den Sender (Typbezeichnung OGS-...) auf den Empfänger aus und befestigen Sie ihn. Maximale Reichweite nur bei genauer Ausrichtung.

Wichtig! Inbetriebnahme

Die Lichtschranke ist ohne weitere Einstellungen betriebsbereit (plug and play) und auf Reichweite max. eingestellt. Dies bedeutet, daß die Lichtschranke mit maximaler Betriebsreserve betrieben wird. Die nachfolgend beschriebenen Einstellungen sind nur erforderlich wenn z.B. teiltransparente Objekte erfasst werden sollen.

Einstellen der Empfindlichkeit bei stillstehenden Objekten

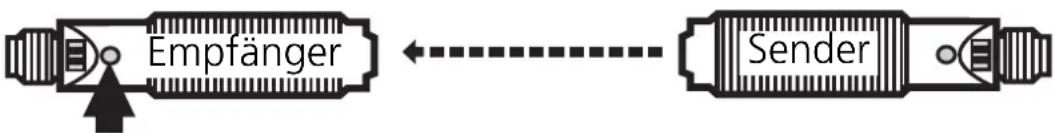

1	Gerät in den Programmiermodus schalten.Drücken Sie ca. 2s, bis die rote LED blinkt.
	Die rote LED verlischt; LEDs gelb und grün blinken im Wechsel.Das Gerät ist im Programmiermodus.

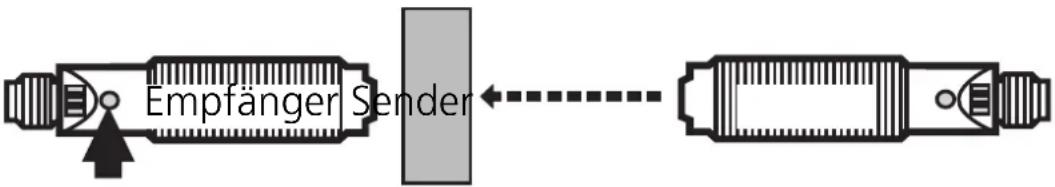

2	EmpfindlichkeitmitObjekt einstellen.Drücken Sie 1 mal.
	LEDs gelb und grün verlöschen für ca. 1s,blinken dann wieder im Wechsel.

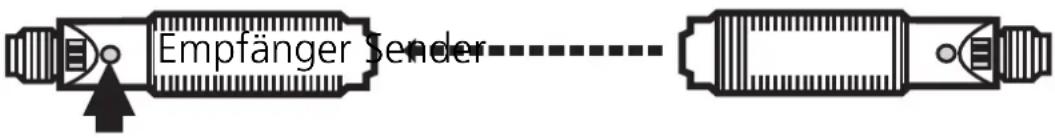

3	Empfindlichkeit ohne Objekt einstellen.Drücken Sie 1 mal.
	LEDs gelb und grün verlöschen für ca. 1s,danach leuchtet die grüne LED.Das Gerät ist im Betriebsmodus.

Einstellungen 2 und 3 können auch in umgekehrter Reihenfolge erfolgen.

Ist die Einstellung der Empfindlichkeit nicht möglich (z. B. Hellsignal und Dunkelsignal sind annähernd gleich stark) blinkt die rote LED nach Schritt 3 für ca. 2s. Danach geht das Gerät mit unveränderter Empfindlichkeit in den Betriebsmodus über.

Einstellen der Empfindlichkeit bei bewegten Objekten

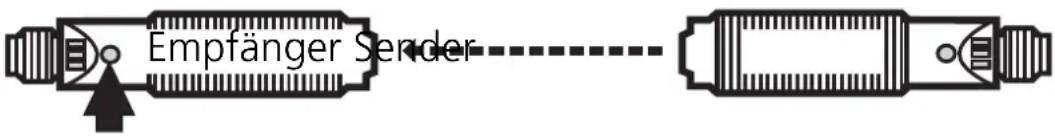

1	Gerät in den Programmiermodus schalten.
	Drücken Sie ca. 2s, bis die rote LED blinkt.
	Die rote LED verlischt; LEDs gelb und grün blinken im Wechsel.Das Gerät ist im Programmiermodus.

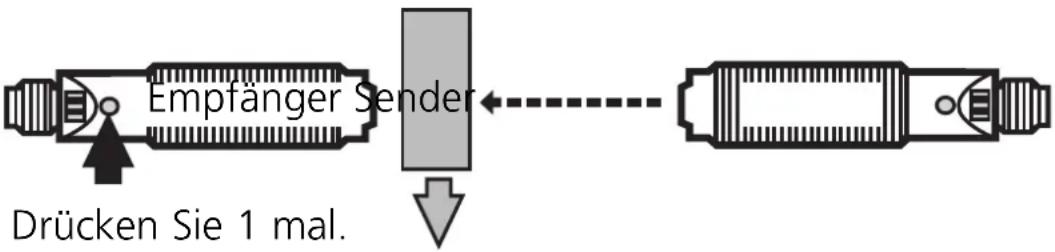

2	Lassen Sie während der Messung (ca. 1s) mindestens zwei Objekte durch den Erfassungsbereich der Optik laufen.
	LEDs gelb und grün verlöschen für ca. 1s, blinken dann wieder im Wechsel.

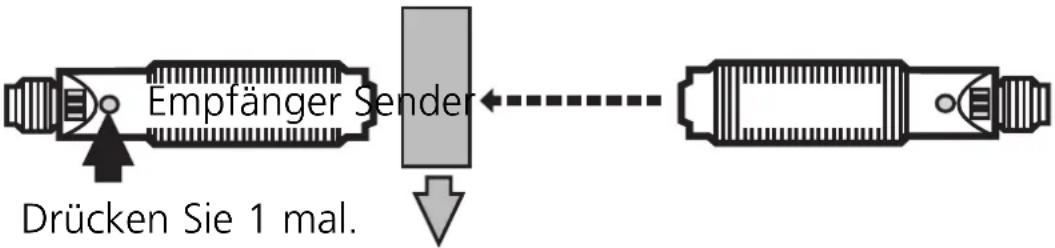

3	Lassen Sie während der Messung (ca. 1s) mindestens zwei Objekte durch den Erfassungsbereich der Optik laufen.
	LEDs gelb und grün verlöschen für ca. 1s, danach leuchtet die grüne LED.Das Gerät ist im Betriebsmodus.

Ist die Einstellung der Empfindlichkeit nicht möglich (z. B. Hellsignal und Dunkelsignal sind annähernd gleich stark) blinkt die rote LED nach Schritt 3 für ca. 2s. Danach geht das Gerät mit unveränderter Empfindlichkeit in den Betriebsmodus über.

Einstellen maximaler Empfindlichkeit:

•Gehen Sie in den Programmiermodus (s. Schritt 1).
- Unterbrechen Sie den Lichtstrahl.
- Drücken Sie 2 mal die Einstelltaste (s. Schritte 2 und 3).

Verriegeln / Entriegeln

Drücken Sie 10s lang.		Die rote LED blinkt kurz, danach blinken die LEDsgelb und grün im Wechsel; nach 10s verlöschen die LEDs, das Gerät ist verriegelt.
Drücken Sie 10s lang.		Nach 10s verlöschen die LEDs, die Verriegelung ist aufgehoben.

Betrieb

Prüfen Sie, ob das Gerät sicher funktioniert. Anzeige durch LEDs und durch Funktionskontroll-Ausgang.

LED grün leuchtet	Gerät ist betriebsbereit.
LED gelb leuchtet	Ausgang ist geschaltet.
LED rot leuchtet	Störung bei der Objekterfassung, z. B. Dejustierung, Verschmutzung der Linsen
LEDsgelb + rot	Blinken abwechselnd, 2 Hz: Ausgang kurzgeschlossen.Blinken abwechselnd, 1 Hz: Interne Störung.(Ausgang ist nicht geschaltet).

Funktionskontroll-Ausgang

(nicht bei Geräten mit Kabelanschluß)

• Schaltet bei Störung der Objekterfassung (mangelhafte Objekterkennung, Dejustierung, Verschmutzung der Linsen) nach ca. 4s; wird zurückgesetzt ca. 4s nach dem das Objekt wieder eindeutig erfaßt wird.
• Schaltet bei Kurzschluß des Schaltausgangs sofort; wird zurückgesetzt ca. 2s nach Beseitigung der Störung.
• Schaltet bei interner Störung sofort; wird nur durch Ausschalten und erneutes Einschalten der Betriebsspannung zurückgesetzt.

Wartung

Halten Sie die Linsen des Geräts von Verschmutzungen frei.

Verwenden Sie zur Reinigung keine Lösungsmittel oder Reiniger, die die Kunststofflinsen beschädigen könnten.
