KG5010 - Détecteur de proximité capacitif IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur de proximité capacitif
Marque	IFM
Modèle	KG5010
Portée nominale (Sn)	8 mm
Matériaux détectables	Métaux, plastiques, verre, céramique, bois, papier, huiles, graisses, eau et matériaux aqueux
Mode de montage	Non encastré, à l'aide d'une flasque de fixation
Zone de dégagement minimale	3 × Sn autour de la face active
Distance entre détecteurs	3 × Sn (minimum)
Raccordement électrique	3 fils : brun (BN), bleu (BU), noir (BK)
Type de sortie	NO/NF commutable par potentiomètre
Tension d'alimentation	10-30 V DC (estimation standard)
Indication de commutation	LED allumée lorsque la sortie est commutée
Réglage de sensibilité	Potentiomètre de réglage de portée
Degré de protection	IP65 (estimation courante)
Température de fonctionnement	-25°C à +70°C (estimation typique)
Poids	Environ 100 g (estimation)
Fonctions principales	Détection sans contact de matériaux solides et liquides, sortie NO/NF configurable
Entretien et nettoyage	Maintenir la face active et la zone de dégagement exemptes de dépôts et corps étrangers
Sécurité	Mettre l'installation hors tension avant raccordement ; ne pas utiliser à proximité de champs de forte intensité (talkies-walkies)
Pièces détachées et réparabilité	Non spécifié ; appareil non réparable par l'utilisateur
Informations générales	Notice d'utilisation gratuite disponible en téléchargement au format PDF

FOIRE AUX QUESTIONS - KG5010 IFM

Comment régler la sensibilité du capteur KG5010 ?

Utilisez le potentiomètre de réglage de portée. Introduisez le matériau à détecter, puis ajustez le potentiomètre jusqu'à ce que la LED s'allume ou s'éteigne selon le mode NO/NF souhaité. Ne dépassez pas la portée nominale de 8 mm.

Quels matériaux peut détecter le détecteur IFM KG5010 ?

Il détecte les métaux, la plupart des plastiques, le verre, la céramique, le bois, le papier, les huiles, les graisses, l'eau et tous les matériaux aqueux.

Comment monter le détecteur KG5010 ?

Le montage se fait à l'aide d'une flasque de fixation, en utilisant les écrous fournis. Il doit être monté en mode non encastré, avec une zone de dégagement d'au moins 3 × Sn (24 mm) autour de la face active.

Quelle est la signification des fils de raccordement ?

Brun (BN) = alimentation positive, Bleu (BU) = alimentation négative, Noir (BK) = sortie de commutation.

Comment vérifier le bon fonctionnement du capteur ?

Après mise sous tension, la LED doit s'allumer lorsque la sortie est commutée. Assurez-vous que la face active et la zone de dégagement sont exemptes de dépôts ou corps étrangers.

Le capteur KG5010 peut-il détecter l'eau ?

Oui, il détecte l'eau et tous les matériaux aqueux, avec une portée nominale de 8 mm sur plaque d'eau mise à la terre.

Quelle est la distance minimale entre plusieurs détecteurs ?

Lorsque plusieurs détecteurs de la même version sont montés, respectez une distance minimale de 3 × Sn (24 mm) entre eux.

Que faire si la LED ne s'allume pas ?

Vérifiez le raccordement électrique, la tension d'alimentation et que le potentiomètre est réglé correctement. Assurez-vous également que la face active est propre et qu'aucun objet métallique ne perturbe le champ.

Puis utiliser le capteur à proximité d'un talkie-walkie ?

Non, évitez de faire fonctionner des appareils à champ de grande intensité (comme les talkies-walkies) à proximité immédiate du détecteur, car cela pourrait perturber son fonctionnement.

Comment configurer la sortie NO/NF ?

Le réglage s'effectue via le potentiomètre. Consultez la notice pour la procédure détaillée : introduisez le matériau, ajustez le potentiomètre selon le mode souhaité (NO : LED allumée en présence, NF : LED éteinte en présence).

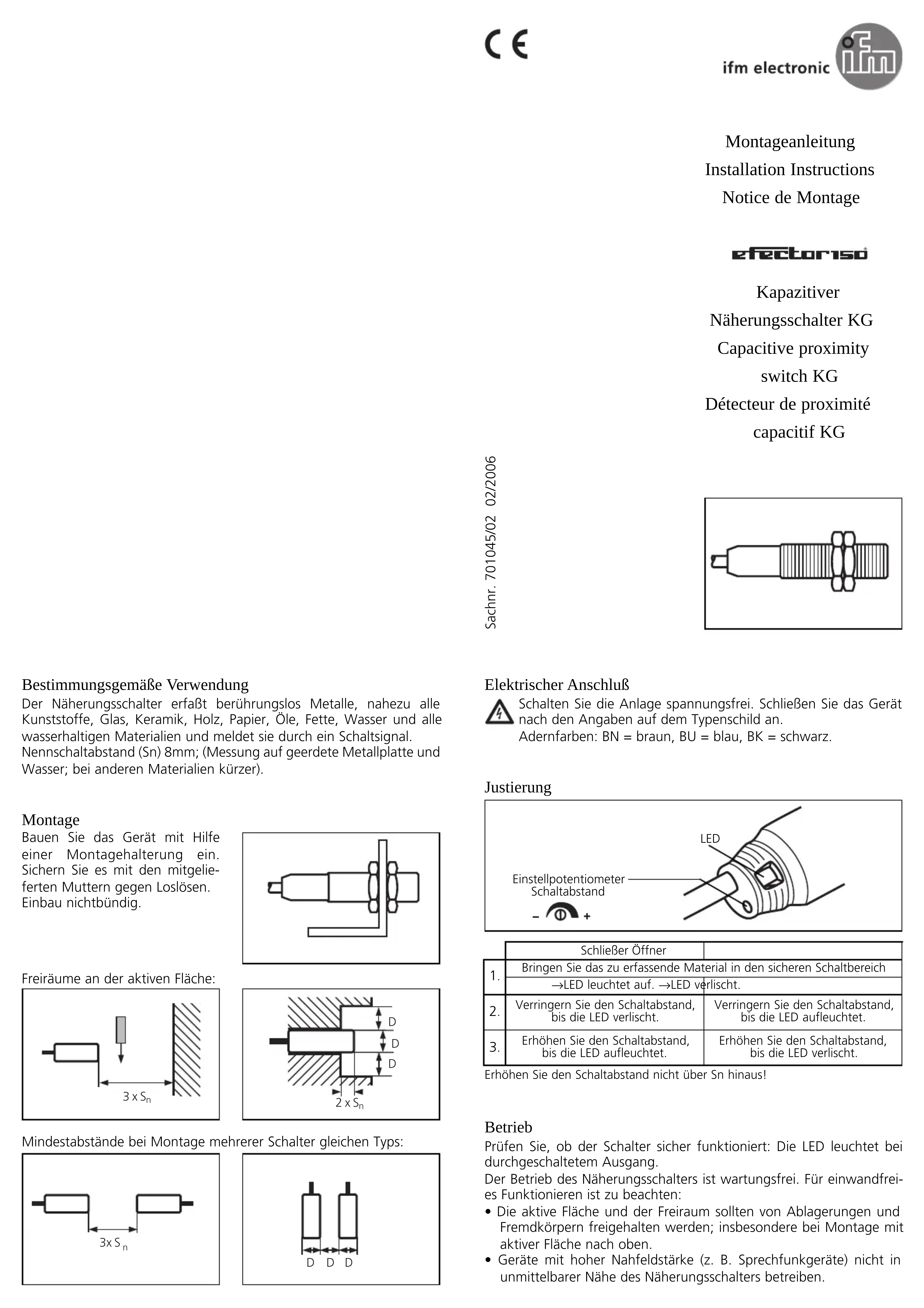

MODE D'EMPLOI KG5010 IFM

Détecteur de proximité

capacitif KG

Fonctionnement et caractéristiques

Ce détecteur de proximité détecte les métaux, presque tous les plastiques, le verre, la céramique, le bois, le papier, les huiles, les graisses, l'eau et tous les matériaux aqueux sans contact et indique leur présence par un signal de commutation.

Portée nominale (Sn) 8 mm (mesurée sur une plaque mise à la terre ou sur l'eau ; en cas d'autres matériaux, portée inférieure à 8 mm).

Montage

Montage à l'aide d'une flasque de fixation. Utiliser les écrous fournis avec le KG pour une fixation optimale. Montage non encastré.

Zone de dégagement autour de la face active :

3 x Sₙ

D D D 2 x Sn

Distances minimales lorsque plusieurs détecteurs de la même version sont montés:

3x Sₙ

Raccordement électrique

Mettre l'installation hors tension avant le raccordement du détecteur de proximité.

Raccordement strictement selon les indications de l'étiquette.

Couleurs des fils : BN = brun, BU = bleu, BK = noir.

Réglage

potentiomètre de réglage portée - Ⓐ +

	NO NF
1.	Introduire le matériau à détecter dans la zone de détection sûre.
	→ La LED est allumée.	→ La LED s’éteigne.
2.	Réduire la portée jusqu’à ce que la LED s’éteigne..	Réduire la portée jusqu’à ce que la LED est allumée.
3.	Augmenter la portée jusqu’à ce que la LED est allumée.	Augmenter la portée jusqu’à ce que la LED s’éteigne.

Ne pas augmenter la portée au-dessus de Sn.

Fonctionnement

Vérifier le bon fonctionnement du détecteur. La LED est allumée lorsque la sortie est commutée.

Pour un bon fonctionnement il faut respecter les indications suivantes: - La face active et la zone de dégagement doivent être dégagées de toute présence de dépôts et de corps étrangers, notamment en cas de montage avec la face active vers le haut. - Ne pas faire fonctionner des appareils à champ de grande intensité (par exemple talkie-walkies) à proximité immédiate des détecteurs.
