Marque	IFM
Modèle	OG8501
Type de produit	Capteur photoélectrique (barrage photoélectrique)
Principe de détection	À travers (émetteur et récepteur séparés)
Portée	Reportez-vous à l'étiquette de l'appareil
Alimentation électrique	Alimentation isolée galvaniquement avec protection contre les surcharges (typ. 10-30 V DC)
Raccordement électrique	Brun (BN) : + ; Bleu (BU) : - ; Noir (BK) : sortie ; Code couleur selon étiquette
Sortie de commutation	Programmable par branchement (voir étiquette)
Sortie diagnostique	Disponible sur PIN 2, courant max. 10 mA
Fonctions principales	Détection sans contact, réglage de sensibilité avec ou sans objet, blocage/déblocage
Indications LED	LED verte : appareil opérationnel ; LED jaune : sortie commutée ; LED rouge : erreur de détection, court-circuit ou erreur interne
Mode de programmation	Activer en appuyant 2 s sur le bouton jusqu'à clignotement rouge ; puis réglage avec/sans objet
Réglage sensibilité max	Interrompre le faisceau puis appuyer deux fois sur le bouton en mode programmation
Blocage/Déblocage	Appuyer 10 s pour bloquer/débloquer l'appareil
Entretien et nettoyage	Nettoyer les lentilles sans solvants ni produits agressifs
Sécurité	Mettre hors tension avant raccordement ; respecter norme UL 508 pour limited voltage

FOIRE AUX QUESTIONS - OG8501 IFM

Comment régler la sensibilité du capteur OG8501 ?

Pour régler la sensibilité, activez le mode programmation en appuyant environ 2 secondes jusqu'à ce que la LED rouge clignote. Ensuite, appuyez une fois avec l'objet dans la zone de détection, puis une fois sans objet. Les LED jaune et verte clignotent alternativement pendant le réglage.

Que signifie une LED rouge qui clignote ?

Une LED rouge clignotante indique une erreur lors de la détection de l'objet, par exemple un mauvais réglage ou des lentilles encrassées.

Comment nettoyer les lentilles du capteur ?

Les lentilles doivent être nettoyées sans utiliser de solvants ou de produits qui pourraient les abîmer. Utilisez un chiffon doux et sec.

Quelle est la tension d'alimentation requise ?

L'appareil nécessite une alimentation isolée galvaniquement avec protection contre les surcharges, typiquement 10-30 V DC.

Comment bloquer ou débloquer le capteur ?

Appuyez sur le bouton pendant 10 secondes. Pour bloquer, la LED rouge s'allume brièvement puis les LED jaune et verte clignotent alternativement. Pour débloquer, répétez l'opération.

Que faire si le réglage de sensibilité échoue ?

Si le réglage n'est pas possible, la LED rouge clignote pendant environ 2 secondes après l'étape 3, puis le capteur revient en mode fonctionnement sans modification de la sensibilité.

Comment interpréter les LED jaune et rouge qui clignotent alternativement ?

Un clignotement alternatif à 2 Hz indique un court-circuit en sortie ; à 1 Hz, une erreur interne (sortie non commutée).

Quelle est la fonction de la sortie diagnostique ?

La sortie diagnostique commute en cas d'erreur de détection (mauvaise détection, encrassement) après 4 secondes, et se réinitialise 4 secondes après retour à la normale. En cas de court-circuit, elle commute immédiatement et se réinitialise après 2 secondes après élimination de l'erreur.

Comment régler la sensibilité maximale ?

Activez le mode programmation, interrompez le faisceau, puis appuyez deux fois sur le bouton (étapes 2 et 3).

Quelles précautions de sécurité prendre lors du raccordement ?

Mettez l'installation hors tension avant de raccorder le capteur. Assurez-vous que l'alimentation est isolée galvaniquement et conforme à la norme UL 508 pour 'limited voltage'.

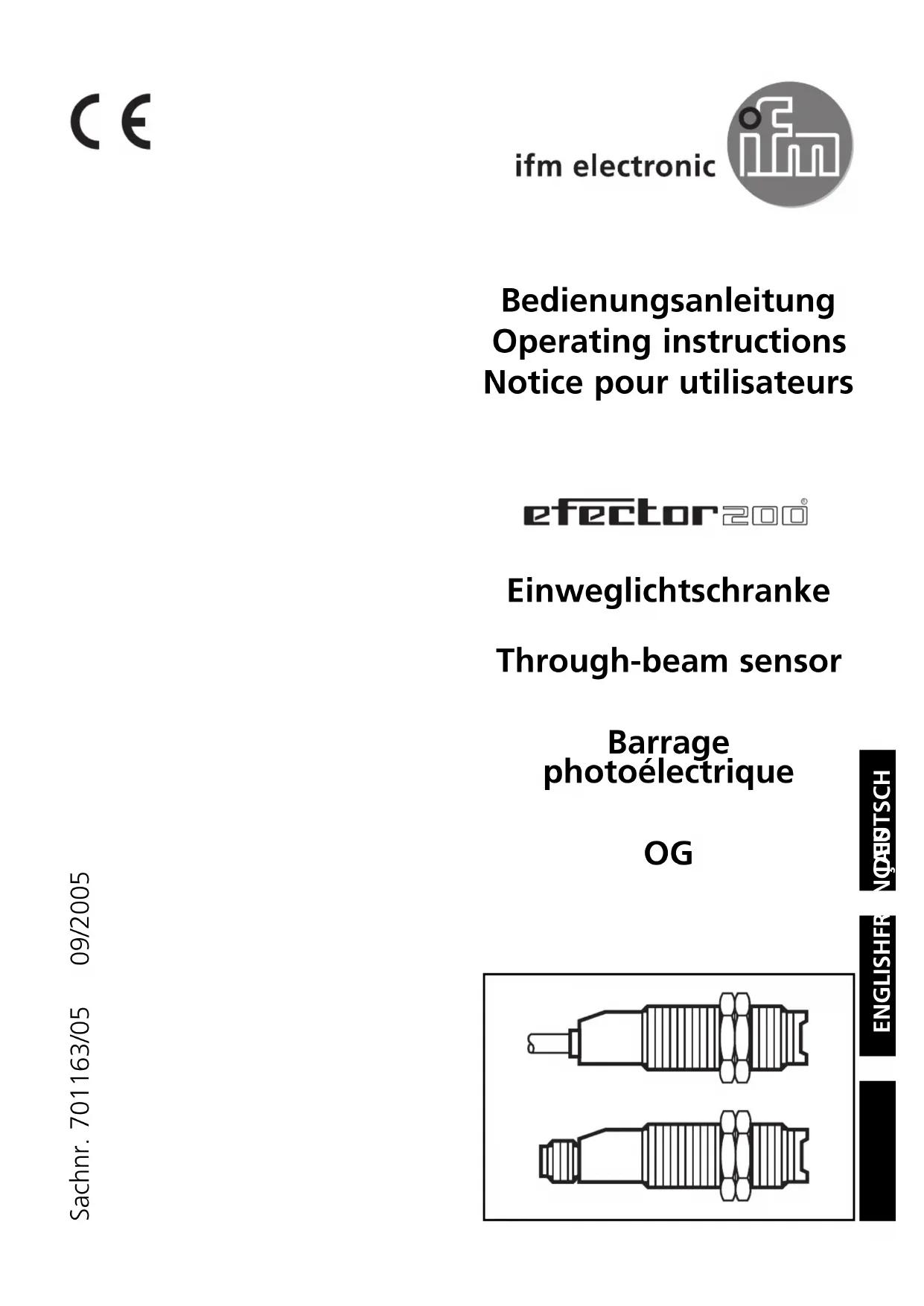

MODE D'EMPLOI OG8501 IFM

efector200

Through-beam sensor

Barrage photoélectrique

Fonctionnement et caractéristiques

Ces barrages photoélectriques détectent des objets et des matières sans contact et indiquent leur présence par un signal de commutation. Portée (r) : voir l'étiquette.

Raccordement électrique

Afin de répondre aux exigences de la norme "UL 508" pour la catégorie "limited voltage", l'appareil doit être impérativement alimenté par une alimentation isolée galvaniquement et équipée d'un dispositif de protection contre les surcharges.

Mettre l'installation hors tension avant le raccordement de la cellule optoélectronique. Raccordement : voir page 17 ou l'étiquette de la cellule. Couleurs des fils (pour les cellules avec raccordement par câble) : BN = brun, BU = bleu, BK = noir. Programmation de la fonction de sortie par branchement : voir page 17 ou l'étiquette de la cellule. Charge de la sortie diagnostique (fc output) : 10 mA maxi.

Montage

Monter le récepteur (forme OGE-...) avec l'équerre de fixation.

Orienter l'émetteur (forme OGS-...) en direction du récepteur et le fixer de la même manière. Portée optimale seulement avec orientation précise.

Important! mise en service

Le barrage photoélectrique est disponible sans effectuer des réglages (plug and play) et est réglé à la portée maxi. Cela signifie que le barrage photoélectrique fonctionne avec une capacité de réserve maximale. Les réglages décrits ci-dessous ne sont nécessaires que si, par exemple, des objets partiellement transparents doivent être détectés.

Réglage de la sensibilité en cas d'objets statiques

1	Activer le mode programmation de la cellule. récepteur ←→ émetteur Appuyer pendant env. 2s jusqu'à ce que la LED rouge clignote.
	La LED rouge s'éteint, les LED jaune et verte clignotent alternatively. La cellule est en mode programmation.

2	Régler la sensibilité avec l'objet. récepteur Appuyer une fois.
	Les LED jaune et verte s'éteignent pendant env. 1s, ensuite elles clignotent de nouveau alternatively.

3	Régler la sensibilité sansobjet. récepteur Appuyer une fois.
	Les LED jaune et verte s'éteignent pendant env. 1s, ensuite la LED verte s'allume. La cellule est en mode fonctionnement.

Vous pouvez également procéder dans l'ordre inverse : mesurer d'abord sans objet, ensuite avec l'objet.

Si le réglage de la sensibilité n'est pas possible (p. ex. le signal de l'objet et le signal de l'arrière-plan ont presque la même intensité), la LED rouge clignote après l'étape 3 pendant env. 2s. Ensuite la cellule passe au mode de fonctionnement sans changer la sensibilité.

Réglage de la sensibilité en cas d'objets mobiles

1	Activer le mode programmation de la cellule. récepteur émetteur Appuyer pendant env. 2s jusqu'à ce que la LED rouge clignote.
	La LED rouge s'éteint, les LED jaune et verte clignotent alternatively. La cellule est en mode programmation.

2	Durant la mesure (env. 1s) laisser passer au moins deux objets à travers la zone de détction de l'optique. récepteur Appuyer une fois.
	Les LED jaune et verte s'éteignent pendant env. 1s, ensuite elles clignotent de nouveau alternatively.

3	Durant la mesure (env. 1s) laisser passer au moins deux objets à travers la zone de détction de l'optique. récepteur Appuyer une fois. ← émetteur
	Les LED jaune et verte s'éteignent pendant env. 1s, ensuite la LED verte s'allume. La cellule est en mode fonctionnement.

Si le réglage de la sensibilité n'est pas possible (p. ex. le signal de l'objet et le signal de l'arrière-plan ont presque la même intensité), la LED rouge clignote après l'étape 3 pendant env. 2s. Ensuite la cellule passe au mode de fonctionnement sans changer la sensibilité.

Réglage de la sensibilité maximale*

• Passer au mode programmation (étape 1).
• Interrompre le faisceau.
• Appuyer sur le bouton de réglage deux fois (voir étapes 2 et 3).

Blocage/déblocage:

Appuyer pendant 10s.

→

La LED rouge s'allume brièvement, ensuite les LED jaune et verte clignotent alternatively; après 10s les LED s'éteignent, la cellule est bloquée.

Appuyer pendant 10s.

→

Après 10s les LED s'éteignent, le déblocage est annulé.

Fonctionnement

Vérifier le bon fonctionnement de la cellule. Indication par LED et par sortie diagnostique.

LED verte clignote	'appareil est operationnel
LED jaune clignote	sortie est commutée
LED rouge clignote	erreur lors de la détction de l'objet, par ex. mauvais réglage, encrassement des lentilles
LEDs jaune + rouge	clignotent alternatively, 2 Hz: sortie en état de courts-circuits; clignotent alternatively, 1 Hz: erreur interne -sortie pas commutée)

La sortie diagnostique

(pas pour les cellules avec raccordement par câble)

• Commute en cas d'erreur lors de la détection de l'objet (mauvaise détection de l'objet, désignation, encrassement des lentilles) après env. 4s, est réinitialisée 4s après que l'objet est de nouveau détecté correctement.
• Commute immédiatement en cas de court-circuit de la sortie de commutation, est réinitialisée env. 2s après élimination de l'erreur.
• Commute en cas d'erreur interne, n'est réinitialisée que par la mise hors tension et ensuite la mise sous tension.

Entretien

Les lentilles de la cellule doivent être dégagées de tout encrassement. Pour le nettoyage, ne pas utiliser de solvants ou de produits qui pourraient abimer les lentilles en plastique.

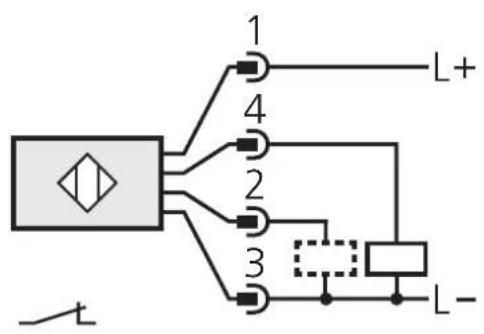

PIN 2 = fc-output

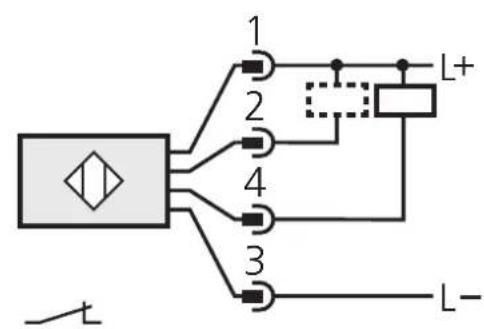

PIN 2 = fc-output
