Marke	IFM
Modell	OG8501
Produkttyp	Fotoelektrischer Sensor (Lichtschranke)
Erkennungsprinzip	Durchlicht (Sender und Empfänger getrennt)
Reichweite	Siehe Geräteetikett
Stromversorgung	Galvanisch getrennte Stromversorgung mit Überlastschutz (typ. 10-30 V DC)
Elektrischer Anschluss	Braun (BN): + ; Blau (BU): - ; Schwarz (BK): Ausgang; Farbschlüssel gemäß Etikett
Schaltausgang	Durch Verkabelung programmierbar (siehe Etikett)
Diagnoseausgang	Verfügbar an PIN 2, max. Strom 10 mA
Hauptfunktionen	Berührungslose Erkennung, Empfindlichkeitseinstellung mit oder ohne Objekt, Sperren/Entsperren
LED-Anzeigen	Grüne LED: Gerät betriebsbereit; Gelbe LED: Ausgang geschaltet; Rote LED: Erkennungsfehler, Kurzschluss oder interner Fehler
Programmiermodus	Aktivieren durch 2 s Drücken der Taste bis zum roten Blinken; dann Einstellung mit/ohne Objekt
Max. Empfindlichkeitseinstellung	Unterbrechen Sie den Strahl und drücken Sie im Programmiermodus zweimal die Taste
Sperren/Entsperren	10 s drücken, um das Gerät zu sperren/entsperren
Wartung und Reinigung	Reinigen Sie die Linsen ohne Lösungsmittel oder aggressive Substanzen
Sicherheit	Vor dem Anschließen spannungsfrei schalten; UL 508 Norm für begrenzte Spannung beachten

Häufig gestellte Fragen - OG8501 IFM

Wie stelle ich die Empfindlichkeit des Sensors OG8501 ein?

Um die Empfindlichkeit einzustellen, aktivieren Sie den Programmiermodus, indem Sie etwa 2 Sekunden lang drücken, bis die rote LED blinkt. Drücken Sie dann einmal mit dem Objekt im Erfassungsbereich und einmal ohne Objekt. Die gelbe und grüne LED blinken während der Einstellung abwechselnd.

Was bedeutet eine blinkende rote LED?

Eine blinkende rote LED zeigt einen Fehler bei der Objekterkennung an, z. B. falsche Einstellung oder verschmutzte Linsen.

Wie reinige ich die Linsen des Sensors?

Die Linsen müssen ohne Lösungsmittel oder Produkte gereinigt werden, die sie beschädigen könnten. Verwenden Sie ein weiches, trockenes Tuch.

Welche Versorgungsspannung ist erforderlich?

Das Gerät benötigt eine galvanisch getrennte Stromversorgung mit Überlastschutz, typischerweise 10-30 V DC.

Wie sperre oder entsperre ich den Sensor?

Drücken Sie die Taste 10 Sekunden lang. Zum Sperren leuchtet die rote LED kurz auf, dann blinken die gelbe und grüne LED abwechselnd. Zum Entsperren wiederholen Sie den Vorgang.

Was tun, wenn die Empfindlichkeitseinstellung fehlschlägt?

Wenn die Einstellung nicht möglich ist, blinkt die rote LED nach Schritt 3 etwa 2 Sekunden lang, dann kehrt der Sensor ohne Änderung der Empfindlichkeit in den Betriebsmodus zurück.

Wie sind die abwechselnd blinkenden gelben und roten LEDs zu interpretieren?

Ein abwechselndes Blinken mit 2 Hz zeigt einen Kurzschluss am Ausgang an; mit 1 Hz einen internen Fehler (Ausgang nicht geschaltet).

Welche Funktion hat der Diagnoseausgang?

Der Diagnoseausgang schaltet bei Erkennungsfehlern (schlechte Erkennung, Verschmutzung) nach 4 Sekunden und setzt sich 4 Sekunden nach Rückkehr zur Normalität zurück. Bei Kurzschluss schaltet er sofort und setzt sich nach Beseitigung des Fehlers nach 2 Sekunden zurück.

Wie stelle ich die maximale Empfindlichkeit ein?

Aktivieren Sie den Programmiermodus, unterbrechen Sie den Strahl und drücken Sie zweimal die Taste (Schritte 2 und 3).

Welche Sicherheitsvorkehrungen sind beim Anschließen zu treffen?

Schalten Sie die Anlage vor dem Anschließen des Sensors spannungsfrei. Stellen Sie sicher, dass die Stromversorgung galvanisch getrennt ist und der UL 508 Norm für 'limited voltage' entspricht.

BEDIENUNGSANLEITUNG OG8501 IFM

Bestimmungsgemäß Verwendung

Die Lichtschranke erfasst berührungslos Gegenstände und Materialien und meldet sie durch ein Schaltsignal. Reichweite (r): siehe Typaufkleber.

Elektrischer Anschluß

Um die "limited Voltage" Anforderungen gemäß UL 508 zu erfüllen, muß das Gerät aus einer galvanisch getrennten Quelle versorgt und durch eine Überstromeinrichtung abgesichert werden.

Schalten Sie die Anlage spannungsfrei.

SchlieBen Sie das Gerät an (s. Seite 17 oder Typenschild).

Adernfarben bei Kabelgeräten: BN = braun, BU = blau, BK = schwarz. Programmieren der Ausgangsfunktion durch Anschlußbelegung (siehe Seite 17 oder Typenschild).

Belastung des Funktionskontroll-Ausgangs (fc-output): max. 10mA.

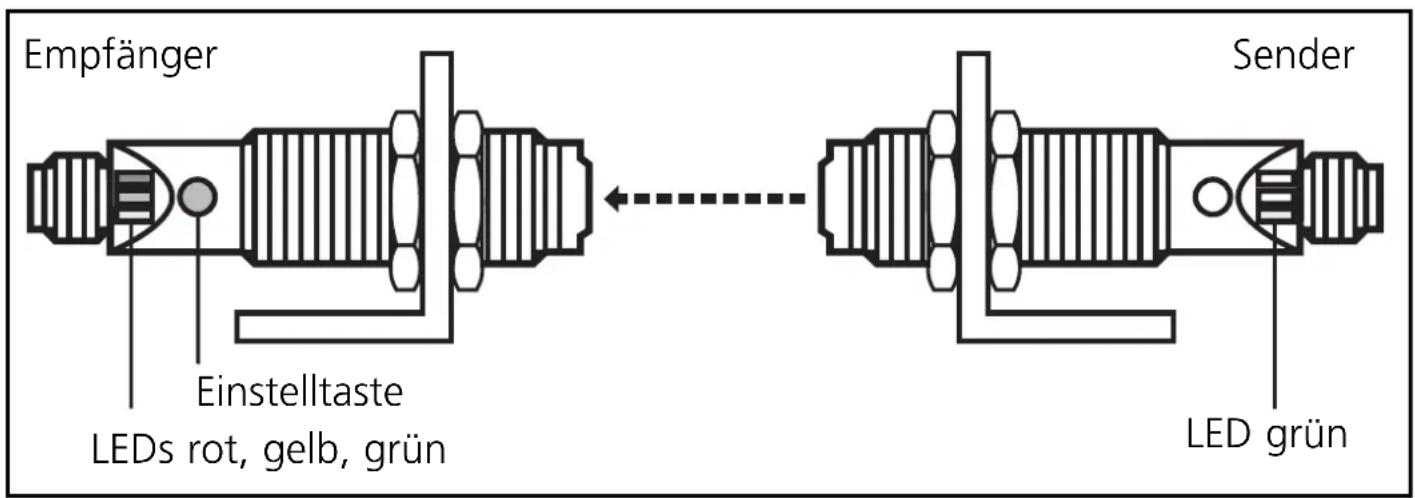

Montage

Befestigen Sie den Empfänger (Typbezeichnung OGE-...) mit Hilfe einer Montagehalterung. Richten Sie den Sender (Typbezeichnung OGS-...) auf den Empfänger aus und befestigen Sieihn. Maximale Reichweite nur bei genauer Ausrichtung.

Wichtig! Inbetriebnahme

Die Lichtschranke ist ohne weitere Einstellungen betriebsbereit (plug and play) und auf Reichweite max. eingestellt. Dies bedeutet, daß die Lichtschranke mit maximaler Betriebsreserve betrieben wird. Die nachfolgend beschrieben Einstellungen sind nur erforderlich wenn z.B. teiltransparente Objekte erfasst werden sollen.

Einstellen der Empfindlichkeit bei stillstehenden Objekten

1	Gerät in den Programmiermodus schalten. Empfänger Sender Drücken Sie ca. 2s, bis die rote LED blinkt.
	Die rote LED verlischt; LEDs gelb und grün blinken im Wechsel. Das Gerät ist im Programmiermodus.

2	Empfindlichkeit mit Objekt einstellen. Drücken Sie 1 mal.
	LEDs gelb und grün verlösen für ca. 1s, blinken dann wieder im Wechsel.

3	Empfindlichkeit ohne Objekt einstellen. Drücken Sie 1 mal.
	LEDs gelb und grün verlösen für ca. 1s, danach leuchtet die grüne LED. Das Gerät ist im Betriebsmodus.

Einstellungen 2 und 3 können auch in umgekehrter Reihenfolge erfolgen.

Ist die Einstellung der Empfindlichkeit nicht möglich (z. B. Hell-signal und Dunkelsignal sind annahernd gleich stark) blinkt die rote LED nach Schritt 3 für ca. 2s. Danach gibt das Gerät mit unveränderter Empfindlichkeit in den Betriebsmodus über.

Einstellen der Empfindlichkeit bei bewegten Objekten

1	Gerät in den Programmiermodus schalten. Empfänger Sender Drücken Sie ca. 2s, bis die rote LED blinkt.
	Die rote LED verlischt; LEDs gelb und grün blinken im Wechsel. Das Gerät ist im Programmiermodus.

2	Lassen Sie während der Messung (ca. 1s) mindestens zwei Objekte durch den Erfassungsbereich der Optik laufen. Emptänger Sonder Drücken Sie 1 mal.
	LEDs gelb und grün verlösen für ca. 1s, blinken dann wieder im Wechsel.

3	Lassen Sie während der Messung (ca. 1s) mindestens zwei Objekte durch den Erfassungsbereich der Optik laufen. Drücken Sie 1 mal.
	LEDs gelb und grün verlösen für ca. 1s, danach leuchtet die grüne LED. Das Gerät ist im Betriebsmodus.

Ist die Einstellung der Empfindlichkeit nicht möglich (z. B. Hell-signal und Dunkelsignal sind annahernd gleich stark) blinkt die rote LED nach Schritt 3 für ca. 2s. Danach gibt das Gerät mit unveränderter Empfindlichkeit in den Betriebsmodus über.

Einstellen maximaler Empfindlichkeit:

• Gehen Sie in den Programmiermodus (s. Schritt 1).
• Unterbrechen Sie den Lichtstrahl.
• Drücken Sie 2 mal die Einstelltaste (s. Schritte 2 und 3).

Verriegeln / Entriegeln

Drücken Sie 10s lang.	Die rote LED blinkt kurz, danach blinken die LEDs gelb und grün im Wechsel; nach 10s verlösen die LEDs, das Gerät ist verriegelt.
Drücken Sie 10s lang.	Nach 10s verlösen die LEDs, die Verriegelung ist aufgehoben.

Betrieb

Prüfen Sie, ob das Gerät sicher Funktioniert. Anzeige durch LEDs und durch Funktionskontroll-Ausgang.

LED grün leuchtet	Gerät ist betriebsbereit.
LED gelb leuchtet	Ausgang ist geschaltet.
LED rot leuchtet	Störung bei der Objekterfassung, z. B. Dejustierung, Verschmutzung der Linsen
LEDs gelb + rot	Blinken abwechselnd, 2 Hz: Ausgang kurzgeschlossen. Blinken abwechselnd, 1 Hz: Interne Störung. (Ausgang ist nicht geschaltet).

Funktionskontroll-Ausgang

(nicht bei Geräten mit Kabelanschluß)

• Schaltet bei Störung der Objekterfassung (mangelhafte Objektenkennung, Dejustierung, Verschmutzung der Linsen) nach ca. 4s; wird zurückgesetzt ca. 4s nach dem das Objekt wieder eindeutig erfaßt wird.
• Schaltet bei Kurzschluß des Schaltausgangs(sofort; wird zurückgesetzt ca. 2s nach Beseitigung der Störung.
• Schaltet bei interner Störung(sofort; wird nur durch Ausschalten und erneutes Einsatzen der Betriebsspannung zurückgesetzt.

Wartung

Halten Sie die Linsen des Geräts von Verschmutzungen frei.

Verwenden Sie zur Reinigung keine Lösungsmittel oder Reiniger, die die Kunststoffflinsen beschädigen konnten.
