Type de produit	Capteur photoélectrique reflex
Marque	IFM
Modèle	OL5003 (efector200®)
Portée (avec réflecteur nid d'abeille Ø80 mm)	Voir étiquette sur l'appareil
Alimentation électrique	10-30V DC ou 24-240V AC/DC selon version
Type de sortie	NPN (DC) ou relais (AC/DC) selon version
Fonction de sortie	NO ou NF programmable via bouton-poussoir
Sortie diagnostique	Oui, charge maxi 10 mA
Indicateurs LED	Verte (opérationnel), jaune (sortie commutée), rouge (erreur)
Réglage de sensibilité	Par bouton-poussoir (statique ou dynamique)
Raccordement électrique	Bornier amovible (presse-étoupe) ou connecteur
Couleurs des fils	BN = brun, BU = bleu, BK = noir, WH = blanc
Montage	Sur équerre de fixation, orienter le spot lumineux sur le réflecteur
Entretien et nettoyage	Nettoyer les lentilles avec un chiffon doux ; ne pas utiliser de solvants
Sécurité	Débrancher l'alimentation avant raccordement ; fusible miniature recommandé
Protection contre les courts-circuits	Oui, indiquée par clignotement alterné LED jaune+rouge (2 Hz)
Informations générales	Plug and play ; réglé d'usine à portée maxi ; adaptable aux objets transparents

FOIRE AUX QUESTIONS - OL5003 IFM

Comment régler la sensibilité du capteur OL5003 ?

Pour régler la sensibilité, activez le mode programmation en appuyant environ 2 secondes sur le bouton-poussoir jusqu'à ce que la LED rouge clignote. Les LED jaune et verte clignotent alors alternativement. Ensuite, suivez les étapes : réglez d'abord avec l'objet (appuyez une fois), puis sans objet (appuyez une fois) ; ou inversement. La LED verte s'allume pour confirmer le réglage. Vous pouvez aussi utiliser la méthode dynamique pour objets mobiles en laissant passer au moins deux objets pendant la mesure.

Comment programmer la fonction de sortie (NO/NF) ?

Appuyez sur le bouton-poussoir pendant environ 10 secondes jusqu'à ce que toutes les LED s'éteignent. La LED rouge clignote rapidement après 2 secondes, puis jaune et verte alternent. Après 8 secondes, toutes les LED s'éteignent : la sortie a changé de NF à NO (ou vice versa).

Que signifient les différentes LED sur le capteur ?

LED verte allumée : l'appareil est opérationnel. LED jaune allumée : la sortie est commutée. LED rouge allumée : erreur de détection (mauvais réglage, encrassement). LED jaune et rouge clignotent alternativement à 2 Hz : sortie en court-circuit ; à 1 Hz : erreur interne (sortie non commutée).

Comment raccorder électriquement le capteur ?

Mettez l'installation hors tension avant le raccordement. Utilisez les couleurs de fils : BN = brun (L+), BU = bleu (L-), BK = noir (sortie), WH = blanc (sortie diagnostique si présente). Pour les versions avec presse-étoupe, dévissez le bornier amovible, connectez les fils, puis encliquetez le bornier. Un fusible miniature est recommandé.

Quelle est la portée maximale du capteur ?

La portée dépend du réflecteur utilisé. Avec un réflecteur «nid d'abeille» de diamètre 80 mm, la portée est indiquée sur l'étiquette de l'appareil. Pour une portée optimale, orientez précisément le spot lumineux sur le réflecteur.

Comment nettoyer les lentilles du capteur ?

Les lentilles doivent être dégagées de tout encrassement. Utilisez un chiffon doux et sec. N'utilisez jamais de solvants ni de produits abrasifs qui pourraient abîmer les lentilles en plastique.

Que faire en cas de court-circuit ?

En cas de court-circuit, les LED jaune et rouge clignotent alternativement à 2 Hz. La sortie diagnostique commute immédiatement. Après élimination du court-circuit, la sortie diagnostique se réinitialise après environ 2 secondes. Vérifiez le bon fonctionnement après un court-circuit.

Comment utiliser la sortie diagnostique ?

La sortie diagnostique (fil blanc, charge maxi 10 mA) commute en cas d'erreur de détection (mauvais alignement, encrassement) après environ 4 secondes. Elle se réinitialise 4 secondes après le retour à une détection correcte. En cas de court-circuit, elle commute immédiatement. En cas d'erreur interne, elle n'est réinitialisée qu'après une mise hors et sous tension.

Le capteur peut-il détecter des objets transparents ?

Oui, le capteur peut détecter des objets partiellement transparents après un réglage de sensibilité adapté. Utilisez la procédure de réglage avec l'objet et sans objet (statique) ou la méthode dynamique pour objets mobiles. Si le réglage échoue (LED rouge clignote après l'étape 3), la sensibilité reste inchangée.

Comment remettre le capteur aux réglages d'usine ?

Pour rétablir la sensibilité maximale d'usine, passez en mode programmation (appui 2 s), puis orientez la cellule de sorte qu'aucune lumière ne soit réfléchie (pas d'objet) et appuyez deux fois sur le bouton (étapes 2 et 3) sans objet. Cela réinitialise la sensibilité au maximum.

MODE D'EMPLOI OL5003 IFM

efector200®

Fonctionnement et caractéristiques

En liaison avec un réflecteur «nid d'abeille» ou une bande adhésive réflexe, cette cellule réflexe détecte des objets et matières sans contact et indique leur présence par un signal de commutation.

Portée (r) : voir l'étiquette (valeur sur un réflecteur «nid d'abeille» ∅ 80mm).

Raccordement électrique

Mettre l'installation hors tension avant le raccordement de la cellule optoélectronique. Raccordement: voir page 17 ou l'étiquette de la cellule.

Couleurs des fils: BN = brun, BU = bleu, BK = noir, WH = blanc.

Programmation de la fonction de sortie par bouton-poussoir : voir page 16.

Charge de la sortie diagnostique (fc output): 10mA maxi.

Pour les appareils avec presse-étoupe, le raccordement est effectué par un bornier amovible ayant des vis en dessous du bornier. Après le raccordement des fils, le bornier doit de nouveau être encliqueté.

Remarque : insérer un fusible miniature selon la fiche technique, si spécifié. Recommandation : vérifier le bon fonctionnement de l'appareil après un court-circuit.

Montage

Fixer le réflecteur ou la bande adhésive réfléx. Orienter la cellule réfléx et la fixer avec une équerre de fixation; le spot lumineux doit toucher

le réflecteur «nid d'abeille».

Portée optimale seulement avec orientation précise.

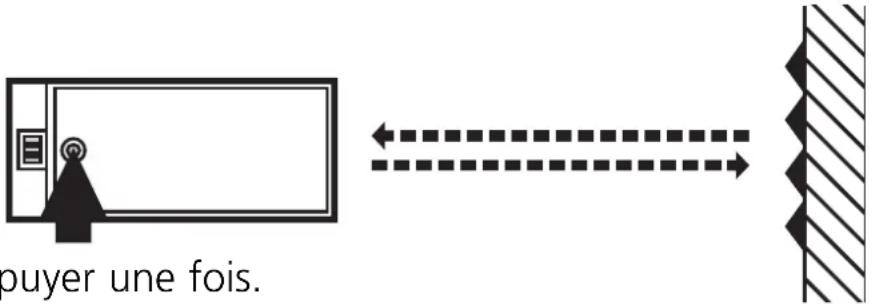

Important! mise en service

La cellule réflex est disponible sans effectuer des réglages (plug and play) et est réglée à la portée maxi. Cela signifie que la cellule réflex fonctionne avec une capacité de réserve maximale. Les réglages décrits ci-dessous ne sont nécessaires que si, par exemple, des objets partiellement transparents doivent être détectés.

Réglage de la sensibilité en cas d'objets statiques

1	Activer le mode programmation de la cellule. ←→ Appuyer pendant env. 2s jusqu'à ce que la LED rouge clignote.
	La LED rouge s'éteint, les LED jaune et verte clignotent alternativement. La cellule est en mode programmation.

2	Régler la sensibilitéavecl’objet. Appuyer une fois.
	Les LED jaune et verte s’éteignent pendant env. 1s, ensuite elles clignotent de nouveau alternativement.
3	Régler la sensibilité sans objet.
	Les LED jaune et verte s’éteignent pendant env. 1s,après env. 3s la LED verte s’allume.La cellule est réglée et elle est en mode fonctionnement.

Vous pouvez également procéder dans l'ordre inverse : régler d'abord sans objet, ensuite avec l'objet.

Si le réglage de la sensibilité n'est pas possible (p. ex. le signal de l'objet et le signal de l'arrière-plan ont presque la même intensité), la LED rouge clignote après l'étape 3 pendant env. 2s. Ensuite la cellule passe au mode de fonctionnement sans changer la sensibilité.

Si le bouton-poussoir n'est pas appuyé pendant 15 minutes lors de la programmation, la cellule passe automatiquement au mode de fonctionnement sans changer la sensibilité.

Réglage de la sensibilité en cas d'objets mobiles

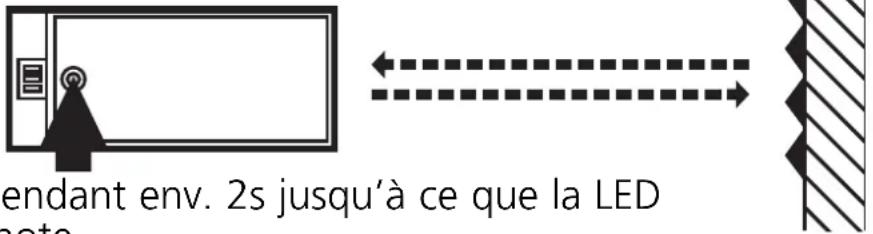

1	Activer le mode programmation de la cellule.Appuyer p rouge clignote.
	La LED rouge s’éteint, les LED jaune et verte clignotent alternativement. La cellule est en mode programmation.

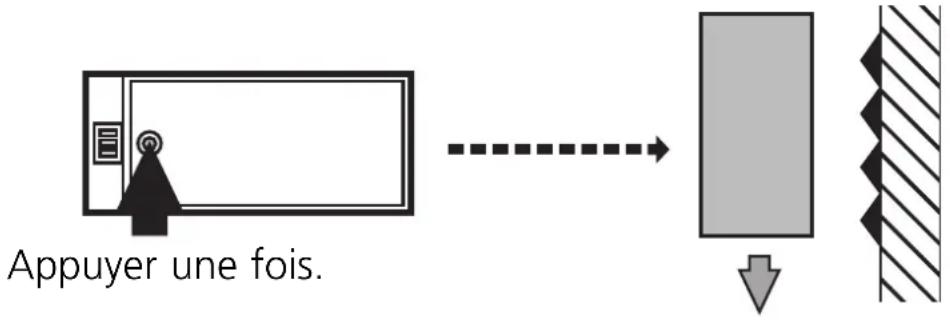

2	Durant la mesure (env. 1s) laisser passer au moins deux objets à travers la zone de détection de l’optique.
	Les LED jaune et verte s’éteignent pendant env. 1s, ensuite elles clignotent de nouveau alternativement.

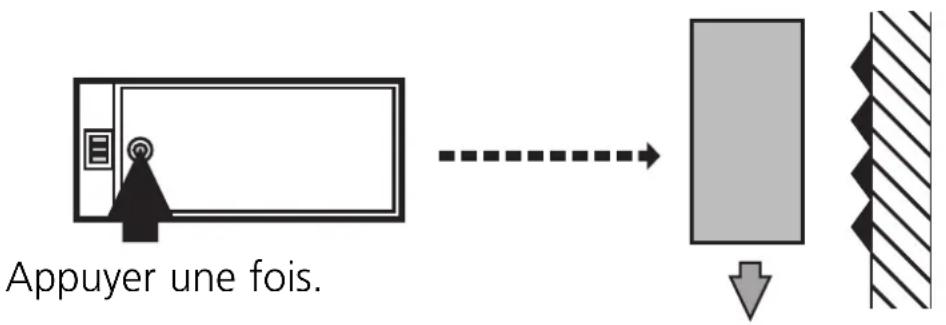

3	Durant la mesure (env. 1s) laisser passer au moins deux objets à travers la zone de détection de l’optique.
	Les LED jaune et verte s’éteignent pendant env. 1s, après env. 3s la LED verte s’allume.La cellule est réglée et elle est en mode fonctionnement.

Si le réglage de la sensibilité n'est pas possible (p. ex. le signal de l'objet et le signal de l'arrière-plan ont presque la même intensité), la LED rouge clignote après l'étape 3 pendant env. 2s. Ensuite la cellule passe au mode de fonctionnement sans changer la sensibilité.

Si le bouton-poussoir n'est pas appuyé pendant 15 minutes lors de la programmation, la cellule passe automatiquement au mode de fonctionnement sans changer la sensibilité.

Réglage de la sensibilité maximale

• Passer au mode programmation (étape 1). - Orienter la cellule afin que la lumière ne soit pas réfléchie. - Appuyer sur le bouton de réglage deux fois (voir étapes 2 et 3).

Programmation de la fonction de sortie

Appuyer pendant env. 10s jusqu'à ce que toutes les LED s'éteignent.

La LED rouge commence à clignoter rapidement après 2s. Ensuite les LED jaune et verte clignotent alternativement. Après 8s toutes les LED s'éteignent, la sortie a changé de NF à NO (ou vice versa).

Fonctionnement

Vérifier le bon fonctionnement de la cellule. Indication par LED et par sortie diagnostique.

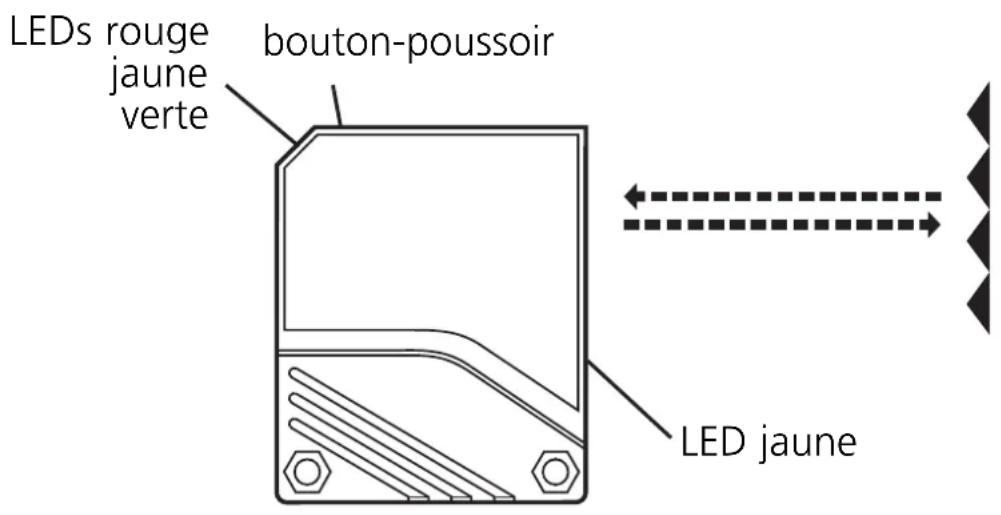

LED verte allumée	L’appareil est operationnel.
LED jaune allumée	La sortie est commutée.
LED rouge allumée	Erreur lors de la détection de l’objet, par ex. mauvais réglage, encrassement des lentilles.
LED jaune + rouge	Clignotent altern., 2Hz: sortie en état de courts-circuits. Clignotent alternativement, 1Hz: erreur interne (sortie pas commutée).

La sortie diagnostique

(pour les cellules avec tension d'alimentation DC)

• Commute en cas d'erreur lors de la détection de l'objet (mauvaise détection de l'objet, désalignement, encrassement des lentilles) après env. 4s, est réinitialisée 4s après que l'objet est de nouveau détecté correctement.
• Commute immédiatement en cas de court-circuit de la sortie de commutation, est réinitialisée env. 2s après élimination de l'erreur.
• Commute en cas d'erreur interne, n'est réinitialisée que par la mise hors tension et ensuite la mise sous tension.

Entretien

Les lentilles de la cellule doivent être dégagées de tout encrassement. Pour le nettoyage, ne pas utiliser de solvants ou de produits qui pourraient abîmer les lentilles en plastique.

Détecteur avec boîte de raccordement

Détecteur avec connecteur
