Produkttyp	Reflex-Lichtsensor
Marke	IFM
Modell	OL5003 (efector200®)
Reichweite (mit Wabenreflektor Ø80 mm)	Siehe Etikett am Gerät
Stromversorgung	10-30V DC oder 24-240V AC/DC je nach Version
Ausgangstyp	NPN (DC) oder Relais (AC/DC) je nach Version
Ausgangsfunktion	NO oder NC programmierbar über Drucktaste
Diagnoseausgang	Ja, max. Last 10 mA
LED-Anzeigen	Grün (betriebsbereit), gelb (Ausgang geschaltet), rot (Fehler)
Empfindlichkeitseinstellung	Über Drucktaste (statisch oder dynamisch)
Elektrischer Anschluss	Abnehmbare Klemmenleiste (Kabelverschraubung) oder Steckverbinder
Aderfarben	BN = braun, BU = blau, BK = schwarz, WH = weiß
Montage	Auf Montagewinkel, Lichtfleck auf Reflektor ausrichten
Wartung und Reinigung	Linsen mit weichem Tuch reinigen; keine Lösungsmittel verwenden
Sicherheit	Stromversorgung vor Anschluss unterbrechen; Feinsicherung empfohlen
Kurzschlussschutz	Ja, angezeigt durch abwechselndes Blinken gelb+rot (2 Hz)
Allgemeine Informationen	Plug and Play; werkseitig auf maximale Reichweite eingestellt; anpassbar für transparente Objekte

Häufig gestellte Fragen - OL5003 IFM

Wie stelle ich die Empfindlichkeit des Sensors OL5003 ein?

Um die Empfindlichkeit einzustellen, aktivieren Sie den Programmiermodus, indem Sie die Drucktaste etwa 2 Sekunden lang drücken, bis die rote LED blinkt. Die gelbe und grüne LED blinken dann wechselweise. Folgen Sie anschließend den Schritten: Stellen Sie zuerst mit dem Objekt ein (einmal drücken), dann ohne Objekt (einmal drücken); oder umgekehrt. Die grüne LED leuchtet zur Bestätigung der Einstellung. Sie können auch die dynamische Methode für bewegliche Objekte verwenden, indem Sie mindestens zwei Objekte während der Messung vorbeilaufen lassen.

Wie programmiere ich die Ausgangsfunktion (NO/NC)?

Drücken Sie die Drucktaste etwa 10 Sekunden lang, bis alle LEDs erlöschen. Die rote LED blinkt nach 2 Sekunden schnell, dann blinken gelb und grün wechselweise. Nach 8 Sekunden erlöschen alle LEDs: Der Ausgang hat von NC auf NO gewechselt (oder umgekehrt).

Was bedeuten die verschiedenen LEDs am Sensor?

Grüne LED leuchtet: Das Gerät ist betriebsbereit. Gelbe LED leuchtet: Der Ausgang ist geschaltet. Rote LED leuchtet: Detektionsfehler (falsche Einstellung, Verschmutzung). Gelbe und rote LED blinken abwechselnd mit 2 Hz: Ausgang kurzgeschlossen; mit 1 Hz: interner Fehler (Ausgang nicht geschaltet).

Wie schließe ich den Sensor elektrisch an?

Schalten Sie die Anlage vor dem Anschluss spannungsfrei. Verwenden Sie die Aderfarben: BN = braun (L+), BU = blau (L-), BK = schwarz (Ausgang), WH = weiß (Diagnoseausgang falls vorhanden). Bei Versionen mit Kabelverschraubung: Schrauben Sie die abnehmbare Klemmenleiste ab, schließen Sie die Adern an und rasten Sie die Klemmenleiste wieder ein. Eine Feinsicherung wird empfohlen.

Was ist die maximale Reichweite des Sensors?

Die Reichweite hängt vom verwendeten Reflektor ab. Mit einem Wabenreflektor mit 80 mm Durchmesser ist die Reichweite auf dem Etikett des Geräts angegeben. Für eine optimale Reichweite richten Sie den Lichtfleck genau auf den Reflektor aus.

Wie reinige ich die Linsen des Sensors?

Die Linsen müssen von Verschmutzungen befreit werden. Verwenden Sie ein weiches, trockenes Tuch. Verwenden Sie niemals Lösungsmittel oder Scheuermittel, die die Kunststofflinsen beschädigen könnten.

Was tun bei Kurzschluss?

Bei Kurzschluss blinken die gelbe und rote LED abwechselnd mit 2 Hz. Der Diagnoseausgang schaltet sofort. Nach Beseitigung des Kurzschlusses setzt sich der Diagnoseausgang nach ca. 2 Sekunden zurück. Überprüfen Sie nach einem Kurzschluss die ordnungsgemäße Funktion.

Wie benutze ich den Diagnoseausgang?

Der Diagnoseausgang (weißer Draht, max. Last 10 mA) schaltet bei Detektionsfehler (falsche Ausrichtung, Verschmutzung) nach ca. 4 Sekunden. Er setzt sich 4 Sekunden nach Wiederherstellung der korrekten Detektion zurück. Bei Kurzschluss schaltet er sofort. Bei internem Fehler wird er erst nach einem Aus- und Wiedereinschalten zurückgesetzt.

Kann der Sensor transparente Objekte erkennen?

Ja, der Sensor kann teilweise transparente Objekte nach einer geeigneten Empfindlichkeitseinstellung erkennen. Verwenden Sie das Einstellverfahren mit Objekt und ohne Objekt (statisch) oder die dynamische Methode für bewegliche Objekte. Wenn die Einstellung fehlschlägt (rote LED blinkt nach Schritt 3), bleibt die Empfindlichkeit unverändert.

Wie setze ich den Sensor auf Werkseinstellungen zurück?

Um die werkseitige maximale Empfindlichkeit wiederherzustellen, wechseln Sie in den Programmiermodus (2 s drücken), richten Sie dann die Zelle so aus, dass kein Licht reflektiert wird (kein Objekt), und drücken Sie zweimal die Taste (Schritte 2 und 3) ohne Objekt. Dies setzt die Empfindlichkeit auf das Maximum zurück.

BEDIENUNGSANLEITUNG OL5003 IFM

Reflexlichtschranke OL

Retro-reflective sensor OL

Système réflex OL

Bestimmungsgemäße Verwendung

In Verbindung mit Tripelspiegel oder Reflexfolie erfaßt die Reflexlichtschranke berührungslos Gegenstände und Materialien und meldet sie durch ein Schaltsignal.

Reichweite (r): siehe Typaufkleber (Wert bezogen auf Tripelspiegel mit ∅80mm).

Elektrischer Anschluß

Schalten Sie die Anlage spannungsfrei. Schließen Sie das Gerät an (s. Seite 17 oder Typenschild).

Adernfarben bei Kabelgeräten: BN = braun, BU = blau, BK = schwarz, WH = weiß.

Programmieren der Ausgangsfunktion durch Einstelltaste (s. Seite 6).

Belastung des Funktionskontroll-Ausgangs (fc-output): max. 10mA.

Bei Geräten mit Verschraubung wird der Anschluß über einen herausnehmbaren Klemmenblock mit Schraubklemmen hergestellt (Schrauben auf der Unterseite des Klemmenblocks).

Nach Anschluß der Leitungen muß der Klemmenblock wieder eingera- stet werden.

Hinweis: Miniatur-Sicherung gemäß technischem Datenblatt einsetzen, falls dort angegeben.

Empfehlung: Nach einem Kurzschluss das Gerät auf sichere Funktion prüfen.

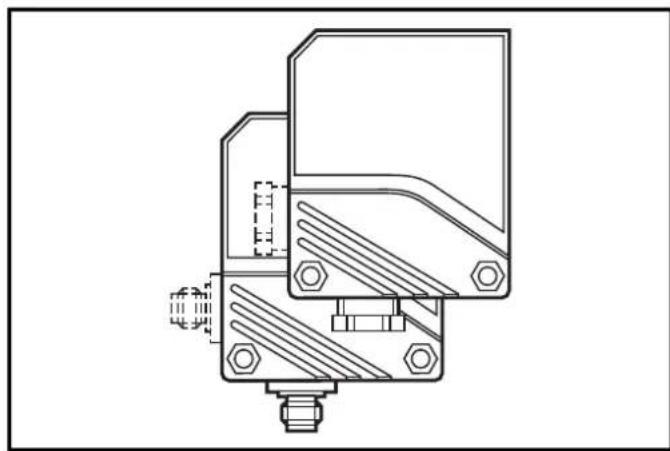

Montage

Befestigen Sie Tripelspiegel oder Reflexfolie. Richten Sie die Reflexlichtschranke darauf aus und befestigen Sie sie mit Hilfe einer Montagehalterung; der Lichtfleck muß den Tripelspiegel treffen.

Maximale Reichweite nur bei genauer Ausrichtung.

Wichtig! Inbetriebnahme

Die Reflexlichtschranke ist ohne weitere Einstellungen betriebsbereit (plug and play) und auf max. Reichweite eingestellt. Dies bedeutet, daß die Reflexlichtschranke mit maximaler Betriebsreserve betrieben wird. Die nachfolgend beschriebenen Einstellungen sind nur erforderlich wenn z.B. teiltransparente Objekte erfasst werden sollen.

Einstellen der Empfindlichkeit bei stillstehenden Objekten

1	Gerät in den Programmiermodus schalten. ← Drücken Sie ca. 2s, bis die rote LED blinkt.
	Die rote LED verlischt; LEDs gelb und grün blinken im Wechsel. Das Gerät ist im Programmiermodus.

2	EmpfindlichkeitmitObjekt einstellen. Drücken Sie 1 mal.
	LEDs gelb und grün verlöschen für ca. 1s,blinken dann wieder im Wechsel.

Empfindlichkeit ohne Objekt einstellen.

3

Drücken Sie 1 mal.

LEDs gelb und grün verlöschen für ca. 1s, nach ca. 3s leuchtet die grüne LED. Das Gerät ist im Betriebsmodus.

Einstellungen 2 und 3 können auch in umgekehrter Reihenfolge erfolgen.

Ist die Einstellung der Empfindlichkeit nicht möglich (z. B. Hellsignal und Dunkelsignal sind annähernd gleich stark) blinkt die rote LED nach Schritt 3 für ca. 2s. Danach geht das Gerät mit unveränderter Empfindlichkeit in den Betriebsmodus über.

Wird die Einstelltaste während der Programmierung 15 min. nicht betätigt geht das Gerät automatisch mit unveränderter Empfindlichkeit in den Betriebsmodus über.

Einstellen der Empfindlichkeit bei bewegten Objekten

Gerät in den Programmiermodus schalten.

1

Drücken Sie ca. 2s, bis die rote LED blinkt.

Die rote LED verlischt; LEDs gelb und grün blinken im Wechsel. Das Gerät ist im Programmiermodus.

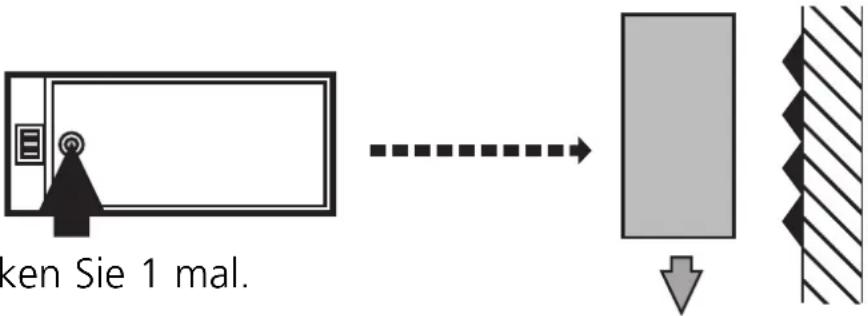

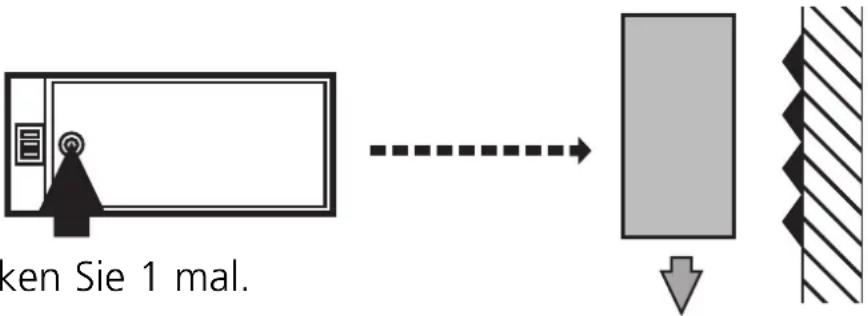

2	Lassen Sie während der Messung (ca. 1s) mindestens zwei Objekte durch den Erfassungsbereich der Optik laufen.Drücl
	LEDs gelb und grün verlöschen für ca. 1s,blinken dann wieder im Wechsel.

3	Lassen Sie während der Messung (ca. 1s) mindestens zwei Objekte durch den Erfassungsbereich der Optik laufen.
	LEDs gelb und grün verlöschen für ca. 1s, nach ca. 3s leuchtet die grüne LED.Das Gerät ist im Betriebsmodus.

Ist die Einstellung der Empfindlichkeit nicht möglich (z. B. Hellsignal und Dunkelsignal sind annähernd gleich stark) blinkt die rote LED nach Schritt 3 für ca. 2s. Danach geht das Gerät mit unveränderter Empfindlichkeit in den Betriebsmodus über. Wird die Einstelltaste während der Programmierung 15 min. nicht betätigt geht das Gerät automatisch mit unveränderter Empfindlichkeit in den Betriebsmodus über.

Einstellen maximaler Empfindlichkeit

• Gehen Sie in den Programmiermodus (s. Schritt 1).
• Richten Sie das Gerät so aus, daß kein Licht reflektiert wird.
• Drücken Sie 2 mal die Einstelltaste (s. Schritte 2 und 3).

Programmieren der Ausgangsfunktion

Drücken Sie 10s lang.

Die rote LED beginnt nach 2s schnell zu blinken. Danach blinken die LEDs gelb und grün im Wechsel. Nach 8s erlöschen alle LEDs, die Ausgangsfunktion hat von Hellschaltend auf Dunkelschaltend gewechselt (oder umgekehrt).

Betrieb

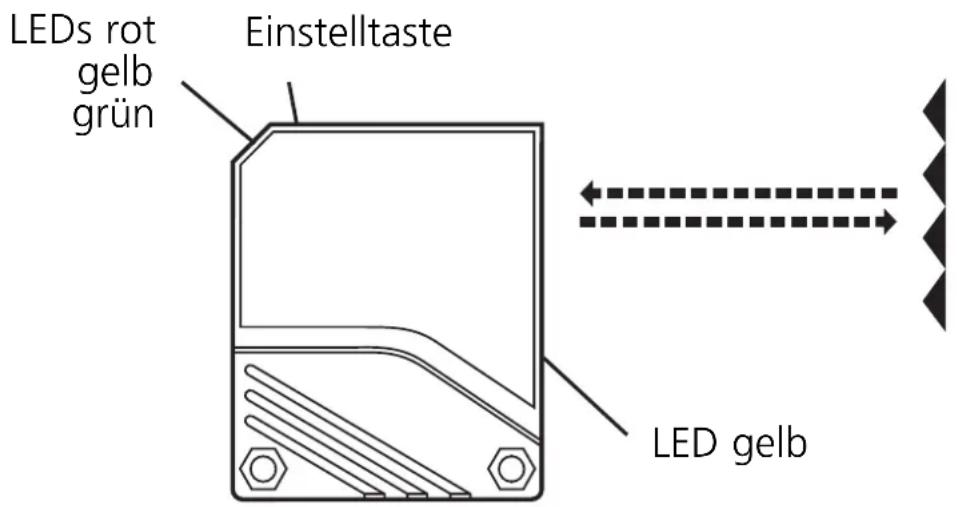

Prüfen Sie, ob das Gerät sicher funktioniert. Anzeige durch LEDs und durch Funktionskontrollausgang

LED grün leuchtet	Gerät ist betriebsbereit.
LED gelb leuchtet	Ausgang ist geschaltet.
LED rot leuchtet	Störung bei der Objekterfassung, z. B. Dejustierung, Verschmutzung der Linsen
LEDsgelb + rot	Blinken abwechselnd, 2 Hz: Ausgang kurzgeschlossen.Blinken abwechselnd, 1 Hz: Interne Störung.(Ausgang ist nicht geschaltet).

Funktionskontroll-Ausgang

(nur bei Geräten mit DC Spannungsversorgung)

• Schaltet bei Störung der Objekterfassung (mangelhafte Objekterkennung, Dejustierung, Verschmutzung der Linsen) nach ca. 4s; wird zurückgesetzt ca. 4s nach dem das Objekt wieder eindeutig erfaßt wird.
• Schaltet bei Kurzschluß des Schaltausgangs sofort; wird zurückgesetzt ca. 2s nach Beseitigung der Störung.
• Schaltet bei interner Störung sofort; wird nur durch Ausschalten und erneutes Einschalten der Betriebsspannung zurückgesetzt

Wartung

Halten Sie die Kunststofflinsen des Gerätes von Verschmutzung frei. Verwenden Sie zur Reinigung keine Lösungsmittel oder Reiniger, die die Kunststofflinsen beschädigen könnten.

Anschlußschema / Wiring / Schéma de branchement

DC PNP

Sensor mit Anschlußklemmen

Sensor mit Steckverbindung

Sensor mit Anschlußklemmen

Sensor mit Steckverbindung

Sensor mit Anschlußklemmen
