Type de produit	Détecteur de proximité capacitif
Marque	IFM
Modèle	KG5016
Portée nominale (Sn)	8 mm (sur plaque mise à la terre ou sur l'eau)
Matériaux détectables	Métaux, plastiques, verre, céramique, bois, papier, huiles, graisses, eau, matériaux aqueux
Sortie	Commutation 3 fils (brun, bleu, noir) configurable NO/NF
Alimentation	10-30 V DC (estimation)
Consommation	< 10 mA (estimation)
Température de fonctionnement	-25 à 70 °C (estimation)
Indice de protection	IP67 (estimation)
Montage	Non encastré, à l'aide d'une flasque de fixation
Réglage	Potentiomètre pour ajuster la portée
Indication	LED jaune allumée lorsque la sortie est commutée
Raccordement électrique	Fils: brun (+), bleu (-), noir (sortie)
Zone de dégagement	Respecter les distances minimales entre plusieurs détecteurs
Sécurité	Mettre hors tension avant raccordement ; éviter les champs intenses à proximité
Entretien et nettoyage	Nettoyer la face active et la zone de dégagement des dépôts et corps étrangers
Pièces détachées et réparabilité	Capteur scellé, non réparable, aucune pièce détachée disponible
Fonctions principales	Détection sans contact de matériaux, sortie NO/NF réglable

FOIRE AUX QUESTIONS - KG5016 IFM

Quelle est la portée nominale du KG5016 ?

La portée nominale (Sn) est de 8 mm, mesurée sur une plaque mise à la terre ou sur l'eau. Pour d'autres matériaux, la portée peut être inférieure.

Quels matériaux peut-il détecter ?

Le détecteur détecte les métaux, presque tous les plastiques, le verre, la céramique, le bois, le papier, les huiles, les graisses, l'eau et tous les matériaux aqueux, sans contact.

Comment régler la portée ?

Utilisez le potentiomètre. Pour un fonctionnement NO : introduisez le matériau, réduisez la portée jusqu'à extinction de la LED, puis augmentez jusqu'à rallumage. Pour NF : procédez inversement. Ne dépassez pas Sn.

Comment câbler le détecteur ?

Mettez l'installation hors tension. Raccordez les fils selon l'étiquette : brun (+), bleu (-), noir (sortie).

Que signifie la LED ?

La LED jaune est allumée lorsque la sortie est commutée (détection active).

Puis-je monter plusieurs détecteurs côte à côte ?

Oui, mais respectez les distances minimales indiquées dans la notice pour éviter les interférences. Voir le schéma de zone de dégagement.

Quelle est la tension d'alimentation ?

La tension d'alimentation typique est de 10-30 V DC (courant continu).

Le détecteur est-il adapté à l'eau ?

Oui, il détecte l'eau et les matériaux aqueux. La portée nominale est mesurée sur l'eau.

Comment nettoyer le capteur ?

Nettoyez régulièrement la face active et la zone de dégagement pour enlever les dépôts et corps étrangers, surtout si monté face vers le haut.

Que faire si le détecteur ne fonctionne pas ?

Vérifiez le câblage, la tension d'alimentation, l'état de la LED, et que la face active est propre. Assurez-vous qu'aucun champ intense (talkie-walkie) n'est à proximité.

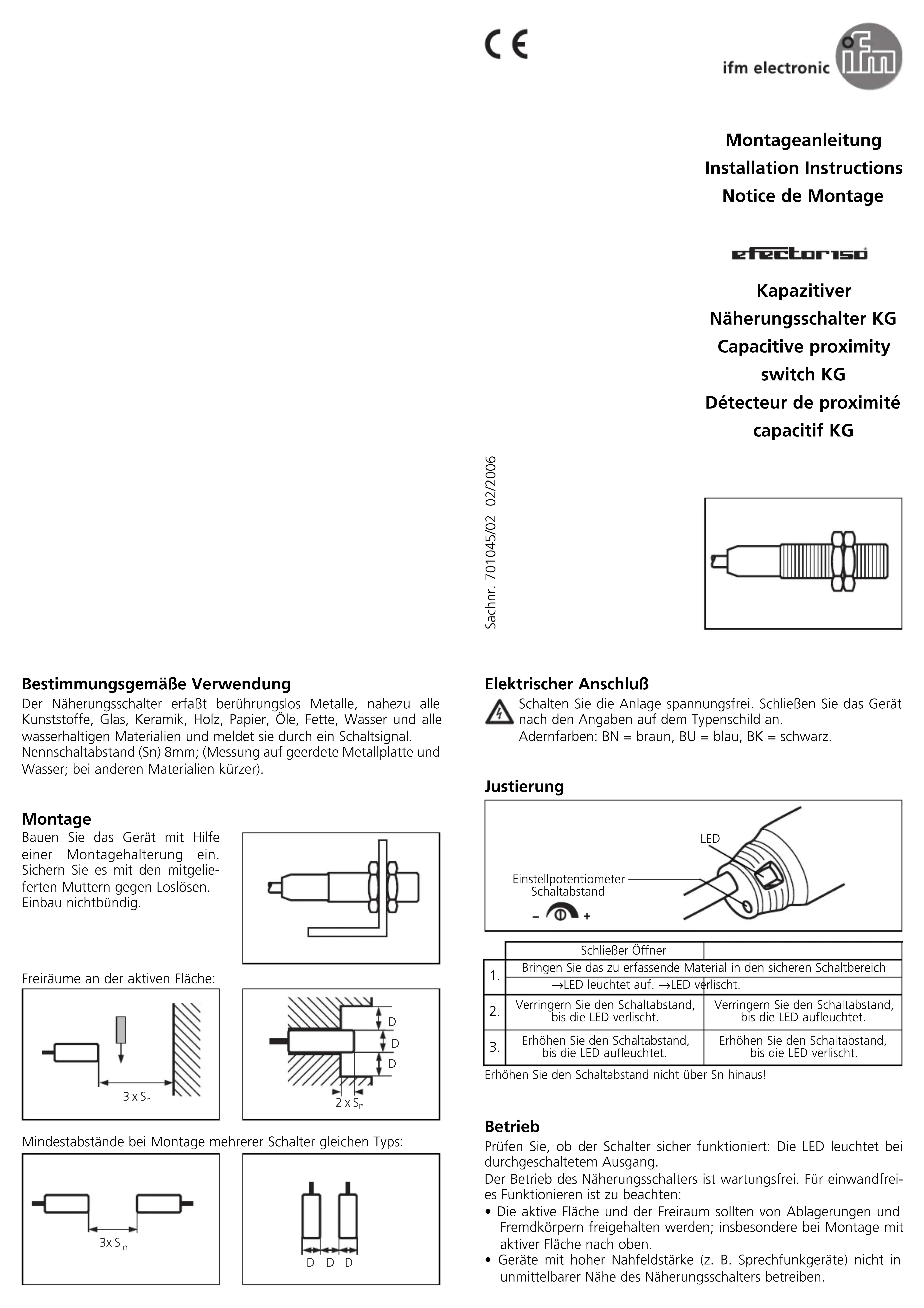

MODE D'EMPLOI KG5016 IFM

Montageanleitung Installation Instructions Notice de Montage

DéTECTeur de proximé capacitatif KG

Fonctionnement et caractéristiques

Ce détecteur de proximité détecte les métaux, presque tous les plastiques, le verre, la céramique, le bois, le papier, les huiles, les graisses, l'eau et tous les matériaux aqueux sans contact et indique leur présence par un signal de commutation.

Portée nominale (Sn) 8 mm (mesurée sur une plaque mise à la terre ou sur l'eau ; en cas d'autres matériaux, portée inférieure à 8 mm).

Montage

Montage à l'aide d'une flasque de fixation. Utiliser les écrous fournis avec le KG pour une fixation optimale. Montage non encastré.

Zone de dégagement autour de la face active:

Distances minimales lorsque plusieurs détecteurs de la même version sont montés:

Raccordement électrique

4 Mettre l'installation hors tension avant le raccordement du détecteur de proximité. Raccordement strictement selon les indications de l'étiquette. Couleurs des fils: BN = brun, BU = bleu, BK = noir.

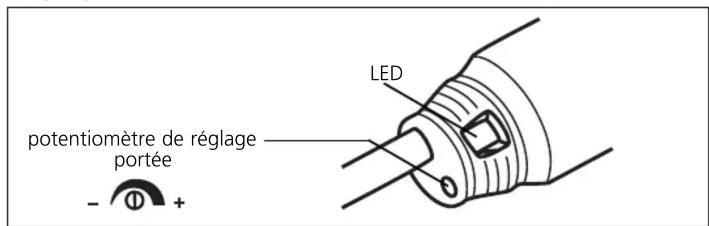

Réglage

	NO NF
1.	Introduire le matériel à détecter dans la zone de détction sûre.
	→ La LED est allumée.	→ La LED s'éteigne.
2.	Réduire la portée jusqu'à ce que la LED s'éteigne..	Réduire la portée jusqu'à ce que la LED est allumée.
3.	Augmenter la portée jusqu'à ce que la LED est allumée.	Augmenter la portée jusqu'à ce que la LED s'éteigne.

Ne pas augmenter la portée au-dessus de Sn.

Fonctionnement

Vérifier le bon fonctionnement du détecteur. La LED est allumée lorsque la sortie est commutée.

Pour un bon fonctionnement, il faut respecter les indications suivantes:

• La face active et la zone de dégagement doivent être dégagées de toute présence de dépôts et de corps étrangers, notamment en cas de montage avec la face active vers le haut.
• Ne pas faire fonctionner des appareils à champ de grande intensité (par exemple talkie-walkies) à proximité immédiate des détecteurs.
